Извлечение карты MicroSD

В этом разделе приведены инструкции по извлечению карты MicroSD. Эта процедура должна выполняться квалифицированным специалистом.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

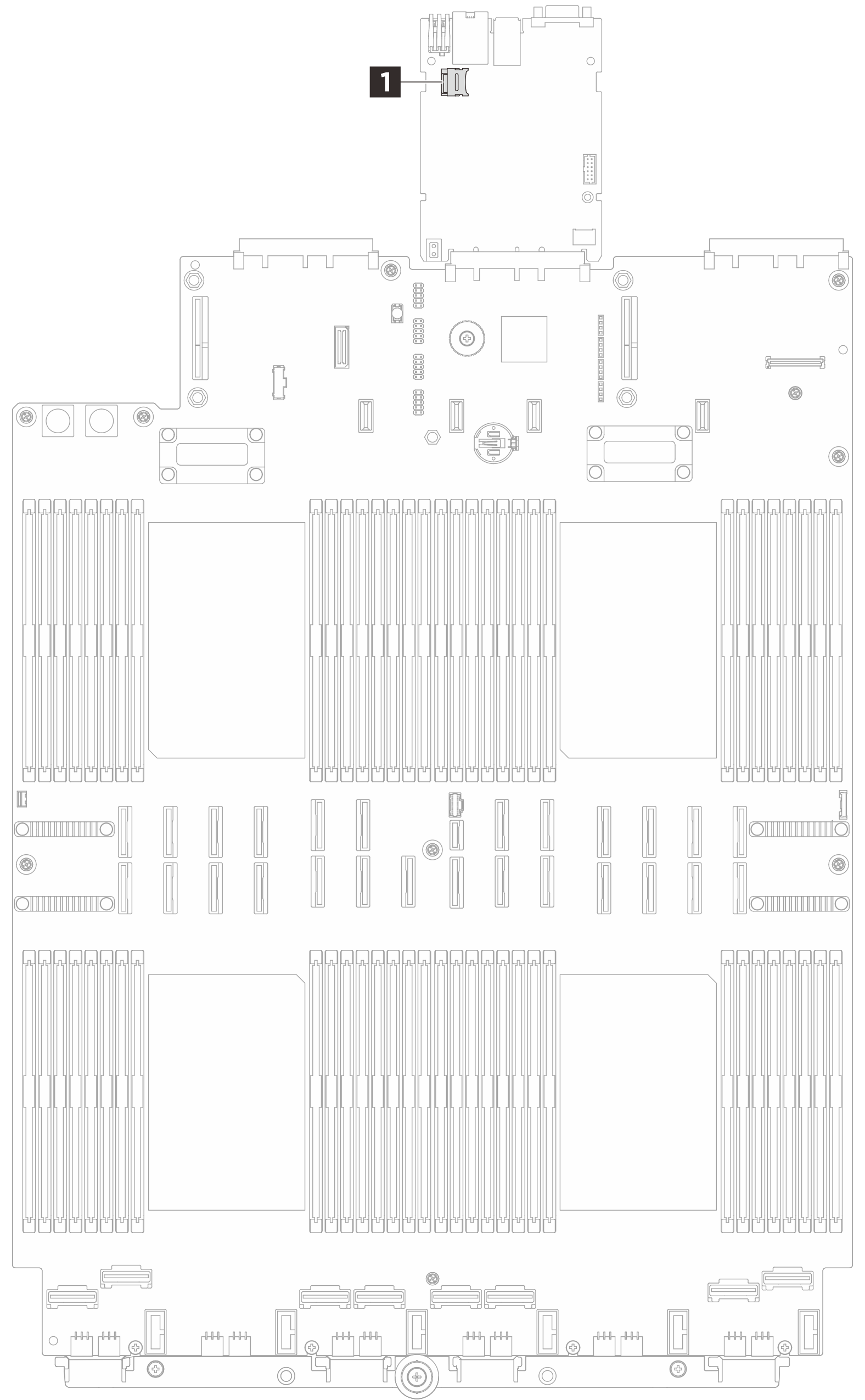

Рис. 1. Расположение карты MicroSD

Процедура

1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
4. Снимите платы-адаптеры Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
5. При необходимости снимите поперечную планку. См. раздел Снятие поперечной планки.
6. Извлеките карту MicroSD.

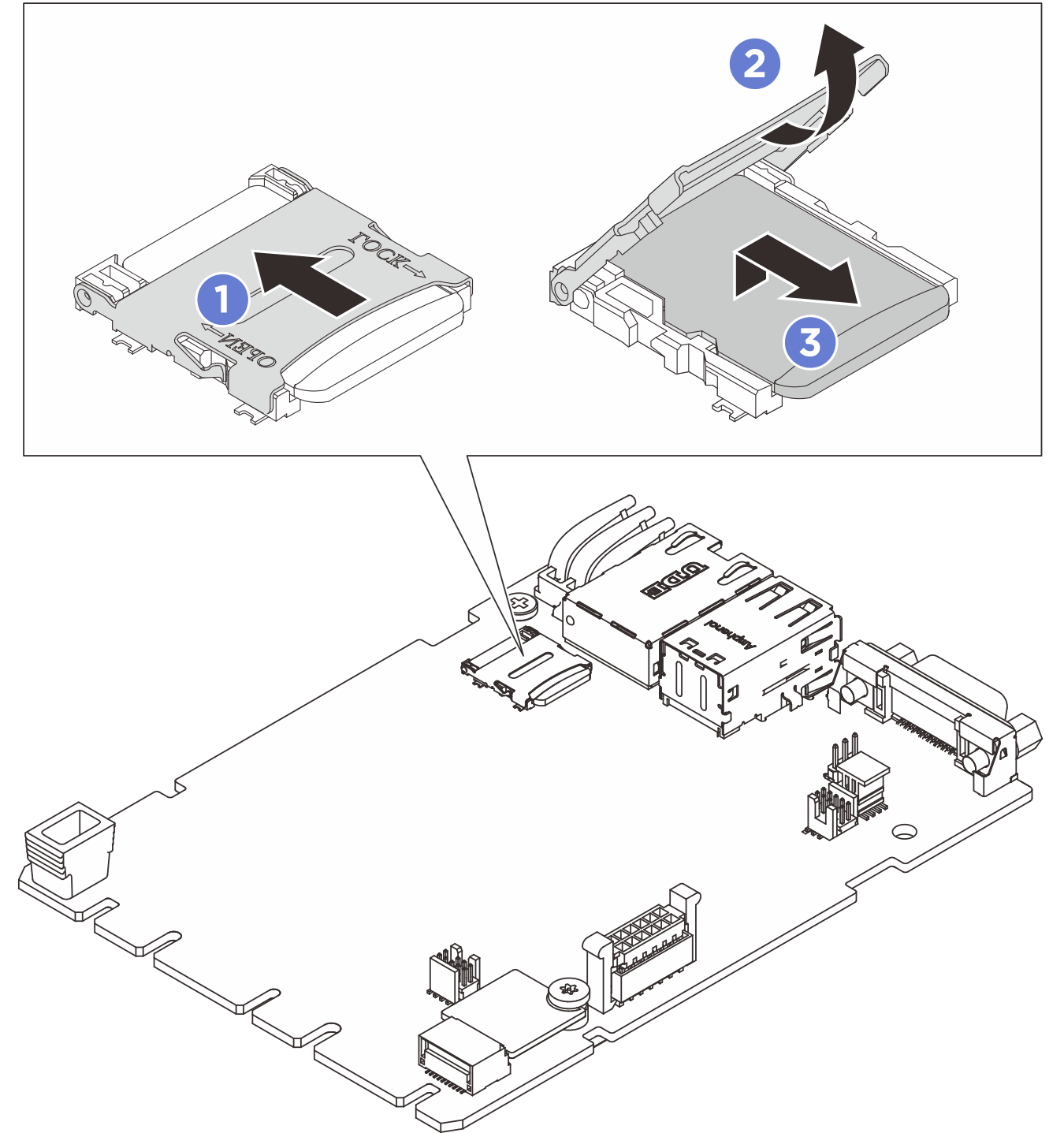

   Рис. 2. Извлечение карты microSD


   1. Сдвиньте крышку гнезда в открытое положение.
   2. Поднимите крышку гнезда.
   3. Извлеките карту MicroSD из гнезда.
   Прим.

   После извлечения карты MicroSD хронологические данные микропрограммы и пользовательские данные, загруженные с помощью RDOC (Remote Disc On Card), будут потеряны, и функция отката микропрограммы, а также расширенное пространство RDOC поддерживаться не будут. Чтобы включить эти две функции, потребуется установить новую карту MicroSD.
