Extracción de la tarjeta MicroSD

Siga las instrucciones que aparecen en esta sección para quitar la tarjeta MicroSD. Este procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Figura 1. Ubicación de la tarjeta MicroSD

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
4. Quite las tarjetas de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
5. Si es necesario, quite la barra cruzada. Consulte Extracción de la barra cruzada.
6. Quite la tarjeta MicroSD.

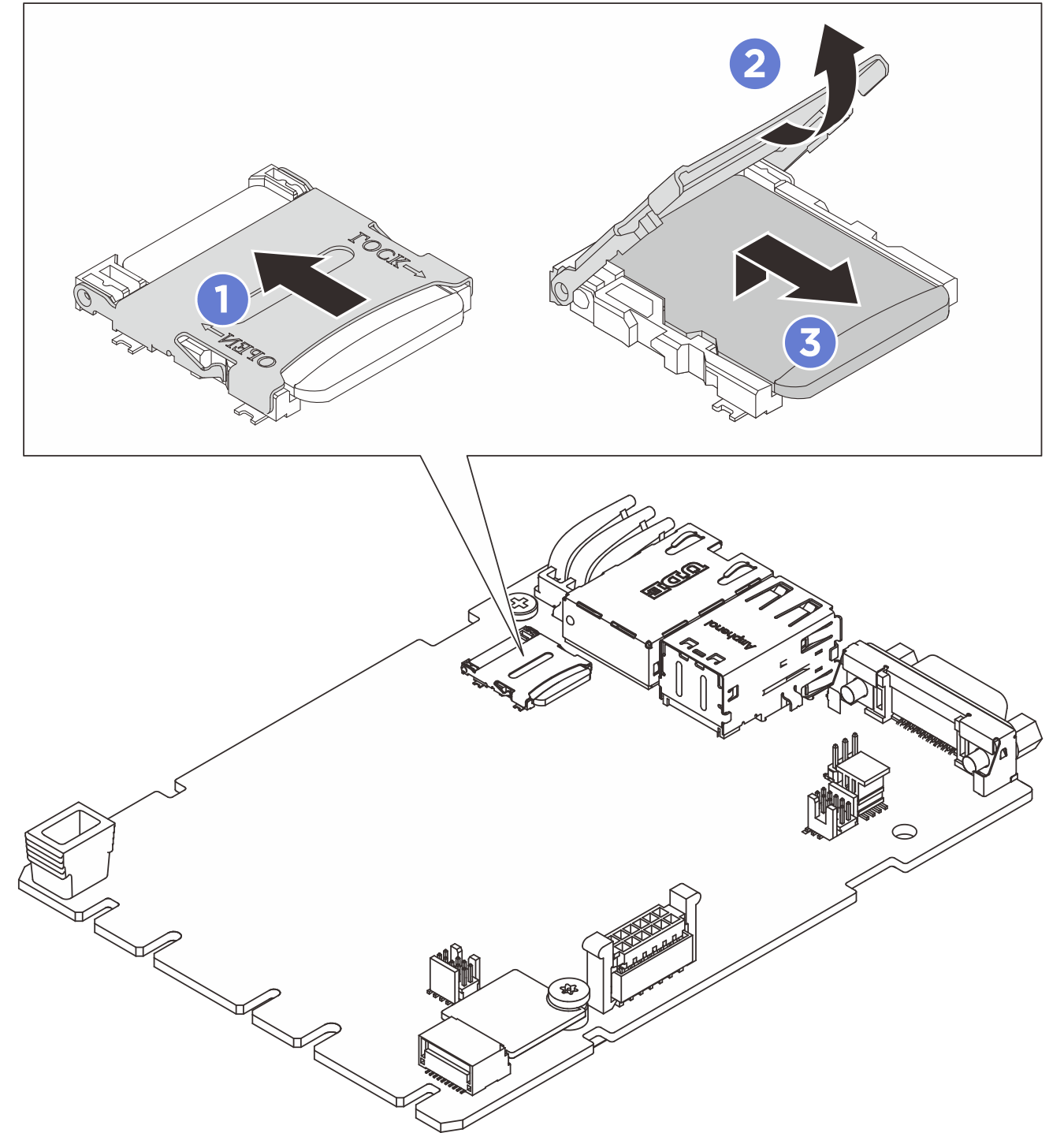

   Figura 2. Extracción de la tarjeta microSD


   1. Deslice la tapa del zócalo a la posición abierta.
   2. Levante la tapa del zócalo.
   3. Quite la tarjeta MicroSD del zócalo.
   Nota

   Una vez extraída la tarjeta MicroSD, se perderán los datos históricos del firmware y los datos de usuario cargados a través del disco remoto en tarjeta (RDOC) y no se permitirá la función de recuperación del firmware ni el espacio extendido del RDOC. Para habilitar las dos funciones necesitará instalar una nueva tarjeta MicroSD.
