PCIe-Adapterkarte entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die PCIe-Adapterkarte entfernen.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie die Netzkabel vom primären Gehäuse ab. Ziehen Sie danach die Netzkabel vom sekundären Gehäuse ab. Siehe Server ausschalten.
Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.
Falls der Server in einem Rack installiert ist, entfernen Sie den Server aus dem Rack. Siehe Server von den Schienen entfernen.

Anmerkung

Die linke PCIe-Adapterkarte wird unten im Beispiel dargestellt. Das Austauschverfahren für die rechte PCIe-Adapterkarte ist ähnlich.
Stellen Sie sicher, dass Sie die PCIe-Adapterkarte in der unten aufgeführten Reihenfolge bestücken:
1. Primäres Gehäuse, linke Adapterkarte
2. Primäres Gehäuse, rechte Adapterkarte
3. Sekundäres Gehäuse, linke Adapterkarte
4. Sekundäres Gehäuse, rechte Adapterkarte

Vorgehensweise

Bereiten Sie die Aufgabe vor.
1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
2. Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
3. Entfernen Sie alle PCIe-Adapter. Siehe PCIe-Adapter entfernen.
4. Wenn Sie die Kabel einer PCIe Gen 5- oder PCIe Gen 4-Adapterkarte austauschen, entfernen Sie zunächst die obere Prozessorplatine (CPU BD) und die Luftführung der oberen Prozessorplatine (CPU BD). Siehe Luftführung der oberen Prozessorplatine (CPU BD) entfernen und Obere Prozessorplatine (CPU BD) entfernen.

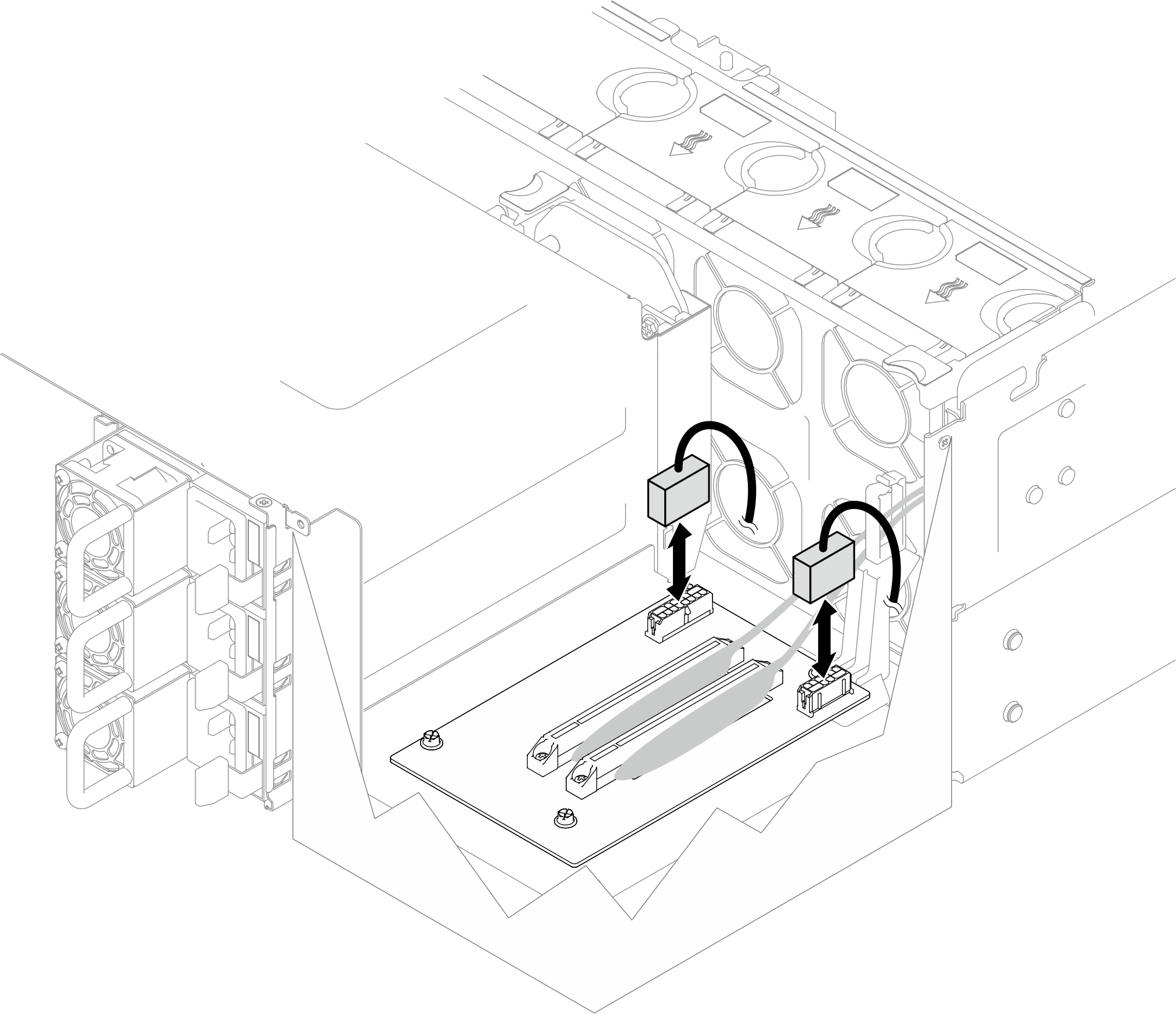

Ziehen Sie die Netzkabel von der PCIe-Adapterkarte ab.
Abbildung 1. Abziehen der Netzkabel (Gen 4-Adapterkarte)

Abbildung 2. Abziehen der Netzkabel (Gen 5-Adapterkarte)
PCIe Gen 4-Adapterkarten: Ziehen Sie die PCIe-Adapterkartenkabel von der PCIe-Adapterkarte ab.
Abbildung 3. Abziehen der PCIe-Adapterkabel

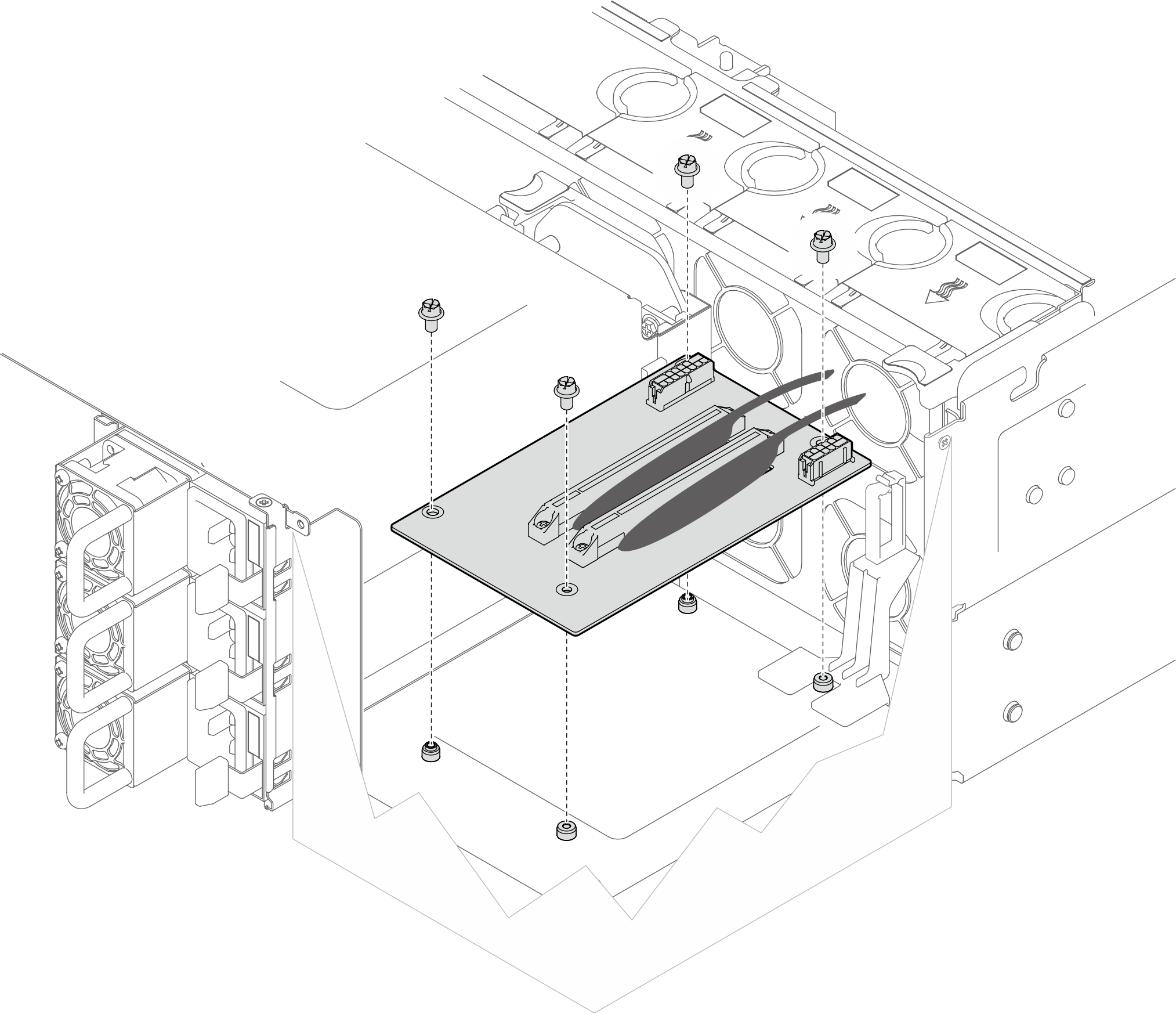

Entfernen Sie die vier Schrauben, mit denen die PCIe-Adapterkarte befestigt ist, und entfernen Sie anschließend die PCIe-Adapterkarte aus dem Gehäuse.
Abbildung 4. Entfernen einer PCIe Gen 4-Adapterkarte

Abbildung 5. Entfernen einer PCIe Gen 5-Adapterkarte
Wenn Sie die Kabel einer PCIe Gen 5- oder PCIe Gen 4-Adapterkarte austauschen, ziehen Sie die PCIe Adapterkartenkabel von der unteren Prozessorplatine (MB) und die Netzkabel von der Stromversorgungsplatine (PDB) ab. Siehe Kabelführung der Adapterkarte.

Nach dieser Aufgabe

Installieren Sie eine Austauscheinheit. Siehe PCIe-Adapterkarte installieren.
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
