Remover a placa riser PCIe

Siga as instruções nesta seção para remover a placa riser PCIe.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos, desconecte os cabos de alimentação do chassi primário e, em seguida, desconecte os cabos de alimentação do chassi secundário. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Se o servidor estiver instalado em um rack, remova o servidor do rack. Consulte Remover o servidor dos trilhos.

Nota

  • A placa riser PCIe esquerda é mostrada abaixo como um exemplo. O procedimento de substituição da placa riser PCIe direita é semelhante.

  • Preencha a placa riser PCIe na sequência abaixo:
    1. Placa riser esquerda do chassi primário
    2. Placa riser direita do chassi primário
    3. Placa riser esquerda do chassi secundário
    4. Placa riser direita do chassi secundário

Procedimento

  1. Faça as preparações para a tarefa.
    1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
    2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
    3. Remova todos os adaptadores PCIe. Consulte Remover um adaptador PCIe.
    4. Se você estiver substituindo uma placa riser PCIe Gen 5 ou cabos de placa riser PCIe Gen 4, remova o defletor de ar da placa do processador superior (backplane da CPU) e a placa do processador superior (backplane da CPU). Consulte Remover o defletor de ar da placa do processador superior (backplane da CPU) e Remover a placa do processador superior (backplane da CPU).
  2. Desconecte os cabos de alimentação da placa riser PCIe.

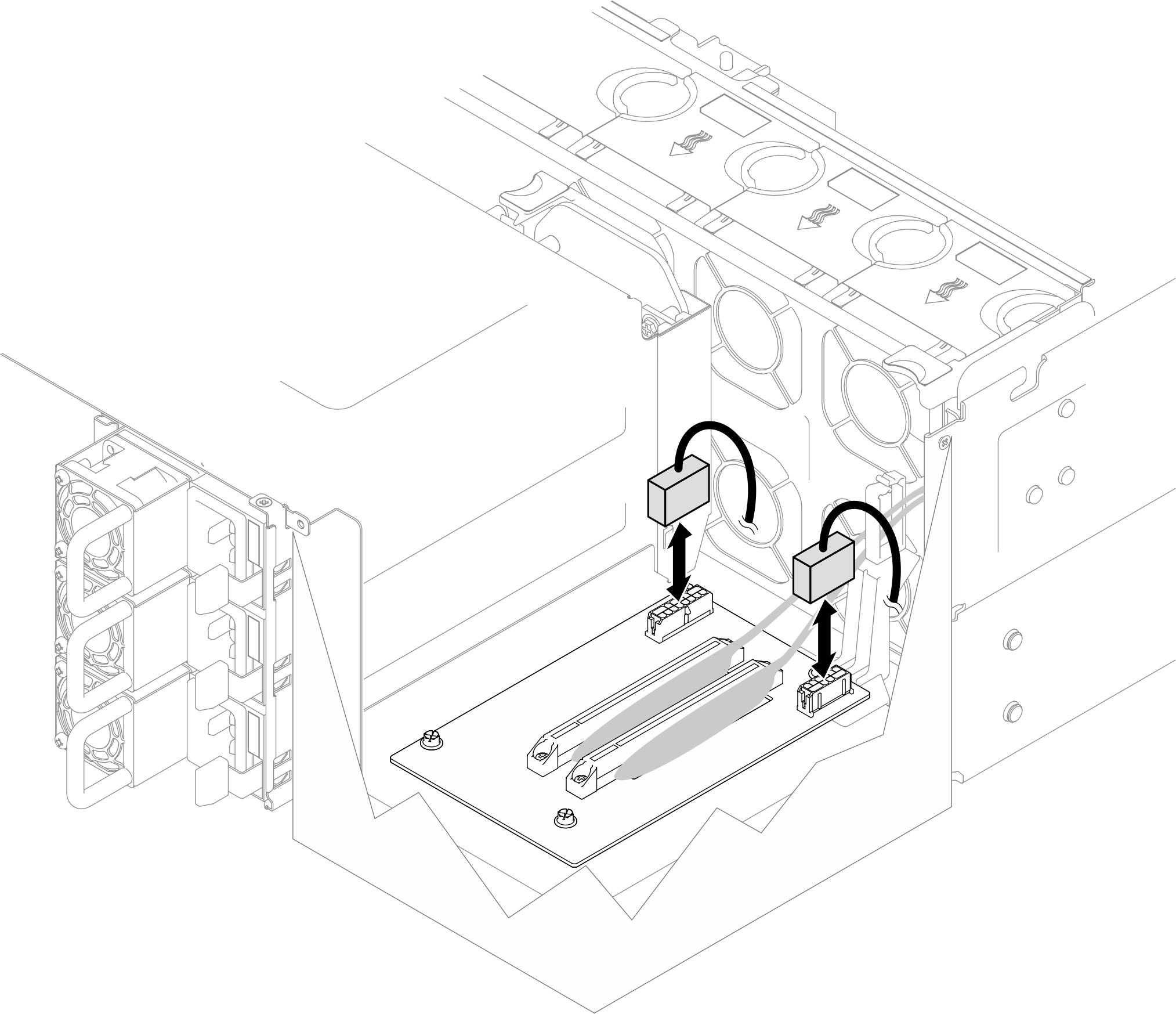

    Figura 1. Desconectando os cabos de alimentação (placa riser Gen 4)

    Disconnecting power cables (Gen 4 riser card)
    Figura 2. Desconectando os cabos de alimentação (placa riser Gen 5)

    Disconnecting power cables (Gen 5 riser card)
  3. Para placas riser PCIe Gen 4, desconecte os cabos da placa riser PCIe.
    Figura 3. Desconectando os cabos da placa riser PCIe

    Disconnecting PCIe riser cables (Gen 5 riser card)
  4. Remova os quatro parafusos que prendem a placa riser PCIe. Em seguida, remova a placa PCIe do chassi.

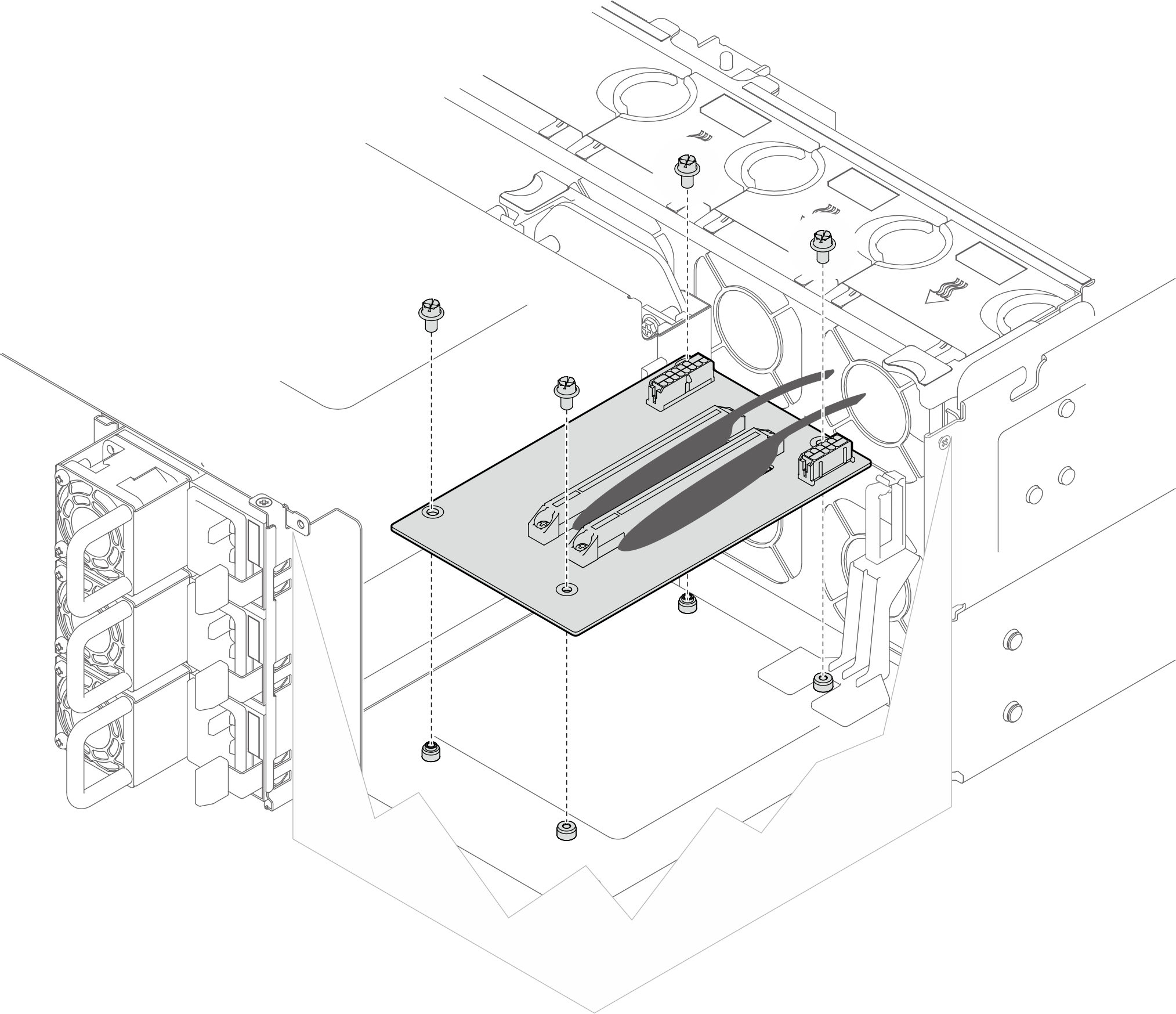

    Figura 4. Removendo a placa riser PCIe Gen 4

    Removing PCIe Gen 4 riser card
    Figura 5. Removendo a placa riser PCIe Gen 5

    Removing PCIe Gen 5 riser card
  5. Se você estiver substituindo uma placa riser PCIe Gen 5 ou os cabos da placa riser PCIe Gen 4, desconecte os cabos da placa riser PCIe da placa do processador inferior (MB) e os cabos de alimentação da PDB. Consulte Roteamento de cabos da placa riser.

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar a placa riser PCIe.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
