Снятие платы-адаптера Riser PCIe

В этом разделе приведены инструкции по снятию платы-адаптера Riser PCIe.

Об этой задаче

Внимание

  • Ознакомьтесь с разделами Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.

Прим.

  • В качестве примера показана левая плата-адаптер Riser PCIe. Процедура замены правой платы-адаптера Riser PCIe аналогична.

  • Убедитесь, что плата-адаптер Riser PCIe установлена в указанной ниже последовательности.
    1. Левая плата-адаптер Riser основной рамы
    2. Правая плата-адаптер Riser основной рамы
    3. Левая плата-адаптер Riser дополнительной рамы
    4. Правая плата-адаптер Riser дополнительной рамы

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
    2. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
    3. Снимите все адаптеры PCIe. См. раздел Снятие адаптера PCIe.
    4. При замене кабелей платы-адаптера Riser PCIe снимите дефлектор верхней процессорной платы (CPU BD) и верхнюю процессорную плату (CPU BD). См. разделы Снятие дефлектора верхней процессорной платы (CPU BD) и Снятие верхней процессорной платы (CPU BD).
  2. Отключите кабели питания от платы-адаптера Riser PCIe.
    Рис. 1. Отключение кабелей питания

    Disconnecting power cables

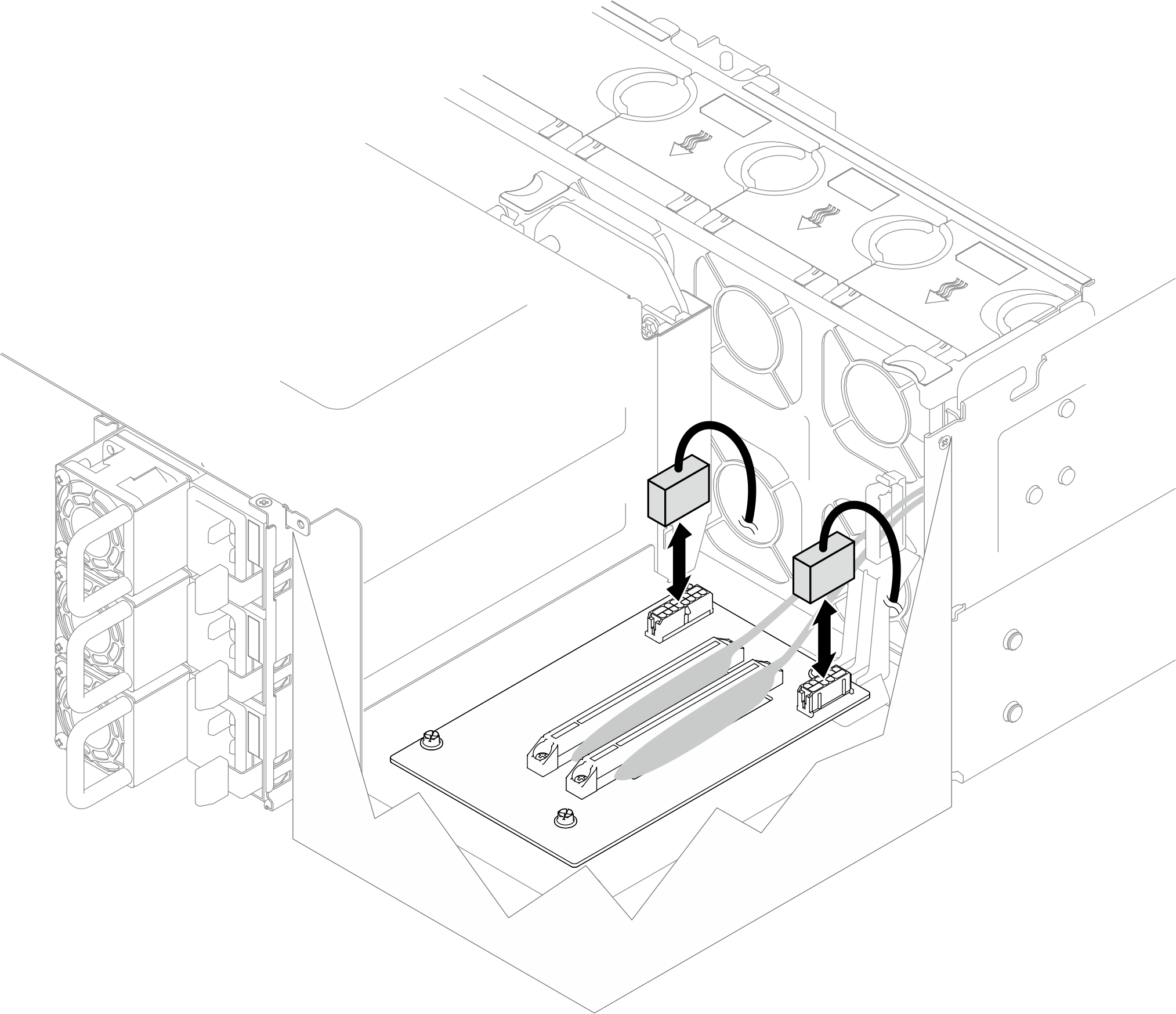

  3. Отключите кабели платы-адаптера Riser PCIe от платы-адаптера Riser PCIe.
    Рис. 2. Отключение кабелей платы-адаптера Riser PCIe

    Disconnecting PCIe riser cables

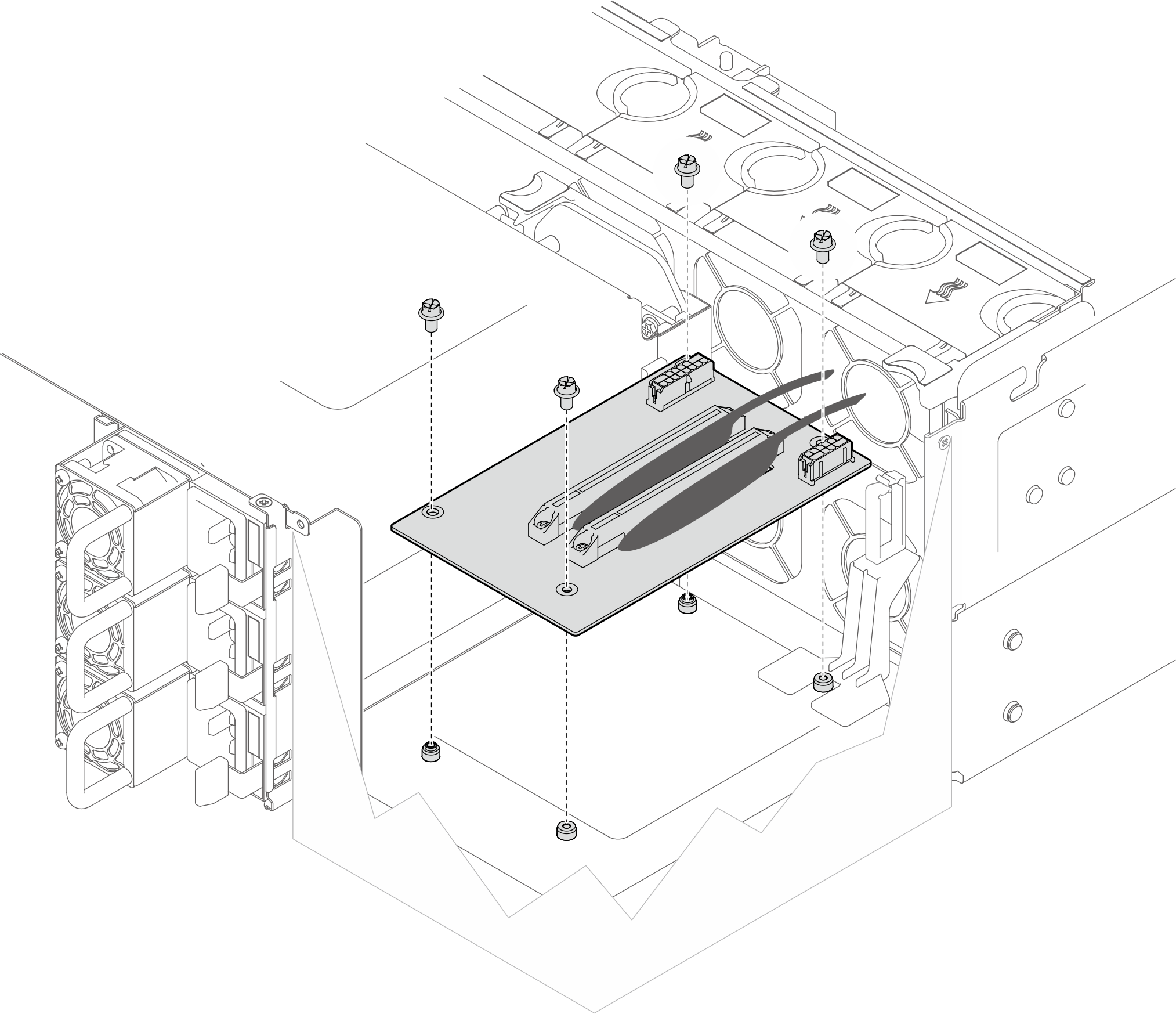

  4. Отверните четыре винта, удерживающих плату-адаптер Riser PCIe, и извлеките ее из рамы.
    Рис. 3. Снятие платы-адаптера Riser PCIe

    Removing PCIe riser card
  5. При необходимости отключите кабели платы-адаптера Riser PCIe от нижней процессорной платы (MB), а кабели питания — от платы распределения питания. См. раздел Прокладка кабелей для платы-адаптера Riser.

После завершения

  1. Установите сменный модуль. См. раздел Установка платы-адаптера Riser PCIe.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
