Rimozione della scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda verticale PCIe.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e i dispositivi periferici, scollegare i cavi di alimentazione dallo chassis primario, quindi scollegare i cavi di alimentazione dallo chassis secondario. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Se il server è installato in un rack, rimuovere il server dal rack. Vedere Rimozione del server dalle guide.

Nota

  • La scheda verticale PCIe sinistra è mostrata di seguito come esempio; la procedura di sostituzione della scheda superiore PCIe destra è simile.

  • Accertarsi di popolare la scheda verticale PCIe nella sequenza riportata di seguito:
    1. Scheda verticale sinistra dello chassis primario
    2. Scheda verticale destra dello chassis primario
    3. Scheda verticale sinistra dello chassis secondario
    4. Scheda verticale destra dello chassis secondario

Procedura

  1. Prepararsi per l'attività.
    1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
    2. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
    3. Rimuovere tutti gli adattatori PCIe. Vedere Rimozione di un adattatore PCIe.
    4. Se si stanno sostituendo i cavi di una scheda verticale PCIe Gen 5 o Gen 4, rimuovere la scheda del processore superiore (CPU BD) e la scheda del processore superiore (CPU BD). Vedere Rimozione del deflettore d'aria della scheda del processore superiore (CPU BD) e Rimozione della scheda del processore superiore (CPU BD).

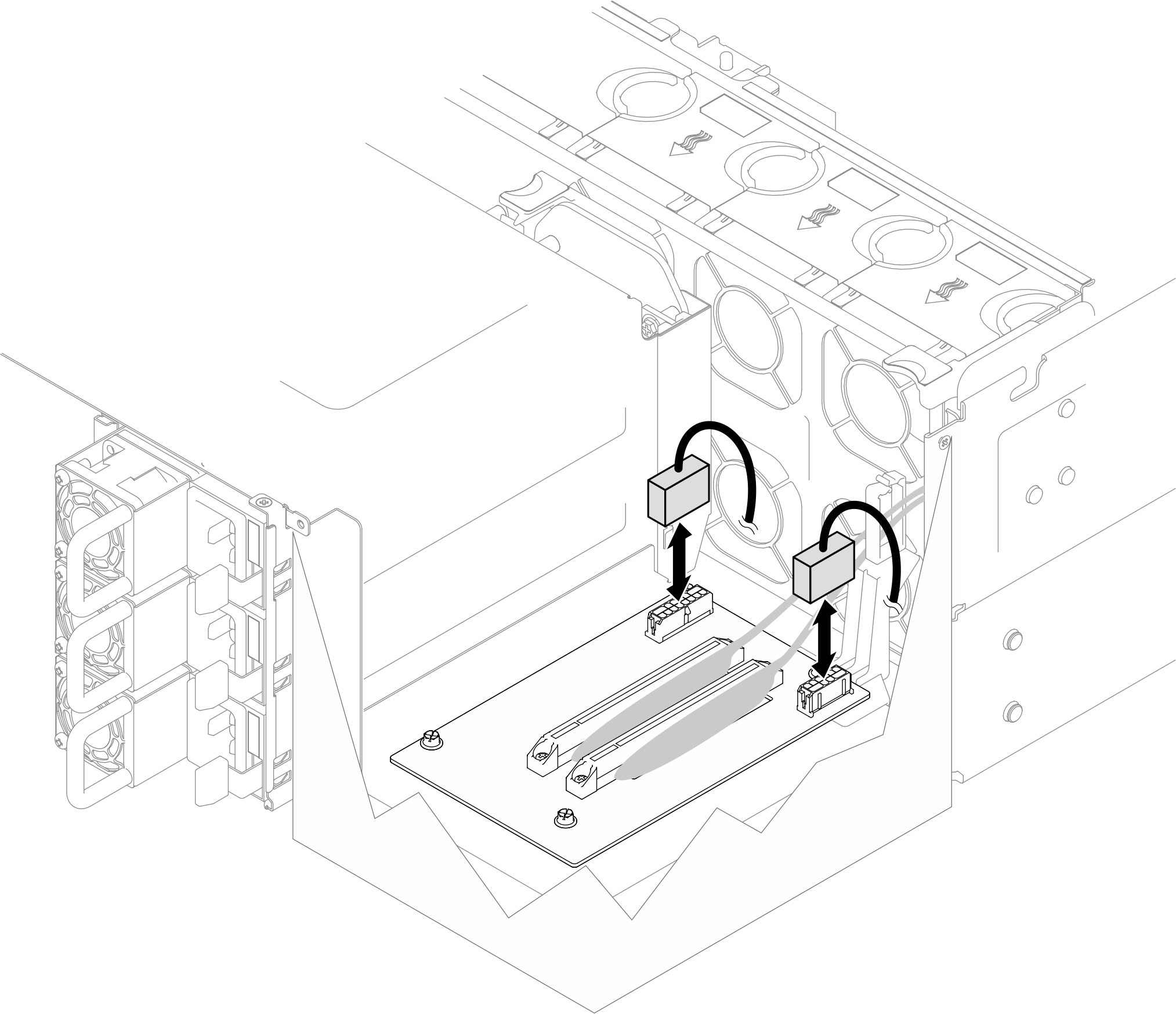

  2. Scollegare i cavi di alimentazione dalla scheda verticale PCIe.
    Figura 1. Scollegamento dei cavi di alimentazione (scheda verticale Gen 4)

    Disconnecting power cables (Gen 4 riser card)
    Figura 2. Scollegamento dei cavi di alimentazione (scheda verticale Gen 5)

    Disconnecting power cables (Gen 5 riser card)
  3. Per le schede verticali PCIe Gen 4, scollegare i cavi della scheda verticale PCIe dalla scheda verticale PCIe.
    Figura 3. Scollegamento dei cavi della scheda verticale PCIe

    Disconnecting PCIe riser cables (Gen 5 riser card)

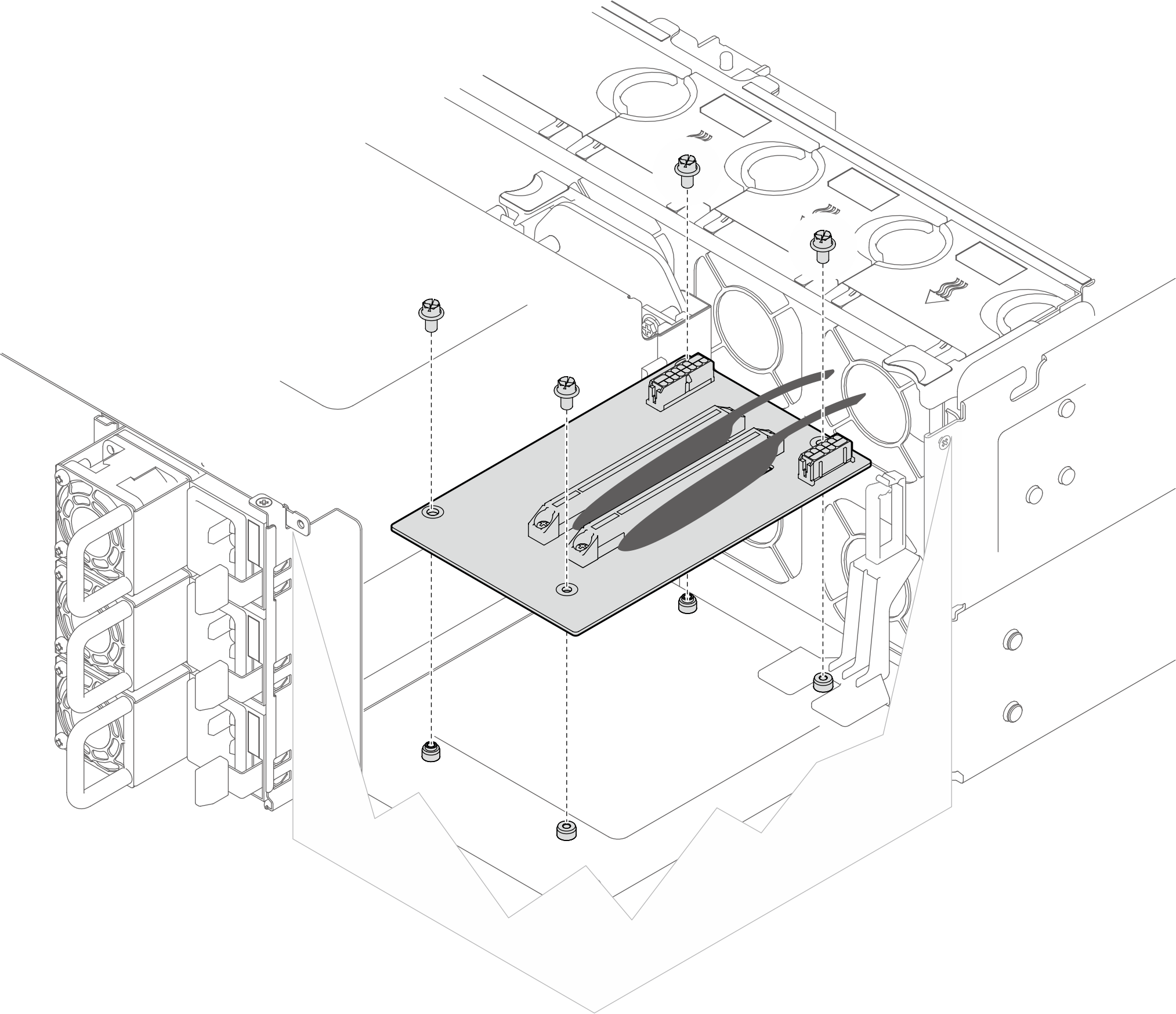

  4. Rimuovere le quattro viti che fissano la scheda verticale PCIe, quindi rimuovere la scheda verticale PCIe dallo chassis
    Figura 4. Rimozione della scheda verticale PCIe Gen 4

    Removing PCIe Gen 4 riser card
    Figura 5. Rimozione della scheda verticale PCIe Gen 5

    Removing PCIe Gen 5 riser card
  5. Se si stanno sostituendo i cavi di una scheda verticale PCIe Gen 5 o Gen 4, scollegare i cavi della scheda verticale PCIe dalla scheda del processore inferiore (MB) e i cavi di alimentazione dalla scheda di distribuzione dell'alimentazione. Vedere Instradamento dei cavi della scheda verticale.

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione della scheda verticale PCIe.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
