Extracción de la tarjeta de expansión PCIe

Siga las instrucciones que aparecen en esta sección para extraer la tarjeta de expansión PCIe.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos, desconecte los cables de alimentación del chasis principal y, luego, desconecte los cables de alimentación del chasis secundario. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Si el servidor se instala en un bastidor, quite el servidor del bastidor. Consulte Extracción del servidor de los rieles.

Nota

  • A continuación se muestra la tarjeta de expansión PCIe izquierda como ejemplo; el procedimiento de sustitución de la tarjeta de expansión PCIe derecha es similar.

  • Asegúrese de llenar la tarjeta de expansión PCIe en la siguiente secuencia:
    1. Tarjeta de expansión izquierda del chasis principal
    2. Tarjeta de expansión derecha del chasis principal
    3. Tarjeta de expansión izquierda del chasis secundario
    4. Tarjeta de expansión derecha del chasis secundario

Procedimiento

  1. Prepárese para la tarea.
    1. Extraiga la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    3. Quite todos los adaptadores PCIe. Consulte Extracción de un adaptador PCIe.
    4. Si está sustituyendo los cables de una tarjeta de expansión PCIe Gen 5 o de una tarjeta de expansión PCIe Gen 4, quite el deflector de aire de la placa del procesador superior (CPU BD) y la placa del procesador superior (CPU BD). Consulte Extracción del deflector de aire de la placa del procesador superior (CPU BD) y Extracción de la placa del procesador superior (CPU BD).
  2. Desconecte los cables de alimentación de la tarjeta de expansión PCIe.

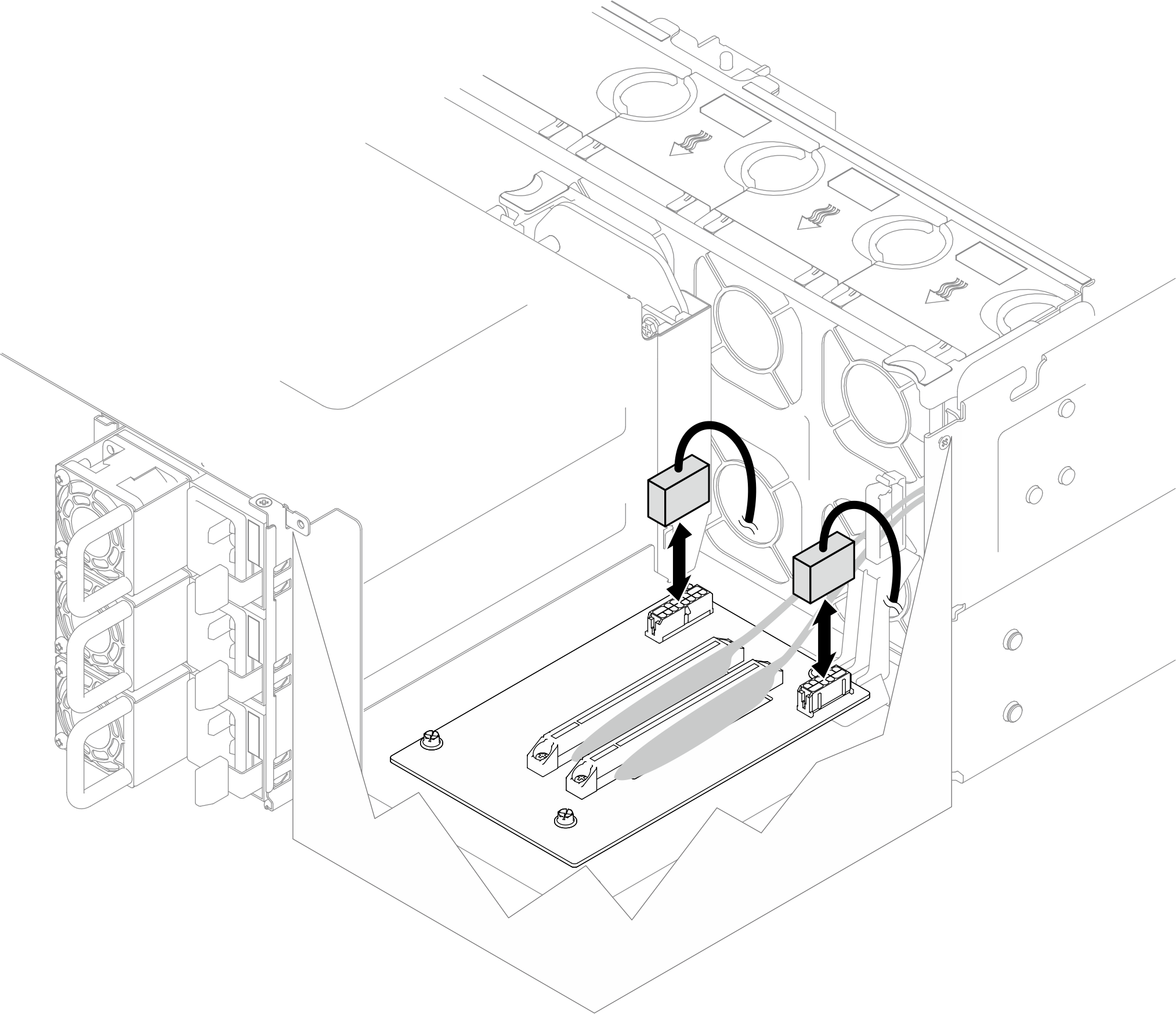

    Figura 1. Desconexión de los cables de alimentación (tarjeta de expansión Gen 4)

    Disconnecting power cables (Gen 4 riser card)
    Figura 2. Desconexión de los cables de alimentación (tarjeta de expansión Gen 5)

    Disconnecting power cables (Gen 5 riser card)
  3. Para las tarjetas de expansión PCIe Gen 4, desconecte los cables de expansión PCIe de la tarjeta de expansión PCIe.
    Figura 3. Desconexión de los cables de expansión PCIe

    Disconnecting PCIe riser cables (Gen 5 riser card)
  4. Quite los cuatro tornillos que fijan la tarjeta de expansión PCIe y, a continuación, extraiga la tarjeta de expansión PCIe del chasis.

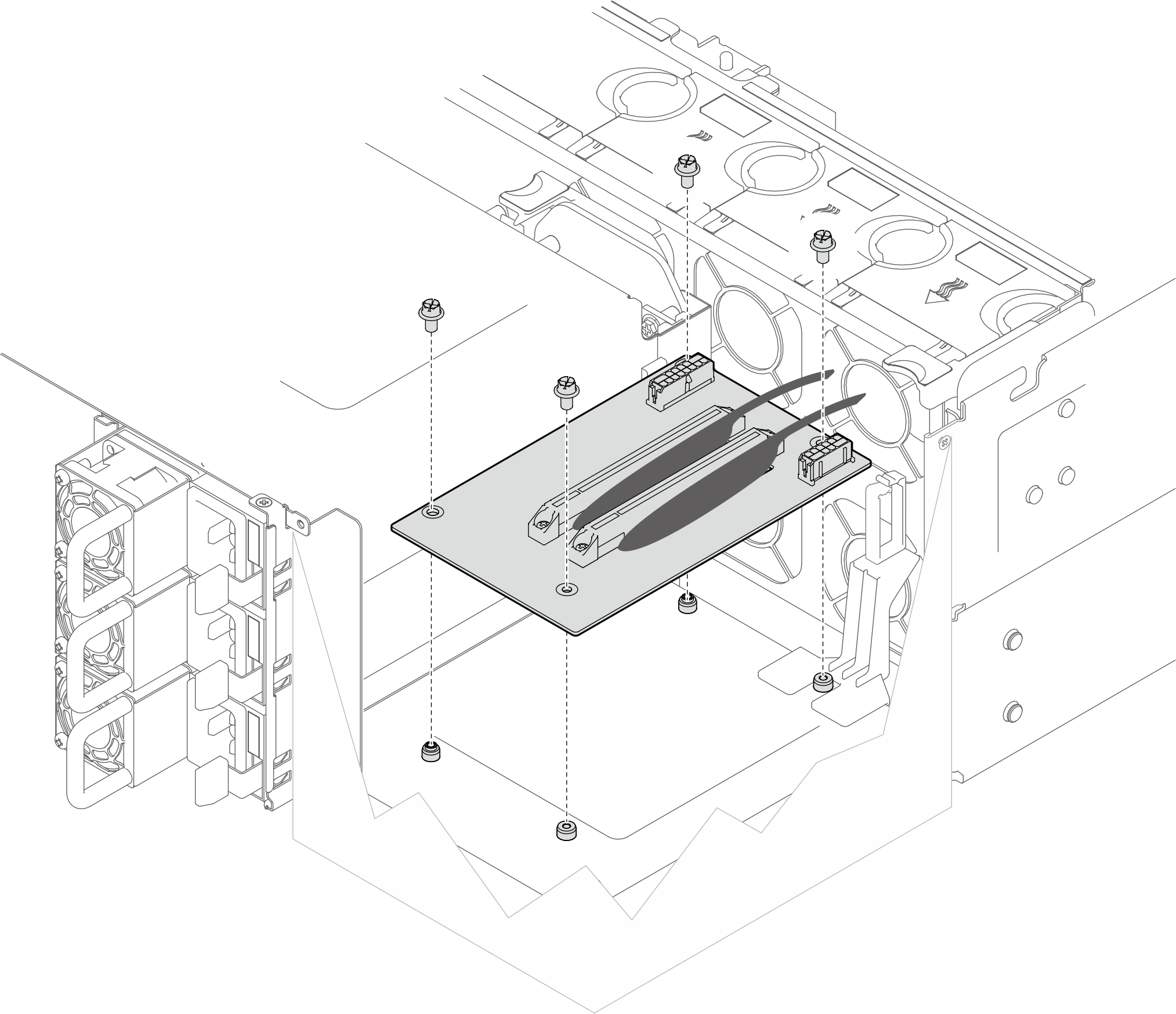

    Figura 4. Extracción de la tarjeta de expansión PCIe Gen 4

    Removing PCIe Gen 4 riser card
    Figura 5. Extracción de la tarjeta de expansión PCIe Gen 5

    Removing PCIe Gen 5 riser card
  5. Si está sustituyendo los cables de una tarjeta de expansión PCIe Gen 5 o una tarjeta de expansión PCIe Gen 4, desconecte los cables de expansión PCIe de la placa del procesador inferior (MB) y los cables de alimentación de la PDB. Consulte Disposición de los cables de la tarjeta de expansión.

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de la tarjeta de expansión PCIe.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
