ถอดการ์ดตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดการ์ดตัวยก PCIe

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบด้านบนด้านหน้า ดู ถอดฝาครอบด้านบนด้านหน้า
   2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
   3. ถอดอะแดปเตอร์ PCIe ทั้งหมด โปรดดู ถอดอะแดปเตอร์ PCIe
   4. หากคุณกำลังเปลี่ยนสายการ์ดตัวยก PCIe Gen 5 หรือการ์ดตัวยก PCIe Gen 4 ให้ถอดแผ่นกั้นลมของแผงโปรเซสเซอร์ด้านบน (CPU BD) และแผงโปรเซสเซอร์ด้านบน (CPU BD) ออก โปรดดู ถอดแผ่นกั้นลมแผงโปรเซสเซอร์ด้านบน (CPU BD) และ ถอดแผงโปรเซสเซอร์ด้านบน (CPU BD)

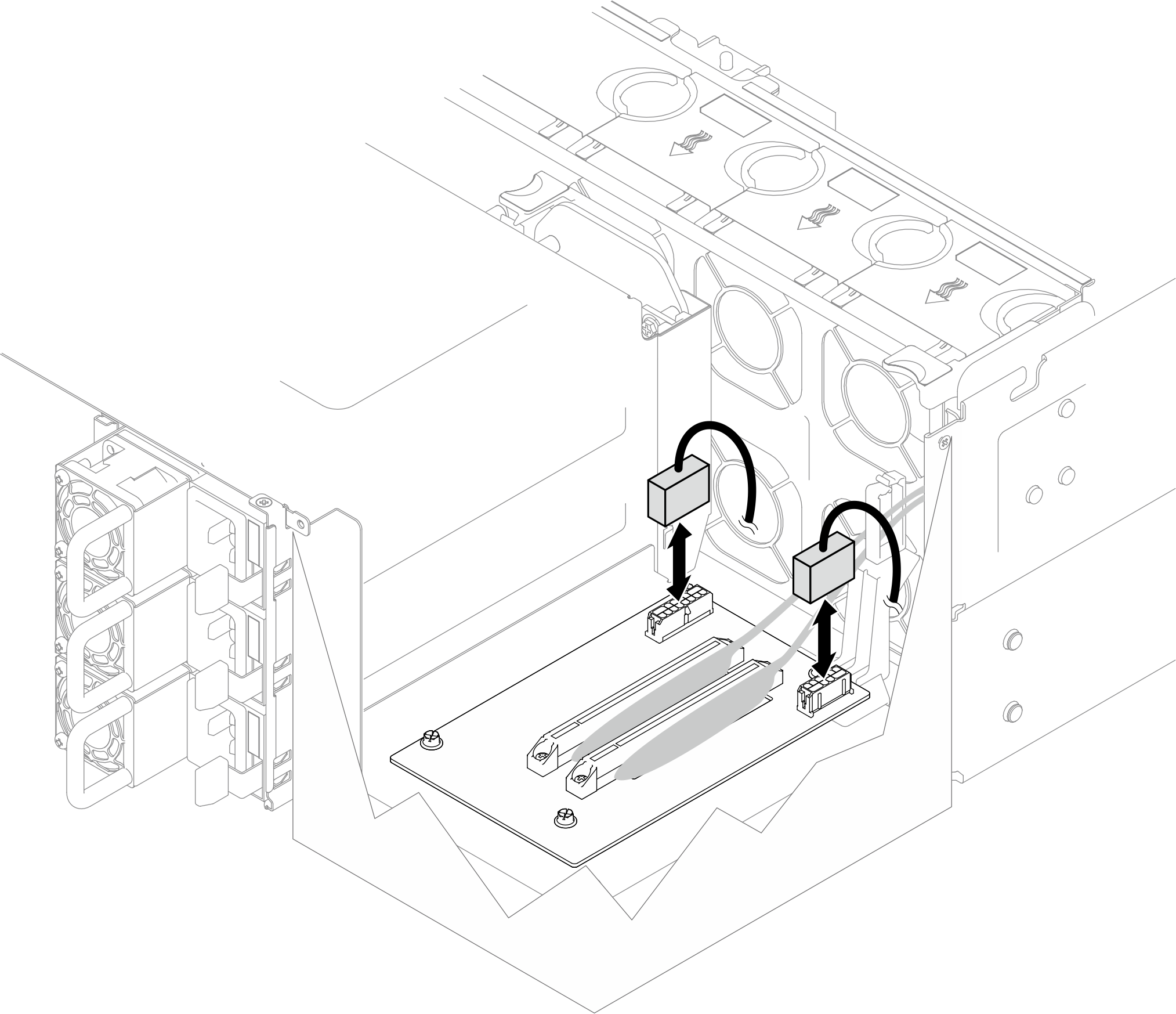

2. ถอดสายไฟออกจากการ์ดตัวยก PCIe
   รูปที่ 1. การถอดสายไฟ (การ์ดตัวยก Gen 4)





   รูปที่ 2. การถอดสายไฟ (การ์ดตัวยก Gen 5)




3. สำหรับการ์ดตัวยก PCIe Gen 4 ให้ถอดสายตัวยก PCIe ออกจากการ์ดตัวยก PCIe
   รูปที่ 3. การถอดสายตัวยก PCIe

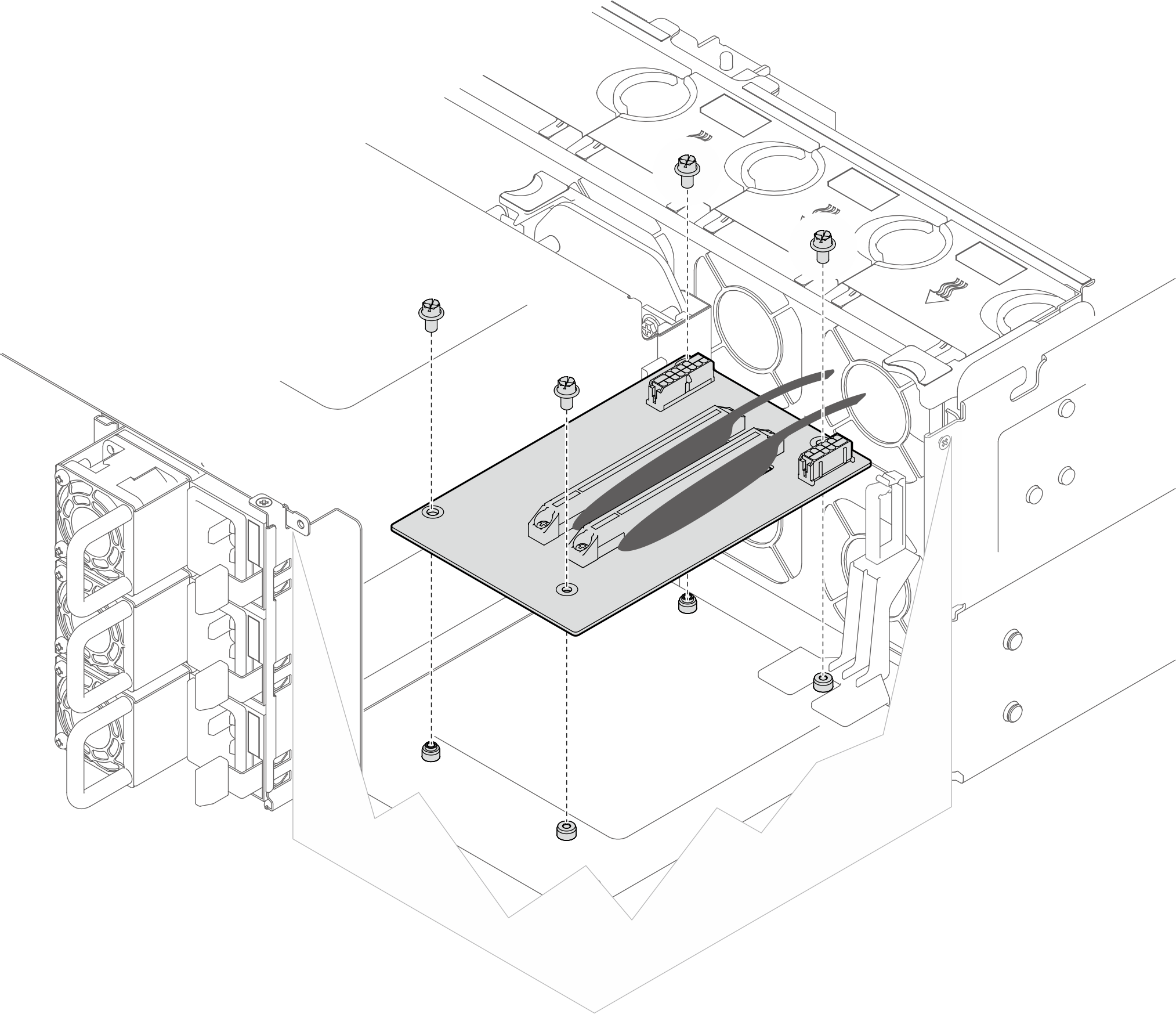

4. ถอดสกรูสี่ตัวที่ยึดการ์ดตัวยก PCIe แล้วถอดการ์ดตัวยก PCIe ออกจากตัวเครื่อง
   รูปที่ 4. การถอดการ์ดตัวยก PCIe Gen 4





   รูปที่ 5. การถอดการ์ดตัวยก PCIe Gen 5




5. หากคุณกำลังเปลี่ยนสายการ์ดตัวยก PCIe Gen 5 หรือการ์ดตัวยก PCIe Gen 4 ให้ถอดสายตัวยก PCIe ออกจากแผงโปรเซสเซอร์ด้านล่าง (MB) และสายไฟออกจาก PDB ดู การเดินสายสำหรับการ์ดตัวยก
