Lüfter entfernen (Vorderseite und Rückseite)

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Lüfter an der Vorderseite und Rückseite zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab. Informationen dazu finden Sie im Abschnitt Server ausschalten.
• Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. Siehe Server aus dem Rack entfernen.
• Entfernen Sie alle Sperrvorrichtungen zur Sicherung des Servers, z. B. ein Kensington-Schloss oder Vorhängeschloss.
• Legen Sie den Server auf die Seite, sodass die Abdeckung nach oben weist.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die Server-Abdeckung. Siehe Serverabdeckung entfernen.
      Achtung

      Die Kühlkörper und Prozessoren sind möglicherweise sehr heiß. Warten Sie nach dem Ausschalten des Servers ein paar Minuten, bevor Sie die Serverabdeckung entfernen, um sich nicht zu verbrennen.
   2. (Nur Entfernen des Lüfters an der Vorderseite) Entfernen Sie die Frontblende. Siehe Frontblende entfernen.
2. Ziehen Sie das Lüfterkabel von der Systemplatine ab (siehe Interne Kabelführung).
3. Entfernen Sie den Lüfter an der Vorderseite oder den Lüfter an der Rückseite aus dem Gehäuse.
   1. Schneiden Sie die vier Gummibefestigungen, mit denen der Lüfter am Gehäuse befestigt ist, von außen ab.
   2. Schieben Sie den Lüfter vom Gehäuse weg und heben Sie ihn dann heraus.

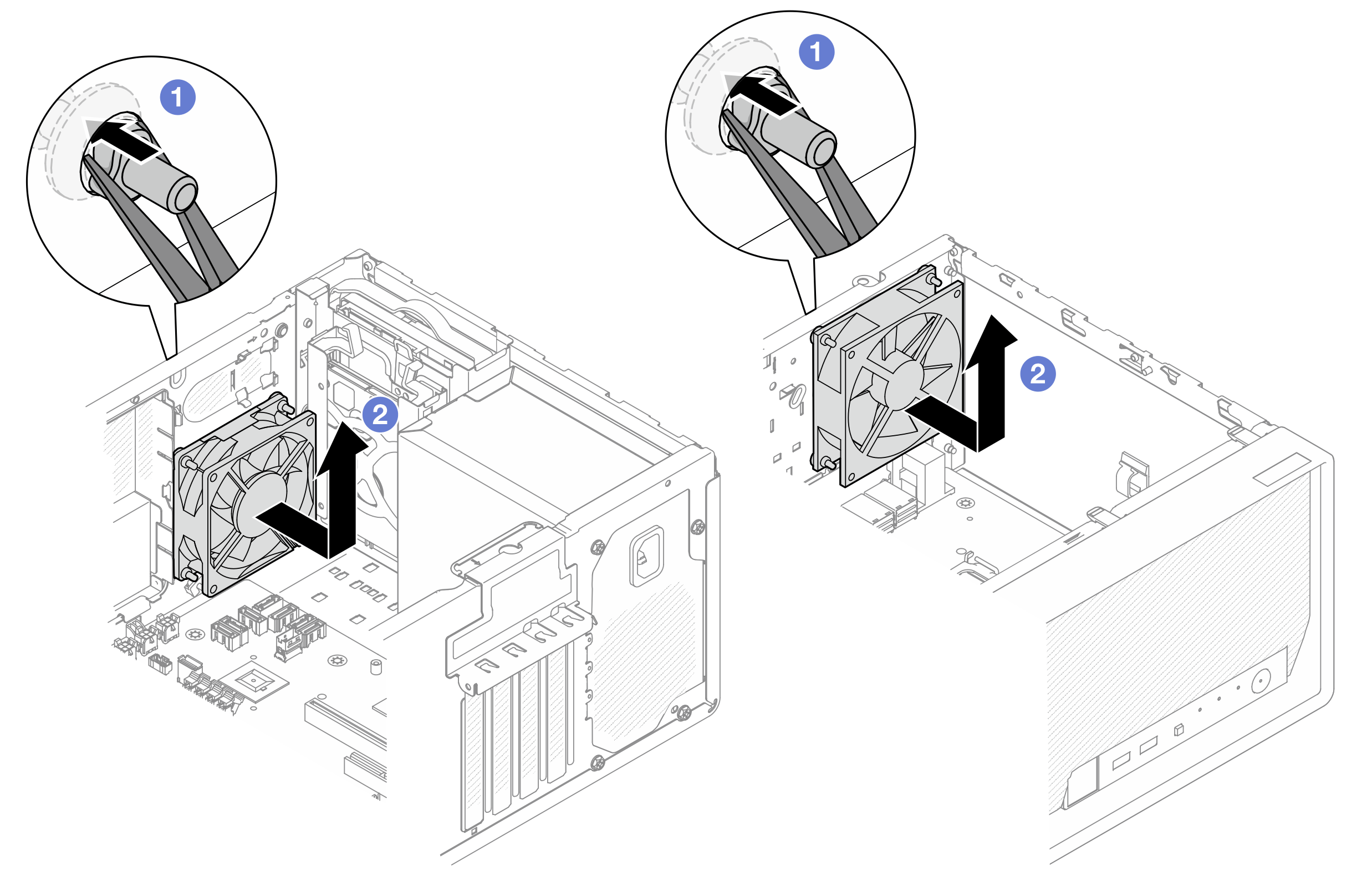

      Abbildung 1. Entfernen des Lüfters an der Vorderseite oder des Lüfters an der Rückseite
