卸下风扇(前置和后置)

按照本节中的说明卸下前置风扇和后置风扇。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电,请确保从电源上拔下所有电源线。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。
  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源
  • 如果服务器位于机架中,则将其从机架卸下。请参阅从机架卸下服务器
  • 卸下用于固定服务器的任何锁定设备,如 Kensington 锁或挂锁。
  • 将服务器侧放,使外盖朝上。

过程

  1. 为本任务做好准备。
    1. 卸下服务器外盖。请参阅卸下服务器外盖
      注意
      散热器和处理器的温度可能很高。为避免烫伤,请在服务器关闭后等待几分钟,再卸下服务器外盖。
    2. (仅卸下前置风扇)卸下前挡板。请参阅卸下前挡板
  2. 从主板上断开风扇线缆。请参阅内部线缆布放
  3. 从机箱中卸下前置风扇或后置风扇。
    1. 从机箱外部取下将风扇固定到机箱的四个橡胶栓。
    2. 将风扇滑离机箱;然后将其从机箱中取出。

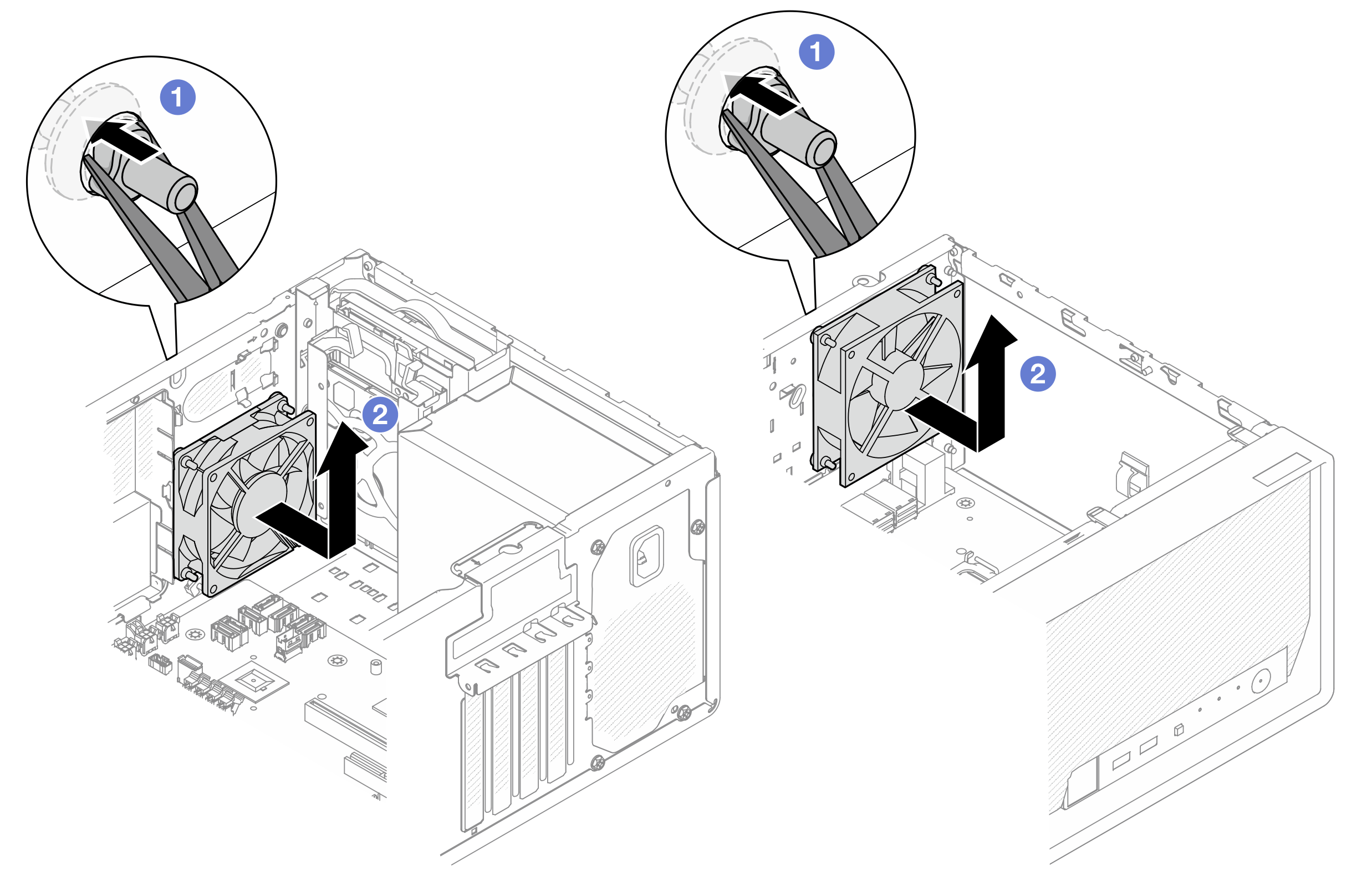

      图 1. 卸下前置风扇或后置风扇
      Removing the front fan or rear fan
完成之后
  1. 安装替换单元。请参阅安装风扇(前置和后置)

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
