팬 제거(앞면 및 뒷면)

이 섹션의 지침에 따라 앞면 팬과 뒷면 팬을 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
• 서버가 랙에 있는 경우 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
• Kensington 잠금 장치 또는 자물쇠와 같이 서버를 고정하는 잠금 장치를 제거하십시오.
• 덮개가 있는 면이 위로 향하도록 서버를 놓으십시오.

절차

1. 이 작업을 준비하십시오.
   1. 서버 덮개를 제거하십시오. 서버 덮개 제거의 내용을 참조하십시오.
      주의

      방열판과 프로세서는 발열이 심할 수도 있습니다. 화상을 입지 않으려면 서버 덮개를 제거하기 전에 서버를 끈 후 몇 분 동안 기다리십시오.
   2. (앞면 팬만 제거) 앞면 베젤을 제거하십시오. 앞면 베젤 제거의 내용을 참조하십시오.
2. 시스템 보드에서 팬 케이블을 분리하십시오. 내장 케이블 배선의 내용을 참조하십시오.
3. 섀시에서 앞면 팬 또는 뒷면 팬을 제거하십시오.
   1. 섀시 외부에서 팬을 섀시에 고정하는 고무 마운트 4개를 잘라내십시오.
   2. 섀시에서 팬을 밀어낸 다음 섀시에서 들어 올리십시오.

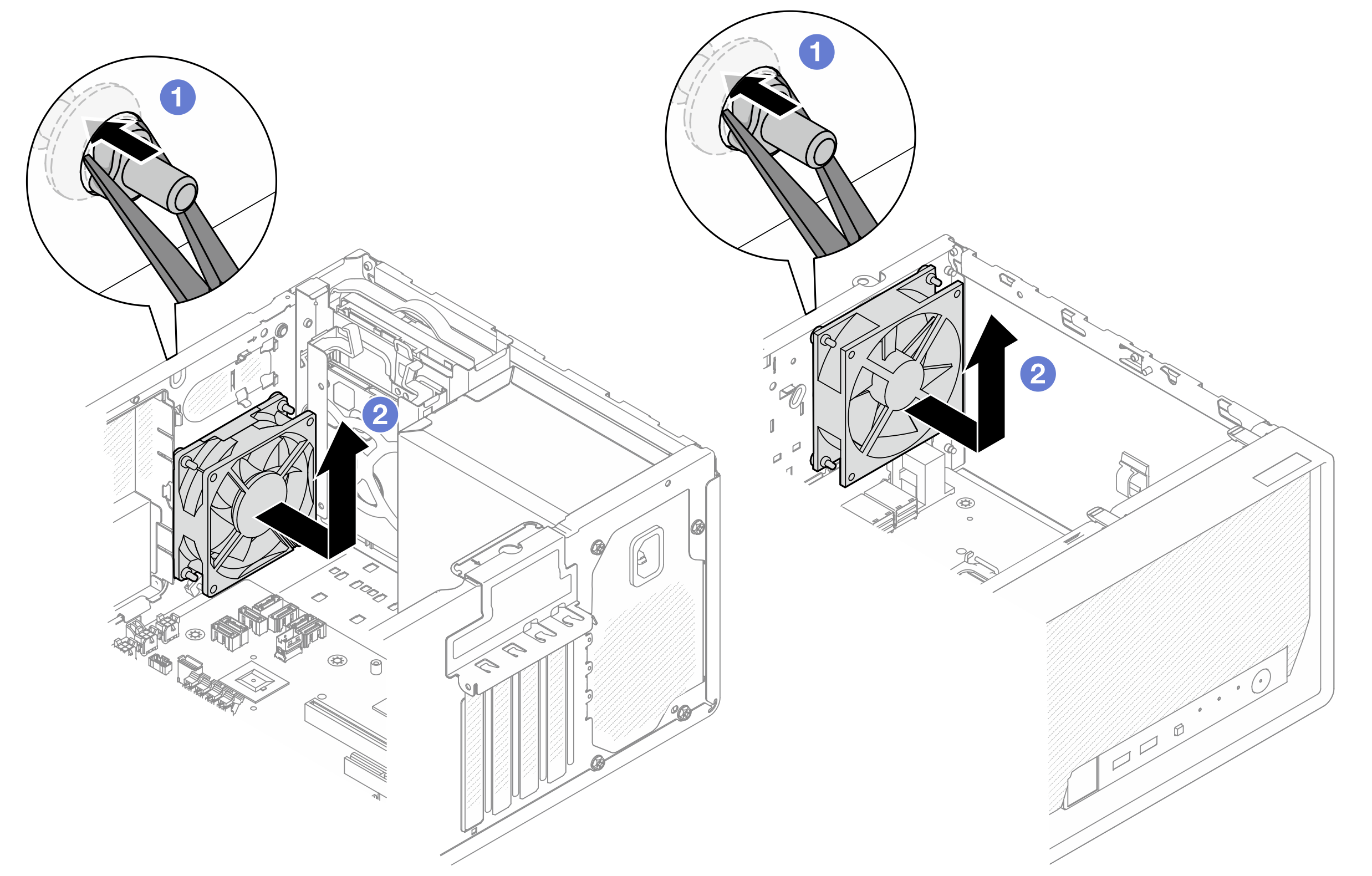

      그림 1. 앞면 팬 또는 뒷면 팬 제거
