Снятие вентиляторов (переднего и заднего)

В этом разделе приведены инструкции по снятию переднего и заднего вентиляторов.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
• Если сервер находится в стойке, извлеките его оттуда. См. раздел Извлечение сервера из стойки.
• Снимите любые блокирующие устройства, фиксирующие сервер, например замок Kensington или навесной замок.
• Положите сервер на бок кожухом вверх.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите кожух сервера. См. раздел Снятие кожуха сервера.
      Внимание

      Радиаторы и процессор могут быть очень горячими. Во избежание ожогов подождите несколько минут после выключения сервера, прежде чем снимать его кожух.
   2. (Снятие только переднего вентилятора) Снимите лицевую панель. См. раздел Снятие лицевой панели.
2. Отключите кабель вентилятора от материнской платы. Cм. в разделе Прокладка внутренних кабелей.
3. Снимите передний или задний вентилятор с рамы.
   1. Снимите с внешней стороны рамы четыре резиновых крепления, фиксирующих вентилятор на раме.
   2. Выдвиньте вентилятор из рамы и вытащите его из нее.

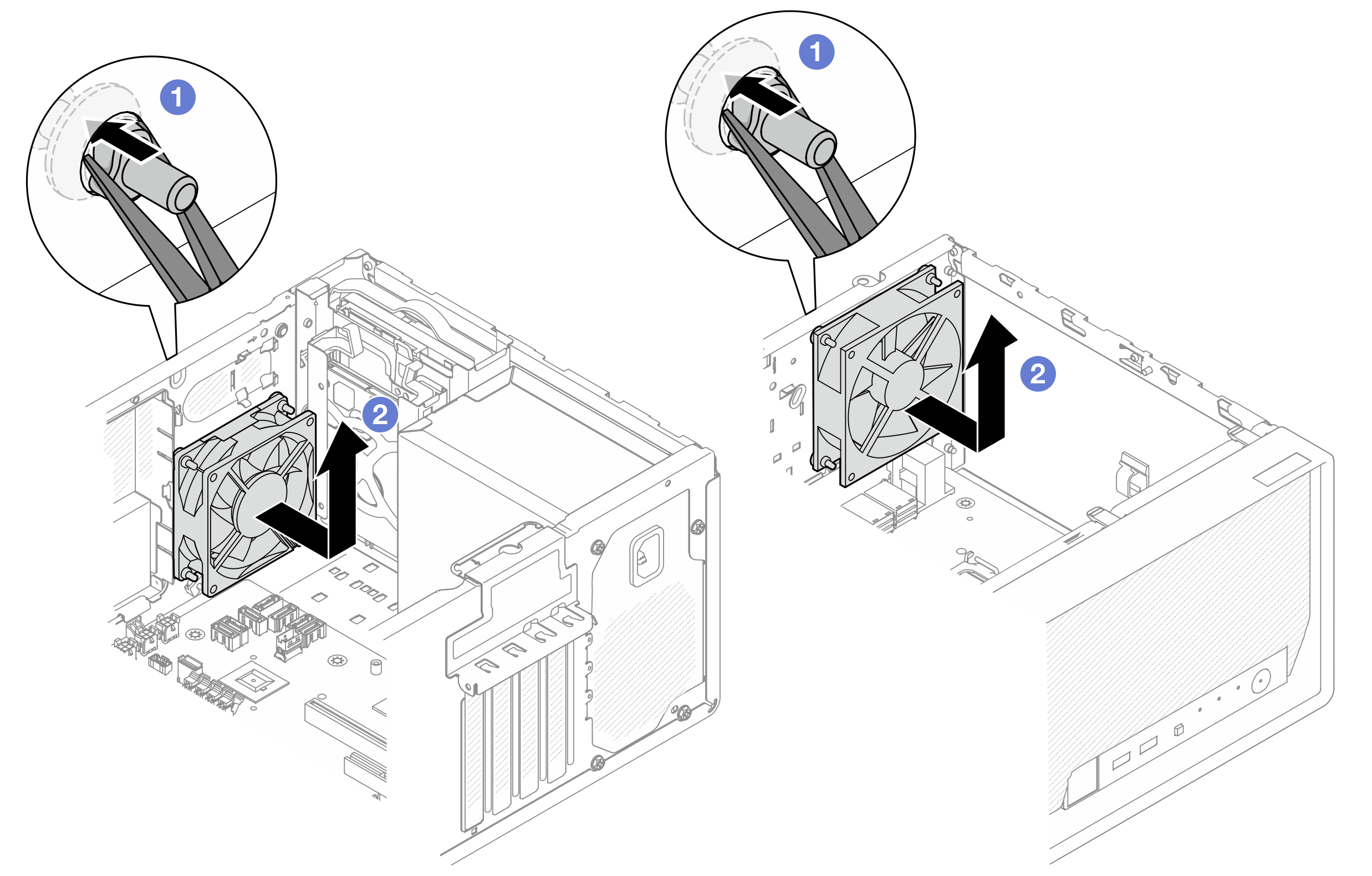

      Рис. 1. Снятие переднего или заднего вентилятора
