Remover o ventilador (frontal e traseiro)

Siga as instruções nesta seção para remover os ventiladores frontal e traseiro.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
• Se o servidor estiver em um rack, remova-o do rack. Consulte Remover o servidor do rack.
• Remova qualquer dispositivo de travamento que prenda o servidor, como uma trava Kensington ou um cadeado.
• Coloque o servidor em sua lateral com a tampa levantada.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa do servidor. Consulte Remover a tampa do servidor.
      Atenção

      Os dissipadores de calor e os processadores podem estar muito quentes. Para evitar queimaduras, aguarde alguns minutos depois de desligar o servidor antes de remover a tampa do servidor.
   2. (Removendo somente o ventilador frontal) Remova o painel frontal. Consulte Remover o painel frontal.
2. Desconecte o cabo do ventilador da placa-mãe. Consulte Roteamento de cabos internos.
3. Remova o ventilador frontal ou traseiro do chassi.
   1. Na parte externa do chassi, corte as quatro montagens de borracha que prendem o ventilador ao chassi.
   2. Deslize o ventilador para fora do chassi. Em seguida, levante-o para fora do chassi.

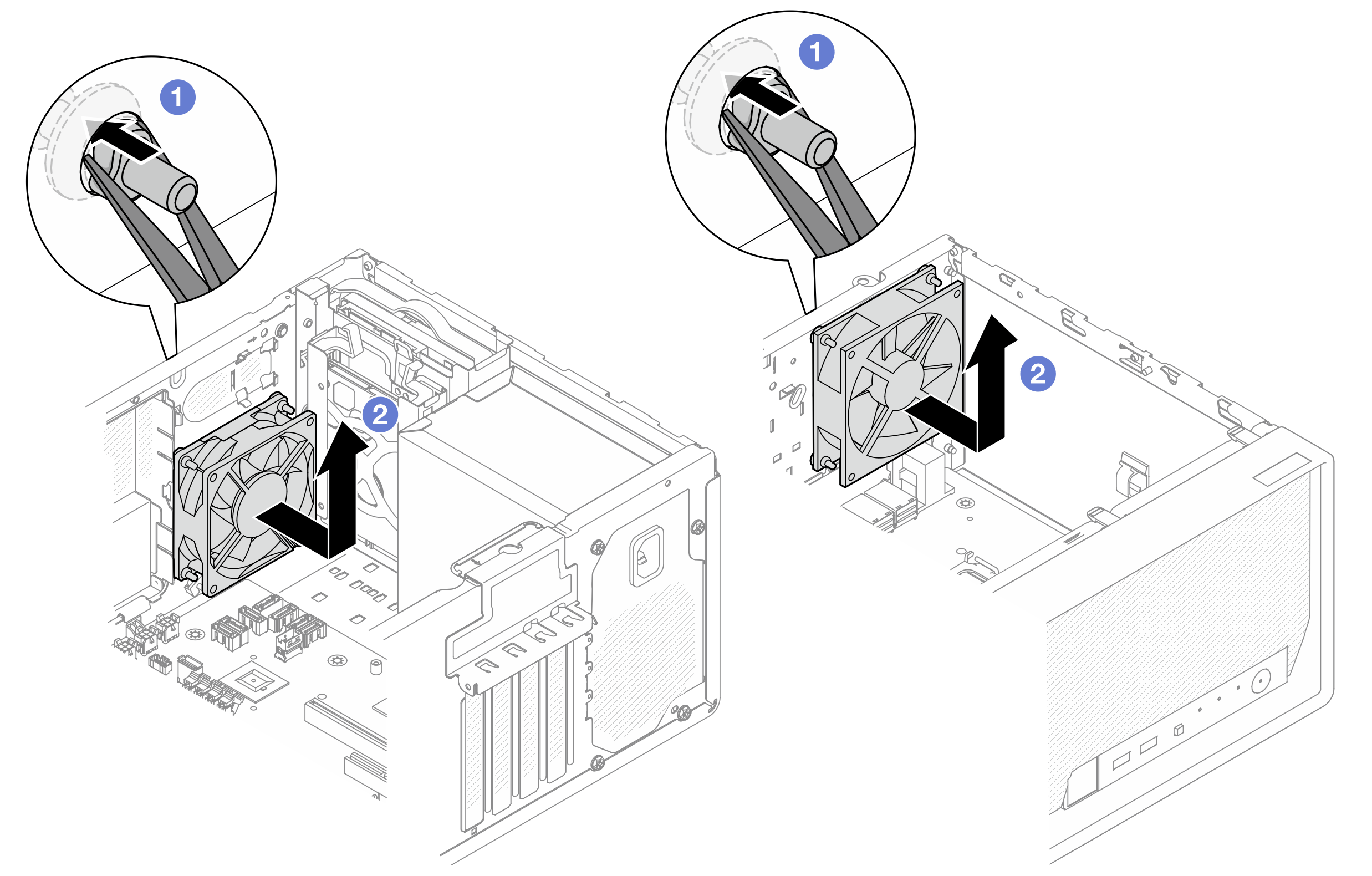

      Figura 1. Remoção do ventilador frontal ou traseiro
