Rimozione della ventola (anteriore e posteriore)

Seguire le istruzioni riportate in questa sezione per rimuovere e installare la ventola anteriore e la ventola posteriore.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
• Se il server è in un rack, rimuoverlo dal rack. Vedere Rimozione del server dal rack.
• Rimuovere qualsiasi dispositivo di blocco che protegge il server, come un lucchetto o un blocco Kensington.
• Collocare il server su un lato con il coperchio rivolto verso l'alto.

Procedura

1. Prepararsi per questa attività.
   1. Rimuovere il coperchio del server. Vedere Rimozione del coperchio del server.
      Attenzione

      I dissipatori di calore e i microprocessori potrebbero essere molto caldi. Per evitare di scottarsi, attendere alcuni minuti dopo avere spento il server prima di rimuovere il coperchio del server.
   2. (Rimozione solo della ventola anteriore) Rimuovere la mascherina anteriore. Vedere Rimozione della mascherina anteriore.
2. Scollegare il cavo della ventola dalla scheda di sistema. Vedere Instradamento dei cavi interni.
3. Rimuovere la ventola anteriore o posteriore dallo chassis.
   1. Dall'esterno dello chassis rimuovere i quattro gommini che fissano la ventola allo chassis.
   2. Far scorrere la ventola e sollevarla per estrarla dallo chassis.

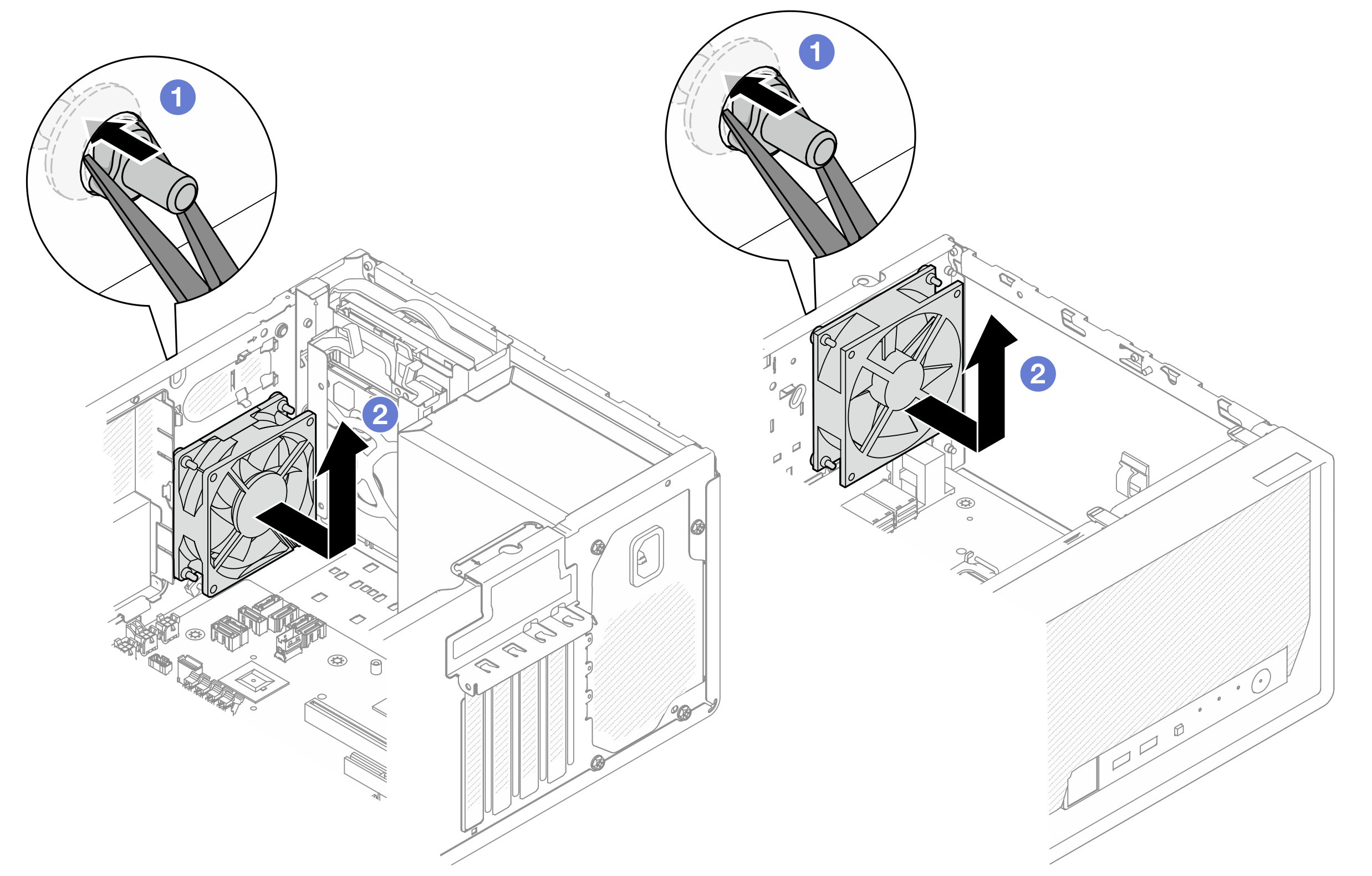

      Figura 1. Rimozione della ventola anteriore o posteriore
