Retrait du ventilateur (avant et arrière)

Suivez les instructions de la présente section pour retirer le ventilateur avant et le ventilateur arrière.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
• Si le serveur est dans une armoire, retirez-le de celle-ci. Voir Retrait du serveur de l’armoire.
• Retirez tout dispositif de verrouillage qui fixe le serveur, par exemple un verrou Kensington ou un verrou à cadenas.
• Placez le serveur sur le côté, carter vers le haut.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter du serveur. Voir Retrait du carter du serveur.
      Avertissement

      Les dissipateurs thermiques et le processeur peuvent être très chauds. Pour éviter de vous brûler, attendez quelques minutes après la mise hors tension du serveur avant de retirer le carter du serveur.
   2. (Retrait du ventilateur avant uniquement) Retirez le panneau avant. Voir Retrait du le panneau frontal.
2. Débranchez le câble du ventilateur de la carte mère. Voir Cheminement interne des câbles.
   Avertissement

   Pour éviter d’endommager la carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles de la carte mère.
3. Si vous retirez le ventilateur arrière pour remplacer ou recycler la carte mère, effectuez les opérations ci-après.
   1. Serrez délicatement les quatre supports en caoutchouc à l’aide d’une pince et poussez les supports en caoutchouc vers l’intérieur au lieu de les couper.
   2. Faites coulisser le ventilateur pour l’éloigner du châssis. Ensuite, soulevez-le pour le retirer du châssis.

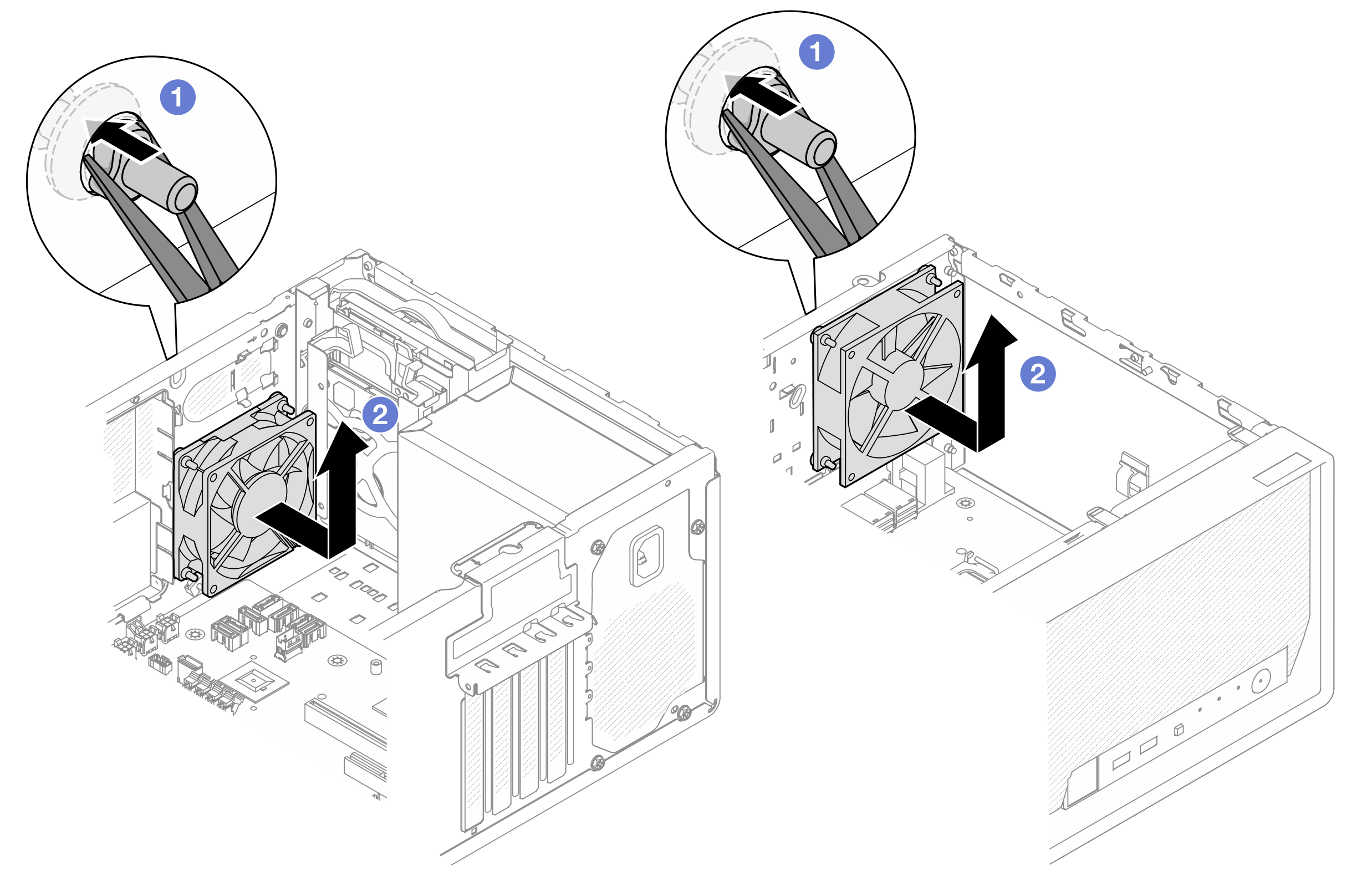

      Figure 1. Retrait du ventilateur en serrant les supports en caoutchouc


4. Procédez comme suit si vous remplacez le ventilateur avant ou arrière.
   1. Depuis l’extérieur du châssis, coupez les quatre supports en caoutchouc qui fixent le ventilateur au châssis.
   2. Faites coulisser le ventilateur pour l’éloigner du châssis. Ensuite, soulevez-le pour le retirer du châssis.
      Figure 2. Retrait du ventilateur en coupant les supports en caoutchouc
