ファンの取り外し (前面と背面)

前面ファンと背面ファンの取り外しを行うには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
• サーバーがラックに取り付けられている場合は、ラックから取り外します。ラックからのサーバーの取り外しを参照してください。
• ケンジントン・ロックやパッド・ロックなど、サーバーを固定しているロック・デバイスをすべて取り外します。
• カバーを上にしてサーバーを横向きに置きます。

手順

1. このタスクの準備をします。
   1. サーバーのカバーを取り外します。サーバー・カバーの取り外しを参照してください。
      重要

      ヒートシンクおよびプロセッサーは、高温になっている場合があります。火傷を避けるために、サーバー・カバーを取り外す前に、サーバーの電源をオフにしてから数分間お待ちください。
   2. (前面ファンのみの取り外し) 前面ベゼルを取り外します。前面ベゼルの取り外しを参照してください。
2. ファン・ケーブルをシステム・ボードから外します。内部ケーブルの配線を参照してください。
3. シャーシから前面ファンまたは背面ファンを取り外します。
   1. シャーシの外側から、ファンをシャーシに固定している 4 つのゴム製マウントを切り、ファンを取り外します。
   2. ファンをスライドしてシャーシから取り外します。次にシャーシから持ち上げて外します。

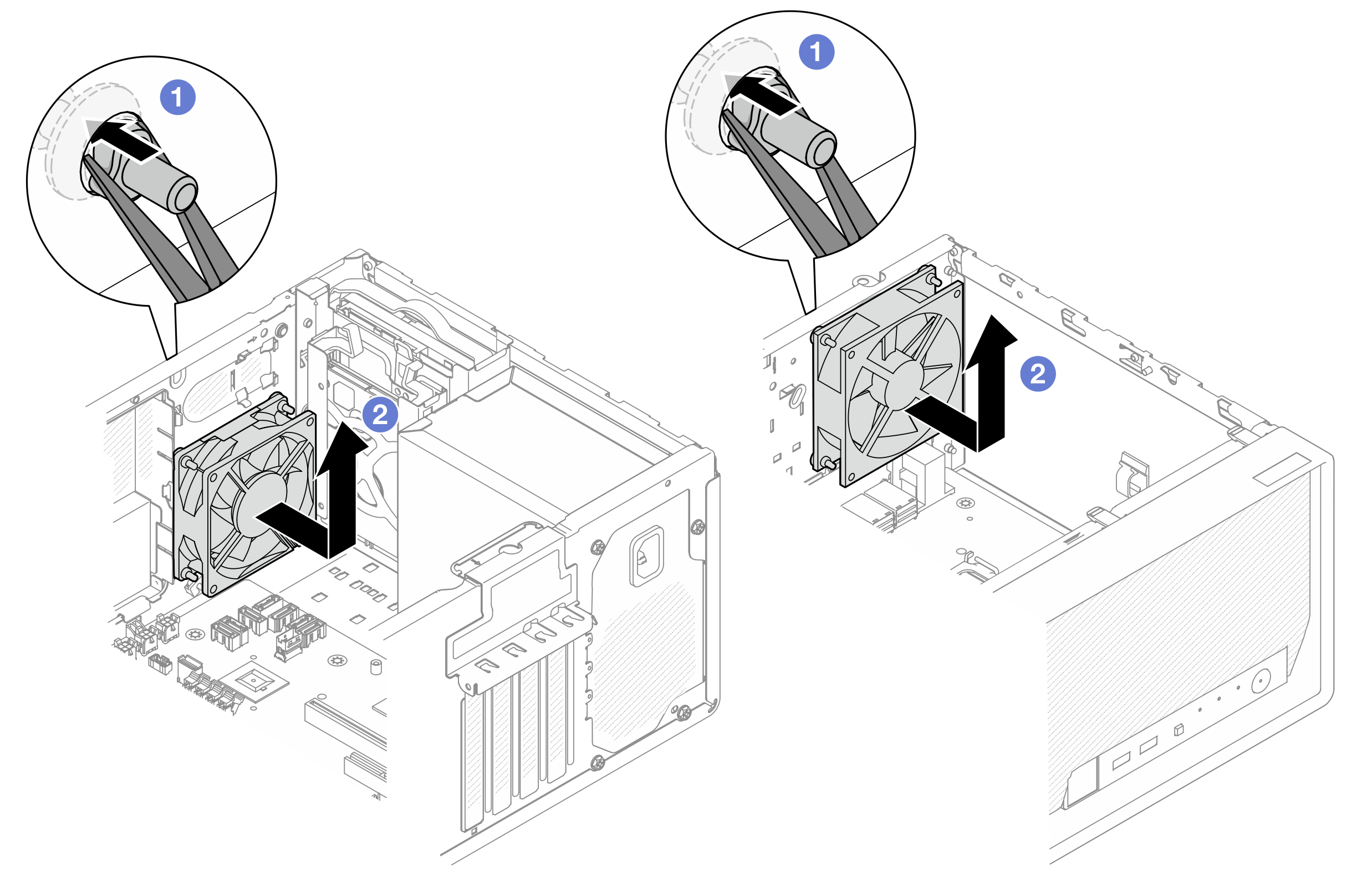

      図 1. 前面ファンまたは背面ファンの取り外し
