Установка адаптера PCIe половинной длины

В этом разделе приведены инструкции по установке адаптера PCIe половинной длины (HL).

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание
  • Ознакомьтесь с разделами Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и отключите все шнуры питания для этой задачи. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.

Правила установки адаптеров PCIe с одним процессором

Правила и приоритет для гнезд PCIe с одним процессором

Если установлен только один процессор, поддерживаются гнезда PCIe 1–4 и 9.

Список по приоритету:

  1. Графический процессор двойной ширины, максимальной высоты/полной длины:1 гнездо 1 >> 3

  2. Ретаймер: гнездо 1 >> 3

  3. 2-портовый адаптер Ethernet ThinkSystem Broadcom 57508 100GbE QSFP56 PCIe 4: гнездо 1 >> 3

  4. Графический процессор одинарной ширины, половинной высоты/половинной длины (ThinkSystem NVIDIA A2):2 гнездо 1 >> 3 >> 2 >> 4

  5. Адаптер ThinkSystem RAID 940-32i PCIe Gen4 12 Гбит/с с флэш-памятью 8 ГБ: гнездо 9 только

  6. Другие внешние адаптеры RAID/HBA: гнездо 9 >> 1 >> 2 >> 3 >> 4

    • Следуйте перечисленным ниже принципам приоритета.
      • Адаптеры RAID и HBA с 3-значным названием модели следует устанавливать перед аналогичными адаптерами с 4-значным названием модели. Если модели имеют одинаковое количество цифр, модели с большим номером следует устанавливать перед моделями с меньшим номером.

        • Например:

          Адаптер ThinkSystem RAID 540-16i PCIe Gen4 12 Гбит/с >> адаптер ThinkSystem RAID 9350-16i PCIe 12 Гбит/с с флэш-памятью 4 ГБ

          HBA ThinkSystem 440-8i SAS/SATA PCIe Gen4 12 Гбит/с >> HBA ThinkSystem 4350-8i SAS/SATA 12 Гбит/с

          Адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ >> адаптер ThinkSystem RAID 540-16i PCIe Gen4 12 Гбит/с

      • 16i >> 8i

        • Например:

          Адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ >> адаптер ThinkSystem RAID 940-8i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ

      • При установке адаптеров RAID и HBA одной модели сначала следует устанавливать адаптеры с более высокой емкостью.

        • Например:

          Адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 8 ГБ >> адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ

  7. Другие адаптеры Ethernet: гнездо 9 >> 2 >> 3 >> 4

  8. Другие внешние адаптеры RAID, HBA и Ethernet низкого приоритета: гнездо 9 >> 1 >> 2 >> 3 >> 4

Наверх



Правила установки адаптеров PCIe с двумя процессорами

Правила и приоритет для гнезд PCIe с двумя процессорами

С двумя установленными процессорами поддерживаются все 9 гнезд PCIe.

Список по приоритету:

  1. Графический процессор двойной ширины, максимальной высоты/полной длины:1 гнездо 1 >> 3 >> 7 >> 5

  2. Ретаймер: гнездо 7 >> 5 >> 1 >> 3

  3. 2-портовый адаптер Ethernet ThinkSystem Broadcom 57508 100GbE QSFP56 PCIe 4: гнездо 1 >> 3 >> 7 >> 5

  4. Графический процессор одинарной ширины, половинной высоты/половинной длины (ThinkSystem NVIDIA A2):2 гнездо 1 >> 3 >> 7 >> 5 >> 2 >> 4 >> 6 >> 8

  5. Адаптер ThinkSystem RAID 940-32i PCIe Gen4 12 Гбит/с с флэш-памятью 8 ГБ: гнездо 9 >> 5 >> 6 >> 7 >> 8

  6. Другие внешние адаптеры RAID/HBA: гнездо 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8

    • При установке следуйте перечисленным ниже принципам приоритета.
      • Адаптеры RAID и HBA с 3-значным названием модели следует устанавливать перед аналогичными адаптерами с 4-значным названием модели. Если модели имеют одинаковое количество цифр, модели с большим номером следует устанавливать перед моделями с меньшим номером.

        • Например:

          Адаптер ThinkSystem RAID 540-16i PCIe Gen4 12 Гбит/с >> адаптер ThinkSystem RAID 9350-16i PCIe 12 Гбит/с с флэш-памятью 4 ГБ

          HBA ThinkSystem 440-8i SAS/SATA PCIe Gen4 12 Гбит/с >> HBA ThinkSystem 4350-8i SAS/SATA 12 Гбит/с

          Адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ >> адаптер ThinkSystem RAID 540-16i PCIe Gen4 12 Гбит/с

      • 16i >> 8i

        • Например:

          Адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ >> адаптер ThinkSystem RAID 940-8i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ

      • При установке адаптеров RAID и HBA одной модели сначала следует устанавливать адаптеры с более высокой емкостью.

        • Например:

          Адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 8 ГБ >> адаптер ThinkSystem RAID 940-16i PCIe Gen4 12 Гбит/с с флэш-памятью 4 ГБ

  7. Другие адаптеры Ethernet: гнездо 9 >> 2 >> 3 >> 4 >> 6 >> 7 >> 8

  8. Другие внешние адаптеры RAID, HBA и Ethernet низкого приоритета: гнездо 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8

Наверх



Правила установки графических процессоров

Правила установки графических процессоров
  1. При установке адаптера графического процессора полной длины и двойной ширины следует соблюдать указанные ниже правила.

    • Соблюдайте последовательность установки «гнездо 1 >> 3 >> 7 >> 5»

    • Необходимо установить один или два держателя адаптера PCIe полной длины в соответствии с гнездами PCIe для устанавливаемых адаптеров графического процессора полной длины. Сведения об установке и снятии держателя адаптера PCIe см. в разделе Замена держателя адаптера PCIe полной длины.
    • Если в гнездо PCIe 1 установлен адаптер графического процессора полной длины и двойной ширины, в гнездо 3 можно установить только графический процессор того же типа. Графические процессоры полной длины и двойной ширины разных типов можно установить в гнездо 7, а затем в гнездо 5.

    • Если между гнездами PCIe 1 и 4 или 5 и 8 установлен только один графический процессор полной длины, для обеспечения надлежащего охлаждения и правильного воздушного потока необходимо установить на дефлекторе с той же стороны, где находится графический процессор, одну или две заглушки графического процессора полной длины.
    • Сведения об установке и снятии заглушки графического процессора полной длины см. в разделе Замена заглушки графического процессора полной длины.

  2. При установке адаптера графического процессора ThinkSystem NVIDIA A2/L4 необходимо соблюдать указанные ниже правила.
    • Если ThinkSystem NVIDIA Графический процессор A2/L4 установлен между:

      • гнездами PCIe 1 и 4, другие гнезда между гнездами 1 и 4 поддерживают только низкопрофильные адаптеры PCIe;

      • гнездами PCIe 5 и 8, другие гнезда между гнездами 5 и 8 поддерживают только низкопрофильные адаптеры PCIe.

    • Если между гнездами PCIe 1 и 4 или PCIe 5 и 8 установлен один или несколько графических процессоров A2/L4, для обеспечения надлежащего охлаждения и правильного воздушного потока необходимо установить в отсеке вентиляторов на стороне, где находится установленный графический процессор A2/L4, один или два воздуховода графического процессора A2/L4. Сведения об установке и снятии воздуховода графического процессора A2/L4 см. в разделе Замена воздуховода для графического процессора A2/L4.

    • Если установлен один или несколько адаптеров графического процессора A2/L4, для надлежащего охлаждения и правильного воздушного потока необходимо установить на кожух сервера заглушку T4. Сведения об установке и снятии заглушки T4 см. в разделе Замена заглушки T4.
  3. Активные графические процессоры можно установить в гнезда PCIe 1, 3, 5 и 7, а графические процессоры ThinkSystem NVIDIA A2/L4 — в гнезда PCIe 1–8.

  4. Сервер ThinkSystem ST650 V3 не поддерживает установку графических процессоров разных типов между гнездами PCIe 1 и 4, а также 5 и 8.
    • Если между гнездами PCIe 1 и 4 установлен графический процессор, в другие гнезда 1–4 можно установить только графические процессоры того же типа.

    • Если между гнездами PCIe 5 и 8 установлен графический процессор, в другие гнезда 5–8 можно установить только графические процессоры того же типа.

  5. Если между гнездами PCIe 1 и 4 установлены графические процессоры (NVIDIA RTX A6000/A4500/A2/L4), эти гнезда не поддерживают адаптер RAID, адаптер HBA и ретаймер.

  6. Если между гнездами PCIe 5 и 8 установлены графические процессоры (NVIDIA RTX A6000/A4500/A2/L4), эти гнезда не поддерживают адаптер RAID, адаптер HBA и ретаймер.

  7. Во избежание возможных проблем с перегревом, измените настройку Misc в BIOS с Option3 (значение по умолчанию) на Option1, если соблюдаются следующие два условия:
    • Сервер оборудован адаптером графического процессора.

    • Версия микропрограммы UEFI — ESE122T или выше.

    Сведения о том, как изменить настройку Misc, см. в разделе https://support.lenovo.com/us/en/solutions/TT1832.

Наверх



Процедура установки

  1. Найдите соответствующее гнездо PCIe по указанным выше правилам.

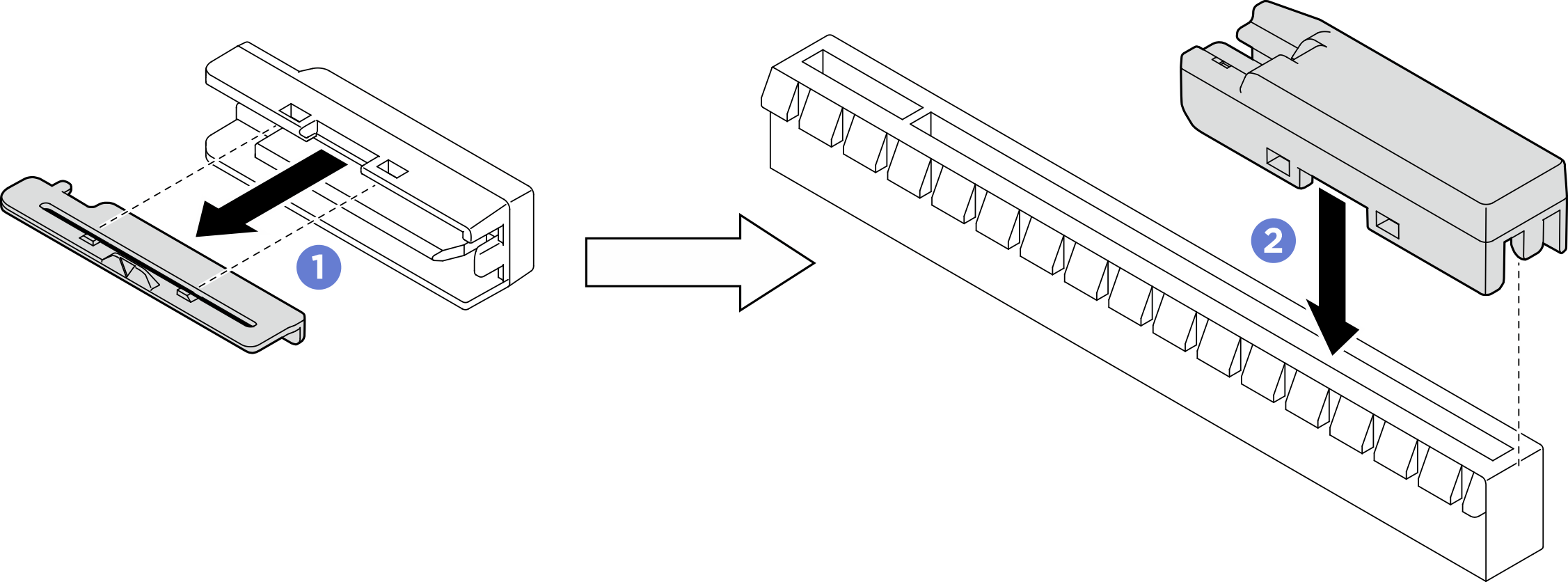

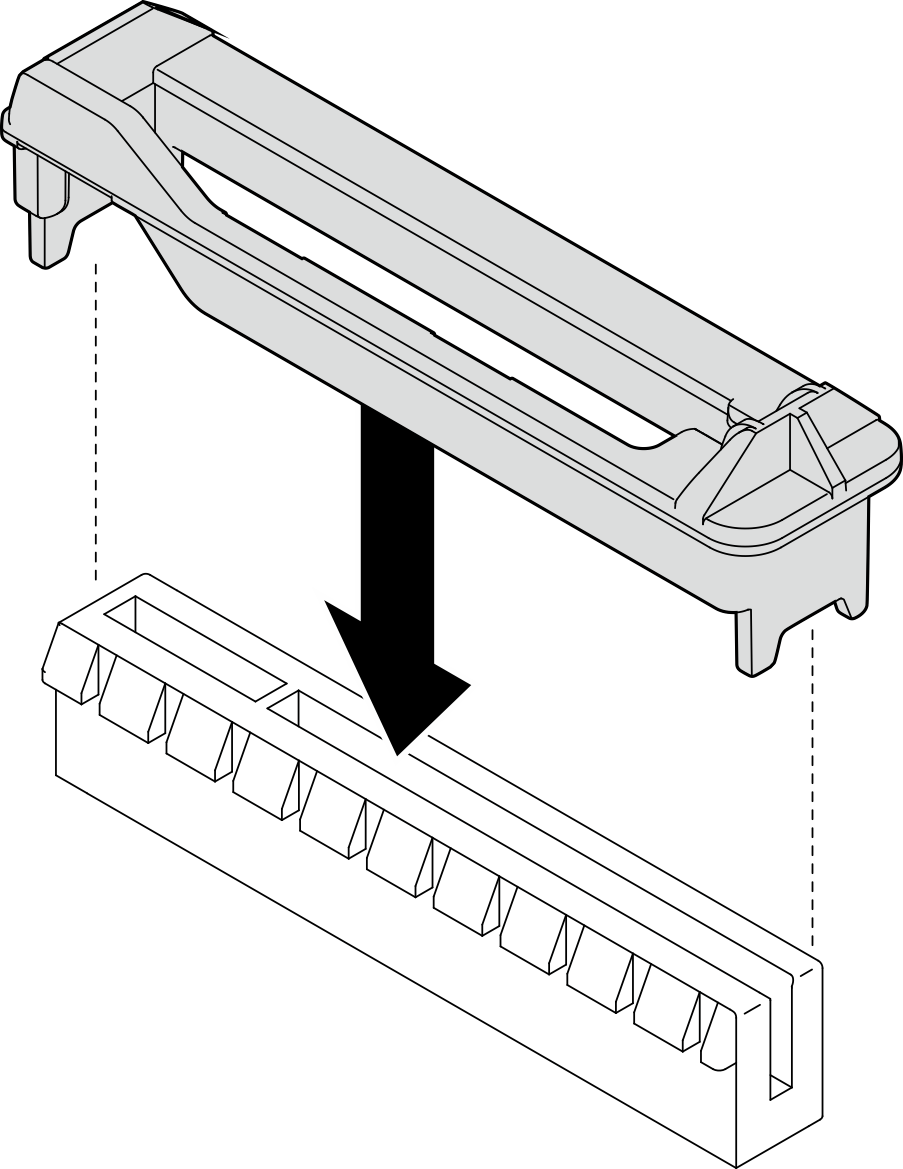

  2. Если в гнезде PCIe установлена крепежная скоба, удалите ее. Сохраните скобу для гнезда PCIe на случай, если она потребуется позже.
  3. Установите адаптер PCIe.
    Прим.
    • Убедитесь, что фиксатор адаптера PCIe находится в открытом положении.

    1. Совместите адаптер PCIe с гнездом PCIe; затем осторожно нажмите на оба края адаптера PCIe, пока он надежно не зафиксируется в гнезде PCIe.
    2. Зафиксируйте адаптер PCIe винтом.
    3. Закройте фиксатор адаптера PCIe.
      Рис. 1. Установка адаптера PCIe половинной длины
      PCIe adapter installation

После завершения

  1. Подключите к адаптеру PICe все необходимые кабели. См. раздел Прокладка внутренних кабелей.

  2. Если отсек вентиляторов и вентиляторы не установлены в раму, установите их обратно. См. разделы Установка блока отсека вентилятора и Установка модуля вентилятора.

  3. Если установлен один или несколько адаптеров графических процессоров A2/L4, установите один или два воздуховода для графических процессоров A2/L4 в соответствующее гнездо отсека вентиляторов и заглушку T4 на кожух сервера. См. разделы Установка воздуховода для графического процессора A2/L4 и Установка заглушки T4.
  4. Установите дефлектор. См. раздел Установка дефлектора.

  5. При необходимости установите на место все модули питания флэш-памяти. См. раздел Установка модуля питания флэш-памяти.

  6. Переустановите кожух сервера. См. раздел Установка кожуха сервера.

  7. Завершите замену компонентов. См. раздел Завершение замены компонентов.
