ติดตั้งอะแดปเตอร์ HL PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ PCIe ความยาวครึ่งเดียว (HL)

เกี่ยวกับงานนี้

S002
disconnect all power
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และถอดสายไฟทั้งหมดออกสำหรับงานนี้ โปรดดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

หมายเหตุ

กฎการติดตั้ง PCIe ที่มีโปรเซสเซอร์หนึ่งตัว

กฎและลำดับความสำคัญของช่องเสียบ PCIe ที่มีโปรเซสเซอร์หนึ่งตัว

เมื่อติดตั้งโปรเซสเซอร์เพียงตัวเดียว จะรองรับช่องเสียบ PCIe 1 ถึง 4 และ 9

รายการลำดับความสำคัญ:

  1. ความกว้างสองเท่า, FH/FL GPU:1 ช่องเสียบ 1 >> 3

  2. รีไทเมอร์: ช่องเสียบ 1 >> 3

  3. อะแดปเตอร์อีเทอร์เน็ต PCIe 4 ของ ThinkSystem Broadcom 57508 100GbE QSFP56 2 พอร์ต: ช่องเสียบ 1 >> 3

  4. GPU แบบความกว้างเดี่ยว, HH/HL:2

    • ThinkSystem NVIDIA A2 Passive GPU: ช่องเสียบ 2 >> 4 >> 1 >> 3
    • ThinkSystem NVIDIA L4 Passive GPU: แบ็คเพลน 1 >> 3 >> 2 >> 4
  5. อะแดปเตอร์ RAID 940-32i 8GB Flash PCIe Gen4 12Gb ของ ThinkSystem: ช่องเสียบ 9 เท่านั้น

  6. อะแดปเตอร์ RAID/HBA ภายนอกอื่นๆ: ช่องเสียบ 9 >> 1 >> 2 >> 3 >> 4

    • ปฏิบัติตามหลักการลำดับความสำคัญด้านล่าง:
      • x450 (Gen 4) >> x40 (Gen 4) >> x350 (Gen 3)

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 9450-16i 8GB Flash PCIe Gen4 24Gb >> อะแดปเตอร์ ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb

          อะแดปเตอร์ ThinkSystem RAID 540-16i PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 9350-8i 2GB Flash PCIe 12Gb

      • สำหรับรุ่นที่มีจำนวนหลักเท่ากัน ควรติดตั้งรุ่นที่มีหมายเลขสูงกว่าก่อนรุ่นที่มีหมายเลขต่ำกว่า

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 540-16i PCIe Gen4 12Gb

          อะแดปเตอร์ ThinkSystem RAID 9450-16i 8GB Flash PCIe Gen4 24Gb >> อะแดปเตอร์ ThinkSystem RAID 5450-16i PCIe Gen4 24Gb

      • 32i >> 16i >> 8i

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 940-16i 4GB Flash PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 940-8i 4GB Flash PCIe Gen4 12Gb

      • สำหรับอะแดปเตอร์ RAID หรือ HBA ที่มีรุ่นเดียวกัน ให้ติดตั้งรุ่นที่มีความจุสูงกว่าก่อน

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 940-16i 4GB Flash PCIe Gen4 12Gb

    • ไม่อนุญาตให้ติดตั้งอะแดปเตอร์ RAID/HBA ที่ต่างรุ่น (Gen 3 หรือ Gen 4) ร่วมกันในระบบเดียวกัน

    • ไม่อนุญาตให้ใช้อะแดปเตอร์ RAID/HBA X350/X450 ร่วมกับอะแดปเตอร์ RAID/HBA X40 ในระบบเดียวกัน.

  7. อะแดปเตอร์ Ethernet อื่นๆ: ช่องเสียบ 9 >> 2 >> 3 >> 4

  8. อะแดปเตอร์ RAID ภายนอก, HBA และอะแดปเตอร์ Ethernet อื่นๆ ที่มีลำดับความสำคัญต่ำกว่า: ช่องเสียบ 9 >> 1 >> 2 >> 3 >> 4

กลับไปที่ด้านบน



กฎการติดตั้ง PCIe ที่มีโปรเซสเซอร์สองตัว

กฎและลำดับความสำคัญของช่องเสียบ PCIe ที่มีโปรเซสเซอร์สองตัว

เมื่อติดตั้งโปรเซสเซอร์สองตัว จะรองรับช่องเสียบ PCIe ทั้ง 9 ช่อง

รายการลำดับความสำคัญ:

  1. ความกว้างสองเท่า, FH/FL GPU:1 ช่องเสียบ 1 >> 3 >> 7 >> 5

  2. รีไทเมอร์: ช่องเสียบ 7 >> 5 >> 1 >> 3

  3. อะแดปเตอร์อีเทอร์เน็ต PCIe 4 ของ ThinkSystem Broadcom 57508 100GbE QSFP56 2 พอร์ต: ช่องเสียบ 1 >> 3 >> 7 >> 5

  4. GPU แบบความกว้างเดี่ยว, HH/HL:2

    • ThinkSystem NVIDIA A2 Passive GPU: ช่องเสียบ 2 >> 4 >> 7 >> 5 >> 1>> 3 >> 6 >> 8
    • ThinkSystem NVIDIA L4 Passive GPU: ช่องเสียบ 1 >> 3 >> 7 >> 5 >> 2 >> 4 >> 6 >> 8
  5. อะแดปเตอร์ ThinkSystem RAID 940-32i 8GB Flash PCIe Gen4 12Gb: ช่องเสียบ 9 >> 5 >> 6 >> 7 >> 8

  6. อะแดปเตอร์ RAID/HBA ภายนอก: ช่องเสียบ 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8
    หมายเหตุ

    สำหรับ อะแดปเตอร์ ThinkSystem RAID X450-8i/16i PCIe Gen4: ช่องเสียบ 9 >> 1 >> 2 >> 3 >> 4 >> 6 >> 7 >> 8

    • ปฏิบัติตามหลักการลำดับความสำคัญด้านล่างสำหรับการติดตั้ง:
      • x450 (Gen 4) >> x40 (Gen 4) >> x350 (Gen 3)

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 9450-16i 8GB Flash PCIe Gen4 24Gb >> อะแดปเตอร์ ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb

          อะแดปเตอร์ ThinkSystem RAID 540-16i PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 9350-8i 2GB Flash PCIe 12Gb

      • สำหรับรุ่นที่มีจำนวนหลักเท่ากัน ควรติดตั้งรุ่นที่มีหมายเลขสูงกว่าก่อนรุ่นที่มีหมายเลขต่ำกว่า

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 540-16i PCIe Gen4 12Gb

          อะแดปเตอร์ ThinkSystem RAID 9450-16i 8GB Flash PCIe Gen4 24Gb >> อะแดปเตอร์ ThinkSystem RAID 5450-16i PCIe Gen4 24Gb

      • 32i >> 16i >> 8i

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 940-16i 4GB Flash PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 940-8i 4GB Flash PCIe Gen4 12Gb

      • สำหรับอะแดปเตอร์ RAID หรือ HBA ที่มีรุ่นเดียวกัน ให้ติดตั้งรุ่นที่มีความจุสูงกว่าก่อน

        • ตัวอย่าง:

          อะแดปเตอร์ ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb >> อะแดปเตอร์ ThinkSystem RAID 940-16i 4GB Flash PCIe Gen4 12Gb

    • ไม่อนุญาตให้ติดตั้งอะแดปเตอร์ RAID/HBA ที่ต่างรุ่น (Gen 3 หรือ Gen 4) ร่วมกันในระบบเดียวกัน

    • ไม่อนุญาตให้ใช้อะแดปเตอร์ RAID/HBA X350/X450 ร่วมกับอะแดปเตอร์ RAID/HBA X40 ในระบบเดียวกัน.

  7. อะแดปเตอร์ Ethernet อื่นๆ: ช่องเสียบ 9 >> 2 >> 3 >> 4 >> 6 >> 7 >> 8

  8. อะแดปเตอร์ RAID ภายนอก, HBA และอะแดปเตอร์ Ethernet อื่นๆ ที่มีลำดับความสำคัญต่ำกว่า: ช่องเสียบ 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8

กลับไปที่ด้านบน



กฎการติดตั้ง GPU

กฎการติดตั้ง GPU
  1. การติดตั้ง อะแดปเตอร์ GPU แบบความยาวปกติความกว้างสองเท่า ควรเป็นไปตามกฎที่ระบุด้านล่าง:

    • ปฏิบัติตามลำดับการติดตั้ง: ช่องเสียบ 1 >> 3 >> 7 >> 5

    • ต้องมีการติดตั้ง ช่องใส่อะแดปเตอร์ FL PCIe ให้สอดคล้องกันกับช่องเสียบ PCIe สำหรับอะแดปเตอร์ FL GPU ที่จะติดตั้ง โปรดดู การเปลี่ยนช่องใส่อะแดปเตอร์ FL PCIe สำหรับการติดตั้งและการถอดช่องใส่อะแดปเตอร์ PCIe
    • เมื่อติดตั้งอะแดปเตอร์ FL DW GPU ในช่องเสียบ PCIe 1 จะสามารถติดตั้ง GPU ประเภทเดียวกันในช่องเสียบ 3 ได้เท่านั้น สามารถติดตั้ง FL DW GPU ประเภทอื่นๆ ในช่องเสียบ 7 และช่องเสียบ 5

    • เมื่อมีการติดตั้ง FL GPU เพียงตัวเดียวระหว่างช่องเสียบ PCIe 1 และ 4 หรือระหว่างช่องเสียบ 5 และ 8 จำเป็นต้องติดตั้ง แผงครอบ FL GPU หนึ่งหรือสองตัวบนแผ่นกั้นลมด้านเดียวกันของ FL GPU เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม
    • โปรดดู การเปลี่ยนแผงครอบ FL GPU สำหรับการติดตั้งและถอดแผงครอบ FL GPU

  2. การติดตั้ง อะแดปเตอร์ ThinkSystem NVIDIA A2/L4 GPU ควรเป็นไปตามกฎที่ระบุด้านล่าง:
    • เมื่อติดตั้ง ThinkSystem NVIDIA A2/L4 GPU

      • ระหว่างช่องเสียบ PCIe 1 และ 4: ช่องเสียบอื่นระหว่างช่องเสียบ 1 และ 4 รองรับเฉพาะอะแดปเตอร์ PCIe ขนาดปกติ

      • ระหว่างช่องเสียบ PCIe 5 และ 8: ช่องเสียบอื่นระหว่างช่องเสียบ 5 และ 8 รองรับเฉพาะอะแดปเตอร์ PCIe ขนาดปกติ

    • เมื่อติดตั้ง A2/L4 GPU ระหว่างช่องเสียบ PCIe 1 และ 4 หรือระหว่างช่องเสียบ PCIe 5 และ 8 ต้องติดตั้ง ชุดดูดอากาศ A2/L4 GPU บนตัวครอบพัดลมด้านเดียวกับ A2/L4 GPU ที่ติดตั้งเพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม โปรดดู การเปลี่ยนชุดดูดอากาศ A2/L4 GPU สำหรับการติดตั้งและถอดชุดดูดอากาศ A2/L4 GPU

    • ต้องติดตั้ง แผงครอบ T4 บนฝาครอบเซิร์ฟเวอร์เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม เมื่อมีการติดตั้งอะแดปเตอร์ A2/L4 GPU อย่างน้อยหนึ่งตัว โปรดดู การเปลี่ยนแผงครอบ T4 สำหรับการติดตั้งและถอดแผงครอบ T4
  3. สามารถติดตั้ง GPU แบบพาสซีพในช่องเสียบ PCIe 1, 3, 5 และ 7; สามารถติดตั้ง ThinkSystem NVIDIA A2/L4 GPU ในช่องเสียบ PCIe 1 ถึง 8

  4. ThinkSystem ST650 V3 ไม่รองรับการติดตั้ง GPU ผสมกันระหว่างช่องเสียบ PCIe 1 และ 4 หรือระหว่างช่องเสียบ 5 และ 8
    • เมื่อติดตั้ง GPU ระหว่างช่องเสียบ PCIe 1 และ 4 สามารถติดตั้ง GPU ประเภทเดียวกันเท่านั้นในช่องเสียบอื่นระหว่าง 1 ถึง 4

    • เมื่อติดตั้ง GPU ระหว่างช่องเสียบ PCIe 5 และ 8 สามารถติดตั้ง GPU ประเภทเดียวกันเท่านั้นในช่องเสียบอื่นระหว่าง 5 ถึง 8

  5. เมื่อติดตั้ง GPU (NVIDIA RTX A6000/A4500/A2/L4) ระหว่างช่องเสียบ PCIe 1 และ 4 ช่องเสียบเหล่านี้จะไม่รองรับอะแดปเตอร์ RAID, HBA หรือรีไทเมอร์

  6. เมื่อติดตั้ง GPU (NVIDIA RTX A6000/A4500/A2/L4) ระหว่างช่องเสียบ PCIe 5 และ 8 ช่องเสียบเหล่านี้จะไม่รองรับอะแดปเตอร์ RAID, HBA หรือรีไทเมอร์

  7. เพื่อป้องกันไม่ให้เกิดปัญหาด้านความร้อนที่อาจเกิดขึ้น ให้เปลี่ยนการตั้งค่า Misc ใน BIOS จาก Option3 (ค่าเริ่มต้น) เป็น Option1 หากตรงตามเงื่อนไขสองข้อต่อไปนี้:
    • เซิร์ฟเวอร์ติดตั้งอะแดปเตอร์ GPU

    • เฟิร์มแวร์ UEFI เป็นเวอร์ชัน ESE122T หรือใหม่กว่า

    สามารถดูวิธีการเปลี่ยนแปลงการตั้งค่า Misc ได้ที่ https://support.lenovo.com/us/en/solutions/TT1832

กลับไปที่ด้านบน



ขั้นตอนการติดตั้ง

  1. ค้นหาช่องเสียบ PCIe ที่ใช้ได้โดยยึดตามกฎที่ระบุไว้ข้างต้น
  2. หากมีโครงยึดติดตั้งอยู่ในช่องเสียบ PCIe ให้ถอดออก เก็บโครงยึดสำหรับช่องเสียบ PCIe ไว้เผื่อจำเป็นต้องใช้ในภายหลัง
  3. สำหรับอะแดปเตอร์ PCIe รุ่น 9450-8i, 5450-16i, 9450-16i และ 4450-16i โปรดตรวจสอบให้แน่ใจว่าติดตั้งตัวยึดช่อง PCIe x8 หรือ x16 เข้ากับขั้วต่อ PCIe แล้ว

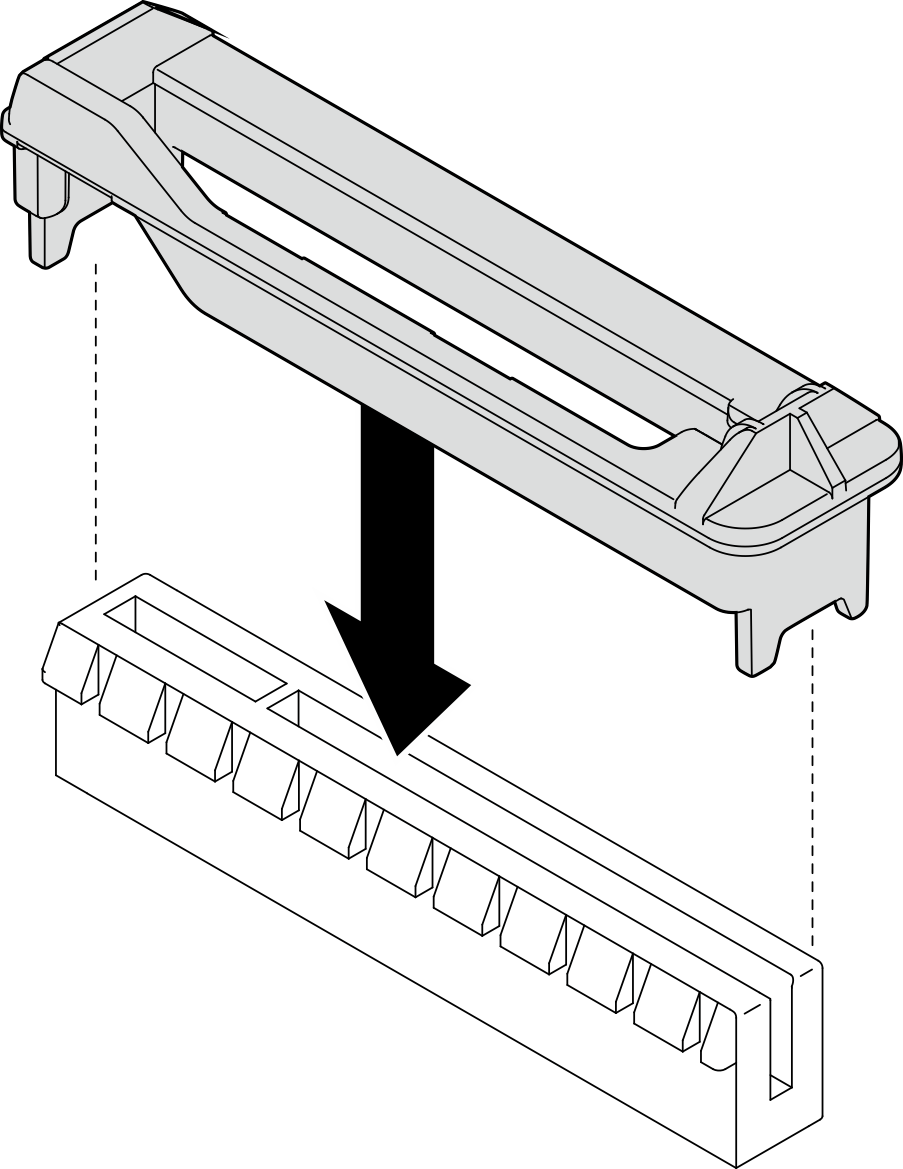

    x8 ตัวยึดช่องเสียบ PCIe
    รูปที่ 1. x8 ตัวยึดช่องเสียบ PCIe

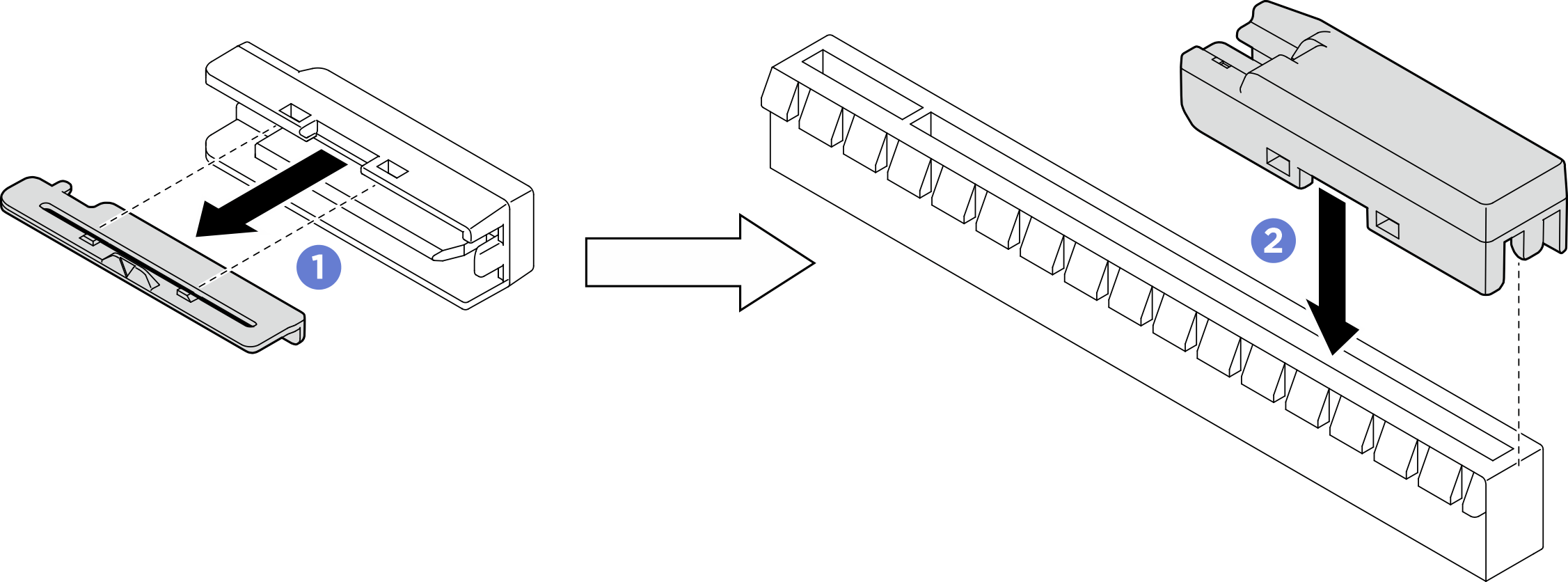

    x16 ตัวยึดช่องเสียบ PCIe
    1. จับสลักของแผงครอบพลาสติกไว้ จากนั้นถอดแผงครอบพลาสติกออกจากตัวยึดช่อง PCIe
    2. จัดแนวตัวยึดช่อง PCIe ให้ตรงกับขั้วต่อ PCIe บนแผงระบบ จากนั้นติดตั้งตัวยึดช่องเสียบ PCIe ลงบนขั้วต่อ PCIe
      รูปที่ 2. x16 ตัวยึดช่องเสียบ PCIe

  4. ติดตั้งอะแดปเตอร์ PCIe
    หมายเหตุ
    • ตรวจสอบให้แน่ใจว่าส่วนยึดอะแดปเตอร์ PCIe อยู่ในตำแหน่งเปิด

    1. จัดแนวอะแดปเตอร์ PCIe กับช่องเสียบ PCIe จากนั้น ค่อยๆ กดปลายทั้งสองข้างของอะแดปเตอร์ PCIe ลงจนกว่าจะแน่นเข้าที่ดีในช่องเสียบ PCIe
    2. ขันสกรูเพื่อยึดอะแดปเตอร์ PCIe
    3. ปิดส่วนยึดอะแดปเตอร์ PCIe
      รูปที่ 3. การติดตั้งอะแดปเตอร์ HL PCIe
      PCIe adapter installation

หลังจากดำเนินการเสร็จ

  1. เชื่อมต่อสายที่จำเป็นทั้งหมดเข้ากับอะแดปเตอร์ PCIe โปรดดู การเดินสายภายใน

  2. หากไม่ได้ติดตั้งตัวครอบพัดลมและพัดลมในตัวเครื่อง ให้ติดตั้งกลับเข้าที่ โปรดดู ติดตั้งส่วนประกอบตัวครอบพัดลม และ ติดตั้งโมดูลพัดลม

  3. หากมีการติดตั้ง อะแดปเตอร์ A2/L4 GPU หนึ่งตัวขึ้นไป ให้ติดตั้งชุดดูดอากาศ A2/L4 GPU หนึ่งหนือสองตัวไปยังช่องเสียบที่สอดคล้องกันบนตัวครอบพัดลม และติดตั้งแผงครอบ T4 ไปยังฝาครอบเซิร์ฟเวอร์ โปรดดู ติดตั้งชุดดูดอากาศ A2/L4 GPU และ ติดตั้งแผงครอบ T4
  4. ติดตั้งแผ่นกั้นลมกลับเข้าที่ โปรดดู ติดตั้งแผ่นกั้นลม

  5. ติดตั้งโมดูลพลังงานแบบแฟลชกลับเข้าที่ หากจำเป็น โปรดดู ติดตั้งโมดูลพลังงานแบบแฟลช

  6. ติดตั้งฝาครอบเซิร์ฟเวอร์กลับเข้าที่ โปรดดู ติดตั้งฝาครอบเซิร์ฟเวอร์

  7. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ โปรดดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
