Installazione di un adattatore PCIe HL

Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe half-length (HL).

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e scollegare tutti i cavi di alimentazione per questa attività. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota

Regole di installazione PCIe con un processore​

Regole e priorità per gli slot PCIe con un processore

Quando è installato un solo processore, sono supportati gli slot PCIe da 1 a 4 e 9.

Elencati per priorità:

  1. GPU FH/FL, double-width:1 slot 1 >> 3

  2. Retimer: slot 1 >> 3

  3. Adattatore Ethernet ThinkSystem Broadcom 57508 QSFP56 PCIe 4 a 2 porte da 100 GbE: slot 1 >> 3

  4. GPU HH/HL, single-width (GPU ThinkSystem NVIDIA A2):2 slot 1 >> 3 >> 2 >> 4

  5. Adattatore ThinkSystem RAID 940-32i 8 GB Flash PCIe Gen4 12 Gb: solo slot 9

  6. Altri adattatori RAID/HBA esterni: slot 9 >> 1 >> 2 >> 3 >> 4

    • Seguire le indicazioni di priorità elencate di seguito:

      • Gli adattatori RAID o gli HBA con un nome di modello a 3 cifre devono essere installati prima di quelli con un nome di modello a 4 cifre. Per i modelli con lo stesso numero di cifre, installarli nell'ordine dal numero più alto a quello più basso.

        • Ad esempio:

          Adattatore ThinkSystem RAID 540-16i PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 9350-16i 4 GB Flash PCIe 12 Gb

          ThinkSystem 440-8i SAS/SATA PCIe Gen4 12 Gb HBA >> ThinkSystem 4350-8i SAS/SATA 12 Gb HBA

          Adattatore ThinkSystem RAID 940-16i 4 GB Flash PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 540-16i PCIe Gen4 12 Gb

      • 16i >> 8i

        • Ad esempio:

          Adattatore ThinkSystem RAID 940-16i 4 GB Flash PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 940-8i 4 GB Flash PCIe Gen4 12 Gb

      • Per gli adattatori RAID o gli HBA dello stesso modello, installare prima quelli con capacità superiore.

        • Ad esempio:

          Adattatore ThinkSystem RAID 940-16i 8 GB Flash PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 940-16i 4 GB Flash PCIe Gen4 12 Gb

  7. Altri adattatori Ethernet: slot 9 >> 2 >> 3 >> 4

  8. Altri adattatori RAID esterni, HBA e adattatori Ethernet con priorità inferiore: slot 9 >> 1 >> 2 >> 3 >> 4

Torna all'inizio

　

Regole di installazione PCIe con due processori​

Regole e priorità per gli slot PCIe con due processori

Con due processori installati, sono supportati tutti e 9 gli slot PCIe.

Elencati per priorità:

  1. GPU FH/FL, double-width:1 slot 1 >> 3 >> 7 >> 5

  2. Retimer: slot 7 >> 5 >> 1 >> 3

  3. Adattatore Ethernet ThinkSystem Broadcom 57508 QSFP56 PCIe 4 a 2 porte da 100 GbE: slot 1 >> 3 >> 7 >> 5

  4. GPU HH/HL, single-width (GPU ThinkSystem NVIDIA A2):2 slot 1 >> 3 >> 7 >> 5 >> 2 >> 4 >> 6 >> 8

  5. Adattatore ThinkSystem RAID 940-32i 8 GB Flash PCIe Gen4 12 Gb: slot 9 >> 5 >> 6 >> 7 >> 8

  6. Altri adattatori RAID/HBA esterni: slot 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8

    • Per l'installazione seguire le indicazioni di priorità elencate di seguito:

      • Gli adattatori RAID o gli HBA con un nome di modello a 3 cifre devono essere installati prima di quelli con un nome di modello a 4 cifre. Per i modelli con lo stesso numero di cifre, installarli nell'ordine dal numero più alto a quello più basso.

        • Ad esempio:

          Adattatore ThinkSystem RAID 540-16i PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 9350-16i 4 GB Flash PCIe 12 Gb

          ThinkSystem 440-8i SAS/SATA PCIe Gen4 12 Gb HBA >> ThinkSystem 4350-8i SAS/SATA 12 Gb HBA

          Adattatore ThinkSystem RAID 940-16i 4 GB Flash PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 540-16i PCIe Gen4 12 Gb

      • 16i >> 8i

        • Ad esempio:

          Adattatore ThinkSystem RAID 940-16i 4 GB Flash PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 940-8i 4 GB Flash PCIe Gen4 12 Gb

      • Per gli adattatori RAID o gli HBA dello stesso modello, installare prima quelli con capacità superiore.

        • Ad esempio:

          Adattatore ThinkSystem RAID 940-16i 8 GB Flash PCIe Gen4 12 Gb >> Adattatore ThinkSystem RAID 940-16i 4 GB Flash PCIe Gen4 12 Gb

  7. Altri adattatori Ethernet: slot 9 >> 2 >> 3 >> 4 >> 6 >> 7 >> 8

  8. Altri adattatori RAID esterni, HBA e adattatori Ethernet con priorità inferiore: slot 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8

Torna all'inizio

　

Regole di installazione della GPU​

Regole di installazione della GPU

  1. L'installazione di un adattatore GPU full-length, double-width deve seguire le regole specificate di seguito:

    • Seguire la sequenza di installazione: slot 1 >> 3 >> 7 >> 5

    • Per l'installazione degli adattatori GPU FL è necessario installare uno o due supporti degli adattatori PCIe FL corrispondenti agli slot PCIe. Vedere Sostituzione del supporto dell'adattatore PCIe FL per l'installazione e la rimozione di un supporto dell'adattatore PCIe.

    • Quando nello slot PCIe 1 è installato un adattatore GPU FL DW, nello slot 3 può essere installato solo lo stesso tipo di GPU. Nello slot 7 e quindi nello slot 5 è possibile installare tipi diversi di GPU FL DW.

    • Quando è installata una sola GPU FL tra gli slot PCIe 1 e 4 oppure tra gli slot 5 e 8, è necessario installare uno o due elementi di riempimento GPU FL sul deflettore d'aria sullo stesso lato della GPU FL per un corretto raffreddamento e per consentire la circolazione dell'aria.

    • Vedere Sostituzione dell'elemento di riempimento GPU FL per l'installazione e la rimozione di un elemento di riempimento GPU FL.

  2. L'installazione di un adattatore GPU ThinkSystem NVIDIA A2/L4 deve seguire le regole specificate di seguito:

    • Quando è installata una A2/L4 GPU ThinkSystem NVIDIA:

      • tra gli slot PCIe 1 e 4: gli altri slot tra gli slot 1 e 4 supportano solo adattatori PCIe low profile

      • tra gli slot PCIe 5 e 8: gli altri slot tra gli slot 5 e 8 supportano solo adattatori PCIe low profile

    • Quando sono installate una o più GPU A2/L4 tra gli slot PCIe 1 e 4 o tra gli slot PCIe 5 e 8, è necessario installare uno o due condotti dell'aria GPU A2/L4 sull'alloggiamento della ventola sullo stesso lato della GPU A2/L4 installata per un corretto raffreddamento e per consentire la circolazione dell'aria. Vedi Sostituzione del condotto dell'aria GPU A2/L4 per l'installazione e la rimozione di un condotto d'aria GPU A2/L4.

    • Quando sono installati uno o più adattatori GPU A2/L4, è necessario installare un elemento di riempimento T4 sul coperchio del server per un corretto raffreddamento e per consentire la circolazione dell'aria. Vedi Sostituzione dell'elemento di riempimento T4 per l'installazione e la rimozione di un copri-T4.

  3. Le GPU attive possono essere installate negli slot PCIe 1, 3, 5 e 7, mentre le GPU ThinkSystem NVIDIA A2/L4 possono essere installate negli slot PCIe da 1 a 8.

  4. ThinkSystem ST650 V3 non supporta la combinazione di GPU tra gli slot PCIe 1 e 4 o tra gli slot 5 e 8.

    • Quando è installata una GPU tra gli slot PCIe 1 e 4, è possibile installare solo lo stesso tipo di GPU negli altri slot tra 1 e 4.

    • Quando è installata una GPU tra gli slot PCIe 5 e 8, è possibile installare solo lo stesso tipo di GPU negli altri slot tra 5 e 8.

  5. Quando le GPU (NVIDIA RTX A6000/A4500/A2/L4) sono installate tra gli slot PCIe 1 e 4, questi slot non supportano alcun adattatore RAID, HBA o retimer.

  6. Quando le GPU (NVIDIA RTX A6000/A4500/A2/L4) sono installate tra gli slot PCIe 5 e 8, questi slot non supportano alcun adattatore RAID, HBA o retimer.

  7. Per evitare potenziali problemi termici, modificare l'impostazione Varie nel BIOS da Option3 (valore predefinito) a Option1 se vengono soddisfatte le seguenti due condizioni:

    • Il server è dotato di un adattatore GPU.

    • La versione firmware UEFI è ESE122T o successiva.

    Per il metodo di modifica dell'impostazione Varie, vedere https://support.lenovo.com/us/en/solutions/TT1832.

Torna all'inizio

　

Procedura di installazione​

  1. Individuare lo slot PCIe applicabile in base alle regole sopra indicate.

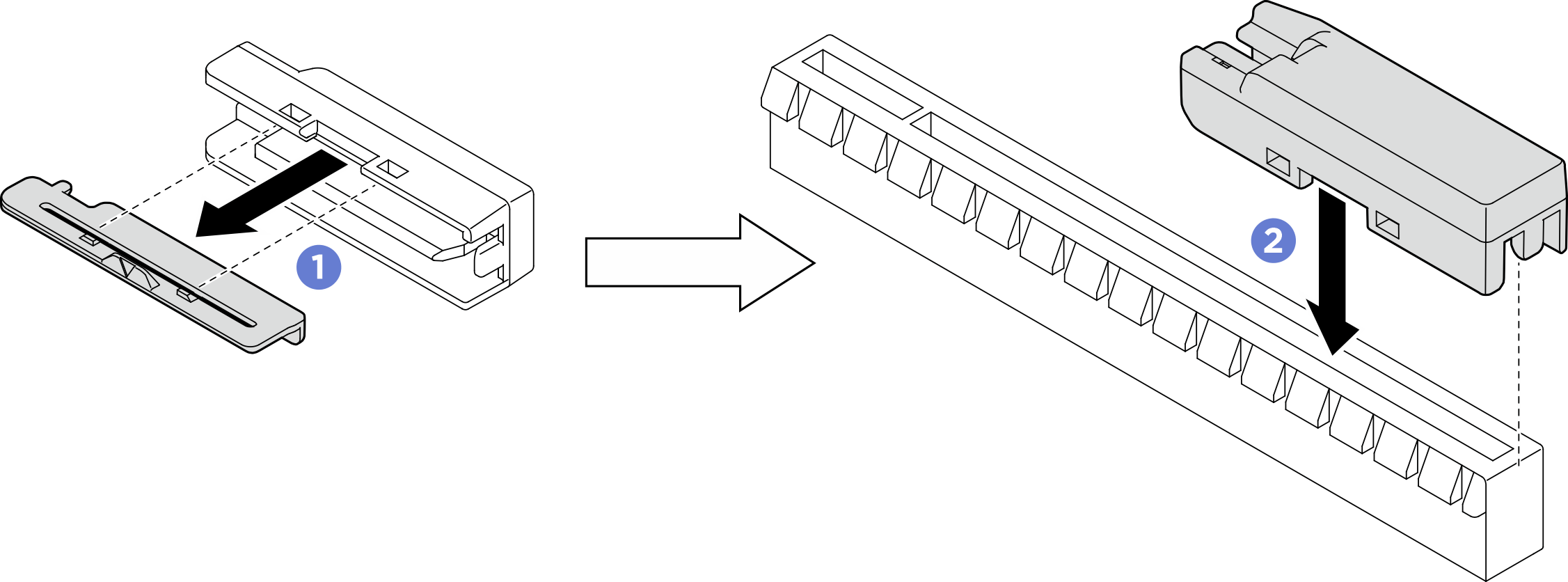

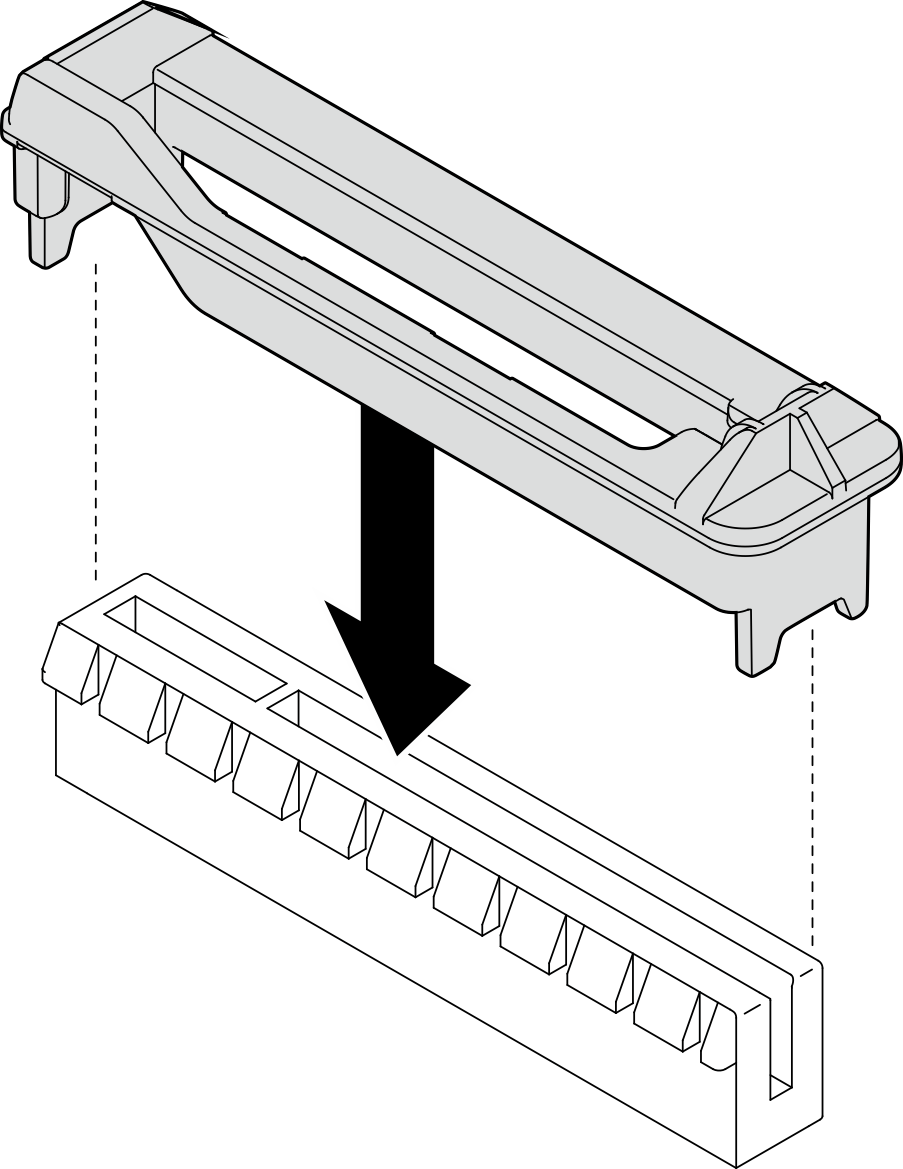

  2. Se nello slot PCIe è stata installata una staffa, rimuoverla. Conservare la staffa per lo slot PCIe nel caso in cui sia necessaria in un secondo momento.
  3. Installare l'adattatore PCIe.
    Nota

    • Assicurarsi che il fermo dell'adattatore PCIe sia in posizione di apertura.

    1. Allineare l'adattatore PCIe al relativo slot, premere quindi delicatamente entrambe le estremità dell'adattatore PCIe finché non si blocca saldamente in posizione nello slot.
    2. Serra la vite per fissare l'adattatore PCIe.
    3. Chiudere il fermo dell'adattatore PCIe.
      Figura 1. Installazione di un adattatore PCIe HL
      PCIe adapter installation

Dopo aver terminato

  1. Collega tutti i cavi necessari all'adattatore PCIe. Vedere Instradamento dei cavi interni.

  2. Se la gabbia delle ventole e le ventole non sono installate nel telaio, reinstallale. Vedere Installazione dell'assieme dell'alloggiamento della ventola e Installazione di un modulo della ventola.

  3. Se sono installati uno o più adattatori GPU A2/L4, installare uno o più condotti dell'aria GPU A2/L4 nello slot corrispondente sull'alloggiamento della ventola e installare un elemento di riempimento T4 sul coperchio del server. Vedere Installazione di un condotto dell'aria GPU A2/L4 e Installazione di un elemento di riempimento T4.

  4. Reinstallare il deflettore d'aria. Vedere Installazione di un deflettore d'aria.

  5. Reinstalla tutti i moduli di alimentazione flash, se necessario. Vedere Installazione di un modulo di alimentazione flash.

  6. Reinstallare il coperchio del server. Vedere Installazione di un coperchio del server.

  7. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Torna all'inizio

Video dimostrativo

Guarda la procedura su YouTube
