安裝 HL PCIe 配接卡

請依照本節中的指示安裝半長 (HL) PCIe 配接卡。

關於此作業

S002

disconnect all power

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器電源並拔掉所有電源線，以進行此作業。請參閱關閉伺服器電源。
將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註

視特定類型而定，PCIe 配接卡看起來可能與本節中的圖例不同。
請使用 PCIe 配接卡隨附的任何文件，除了本主題的指示之外，還必須遵循隨附文件中的指示操作。
此伺服器中有九個 PCIe 插槽。若要安裝一個或多個新的 PCIe 配接卡，請遵循下面列出的 PCIe 插槽規則和優先順序：
- 一個處理器的 PCIe 安裝規則
- 兩個處理器的 PCIe 安裝規則
- GPU 安裝規則
- 若要更換現有的 PCIe 配接卡，請跳至安裝程序：HL PCIe 配接卡的安裝程序
如需瞭解主機板上每個 PCIe 插槽和相關接頭的位置，請參閱主機板接頭。
如需瞭解全長型 GPU 配接卡的安裝程序，請參閱安裝 FL GPU 配接卡。

一個處理器的 PCIe 安裝規則

一個處理器的 PCIe 插槽規則和優先順序

僅安裝一個處理器時，支援 PCIe 插槽 1 至 4 和 9。

按優先順序列出：

雙倍寬、FH/FL GPU：¹ 插槽 1 >> 3
重定時器：插槽 1 >> 3
ThinkSystem Broadcom 57508 100GbE QSFP56 2 埠 PCIe 4 乙太網路配接卡：插槽 1 >> 3
單倍寬、HH/HL GPU (ThinkSystem NVIDIA A2 GPU)：² 插槽 1 >> 3 >> 2 >> 4
ThinkSystem RAID 940-32i 8GB 快閃記憶體 PCIe Gen4 12Gb 配接卡：僅限插槽 9
其他外部 RAID/HBA 配接卡：插槽 9 >> 1 >> 2 >> 3 >> 4
- 遵循下面列出的優先順序原則：
  - 型號名稱為 3 位數的 RAID 配接卡安裝順序在型號名稱為 4 位數的配接卡之前。對於位數相同的型號，數字較高者的安裝順序在數字較低者之前。
    - 例如：
      ThinkSystem RAID 540-16i PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 9350-16i 4GB 快閃記憶體 PCIe 12Gb 配接卡
      ThinkSystem 440-8i SAS/SATA PCIe Gen4 12Gb HBA >> ThinkSystem 4350-8i SAS/SATA 12Gb HBA
      ThinkSystem RAID 940-16i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 540-16i PCIe Gen4 12Gb 配接卡
  - 16i >> 8i
    - 例如：
      ThinkSystem RAID 940-16i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 940-8i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡
  - 對於同一型號的 RAID 配接卡或 HBA，先安裝容量較高者。
    - 例如：
      ThinkSystem RAID 940-16i 8GB 快閃記憶體 PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 940-16i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡
其他乙太網路配接卡：插槽 9 >> 2 >> 3 >> 4
優先順序較低的其他外部 RAID 配接卡、HBA 和乙太網路配接卡：插槽 9 >> 1 >> 2 >> 3 >> 4

　

兩個處理器的 PCIe 安裝規則

兩個處理器的 PCIe 插槽規則和優先順序

安裝兩個處理器時，支援所有 9 個 PCIe 插槽。

按優先順序列出：

雙倍寬、FH/FL GPU：¹ 插槽 1 >> 3 >> 7 >> 5
重定時器：插槽 7 >> 5 >> 1 >> 3
ThinkSystem Broadcom 57508 100GbE QSFP56 2 埠 PCIe 4 乙太網路配接卡：插槽 1 >> 3 >> 7 >> 5
單倍寬、HH/HL GPU (ThinkSystem NVIDIA A2 GPU)：² 插槽 1 >> 3 >> 7 >> 5 >> 2 >> 4 >> 6 >> 8
ThinkSystem RAID 940-32i 8GB 快閃記憶體 PCIe Gen4 12Gb 配接卡：插槽 9 >> 5 >> 6 >> 7 >> 8
其他外部 RAID/HBA 配接卡：插槽 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8
- 遵循下面列出的優先順序原則進行安裝：
  - 型號名稱為 3 位數的 RAID 配接卡安裝順序在型號名稱為 4 位數的配接卡之前。對於位數相同的型號，數字較高者的安裝順序在數字較低者之前。
    - 例如：
      ThinkSystem RAID 540-16i PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 9350-16i 4GB 快閃記憶體 PCIe 12Gb 配接卡
      ThinkSystem 440-8i SAS/SATA PCIe Gen4 12Gb HBA >> ThinkSystem 4350-8i SAS/SATA 12Gb HBA
      ThinkSystem RAID 940-16i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 540-16i PCIe Gen4 12Gb 配接卡
  - 16i >> 8i
    - 例如：
      ThinkSystem RAID 940-16i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 940-8i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡
  - 對於同一型號的 RAID 配接卡或 HBA，先安裝容量較高者。
    - 例如：
      ThinkSystem RAID 940-16i 8GB 快閃記憶體 PCIe Gen4 12Gb 配接卡 >> ThinkSystem RAID 940-16i 4GB 快閃記憶體 PCIe Gen4 12Gb 配接卡
其他乙太網路配接卡：插槽 9 >> 2 >> 3 >> 4 >> 6 >> 7 >> 8
優先順序較低的其他外部 RAID 配接卡、HBA 和乙太網路配接卡：插槽 9 >> 1 >> 2 >> 3 >> 4 >> 5 >> 6 >> 7 >> 8

　

GPU 安裝規則

GPU 安裝規則

全長雙寬 GPU 配接卡的安裝應遵循以下規定的規則：
- 遵循安裝順序：插槽 1 >> 3 >> 7 >> 5
- 需要安裝一個或兩個 FL PCIe 配接卡匣，以對應要安裝 FL GPU 配接卡的 PCIe 插槽。請參閱更換 FL PCIe 配接卡匣以瞭解 PCIe 配接卡匣的安裝和卸下程序。
- 當 FL DW GPU 配接卡安裝在 PCIe 插槽 1 時，只能在插槽 3 安裝相同類型的 GPU；不同類型的 FL DW GPU 可以安裝在插槽 7，然後是插槽 5。
- 當 PCIe 插槽 1 和 4 或插槽 5 和 8 之間只安裝了一個 FL GPU 時，需要在 FL GPU 同側的空氣擋板上安裝一個或兩個 FL GPU 填充板，以維持適當散熱和氣流。
- 請參閱更換 FL GPU 填充板以瞭解 FL GPU 填充板的安裝和卸下程序。
ThinkSystem NVIDIA A2/L4 GPU 配接卡的安裝應遵循以下規定的規則：
- 安裝了 ThinkSystem NVIDIA A2/L4 GPU 時：
  - PCIe 插槽 1 和 4 之間：插槽 1 和 4 之間的其他插槽僅支援半高 PCIe 配接卡
  - PCIe 插槽 5 和 8 之間：插槽 5 和 8 之間的其他插槽僅支援半高 PCIe 配接卡
- 當一個或多個 A2/L4 GPU 安裝在 PCIe 插槽 1 和 4 或 PCIe 插槽 5 和 8 之間時，需要在與安裝的 A2/L4 GPU 同側的風扇機盒上安裝一個或兩個 A2/L4 GPU 空氣導管，以維持適當散熱和氣流。請參閱更換 A2/L4 GPU 空氣導管以瞭解 A2/L4 GPU 空氣導管的安裝和卸下程序。
- 安裝了一個或多個 A2/L4 GPU 配接卡時，需要在伺服器蓋板上安裝 T4 填充板，以維持適當散熱和氣流。請參閱更換 T4 填充板以瞭解 T4 填充板的安裝和卸下程序。
主動 GPU 可以安裝在 PCIe 插槽 1、3、5 和 7；ThinkSystem NVIDIA A2/L4 GPU 可以安裝在 PCIe 插槽 1 至 8。
ThinkSystem ST650 V3 不支援在 PCIe 插槽 1 和 4 或插槽 5 和 8 之間混合使用 GPU。
- 將 GPU 安裝在 PCIe 插槽 1 和 4 之間時，只有相同類型的 GPU 可以安裝在 1 和 4 之間的其他插槽。
- 將 GPU 安裝在 PCIe 插槽 5 和 8 之間時，只有相同類型的 GPU 可以安裝在 5 和 8 之間的其他插槽。
將 GPU (NVIDIA RTX A6000/A4500/A2/L4) 安裝在 PCIe 插槽 1 和 4 之間時，這些插槽不支援任何 RAID 配接卡、HBA 或重定時器。
將 GPU (NVIDIA RTX A6000/A4500/A2/L4) 安裝在 PCIe 插槽 5 和 8 之間時，這些插槽不支援任何 RAID 配接卡、HBA 或重定時器。
如果符合下列兩個條件，為了避免可能的散熱問題，請將 BIOS 中的 Misc 設定從 Option3（預設值）變更為 Option1：
- 伺服器配備了 GPU 配接卡。
- UEFI 韌體版本是 ESE122T 或更新版本。
如需變更 Misc 設定的方法，請參閱 https://support.lenovo.com/us/en/solutions/TT1832。

　

安裝程序

根據上述規則找到適用的 PCIe 插槽。

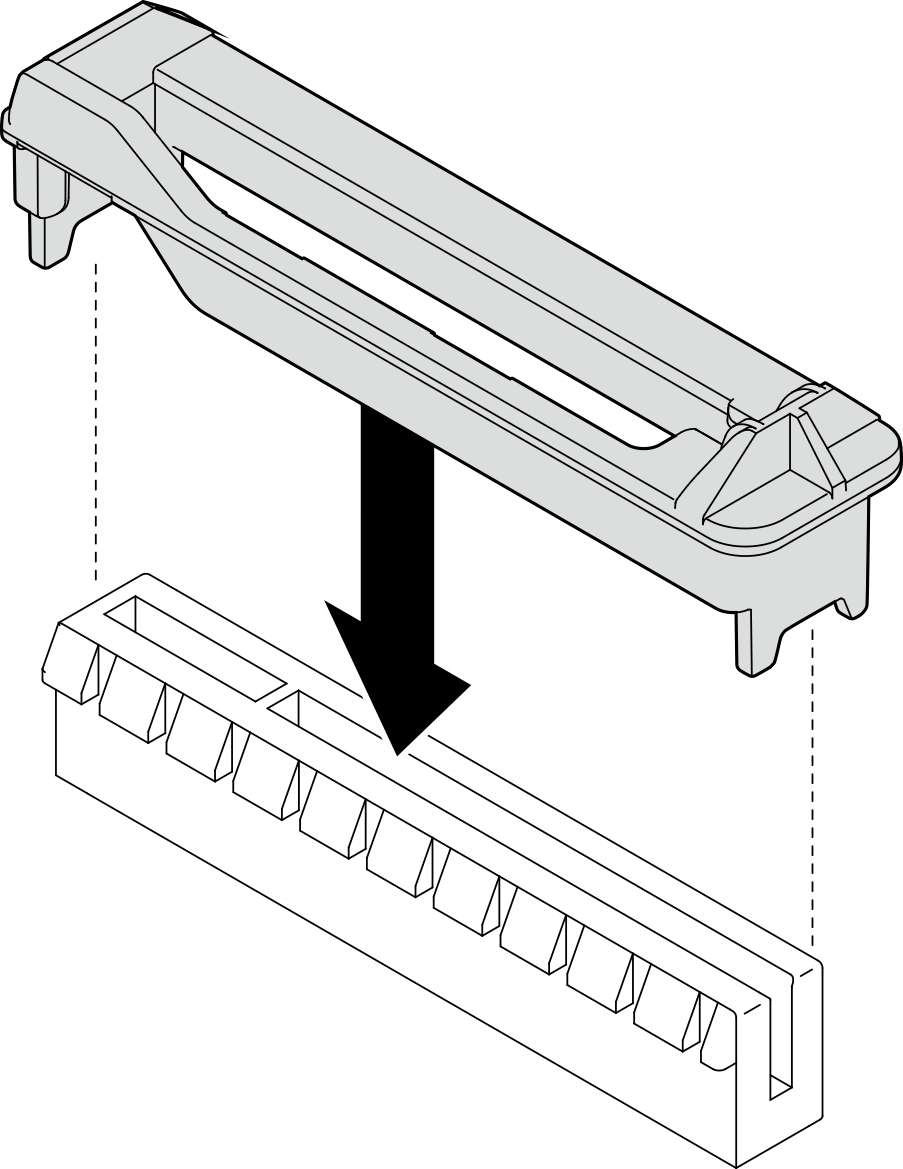

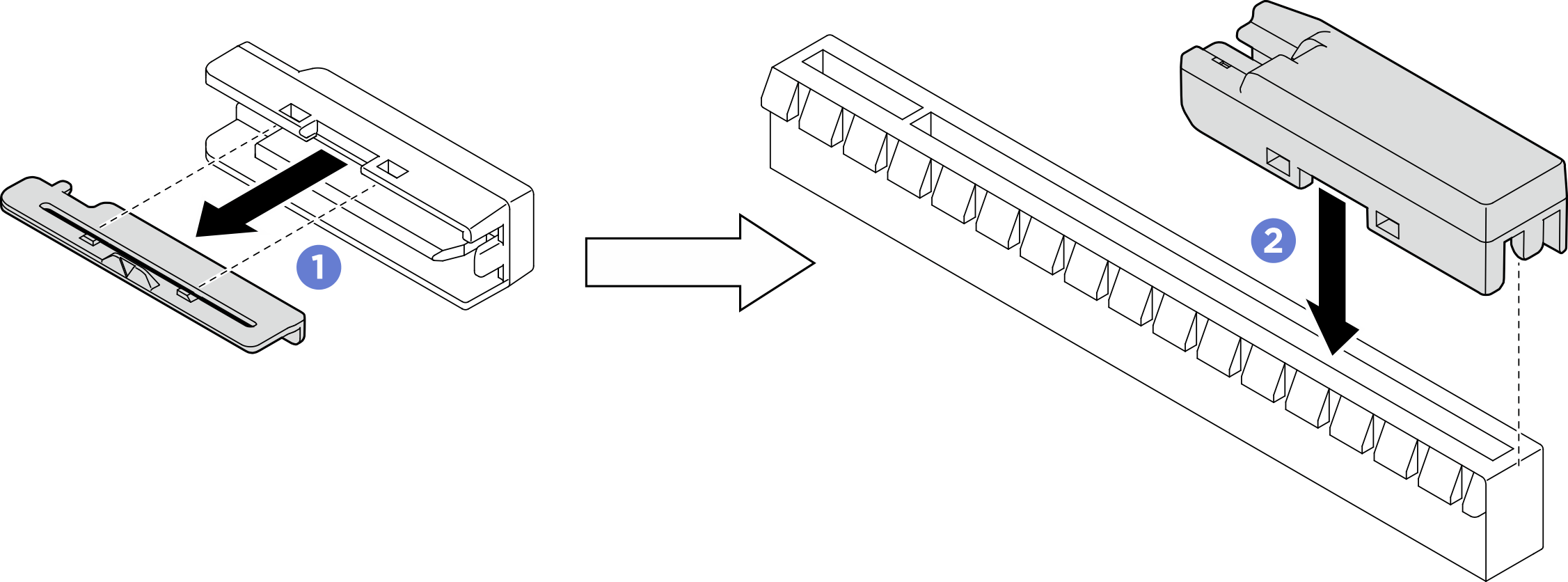

如果 PCIe 插槽中已安裝托架，請將其卸下。妥善保存 PCIe 插槽的托架，以備日後不時之需。
安裝 PCIe 配接卡。
註
- 確定 PCIe 配接卡固定器處於打開位置。
1. 將 PCIe 配接卡對齊 PCIe 插槽；接著，輕輕地壓下 PCIe 配接卡的兩端，直到其固定到位 PCIe 插槽中。
2. 鎖緊螺絲以固定 PCIe 配接卡。
3. 關閉 PCIe 配接卡固定器。
  圖 1. 安裝 HL PCIe 配接卡

在您完成之後

將所有需要的纜線連接至 PCIe 配接卡。請參閱內部纜線佈線。
如果機箱中未安裝風扇機盒和風扇，請重新安裝。請參閱安裝風扇機盒組件和安裝風扇模組。
如果安裝了一個或多個 A2/L4 GPU 配接卡，請在風扇機盒上的對應插槽安裝一個或兩個 A2/L4 GPU 空氣導管，並在伺服器蓋板安裝 T4 填充板。請參閱安裝 A2/L4 GPU 空氣導管和安裝 T4 填充板。
重新安裝空氣擋板。請參閱安裝空氣擋板。
如有需要，請重新安裝所有快閃記憶體電源模組。請參閱安裝快閃記憶體電源模組。
重新安裝伺服器蓋板。請參閱安裝伺服器蓋板。
完成零件更換。請參閱完成零件更換。
