퀵 커넥트 누수 트레이 제거

다음 정보를 사용하여 퀵 커넥트 누수 트레이를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 퀵 커넥트 누수 트레이는 중간 플레이트 어셈블리 전면의 하단 부분에 부착되어 있습니다.

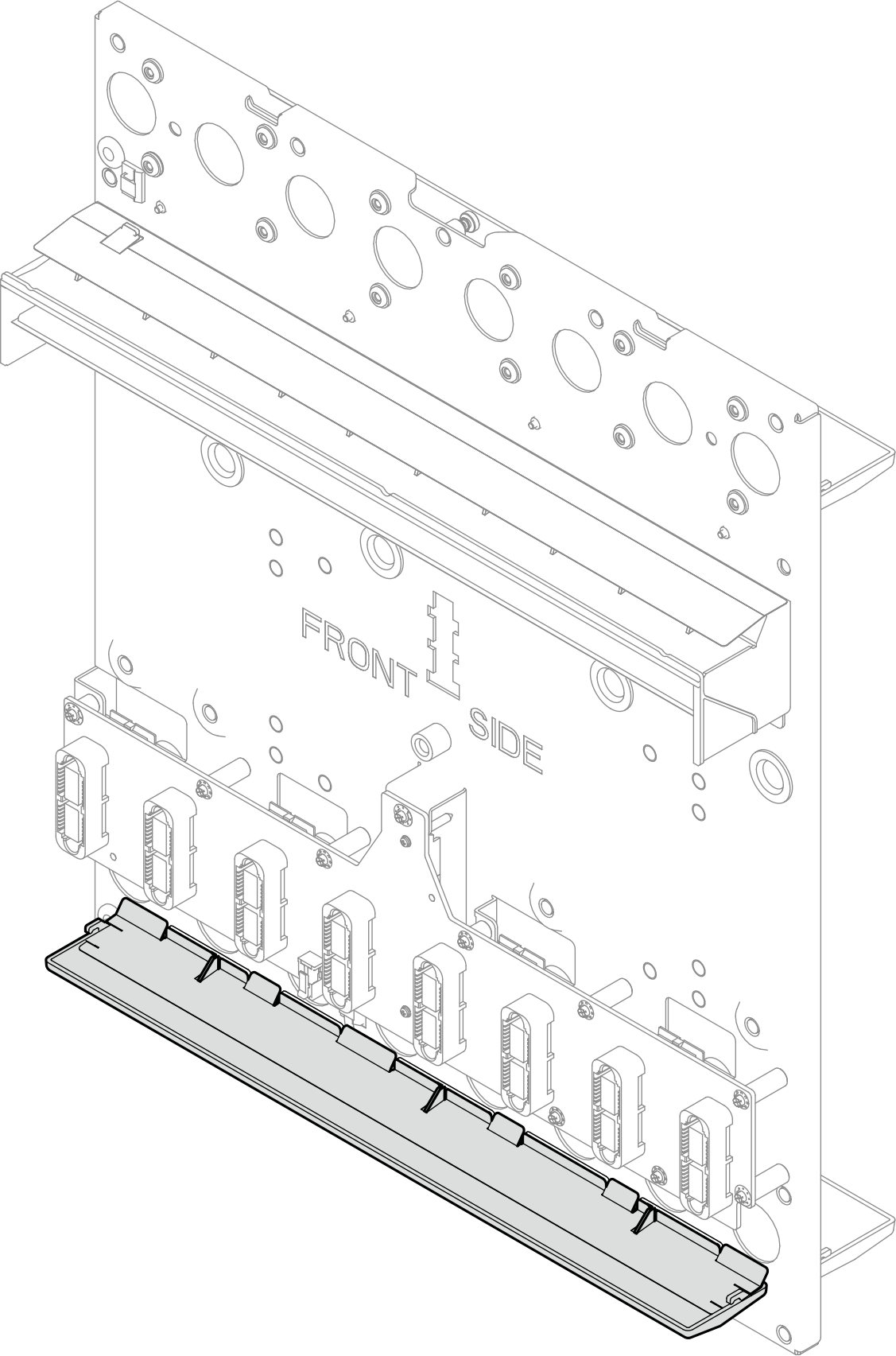

  그림 1. 중간 플레이트 어셈블리의 퀵 노드 누수 트레이 위치



절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 모두 제거합니다. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 전원 코드를 분리하고 모든 전력 변환 스테이션(PCS)을 제거합니다. 전력 변환 스테이션(PCS) 제거의 내용을 참조하십시오.
   3. 빈 필러를 제거하십시오. 빈 필러 제거의 내용을 참조하십시오.
   4. SMM3을 제거합니다. SMM3 제거의 내용을 참조하십시오.
   5. 모든 전력 변환 스테이션(PCS) 케이지를 제거합니다. 전력 변환 스테이션(PCS) 케이지 제거의 내용을 참조하십시오.
   6. 상부 및 하부 매니폴드를 제거합니다. 매니폴드 제거의 내용을 참조하십시오.
   7. 엔클로저 중간 플레이트 어셈블리를 제거합니다. 중간 플레이트 어셈블리 제거의 내용을 참조하십시오.
   8. 누수 센서를 제거합니다. 누수 센서 제거의 내용을 참조하십시오.
2. 퀵 커넥트 누수 트레이에서 M3 T10 나사 4개를 제거하십시오.

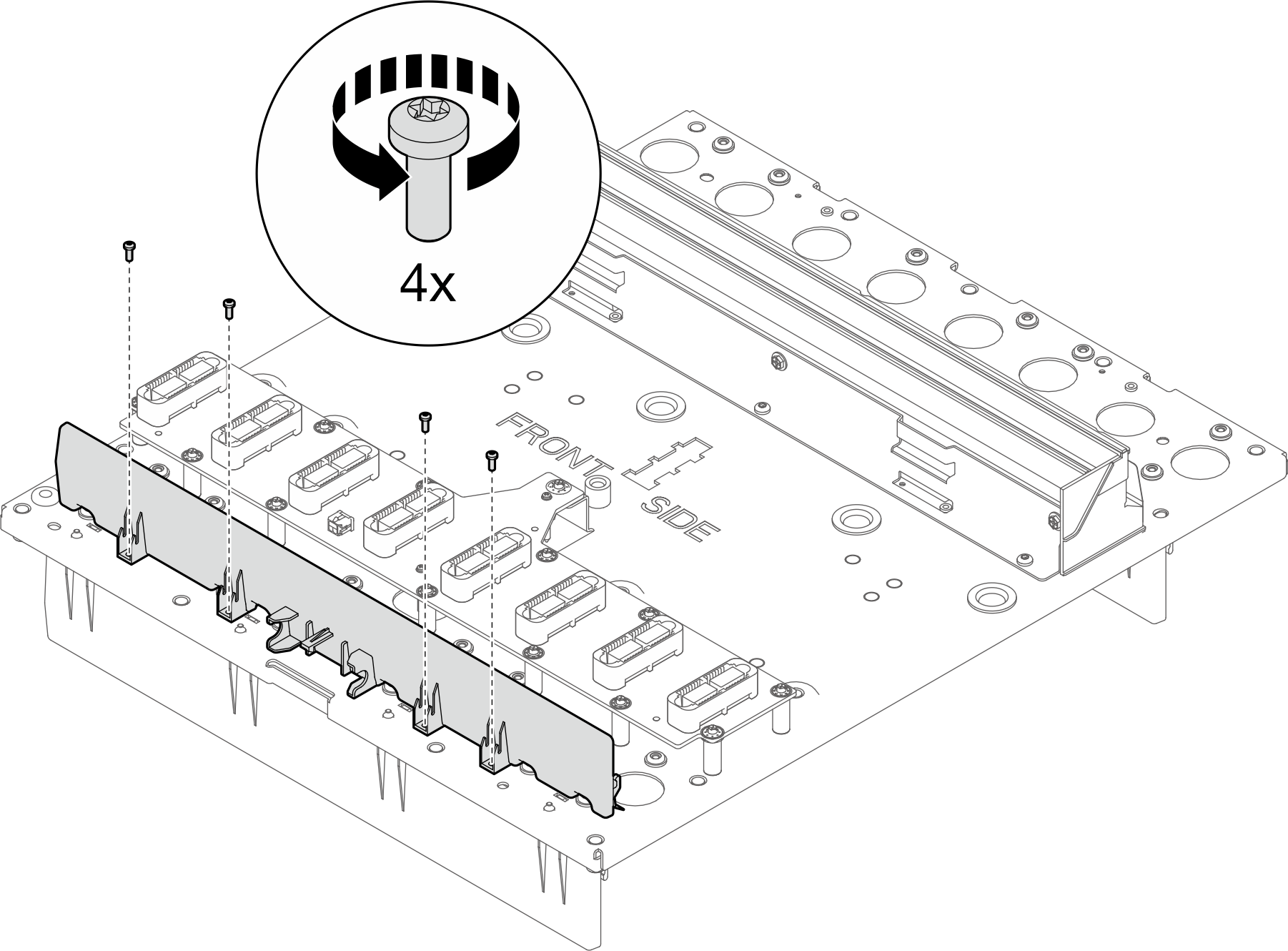

   그림 2. 퀵 커넥트 누수 트레이에서 나사 제거


3. 중간 플레이트 어셈블리에서 퀵 커넥트 누수 트레이 제거
   그림 3. 퀵 커넥트 누수 트레이 제거
