누수 센서 제거

다음 정보를 사용하여 누수 센서를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 운영 체제를 종료하고 엔클로저에서 컴퓨팅 노드를 끄십시오. 자세한 지시사항은 컴퓨팅 노드와 함께 제공되는 문서를 참조하십시오.

• 엔클로저에서 외부 케이블을 모두 분리하십시오.

• QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 모두 제거합니다. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 전원 코드를 분리하고 모든 전력 변환 스테이션(PCS)을 제거합니다. 전력 변환 스테이션(PCS) 제거의 내용을 참조하십시오.
   3. 빈 필러를 제거하십시오. 빈 필러 제거의 내용을 참조하십시오.
   4. SMM3을 제거합니다. SMM3 제거의 내용을 참조하십시오.
   5. 모든 전력 변환 스테이션(PCS) 케이지를 제거합니다. 전력 변환 스테이션(PCS) 케이지 제거의 내용을 참조하십시오.
   6. 상부 및 하부 매니폴드를 제거합니다. 매니폴드 제거의 내용을 참조하십시오.
   7. 엔클로저 중간 플레이트 어셈블리를 제거합니다. 중간 플레이트 어셈블리 제거의 내용을 참조하십시오.
2. 중간 플레이트에서 누수 센서 케이블을 제거합니다.

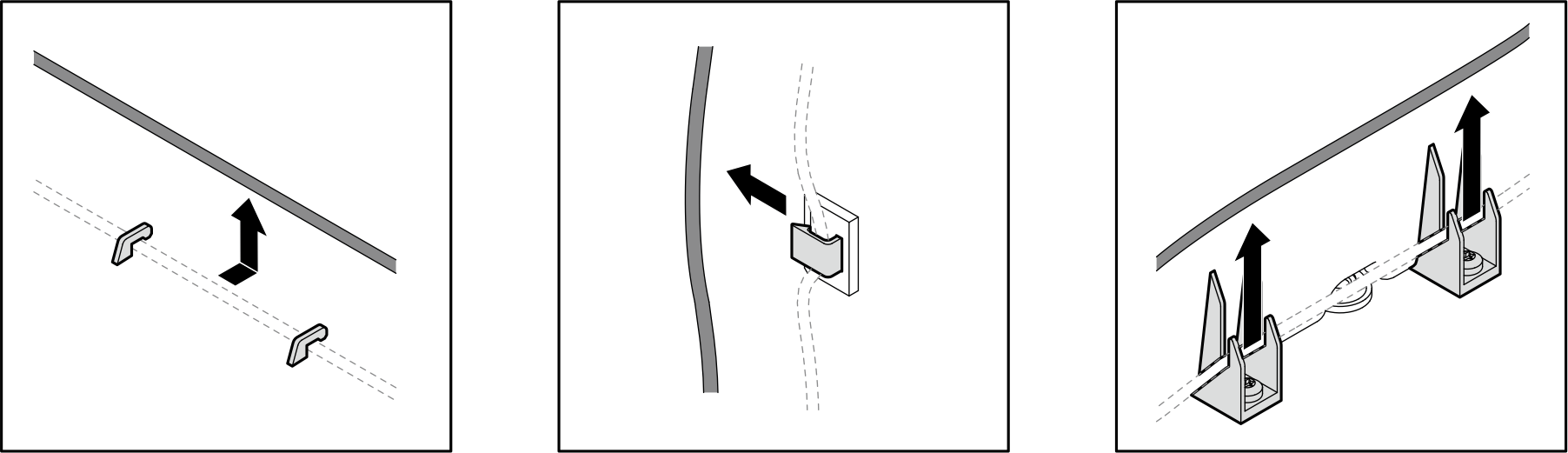

   모든 케이블 클립에서 케이블을 제거해야 합니다. 다양한 유형의 케이블 클립에서 분리된 케이블을 보려면 아래 그림을 참조하십시오.

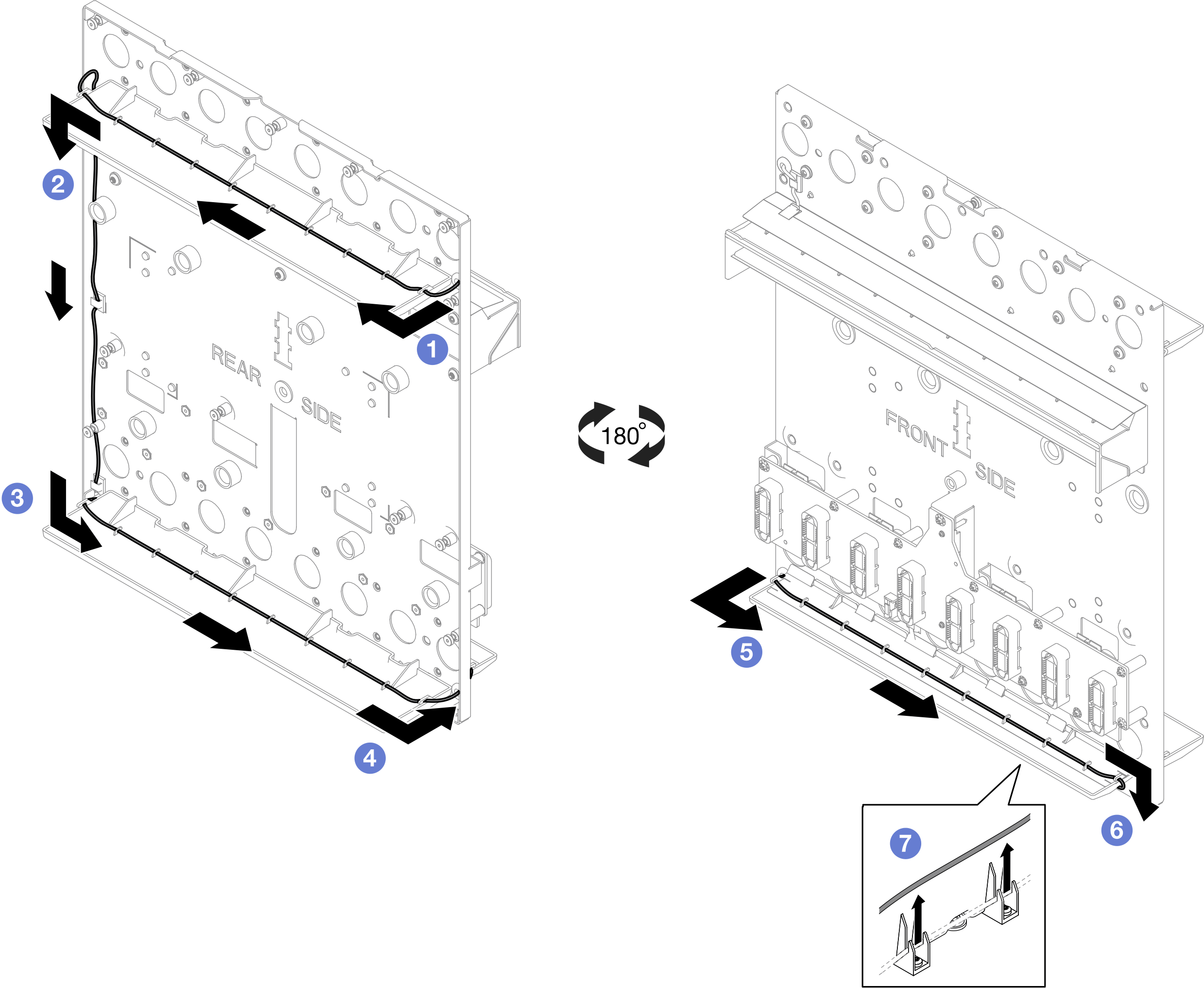

   그림 1. 케이블 클립에서 누수 센서 케이블 제거


   1. 중간 플레이트 앞면에 있는 상단 드립 트레이의 드립 트레이 덮개를 여십시오.
   2. 드립 트레이 덮개의 구멍에서 케이블을 당겨 빼내십시오. 그런 다음 가이드 구멍을 통해 중간 플레이트 뒤쪽으로 당겨 빼냅니다.

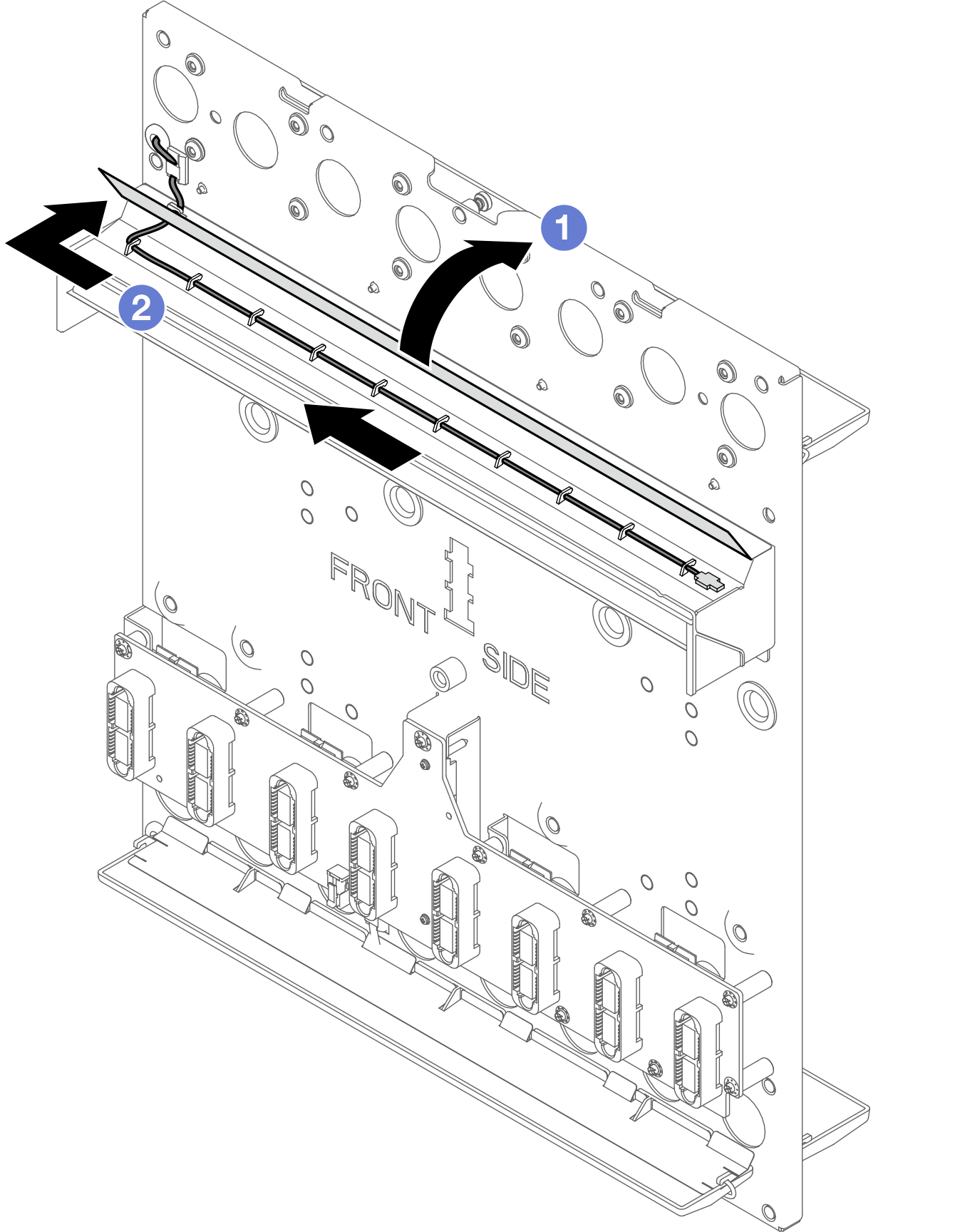

      그림 2. 앞면 상단 드립 트레이에서 누수 센서 케이블 제거


   3. 누수 센서 케이블을 뒷면에서 앞면으로 제거하십시오. 아래 그림의 순서를 따르십시오.
      • 뒷면: → → → (가이드 구멍을 통해)
      • 앞면: → → (드립 트레이 하단)




3. 누수 센서 모듈을 제거합니다.
   1. 케이블 클립에서 누수 센서 케이블을 분리하십시오.
   2. 인터포저 카드에서 누수 센서를 분리하십시오.

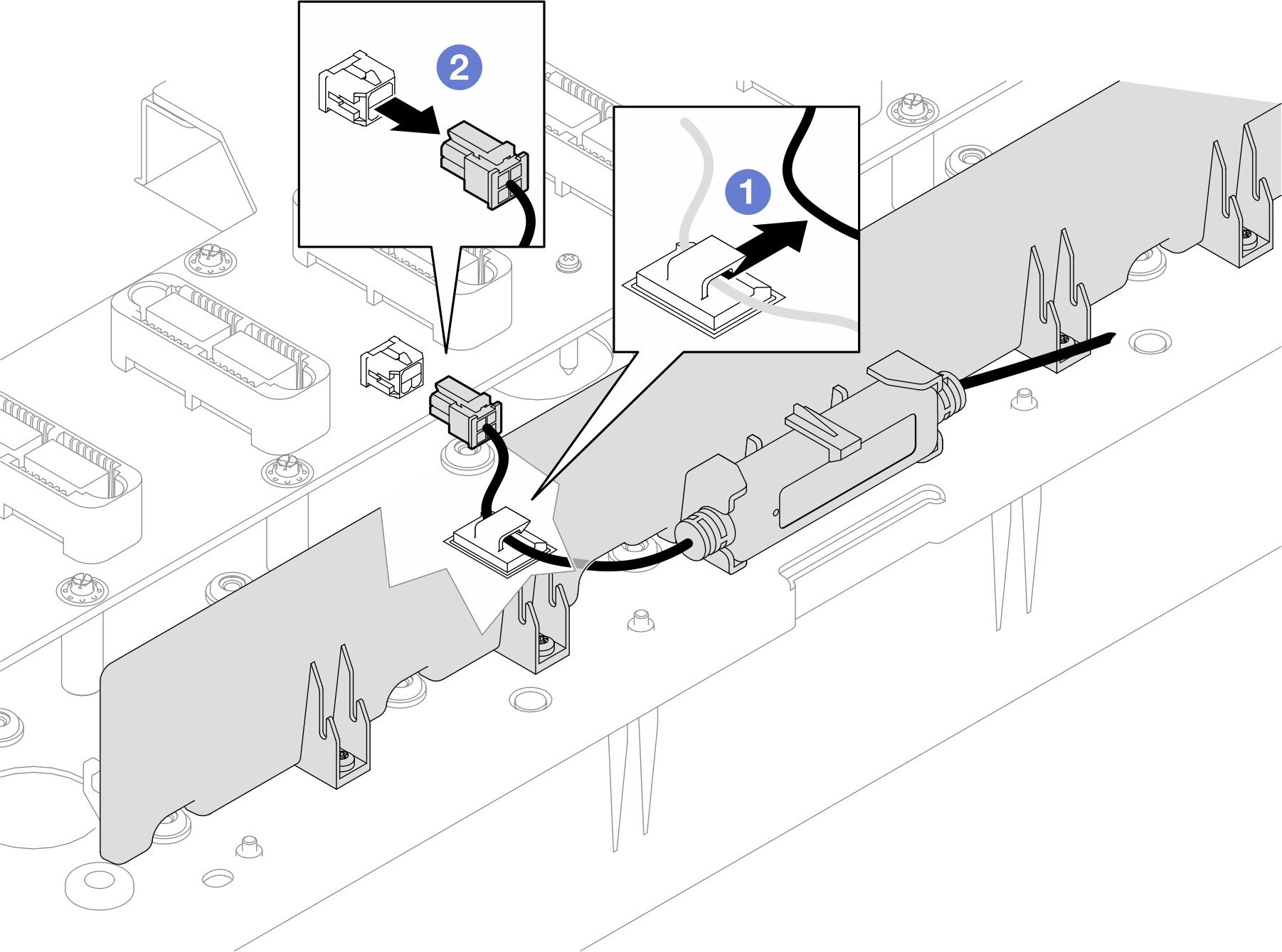

      그림 3. 누수 센서 케이블 분리


   3. 고정 탭을 당겨 지지 브래킷에서 누수 센서 모듈을 제거하십시오.
