漏水センサーの取り外し

漏水センサーを取り外すには、以下の情報を参照してください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• オペレーティング・システムをシャットダウンし、エンクロージャー内の計算ノードをすべてオフにします。詳細な説明については、計算ノードに付属の資料を参照してください。

• エンクロージャーからすべての外部ケーブルを切り離します。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからすべてのトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. 電源コードを切り離して、すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) の取り外しを参照してください。
   3. 空のフィラーを取り外します。空のフィラーの取り外しを参照してください。
   4. SMM3を取り外します。SMM3 の取り外しを参照してください。
   5. すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) ケージの取り外しを参照してください。
   6. 上部および下部多岐管を取り外します。多岐管の取り外しを参照してください。
   7. エンクロージャー・ミッドプレート・アセンブリーを取り外します。ミッドプレート・アセンブリーの取り外しを参照してください。
2. ミッドプレートから漏水センサー・ケーブルを取り外します。

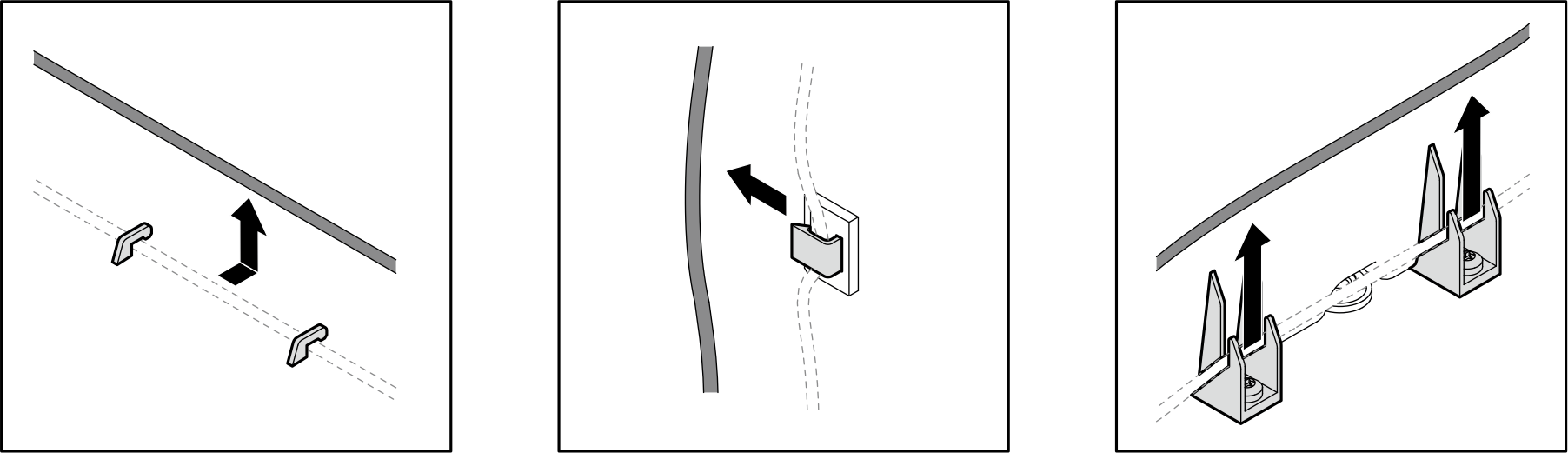

   必ず、すべてのケーブル・クリップからケーブルを取り外してください。さまざまなタイプのケーブル・クリップからケーブルが取り外されていることを確認するには、下の図を参照してください。

   図 1. ケーブル・クリップからの漏水センサー・ケーブルの取り外し

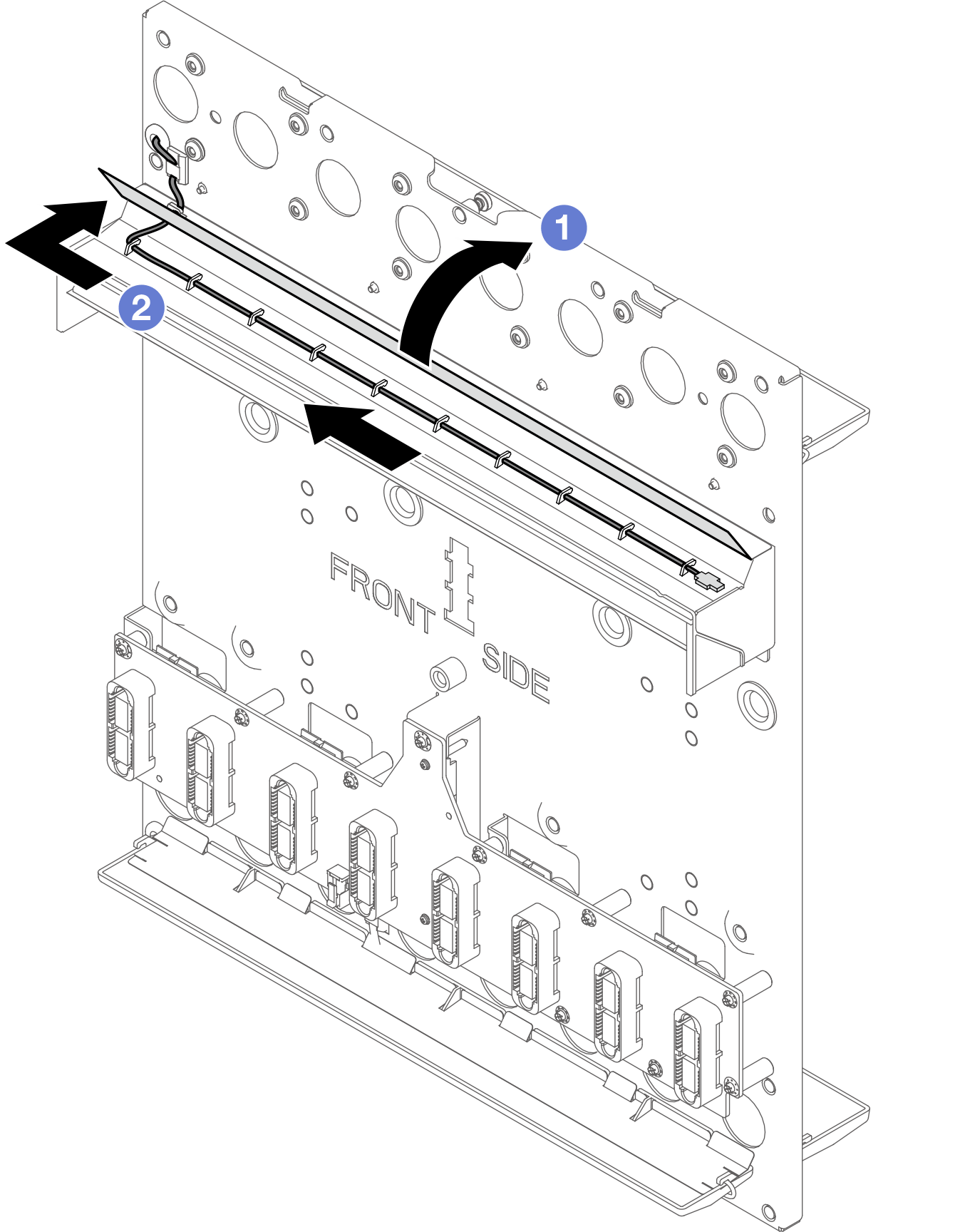

   1. ミッドプレート前面にある上部ドリップ・トレイのドリップ・トレイ・カバーを開きます。
   2. ドリップ・トレイ・カバーの開口部からケーブルを引き出します。次に、ガイド穴を通してケーブルをミッドプレートの背面まで引き出します。
      図 2. 前面の上部ドリップ・トレイからの漏水センサー・ケーブルの取り外し

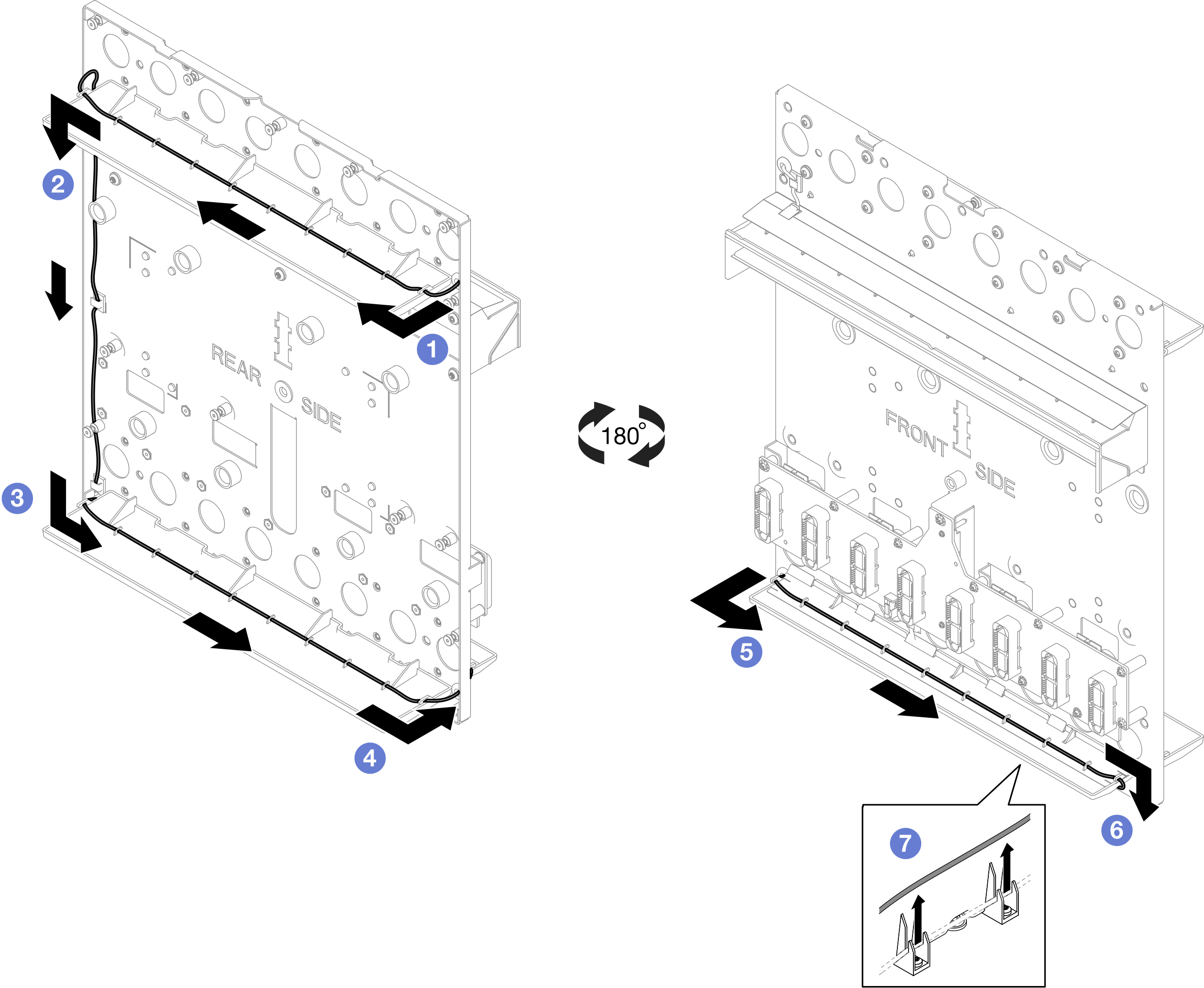

   3. 漏水センサー・ケーブルを背面から前面に取り外します。以下の図の順序に従います。
      • 背面: → → → (ガイド穴を通して)
      • 前面: → → (ドリップ・トレイの底面)




3. 漏水センサー・モジュールを取り外します。

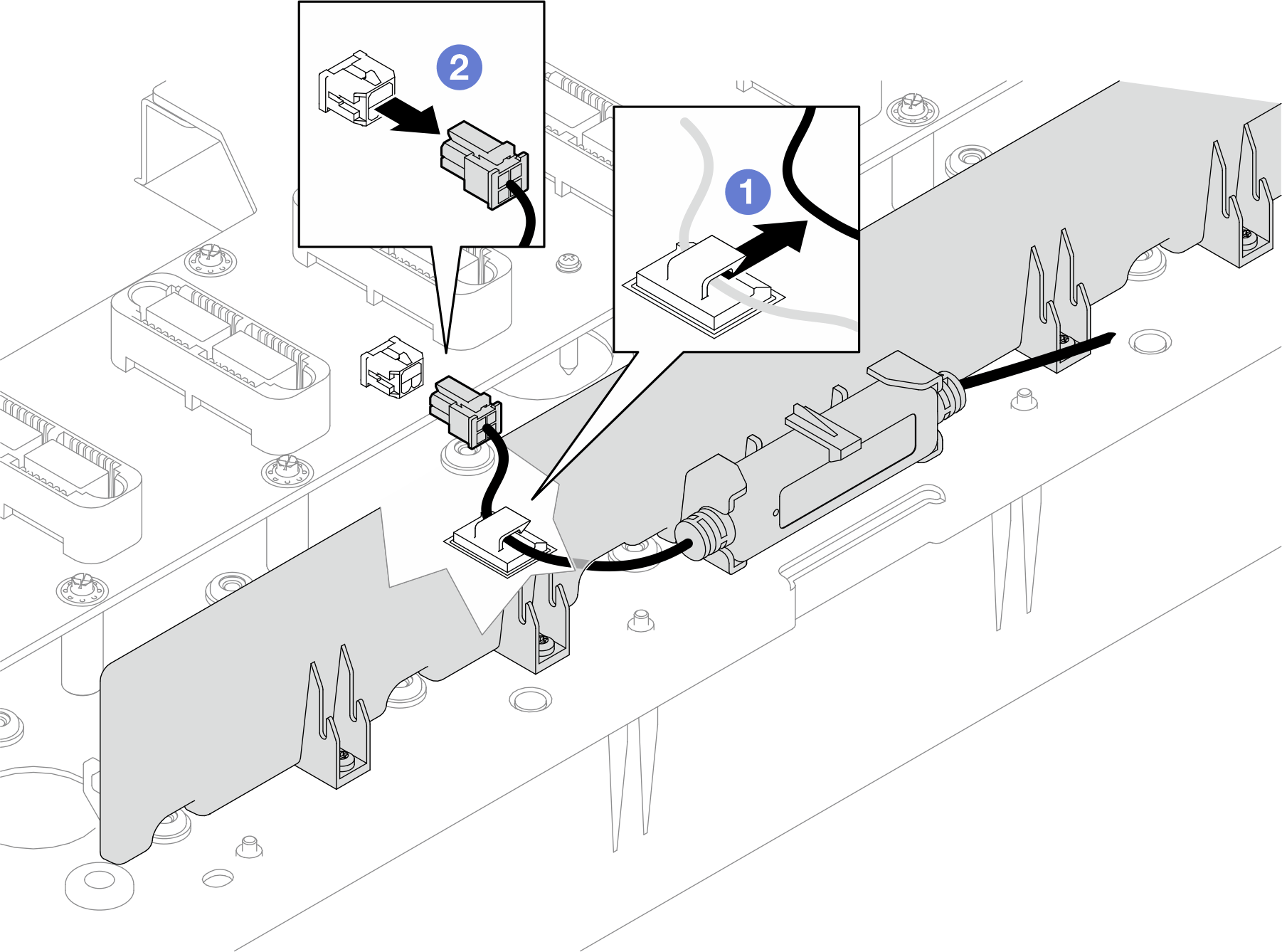

   1. 漏水センサー・ケーブルをケーブル・クリップから取り外します。
   2. 漏水センサーを変換コネクター・カードから外します。

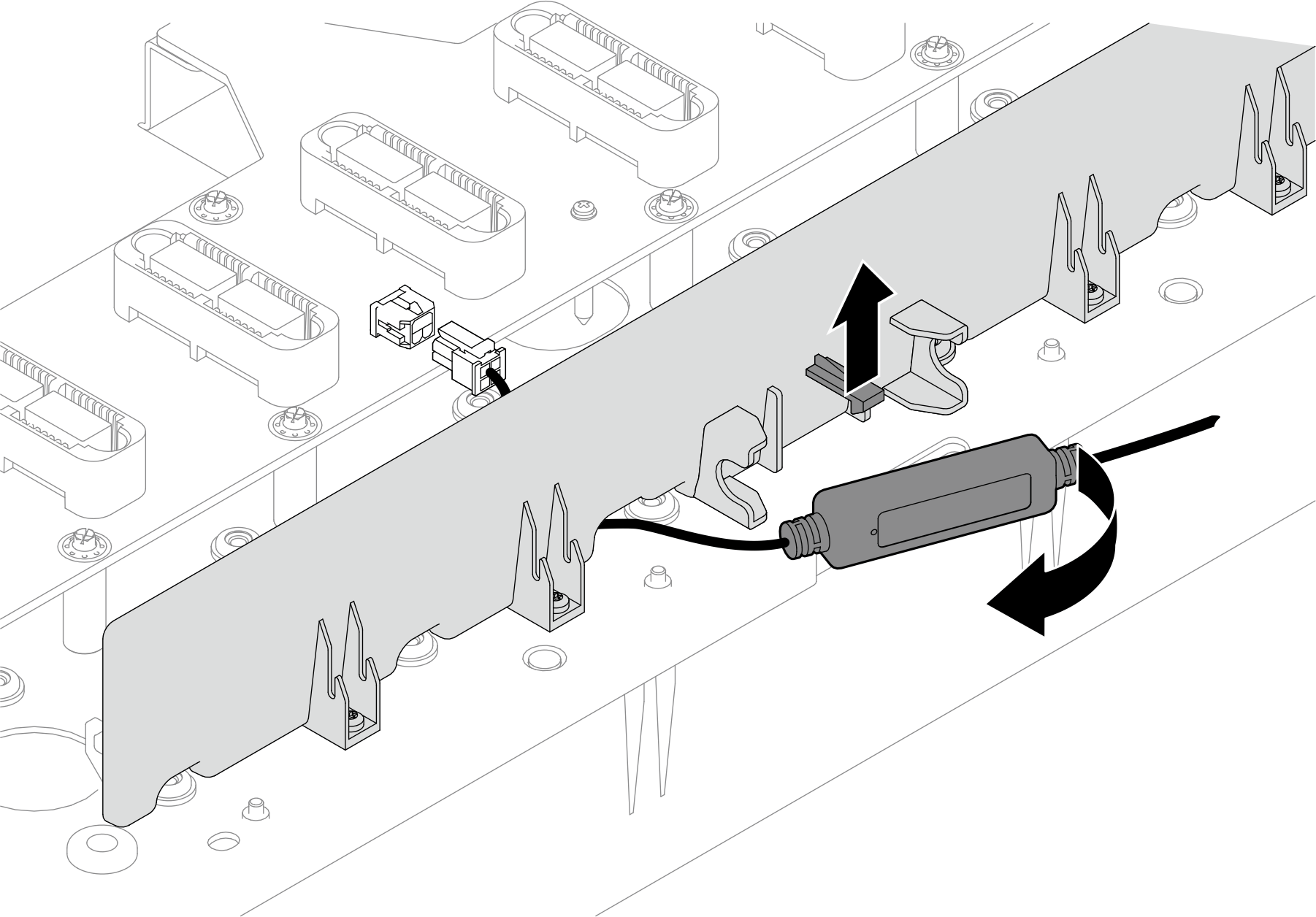

      図 3. 漏水センサー・ケーブルの取り外し


   3. 保持タブを引き上げ、サポート・ブラケットから漏水センサー・モジュールを取り外します。
