卸下漏液传感器

按以下信息卸下漏液传感器。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭操作系统，然后关闭机柜中的所有计算节点。有关详细说明，请参阅计算节点随附的文档。

• 从机柜上拔下所有外部线缆。

• 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下所有托盘。请参阅从机柜上卸下托盘。
   2. 拔下电源线，并卸下所有电源转换站（PCS）。请参阅卸下电源转换站（PCS）。
   3. 卸下空填充件。请参阅卸下空填充件。
   4. 卸下 SMM3。请参阅卸下 SMM3。
   5. 卸下所有电源转换站（PCS）仓。请参阅卸下电源转换站（PCS）仓。
   6. 卸下上歧管和下歧管。请参阅卸下歧管。
   7. 卸下机柜中板组合件。请参阅卸下中板组合件。
2. 从中板上拔下漏液传感器线缆。

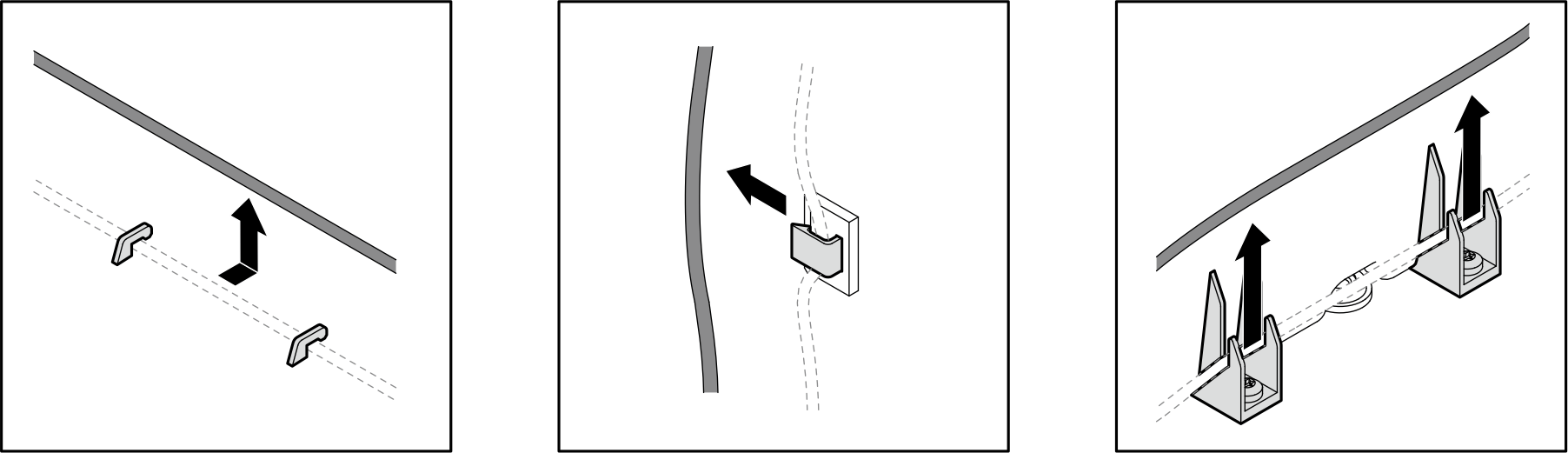

   确保将线缆从所有线缆夹上取下。请参见下图，了解如何从各种类型的线缆夹上取下线缆。

   图 1. 从线缆夹上取下漏液传感器线缆

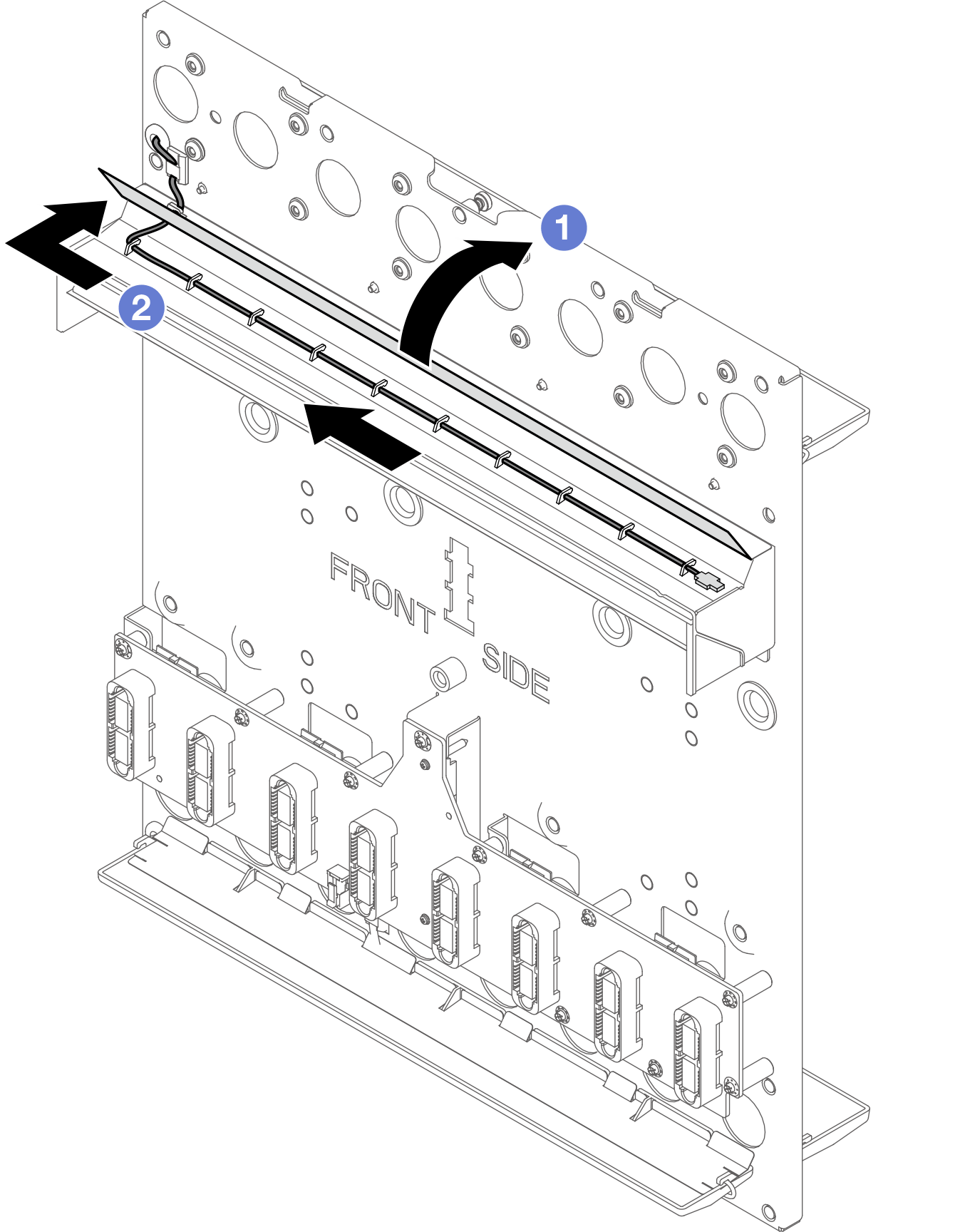

   1. 打开中板正面的顶部滴漏托盘的滴漏托盘外盖。
   2. 将线缆从滴漏托盘外盖上的开口中拉出。然后，将其从导孔拉出到中板的后侧。
      图 2. 从正面的顶部滴漏托盘上拔下漏液传感器线缆

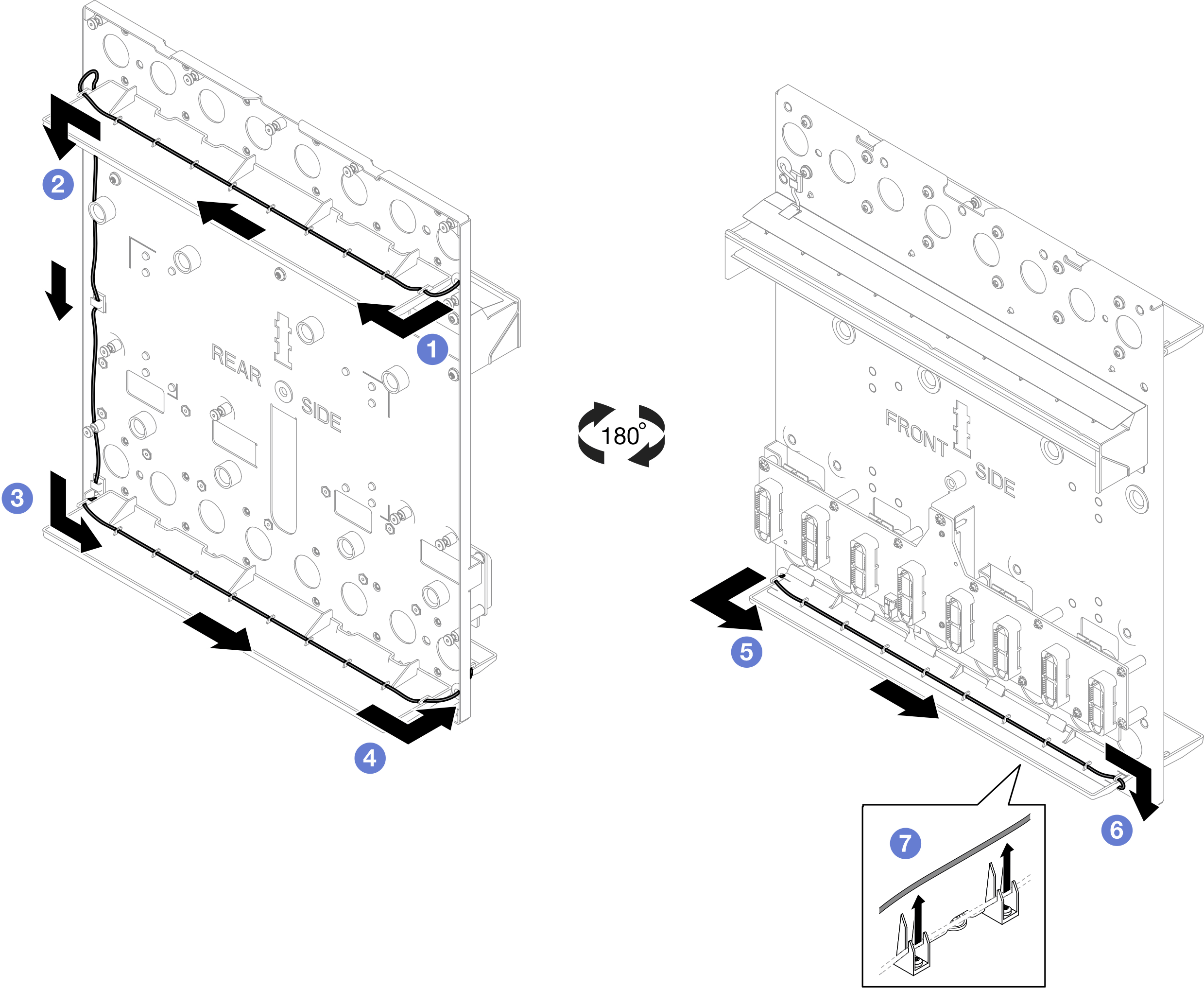

   3. 从背面到正面取下漏液传感器线缆。按照下图中的顺序操作。
      • REAR SIDE： → → → （穿过导孔）
      • FRONT SIDE： → → （在滴漏托盘的底部）




3. 卸下漏液传感器模块。

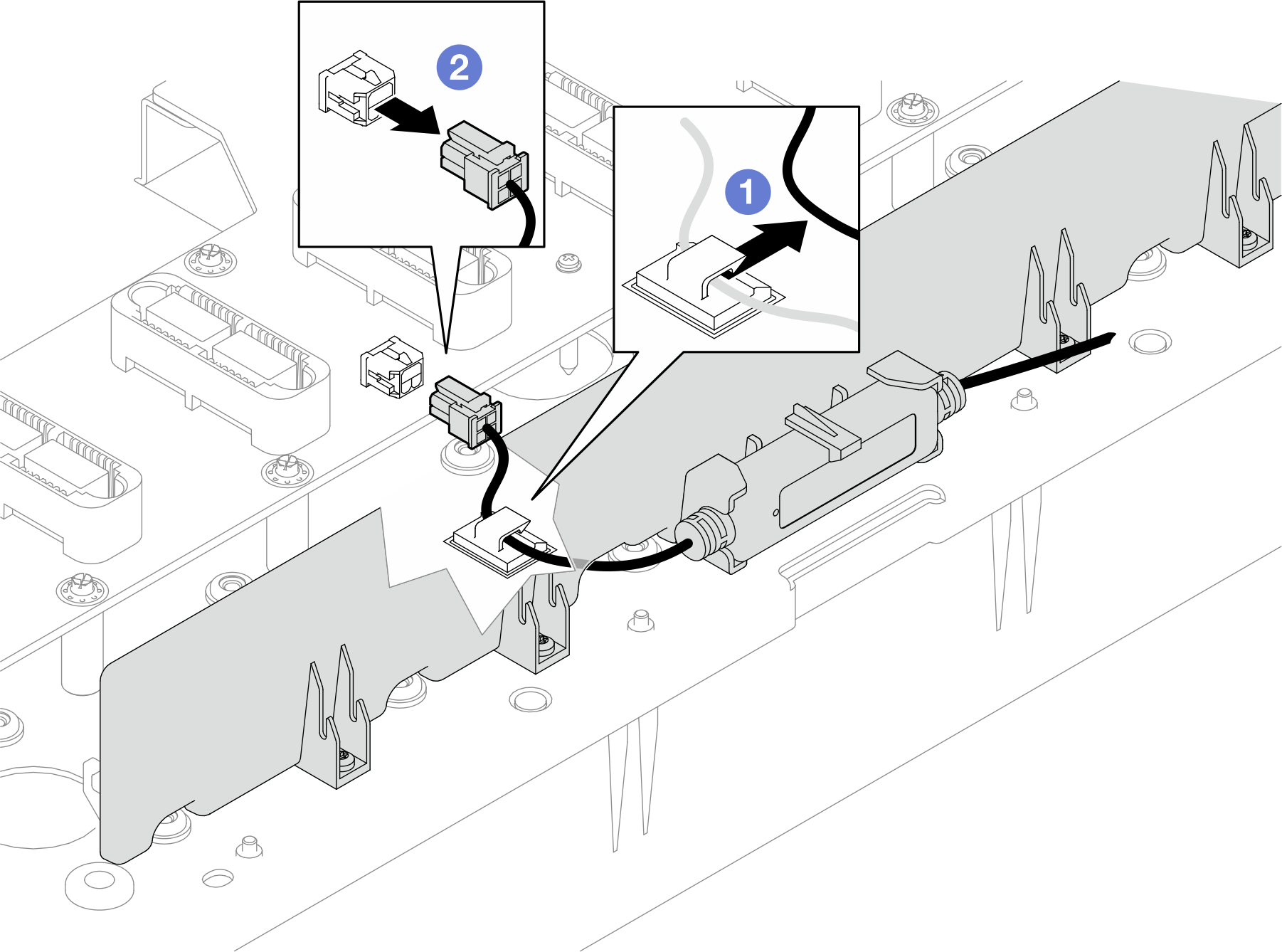

   1. 从线缆夹上取下漏液传感器线缆。
   2. 断开漏液传感器与插转卡的连接。
      图 3. 断开漏液传感器的线缆

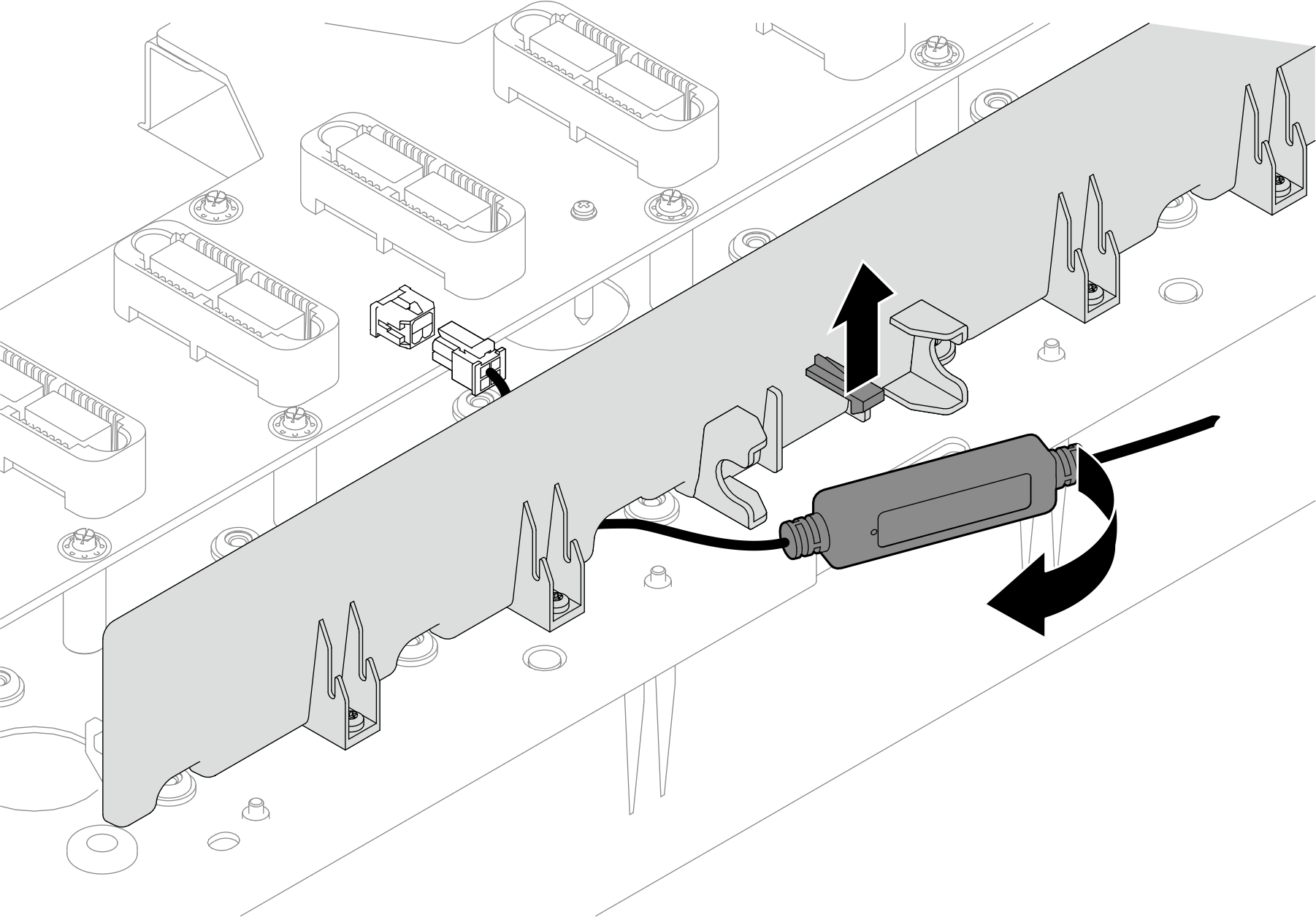

   3. 拉起固定卡扣，然后从支撑架上卸下漏液传感器模块。
