Extracción del sensor de filtraciones

Utilice esta información para quitar el sensor de filtraciones.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el sistema operativo y apague cualquier nodo de cómputo del alojamiento. Para obtener indicaciones detalladas, consulte la documentación que se proporciona con el nodo de cálculo.

• Desconecte todos los cables externos del alojamiento.

• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite todas las bandejas del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Desconecte los cables de alimentación y quite todas las estaciones de conversión de energía (PCS). Consulte Extracción de una estación de conversión de energía (PCS).
   3. Extraiga el relleno vacío. Consulte Extracción del relleno vacío.
   4. Extraiga el SMM3. Consulte Extracción del SMM3.
   5. Quita todos los compartimientos de la estación de conversión de energía (PCS). Consulte Extracción del compartimiento de la estación de conversión de energía (PCS).
   6. Quite los múltiples superior e inferior. Consulte Quitar el múltiple.
   7. Quite el conjunto de la placa media del alojamiento. Consulte Extracción del conjunto de la placa media.
2. Quite el cable del sensor de filtraciones de la placa media.
   Asegúrese de quitar el cable de todos los clips para cables. Consulte la siguiente ilustración para ver el cable desconectado de varios tipos de clip para cables.

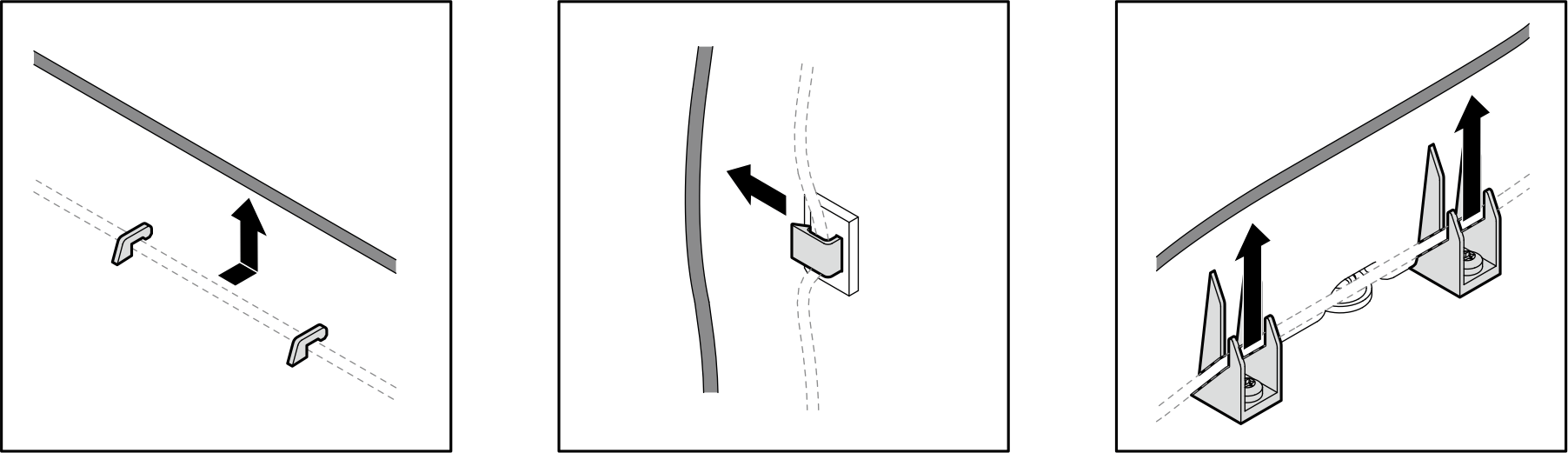

   Figura 1. Extracción del cable del sensor de filtraciones de los clips para cables


   1. Abra la cubierta de la bandeja de goteo superior en la parte frontal de la placa media.
   2. Tire el cable para sacarlo de la abertura en la cubierta de la bandeja de goteo. Luego, tire de él a través del orificio guía hacia el lado posterior de la placa central.

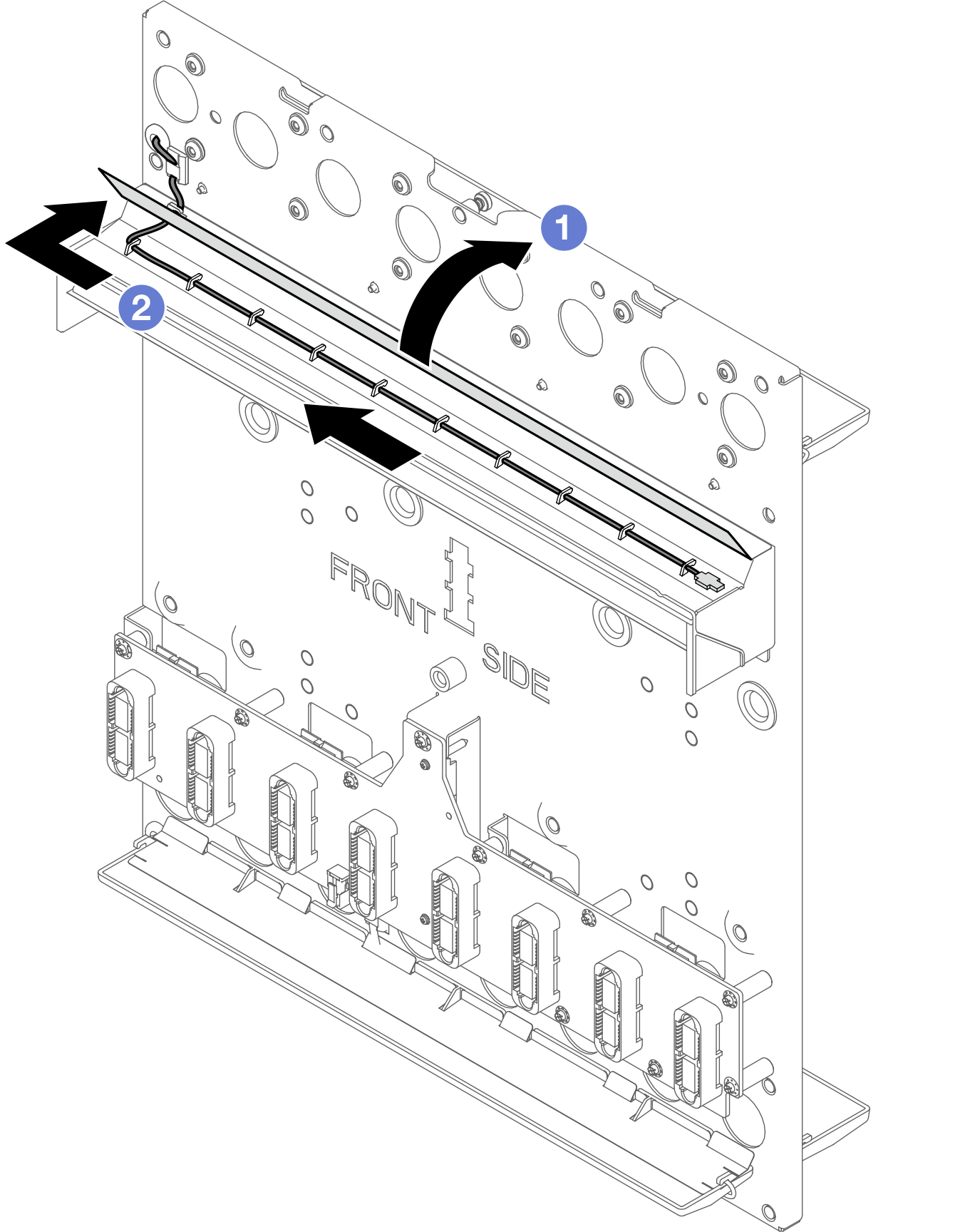

      Figura 2. Extracción del cable del sensor de filtraciones de la bandeja de goteo superior en la parte frontal

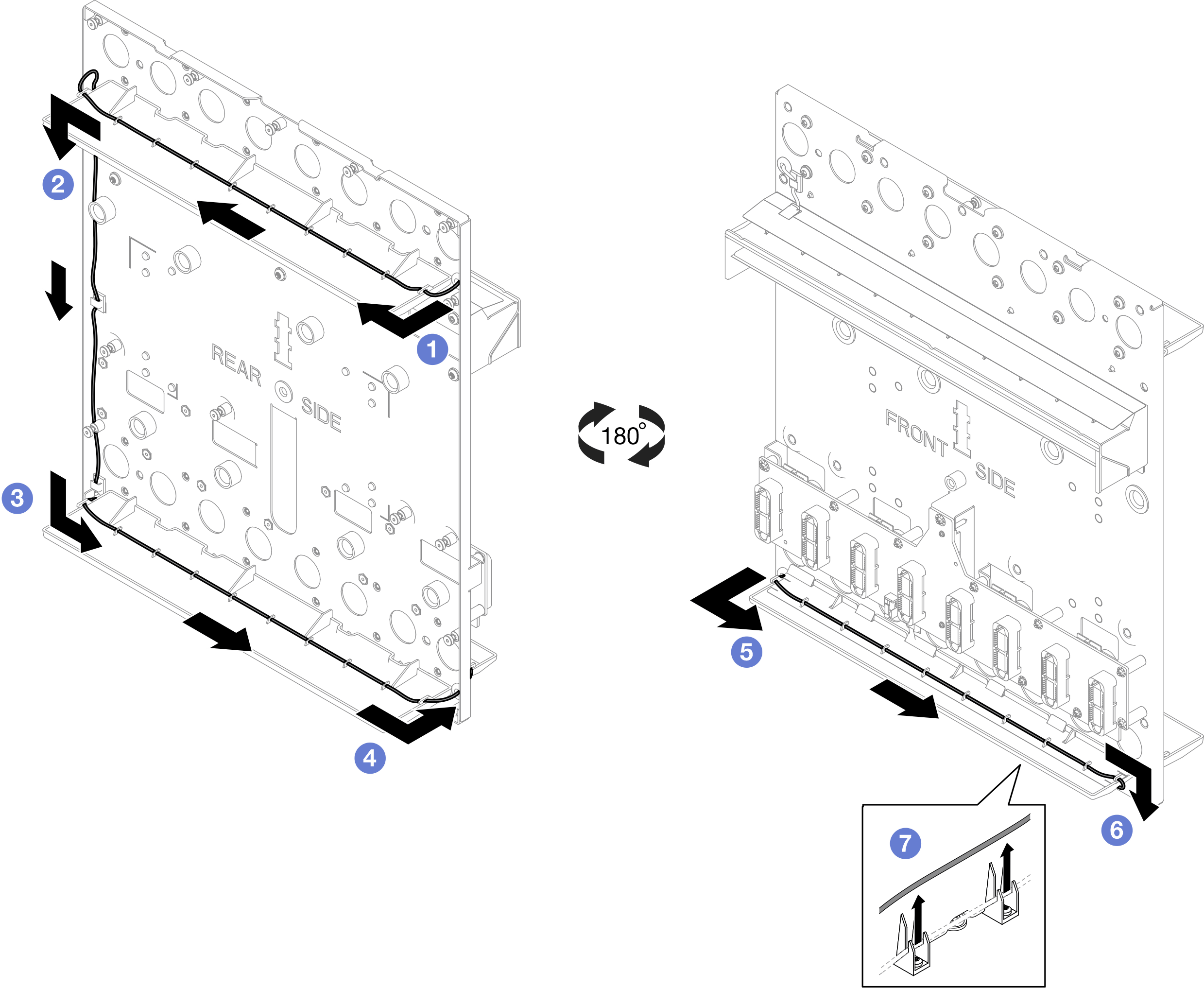

   3. Quite el cable del sensor de filtraciones de la parte posterior a la parte frontal. Siga la secuencia de la siguiente ilustración.
      • PARTE POSTERIOR: → → → (a través del orificio guía)
      • PARTE FRONTAL: → → (en la parte inferior de la bandeja de goteo)




3. Quite el módulo del sensor de filtraciones.
   1. Desconecte el cable del sensor de filtraciones del clip para cables.
   2. Desconecte el sensor de filtraciones de la tarjeta de interposición.

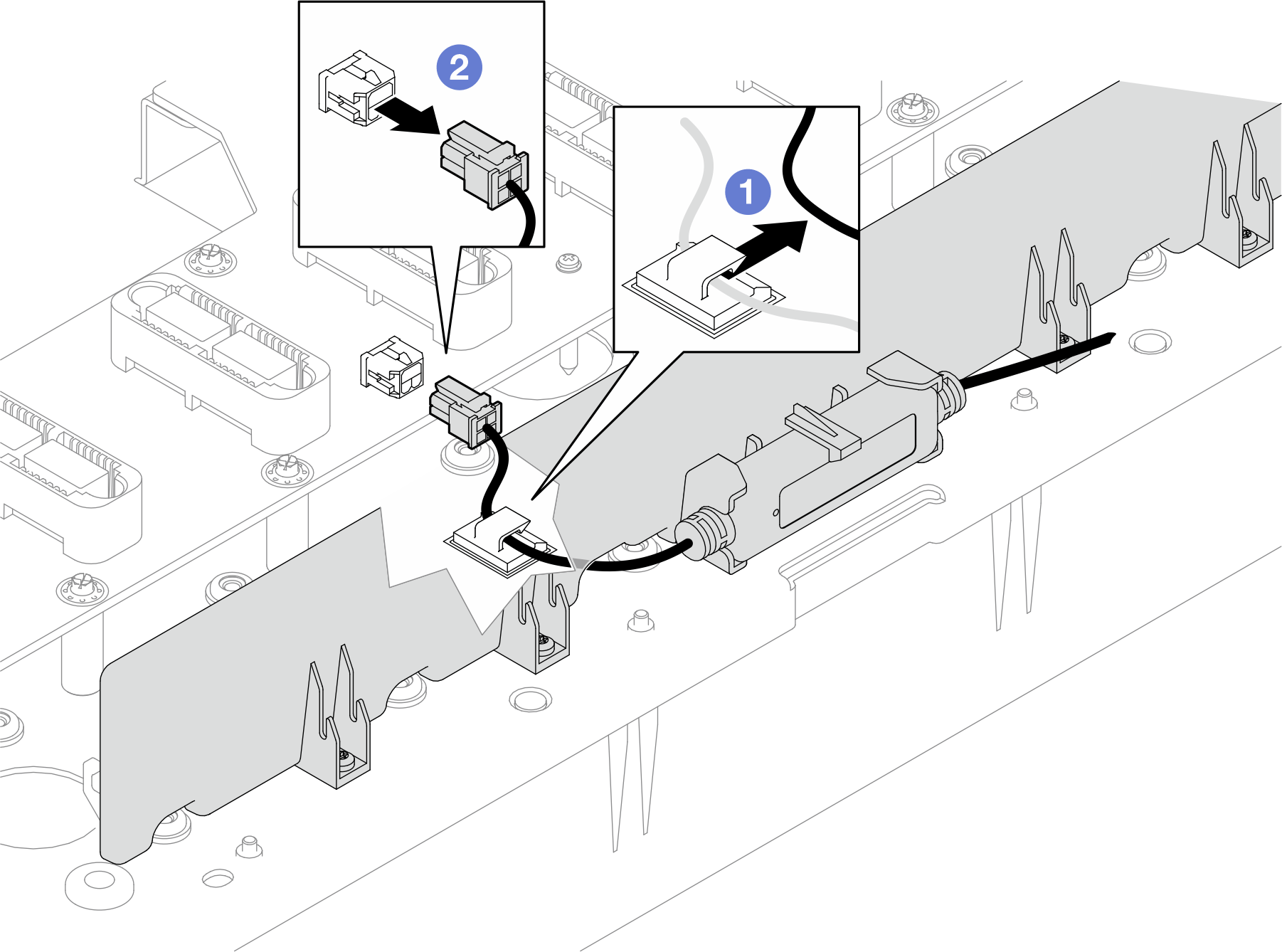

      Figura 3. Desconexión del cable del sensor de filtraciones

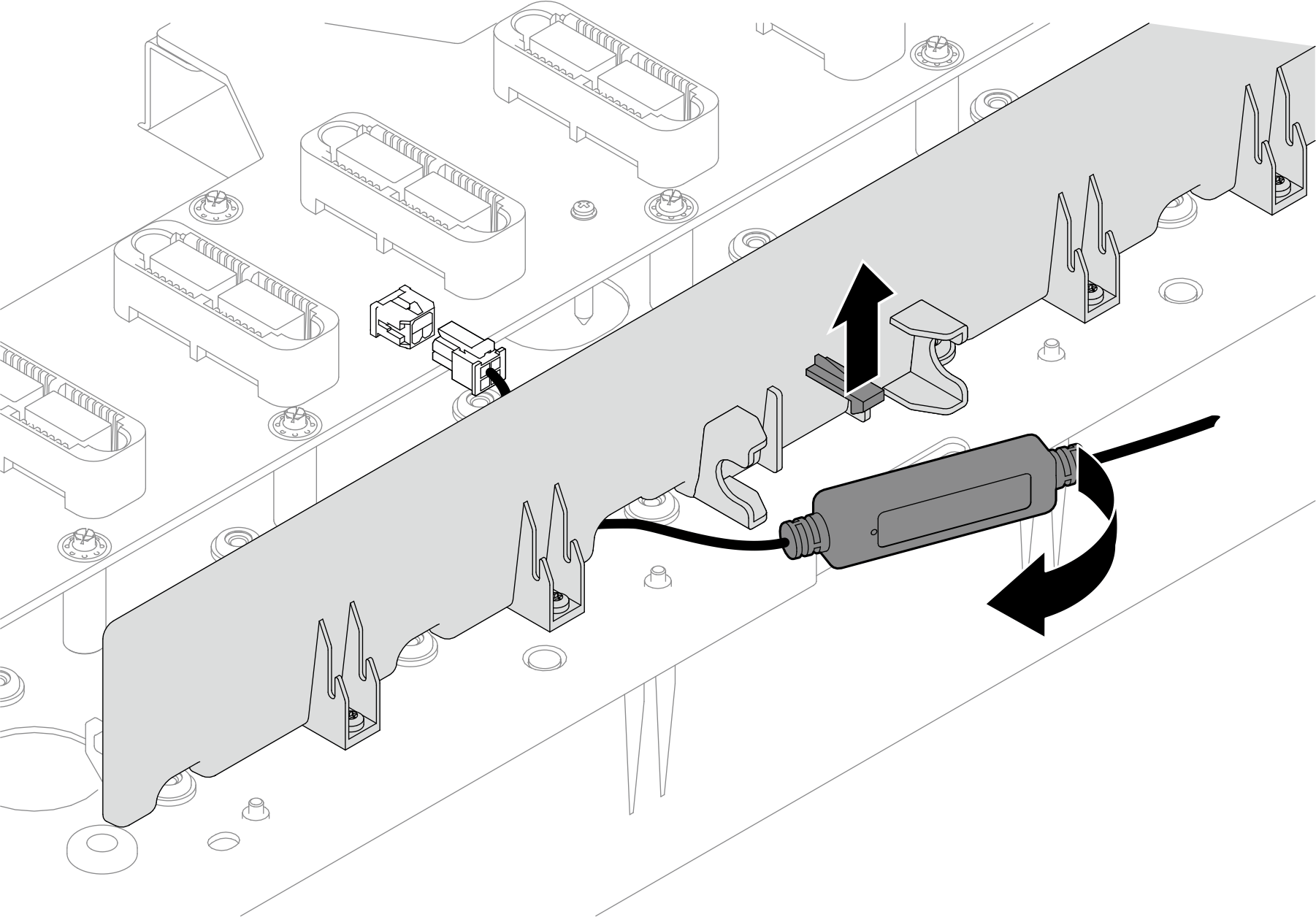

   3. Levante la pestaña de sujeción y quite el módulo del sensor de filtraciones de la abrazadera de soporte.
