Instalación del sensor de filtraciones

Utilice esta información para instalar el sensor de filtraciones.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

• Vaya a Sitio web de descarga de controladores y software para ver las actualizaciones más recientes de firmware y controlador para su servidor.

• Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.

Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Fije el módulo del sensor de filtraciones a la placa central.
   1. Desde debajo de la bandeja de goteo inferior que se encuentra en la parte frontal, inserte el cable a través del orificio guía en la bandeja de goteo inferior. Luego, conéctelo a la placa de interposición.
   2. Fije el cable del sensor de filtraciones al clip para cables.

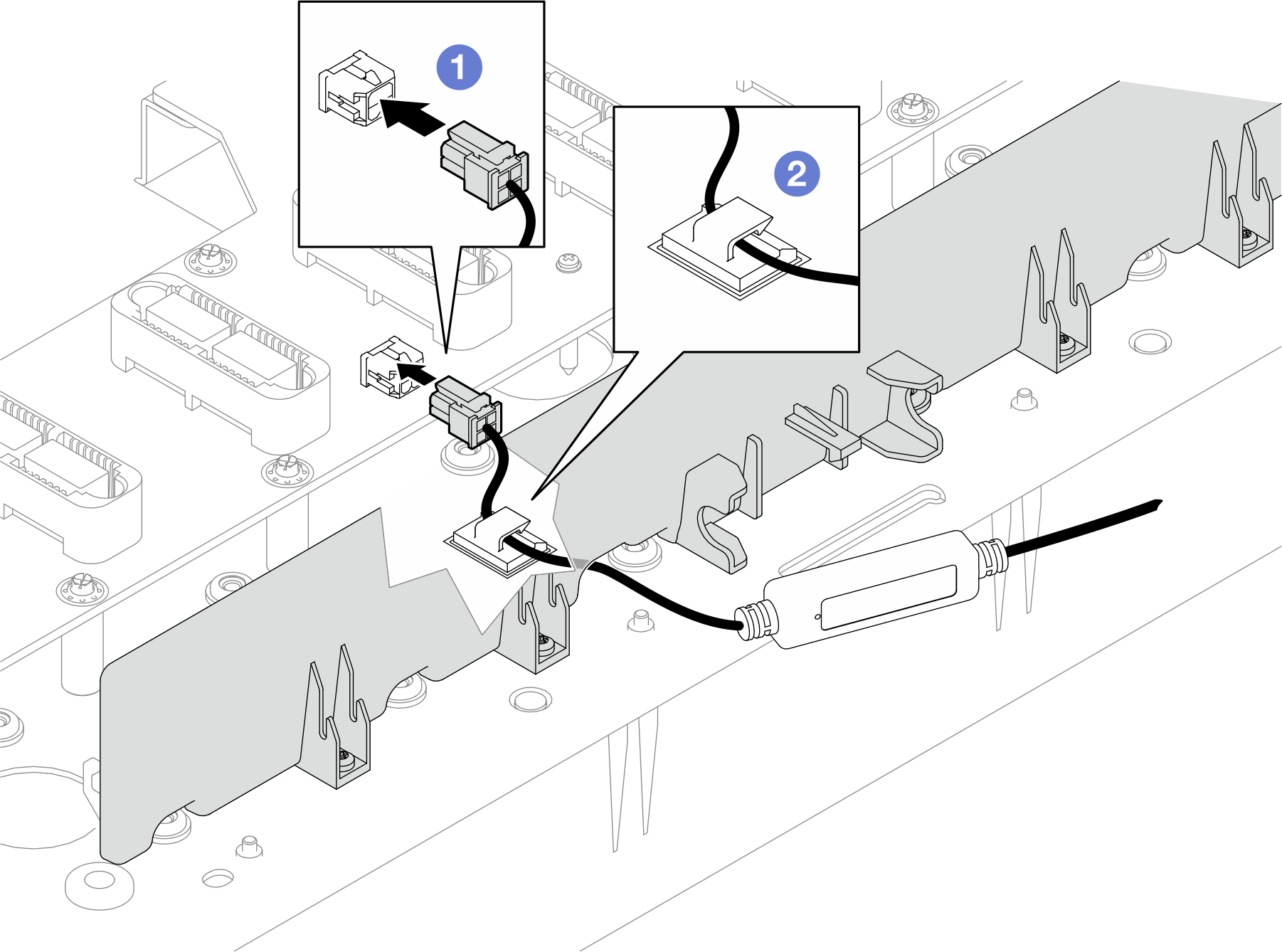

      Figura 1. Conexión del cable del sensor de filtraciones a la tarjeta de interposición


   3. Esta abrazadera de soporte está conectada a la parte inferior de la bandeja de goteo. Alinee el módulo del sensor de filtraciones con el orificio guía de la abrazadera de soporte.
   4. Inserte el módulo del sensor de filtraciones en la abrazadera.
      Nota

      El lado con la luz LED debe ir hacia fuera.

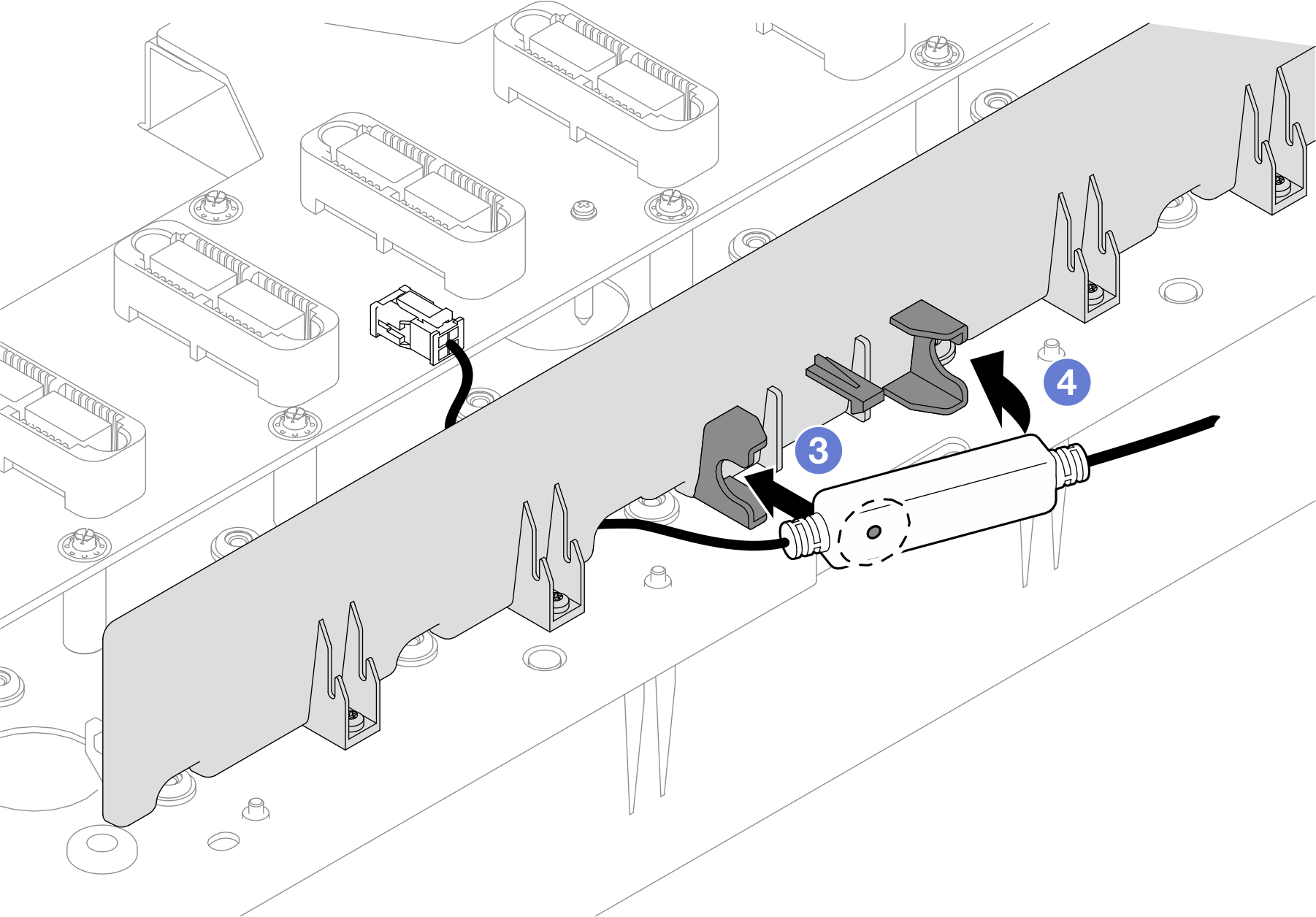

      Figura 2. Instalación del módulo del sensor de filtraciones en la abrazadera


2. Pase el cable del sensor de filtraciones por la placa central.
   Nota

   Cuando pase el cable, asegúrese de fijarlo a todos los clips para cables del conjunto de la placa media. Consulte las siguientes ilustraciones para ver los tipos, las ubicaciones y la cantidad de clips para cables.

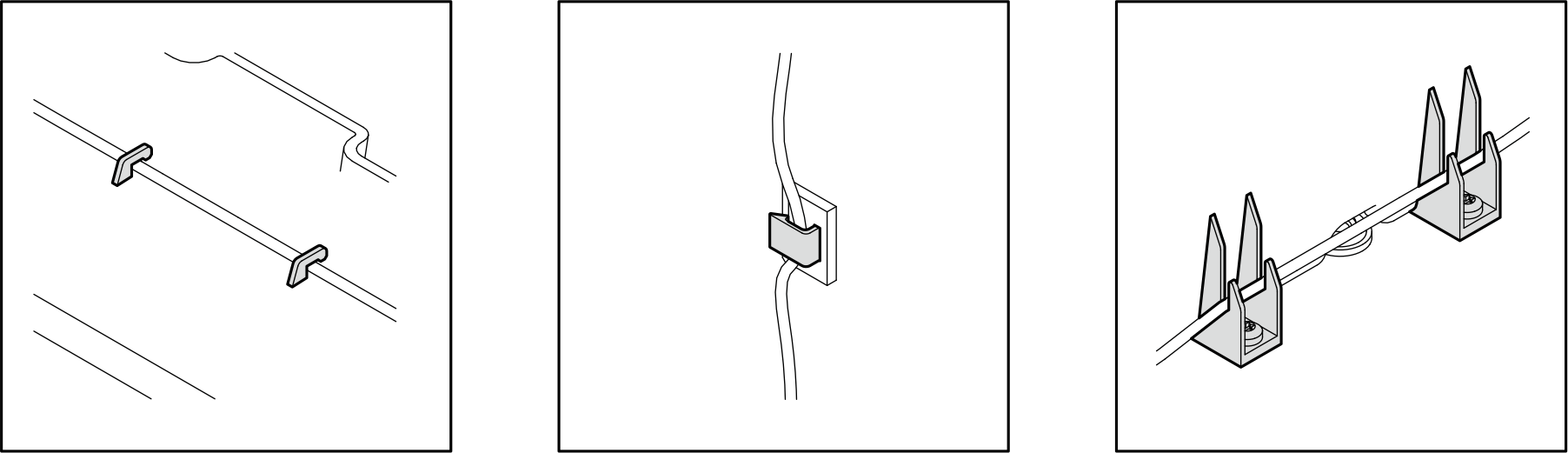

   Figura 3. Cable fijado en varios tipos de clips para cables

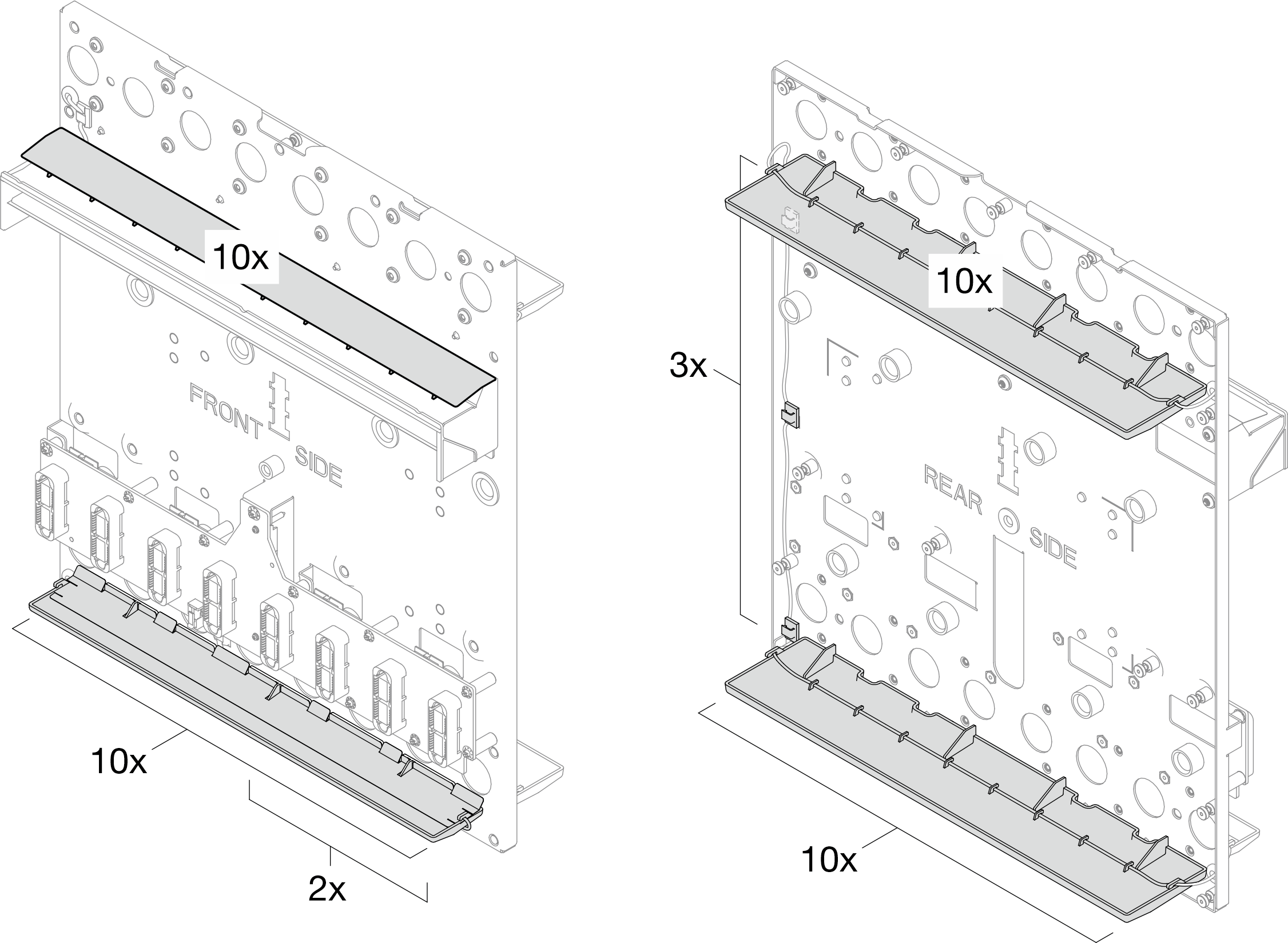

   Figura 4. Cantidad de clips para cables y su ubicación en la placa media


   1. Pase el cable alrededor de la placa media siguiendo la secuencia que se muestra en las siguientes ilustraciones.
      • PARTE FRONTAL: (en la parte inferior de la bandeja de goteo) → → (a través del orificio guía en la placa media)
      • PARTE POSTERIOR: → → → (a través del orificio guía en la placa media)

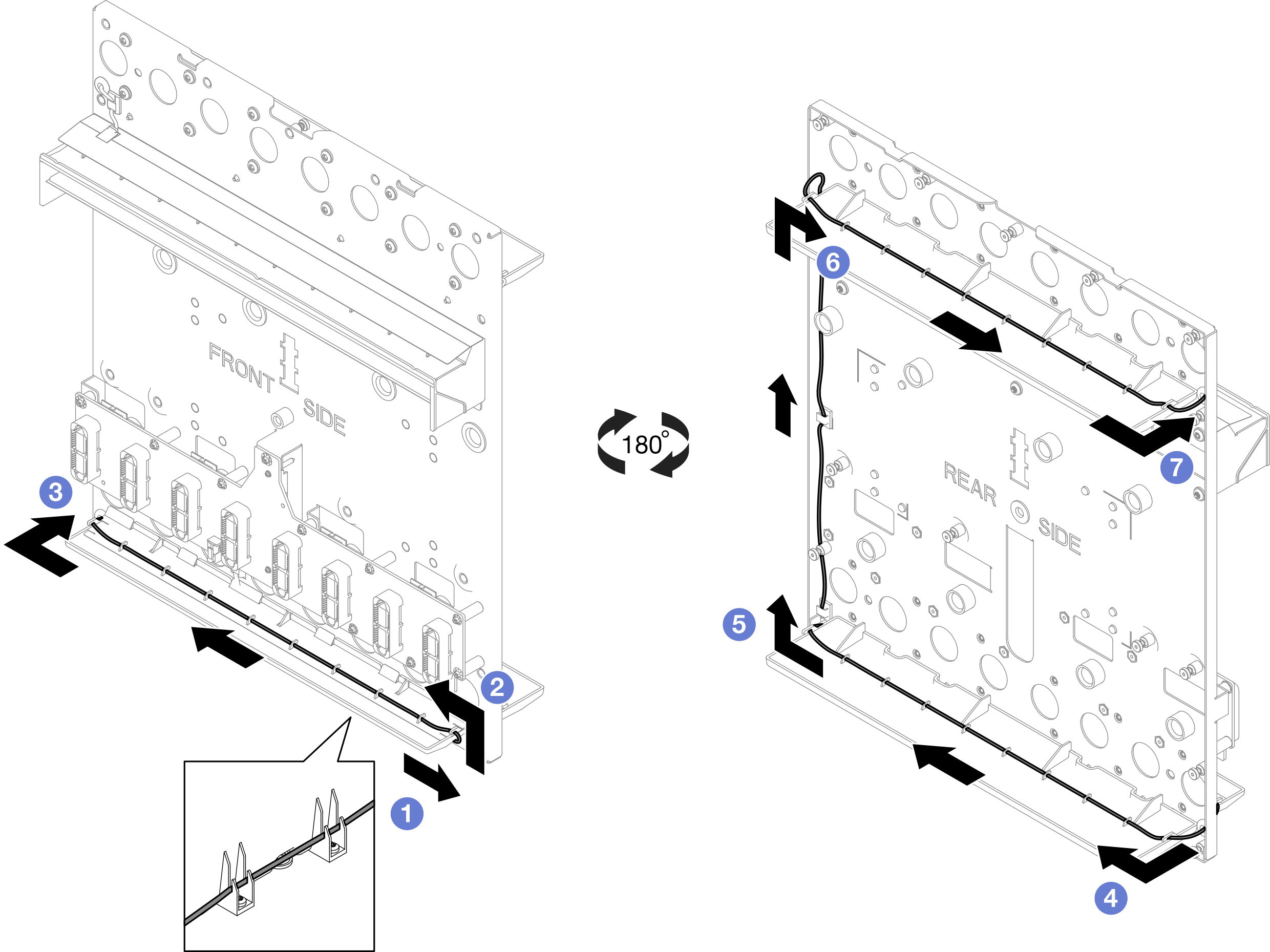

      Figura 5. Disposición del cable alrededor de la placa media


3. Desde la bandeja de goteo superior en la parte frontal, fije el cable al clip para cables e insértelo a través de la abertura en la cubierta de la bandeja de goteo.

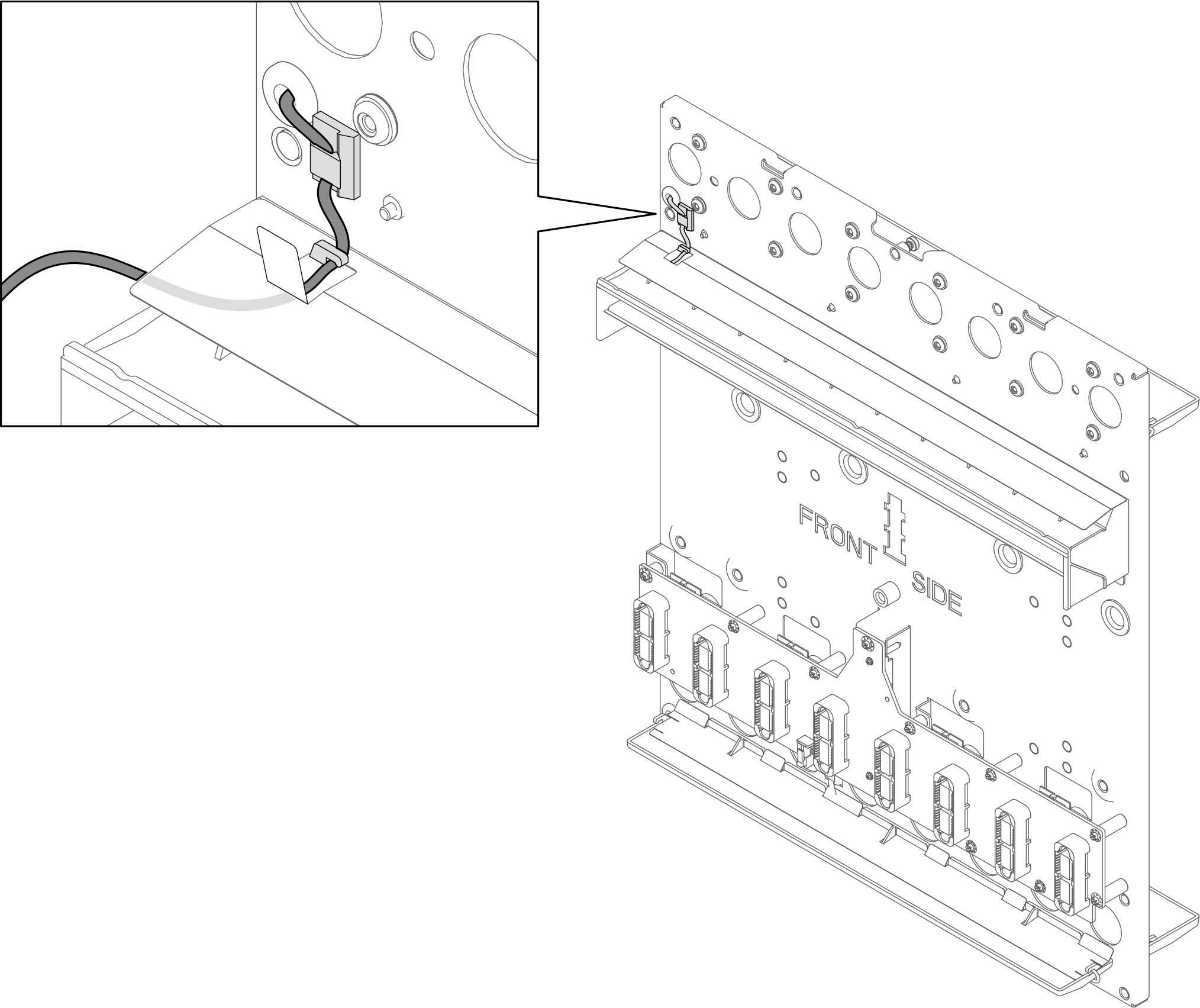

   Figura 6. Disposición del cable a través de la cubierta de la bandeja de goteo


4. Fije el cable a la bandeja de goteo superior en la parte frontal.
   1. Abra la cubierta de la bandeja de goteo.
   2. Fije el cable a todos los clips para cables. Doble el cable para evitar que quede colgando de la bandeja de goteo.

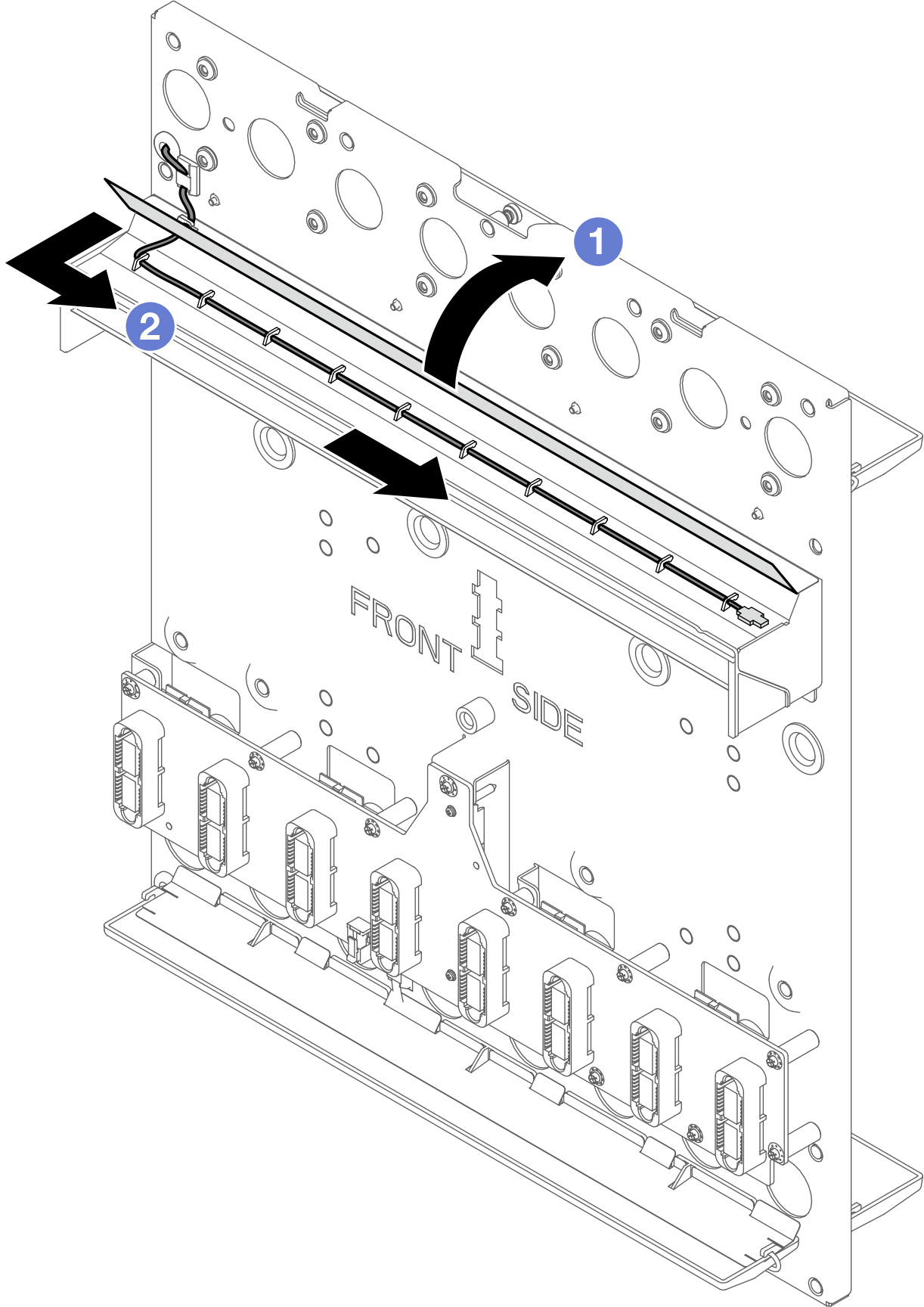

      Figura 7. Fijación del cable del sensor de filtraciones en la bandeja de goteo superior en la parte frontal
