Installation du détecteur de fuite

Les informations suivantes vous permettent d’installer le détecteur de fuite.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

• Accédez à Site Web de téléchargement de pilotes et logiciels pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Visionnage de la procédure

• Une vidéo de cette procédure est disponible sur YouTube.

Procédure

1. Fixez le module de capteur de fuite à la plaque médiane.
   1. En partant du dessous du bac d’égouttage inférieur sur le côté avant, insérez le câble dans le trou de guidage du bac d’égouttage inférieur. Branchez ensuite le câble sur l’interposeur.
   2. Fixez le câble du détecteur de fuite au clip de fixation.

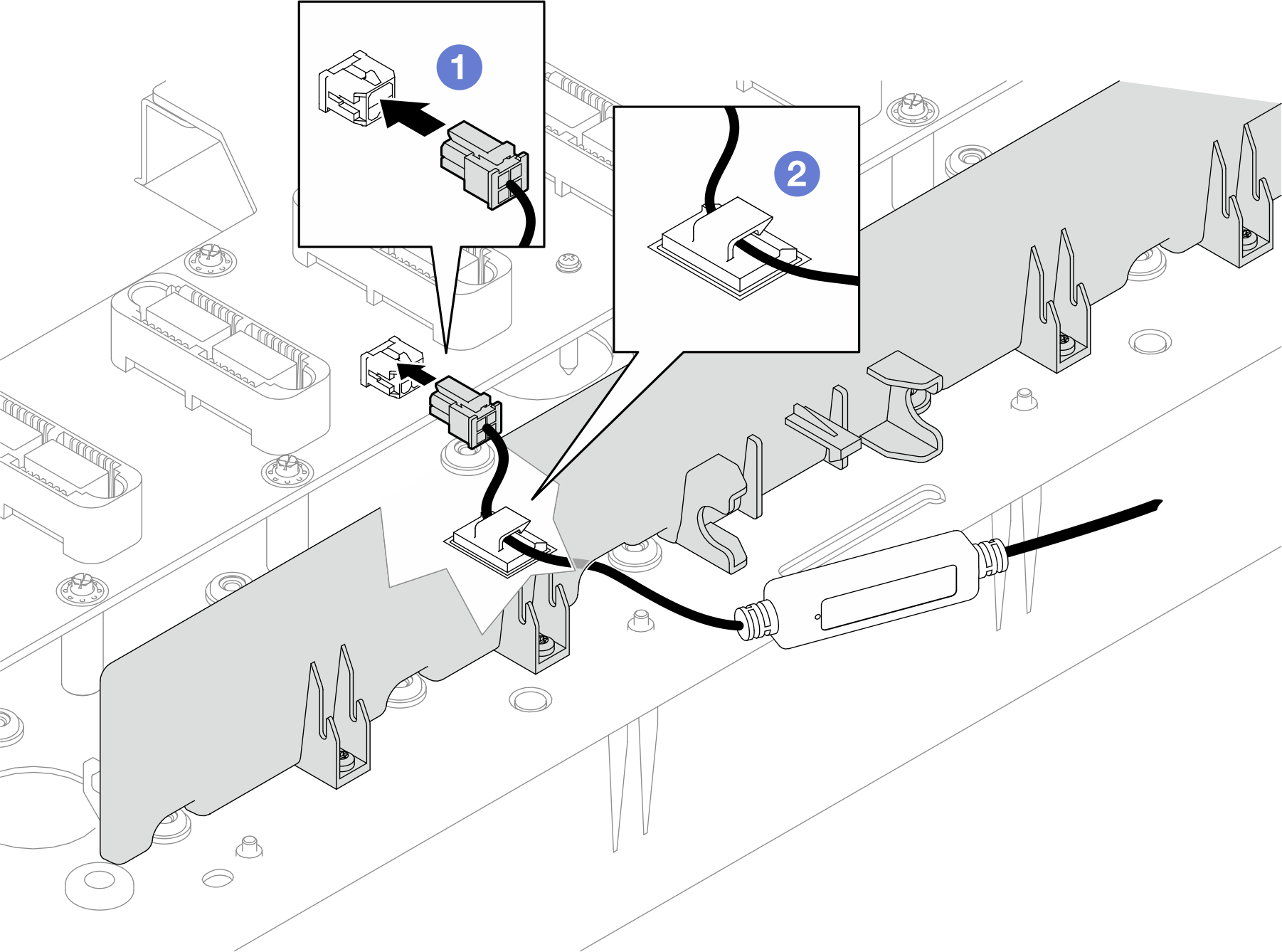

      Figure 1. Branchement du câble de détecteur de fuite sur l’interposeur


   3. Un support est fixé au côté inférieur du bac d’égouttage. Alignez le module de détecteur de fuite sur le trou de guidage du support.
   4. Insérez le module de détecteur de fuite dans le support.
      Remarque

      Le côté doté d’un voyant lumineux doit faire face à l’extérieur.

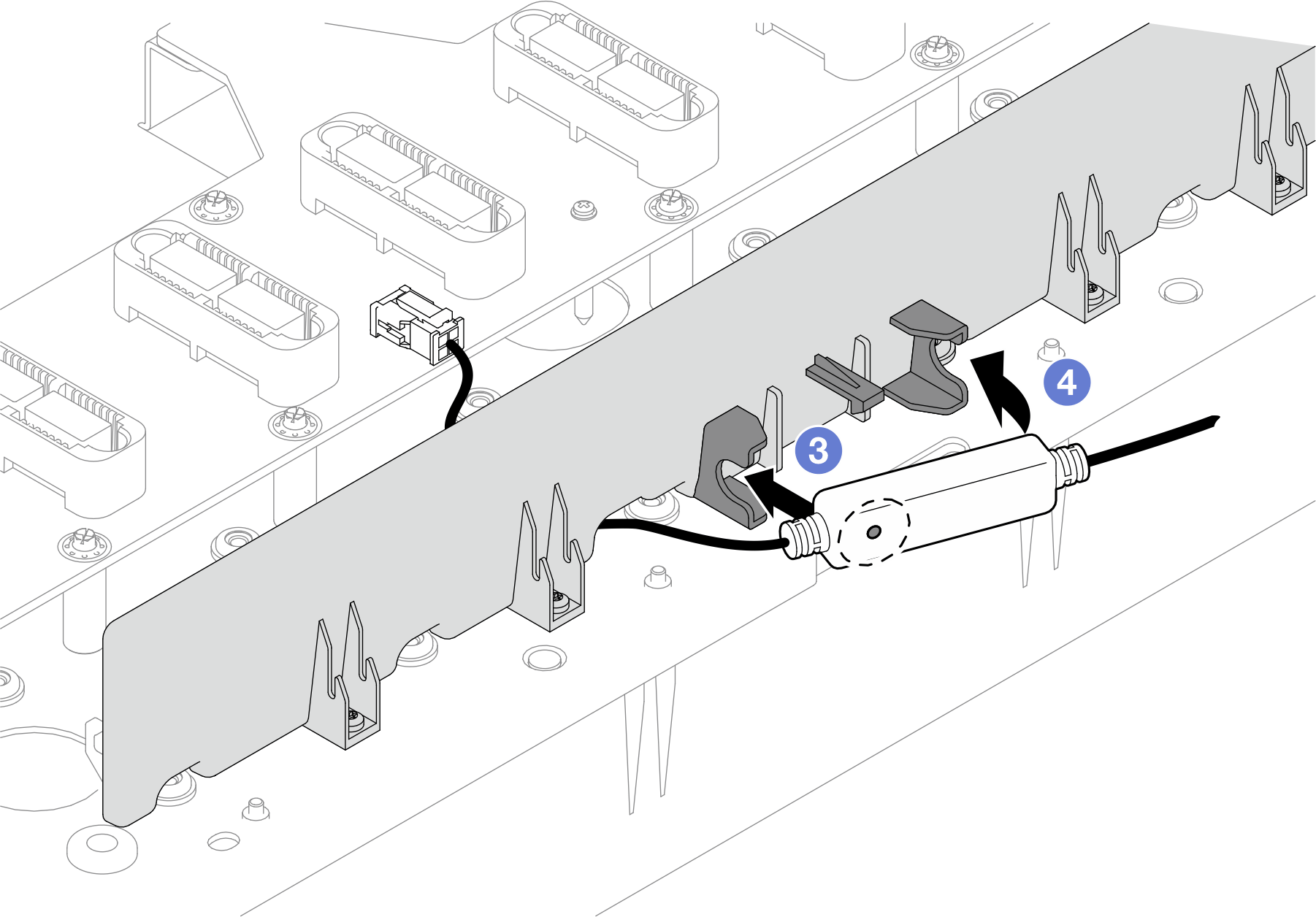

      Figure 2. Installation du module de détecteur de fuite sur le support


2. Acheminez le câble du capteur de fuite autour de la plaque médiane.
   Remarque

   Lors du cheminement du câble, veillez à le fixer à tous les clips de fixation de l’assemblage de la plaque médiane. Consultez les illustrations suivantes pour connaître les types, les emplacements et la quantité de clips de fixation.

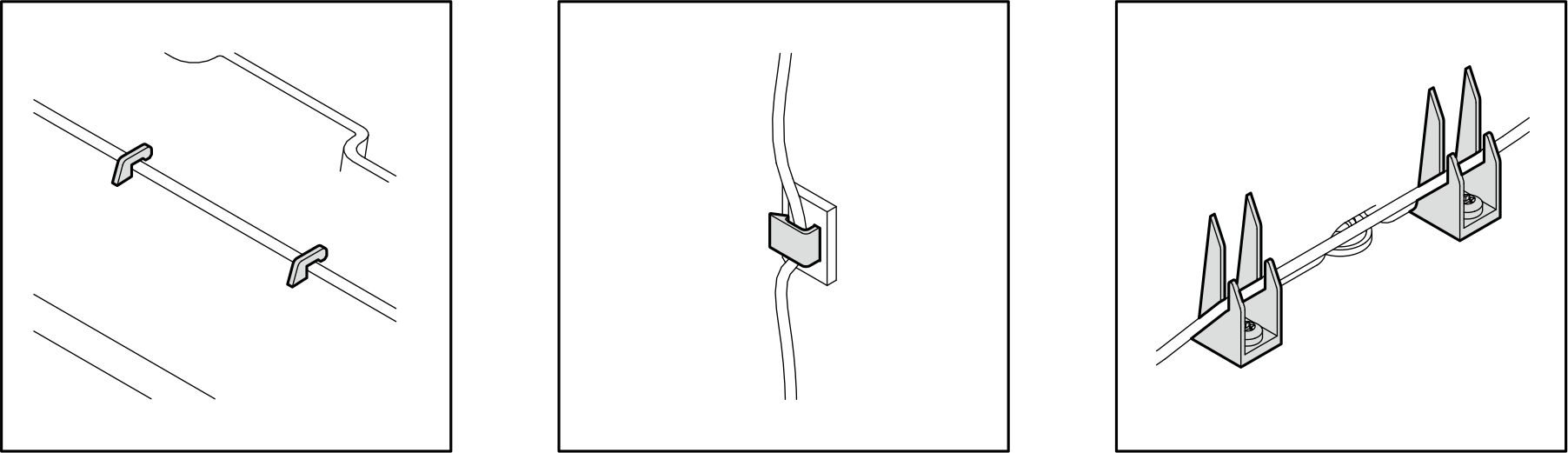

   Figure 3. Câble fixé dans différents types de clips de fixation

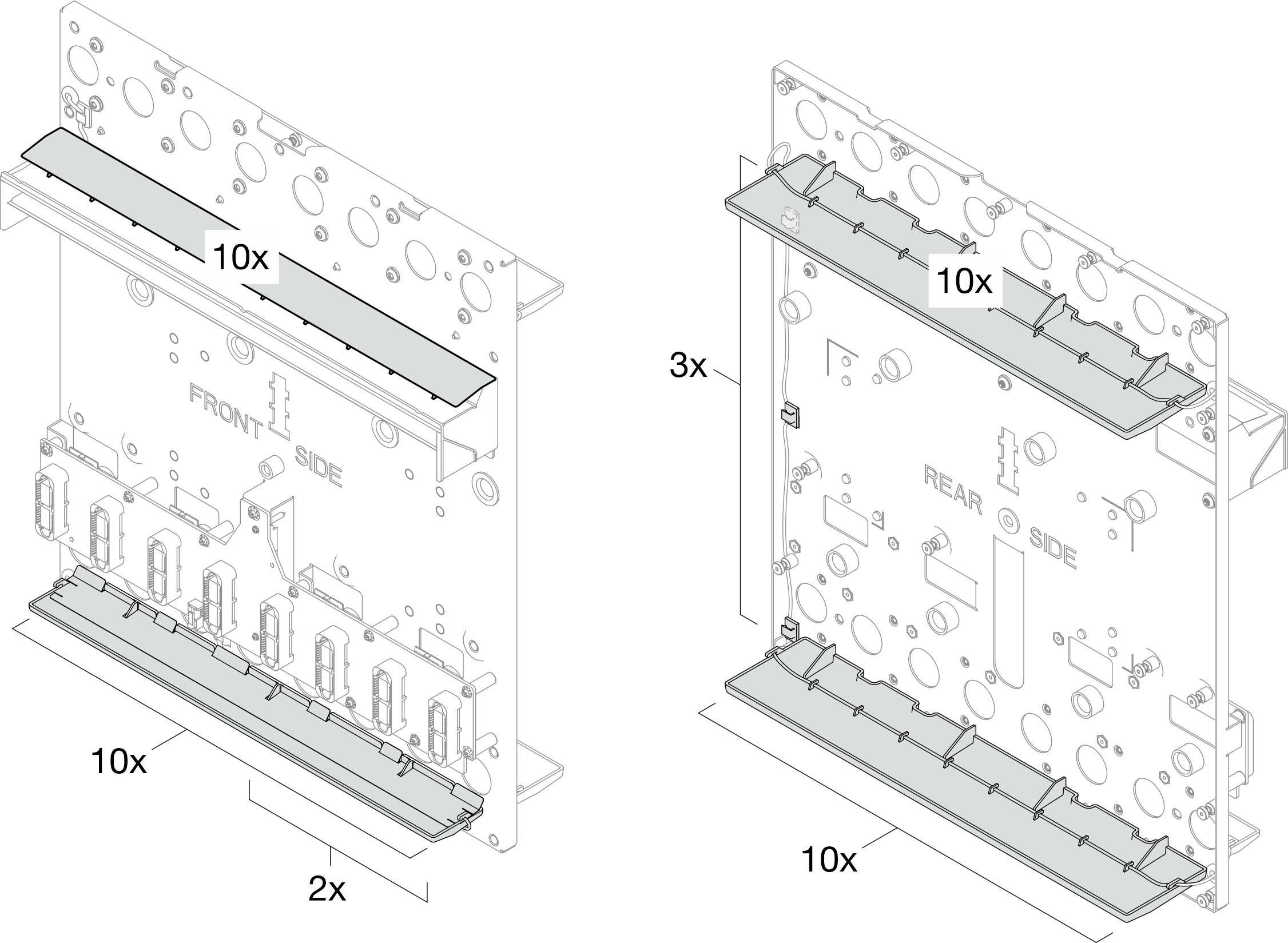

   Figure 4. Quantité et emplacement des clips de fixation sur la plaque médiane


   1. Acheminez le câble autour de la plaque médiane en suivant l’ordre illustré ci-dessous.
      • FACE AVANT : (sur le côté inférieur du bac d’égouttage) → → (à travers le trou de guidage sur la plaque médiane)
      • FACE ARRIÈRE : → → → (à travers le trou de guidage sur la plaque médiane)

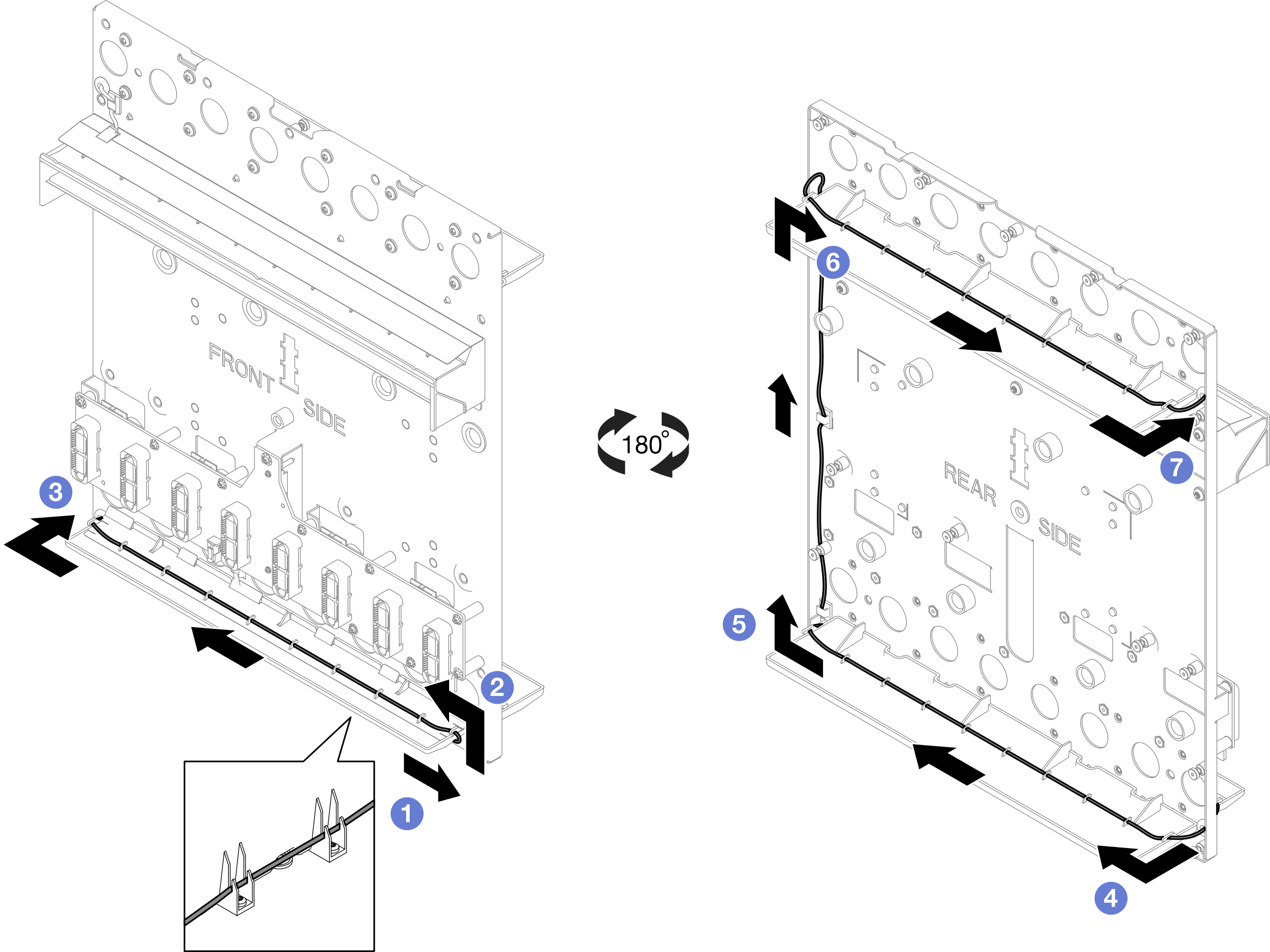

      Figure 5. Cheminement du câble autour de la plaque médiane


3. À partir du bac d’égouttage supérieur sur la face avant, fixez le câble au clip de fixation, puis insérez le câble dans l’ouverture du couvercle du bac d’égouttage.

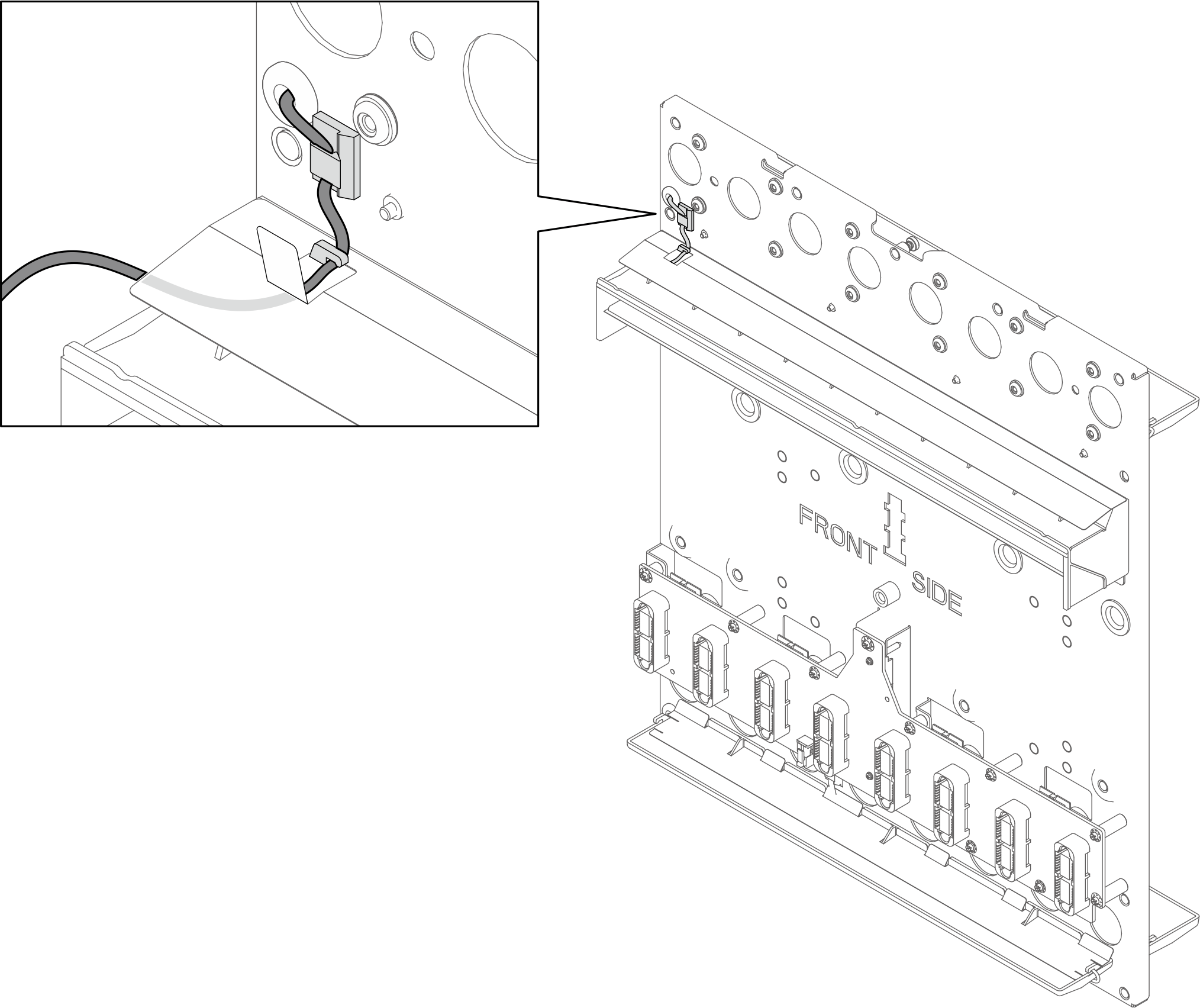

   Figure 6. Enfilage du câble à travers le couvercle du bac d’égouttage


4. Fixez le câble au bac d’égouttage supérieur sur la face avant.
   1. Ouvrez le couvercle du bac d’égouttage.
   2. Fixez le câble à tous les clips de fixation. Pliez le câble pour éviter qu’il ne pende du bac d’égouttage.

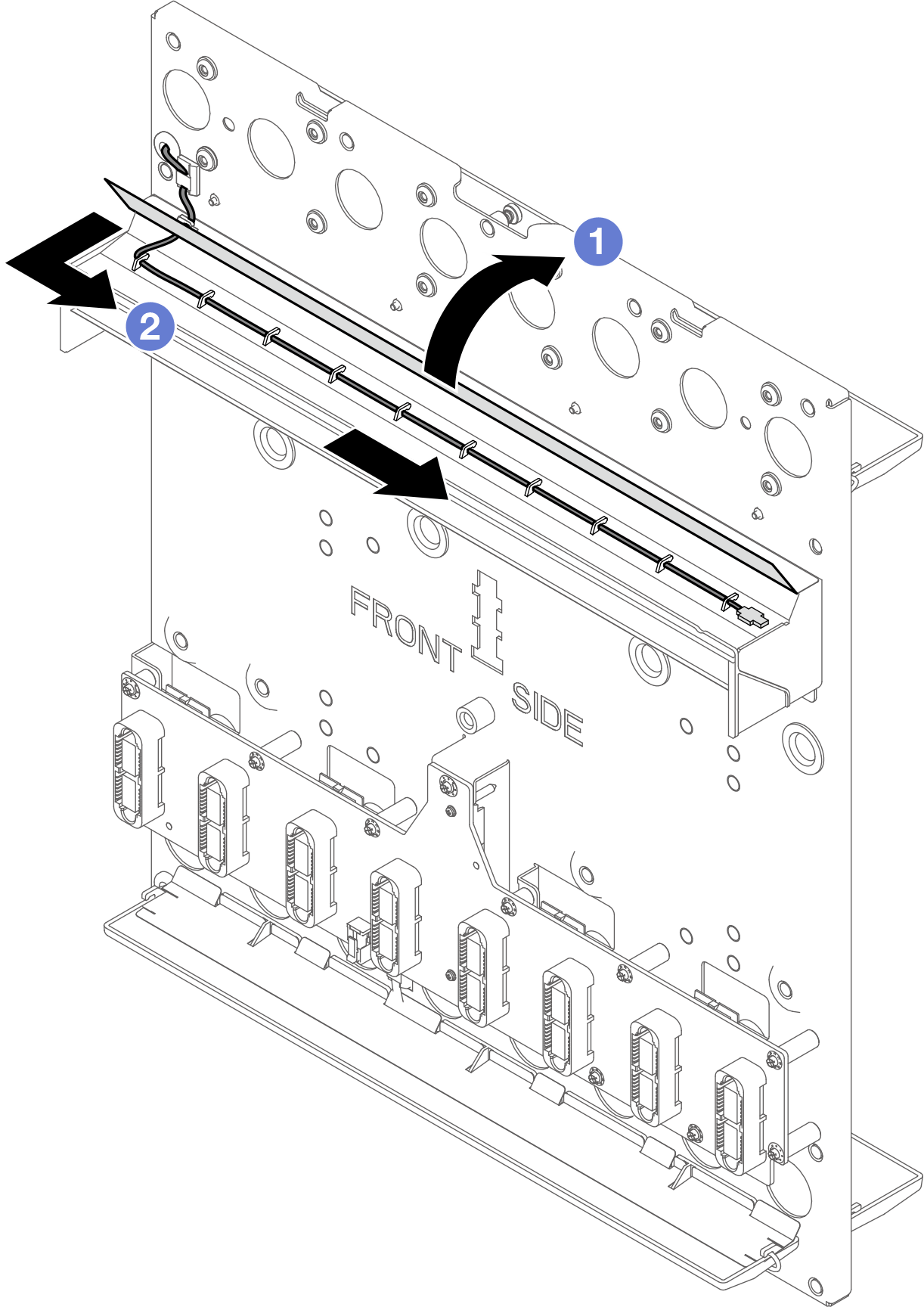

      Figure 7. Fixation du câble du détecteur de fuite au bac d’égouttage supérieur sur la face avant
