漏水センサーの取り付け

漏水センサーを取り付けるには、以下の情報を参照してください。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. 漏水センサー・モジュールをミッドプレートに固定します。
    1. 前面の下部ドリップ・トレイの下から、下部ドリップ・トレイのガイド穴にケーブルを挿入します。次に、ケーブルを変換コネクター・ボードに接続します。
    2. 漏水センサー・ケーブルをケーブル・クリップに固定します。

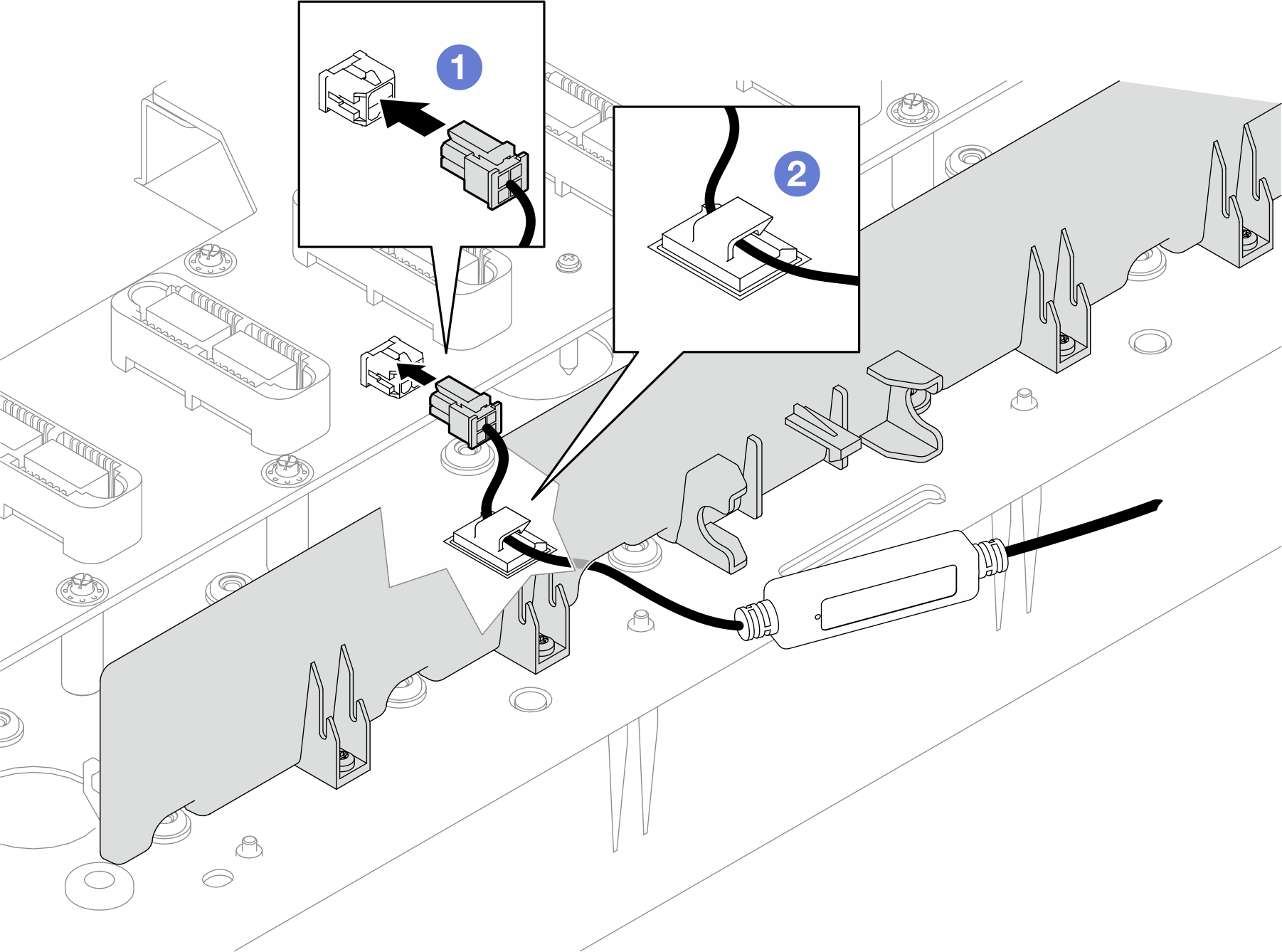

      図 1. 変換コネクター・カードへの漏水センサー・ケーブルの接続

    3. サポート・ブラケットは、ドリップ・トレイの底面に取り付けられています。漏水センサー・モジュールをサポート・ブラケットのガイド穴に合わせます。
    4. 漏水センサー・モジュールをブラケットに挿入します。
      LED ランプのある面は外側に向けたままにします。

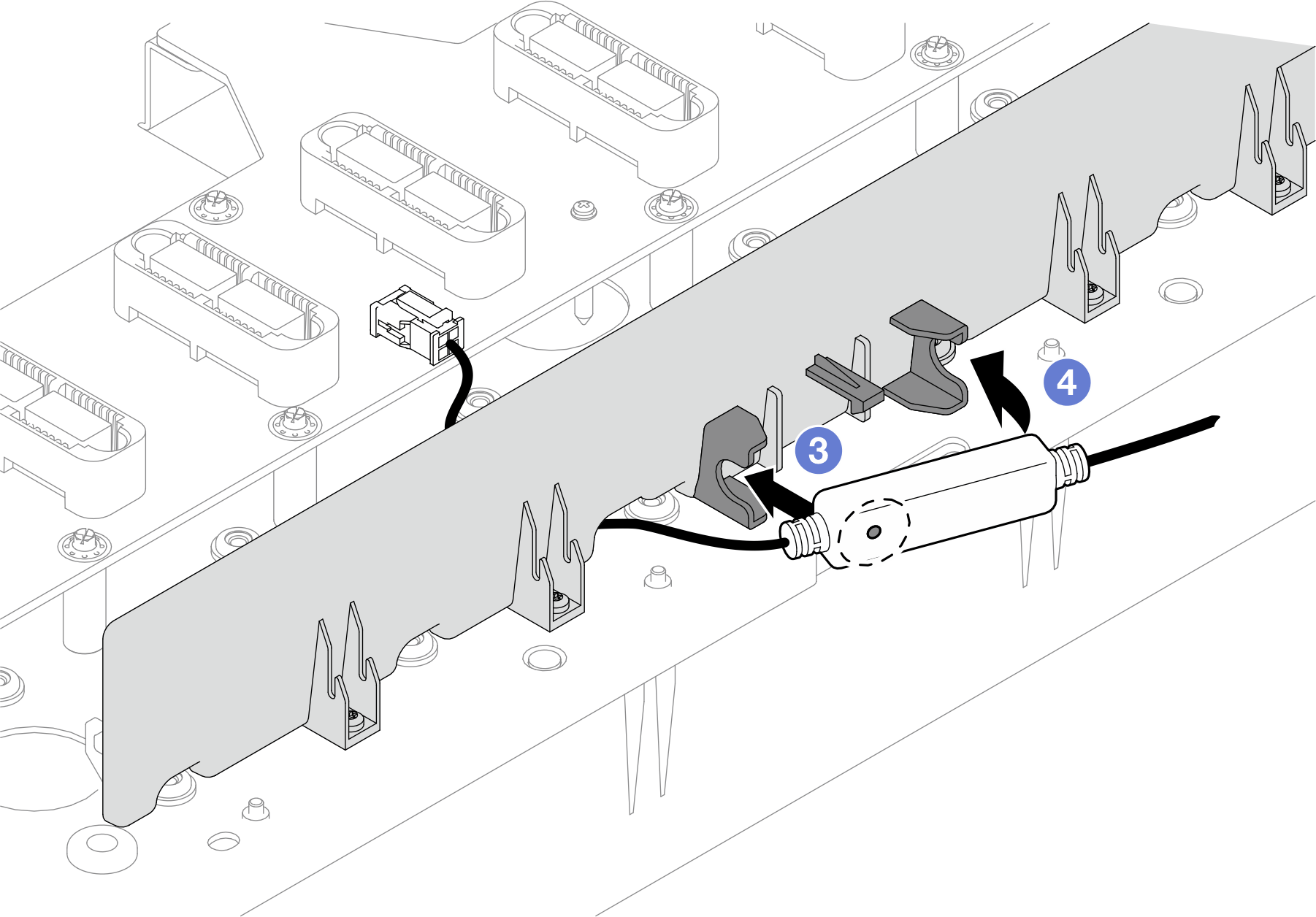

      図 2. ブラケットへの漏水センサー・モジュールの取り付け

  2. 漏水センサー・ケーブルをミッドプレートの周囲に配線します。
    ケーブルを配線するときは、必ずミッドプレート・アセンブリーのすべてのケーブル・クリップにケーブルを固定してください。ケーブル・クリップのタイプ、位置、および数量については、次の図を参照してください。

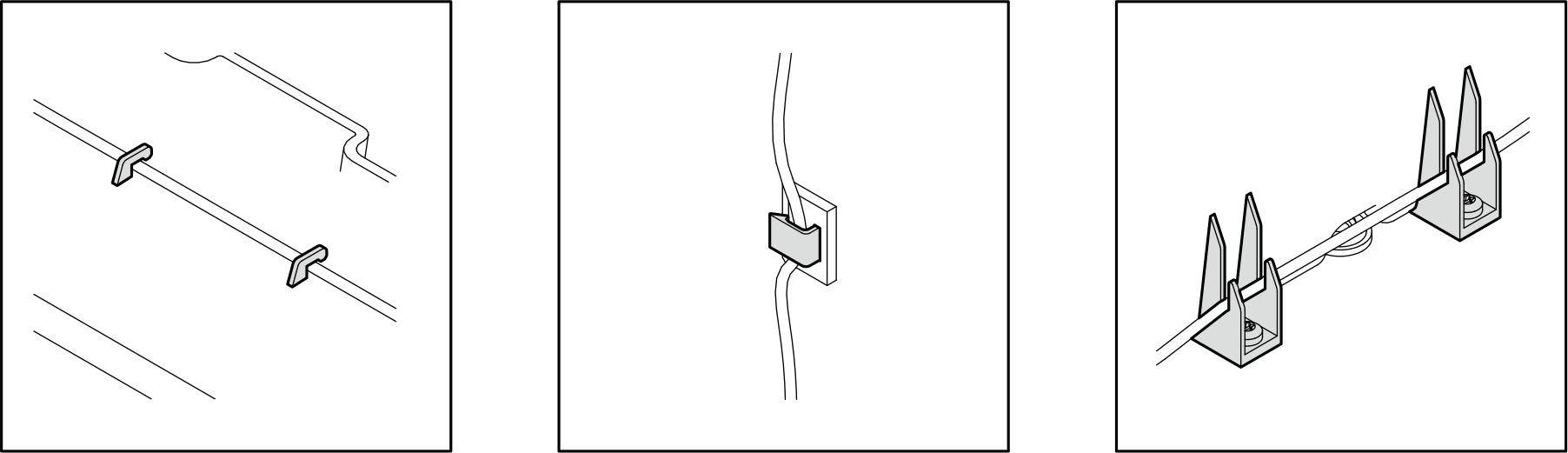

    図 3. さまざまなタイプのケーブル・クリップに固定されたケーブル

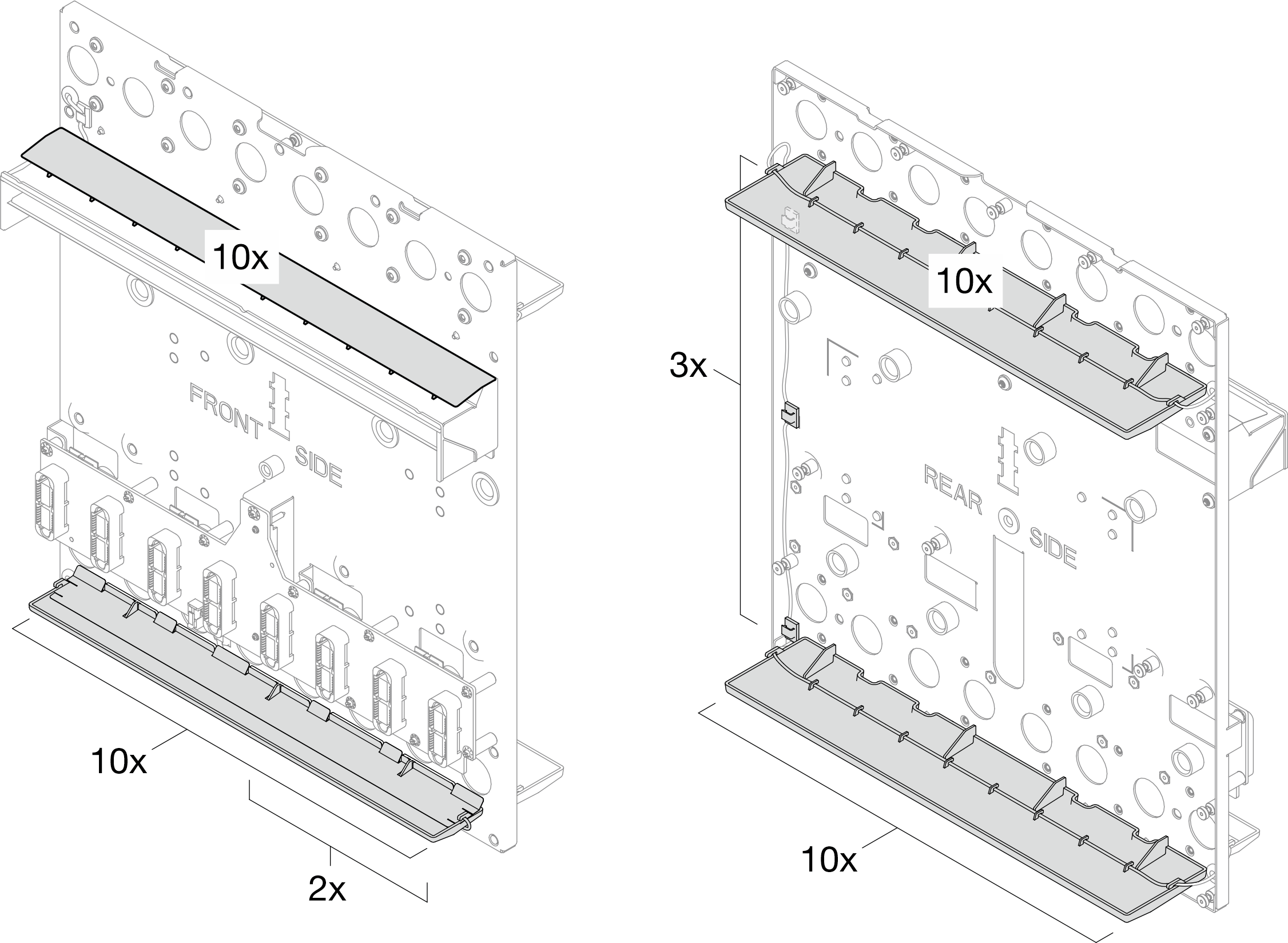

    図 4. ミッドプレート上のケーブル・クリップの数量と位置

    1. 下の図に表示されている順序に従って、ケーブルをミッドプレートの周りに配線します。
      • 前面: (ドリップ・トレイの底面) (ミッドプレートのガイド穴を通して)
      • 背面: (ミッドプレートのガイド穴を通して)

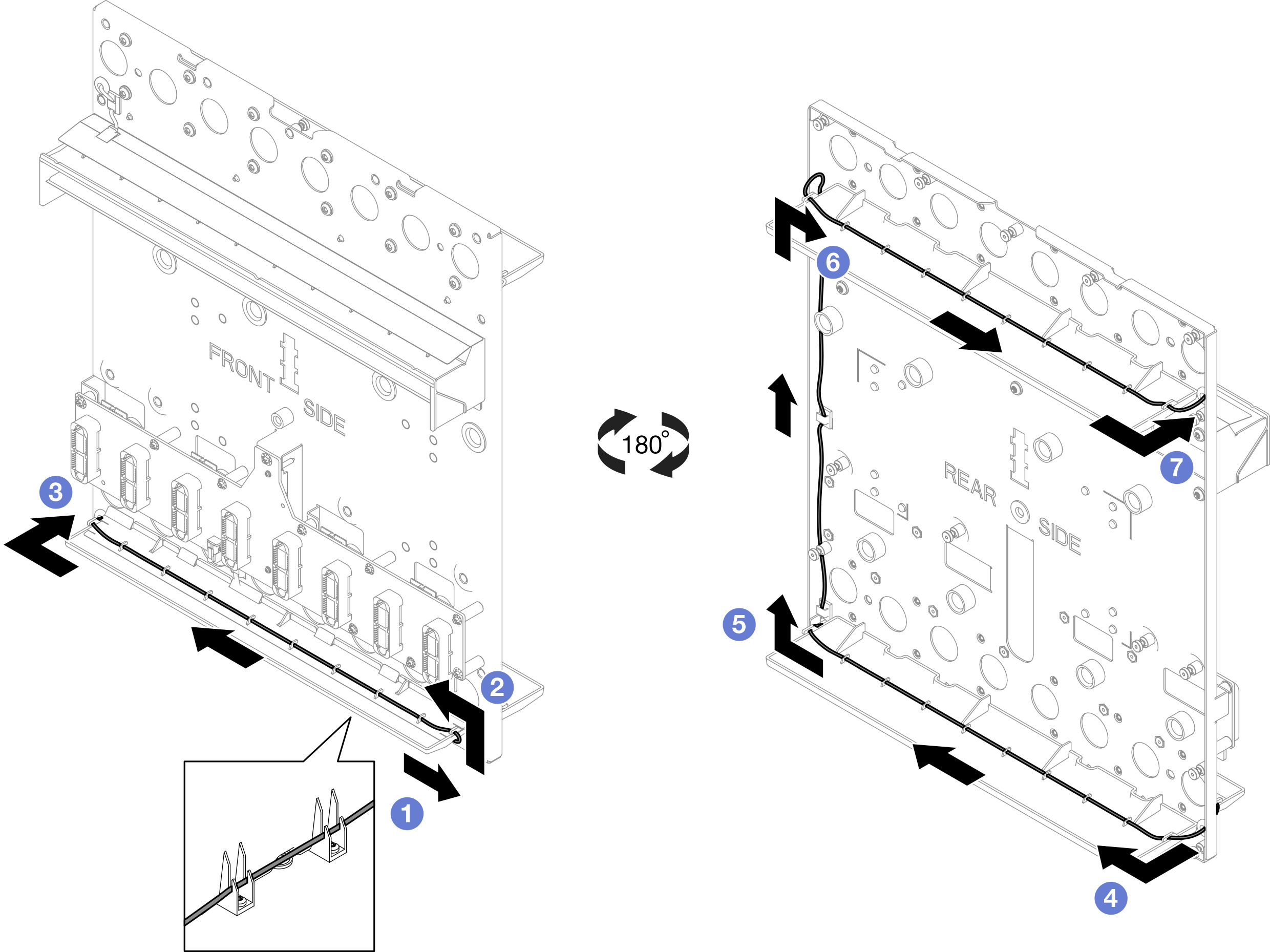

      図 5. ミッドプレートの周囲へのケーブル配線

  3. 前面の上部ドリップ・トレイから、ケーブルをケーブル・クリップに固定し、ドリップ・トレイ・カバーの開口部からケーブルを挿入します。

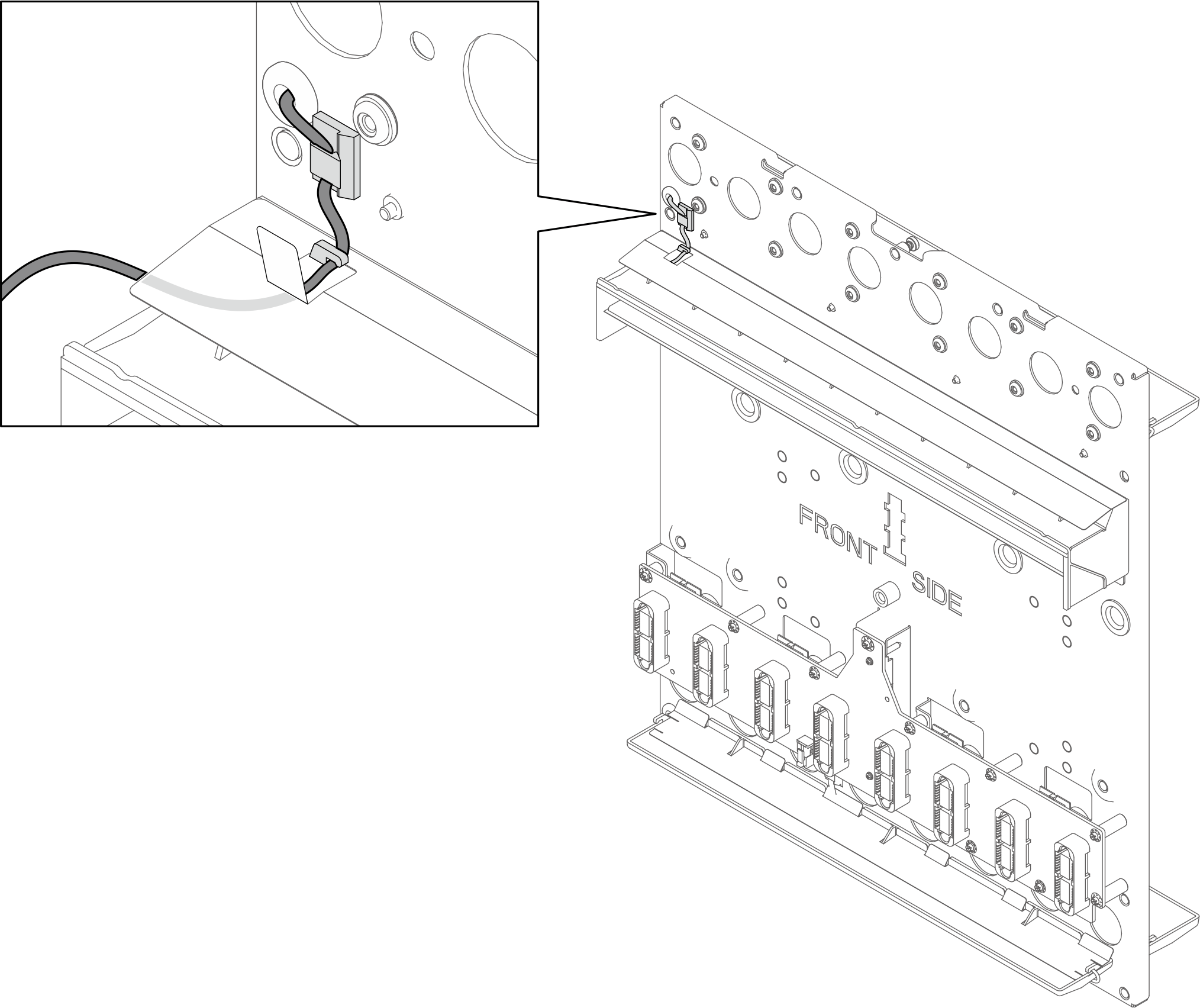

    図 6. ドリップ・トレイ・カバーにケーブルを通す

  4. ケーブルを前面の上部ドリップ・トレイに固定します。
    1. ドリップ・トレイ・カバーを開きます。
    2. ケーブルをすべてのケーブル・クリップに固定します。ケーブルがドリップ・トレイからぶら下がらないようにケーブルを折りたたみます。

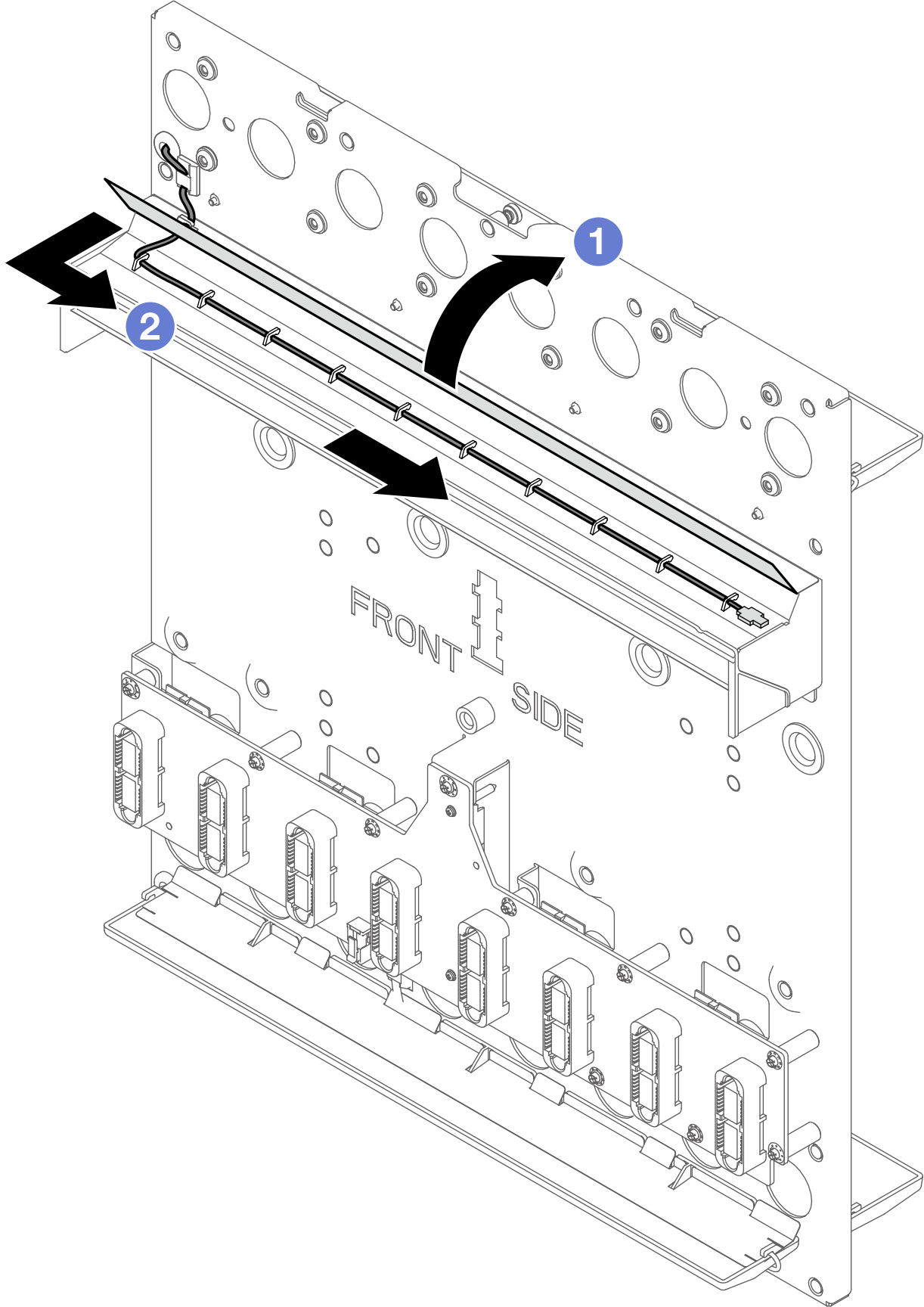

      図 7. 前面の上部ドリップ・トレイへの漏水センサー・ケーブルの固定

完了したら

  1. エンクロージャー・ミッドプレート・アセンブリーを取り付けます。ミッドプレート・アセンブリーの取り付けを参照してください。

  2. 上部および下部多岐管を取り付けます。多岐管の取り付けを参照してください。

  3. すべての電力変換ステーション (PCS) ケージを取り付けます。電力変換ステーション (PCS) ケージの取り付けを参照してください。

  4. すべての電力変換ステーション (PCS) を取り付けます。電力変換ステーション (PCS) の取り付けを参照してください。

  5. SMM3 を取り付けます。SMM3 の取り付けを参照してください。

  6. 空のフィラーを取り付けます。空のフィラーの取り付けを参照してください。

  7. エンクロージャー前面にすべてのトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  8. 必要な他のサーバー・コンポーネントをすべて取り付けます。
  9. 必要なケーブルをすべて接続します。
  10. エンクロージャーに電源を接続します。
  11. シャットダウンしたノードをすべて再起動します。ソリューションの電源をオンにするを参照してください。
  12. SMM3 の電源が自動的にオンになります。
