Flüssigkeitserkennungssensor installieren

Mithilfe dieser Informationen können Sie den Flüssigkeitserkennungssensor installieren.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

• Unter Website zum Herunterladen von Treibern und Software finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server.

• Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter Firmware aktualisieren.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Befestigen Sie das Flüssigkeitserkennungssensormodul an der Mittelplatte.
   1. Führen Sie das Kabel von der Unterseite der unteren Tropfschale an der Vorderseite durch die Führungsbohrung an der unteren Tropfschale. Schließen Sie dann das Kabel an die Interposer-Platine an.
   2. Befestigen Sie das Kabel des Flüssigkeitserkennungssensors an der Kabelklemme.

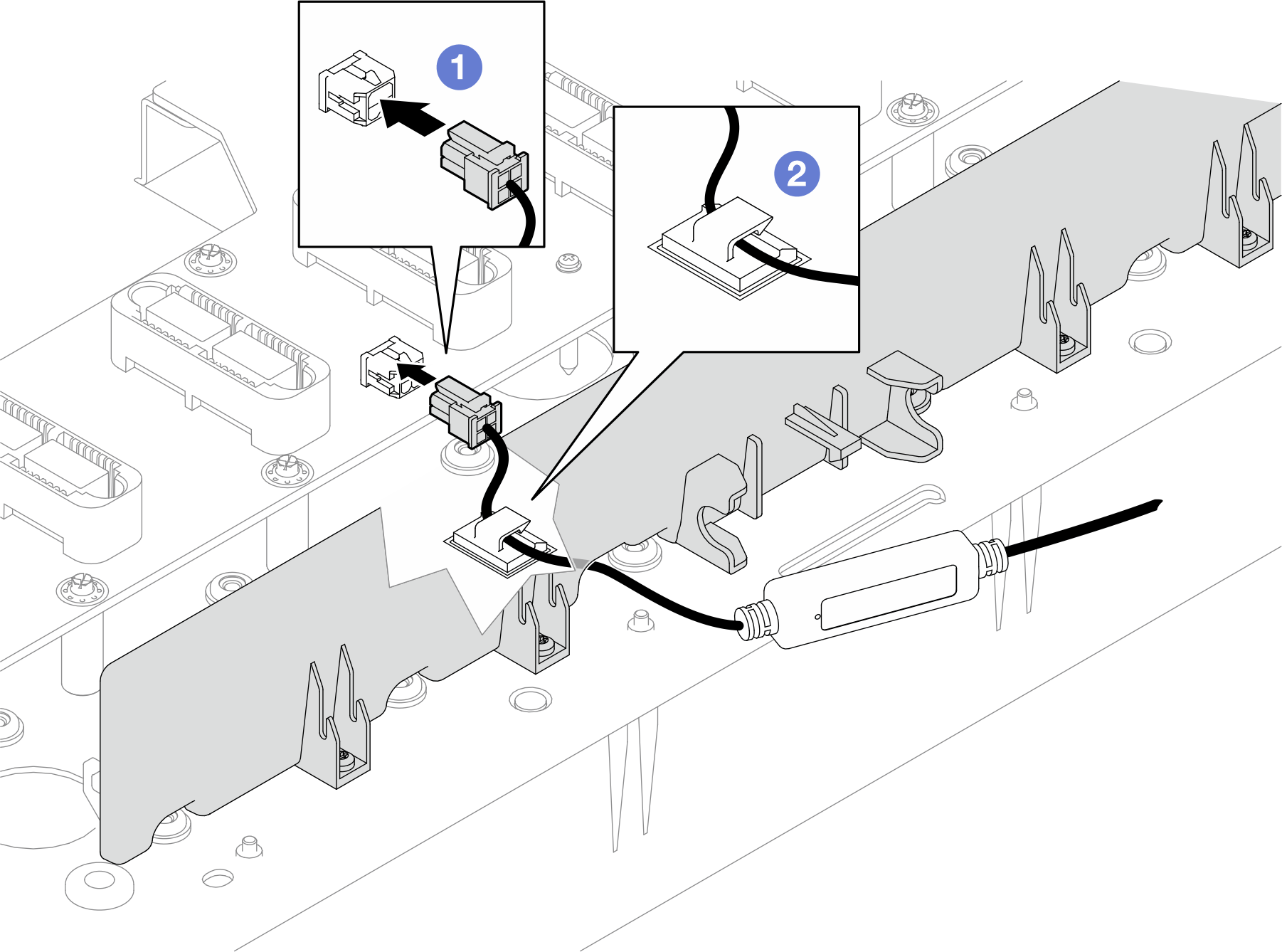

      Abbildung 1. Anschließen des Kabels des Flüssigkeitserkennungssensors an die Interposerkarte


   3. An der Unterseite der Tropfschale ist eine Halterung angebracht. Richten Sie das Flüssigkeitserkennungssensormodul an der Führungsbohrung der Halterung aus.
   4. Setzen Sie das Flüssigkeitserkennungssensormodul in die Halterung ein.
      Anmerkung

      Die Seite mit der Anzeige sollte nach außen zeigen.

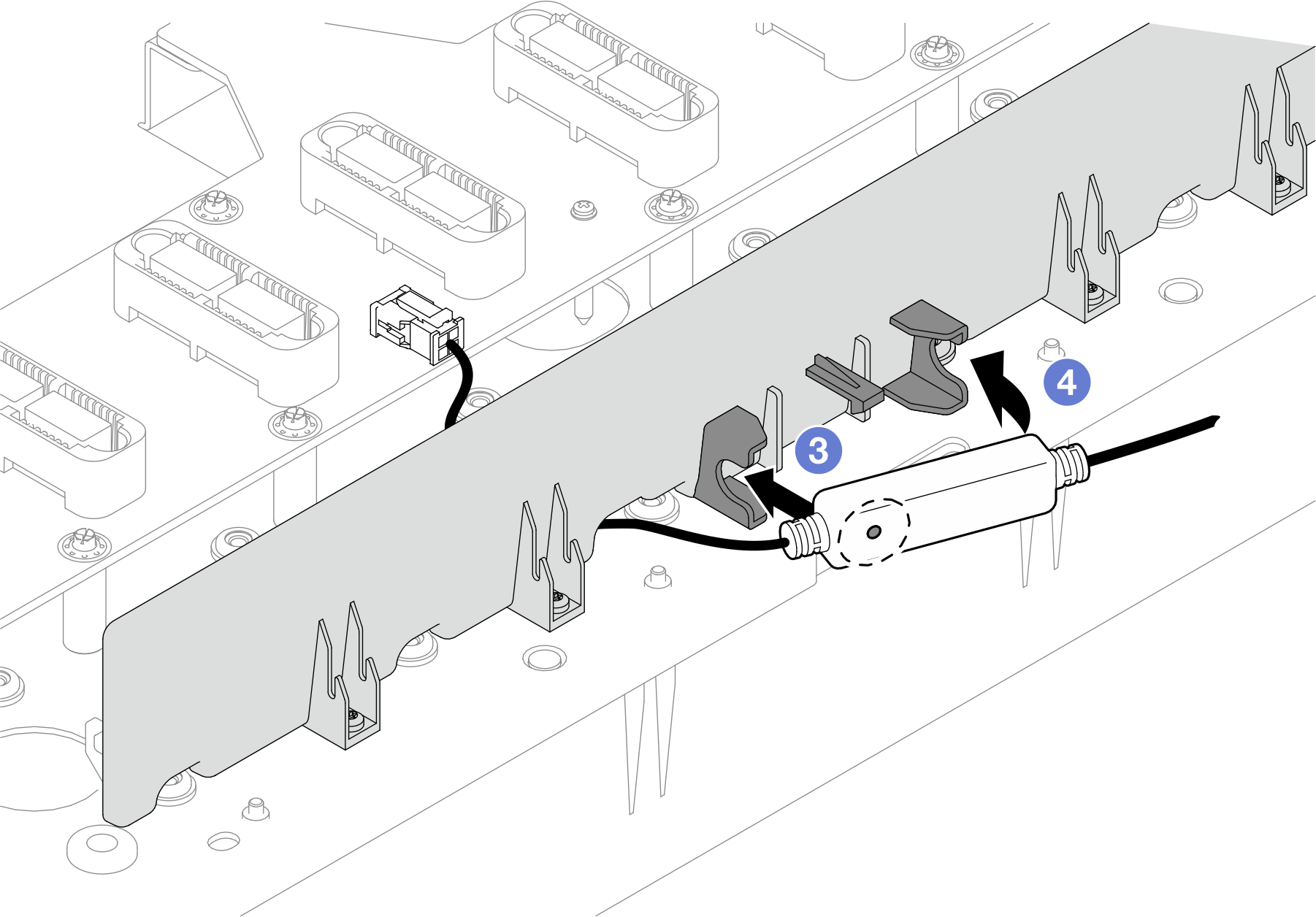

      Abbildung 2. Installieren des Flüssigkeitserkennungssensormoduls in die Halterung


2. Verlegen Sie das Kabel des Flüssigkeitserkennungssensors um die Mittelplatte herum.
   Anmerkung

   Stellen Sie beim Verlegen des Kabels sicher, dass das Kabel an allen Kabelklemmen an der Mittelplattenbaugruppe befestigt ist. Die folgenden Abbildungen zeigen die verschiedenen Typen, Positionen und die Anzahl der Kabelklemmen.

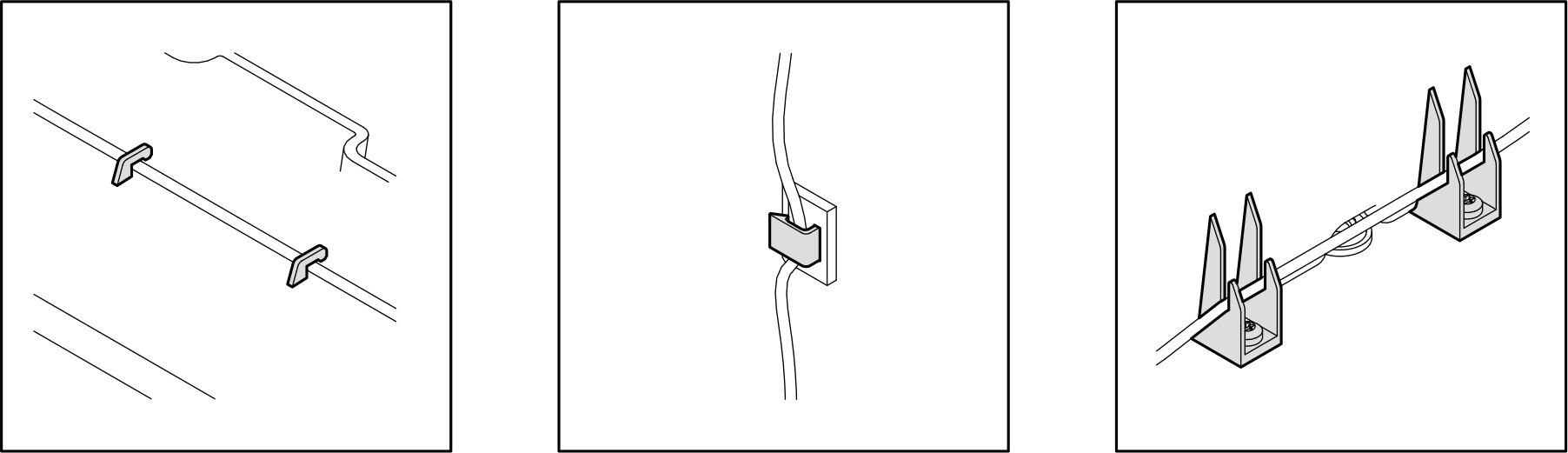

   Abbildung 3. Kabelsicherung mit verschiedenen Kabelklemmen

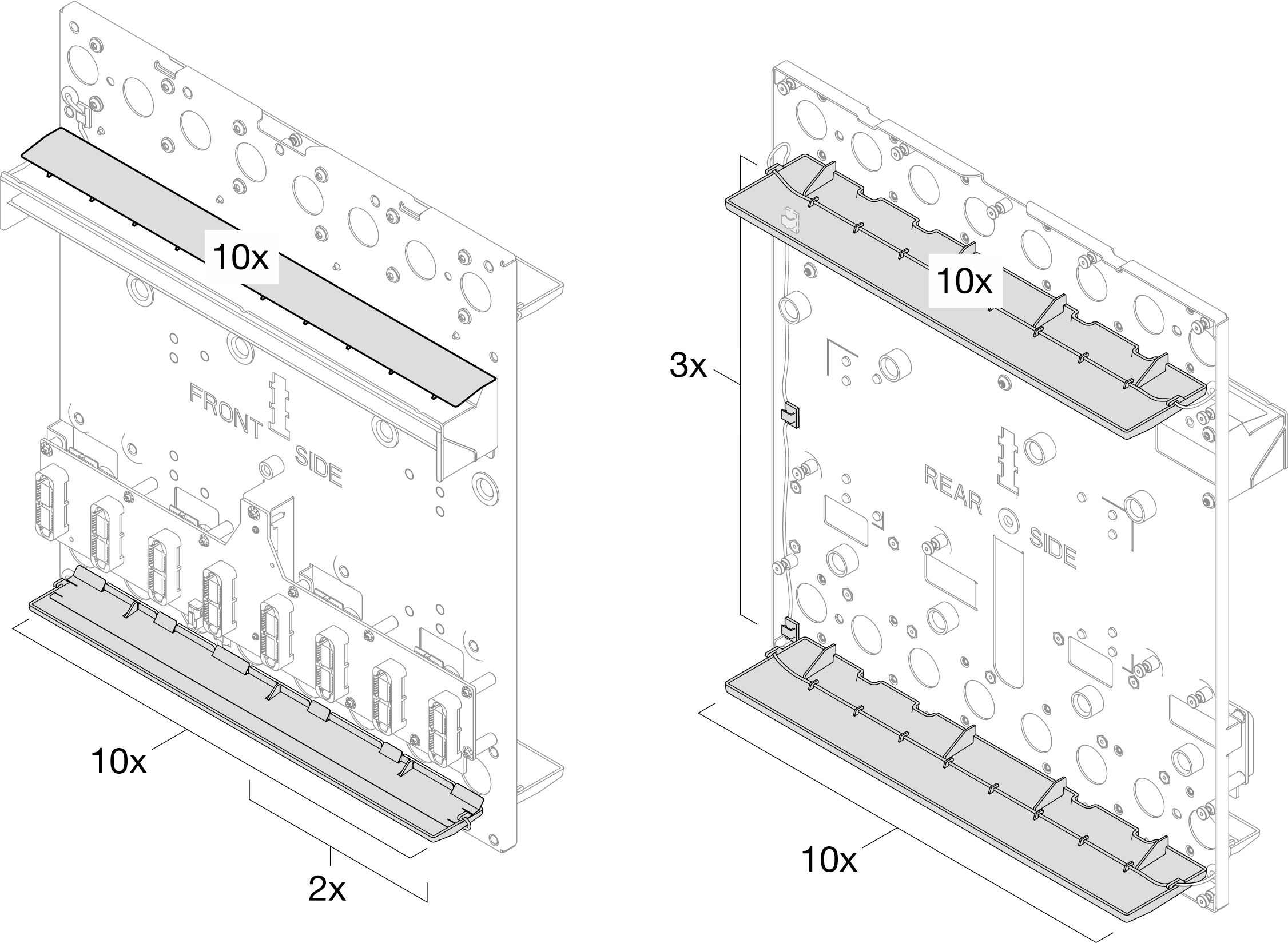

   Abbildung 4. Anzahl und Position der Kabelklemmen auf der Mittelplatte


   1. Verlegen Sie das Kabel um die Mittelplatte herum und befolgen Sie dabei die Reihenfolge, die in den Abbildungen unten angegeben ist.
      • VORDERSEITE: (an der Unterseite der Tropfschale) → → (durch das Führungsloch an der Mittelplatte)
      • RÜCKSEITE:  →  →  → (durch das Führungsloch an der Mittelplatte)

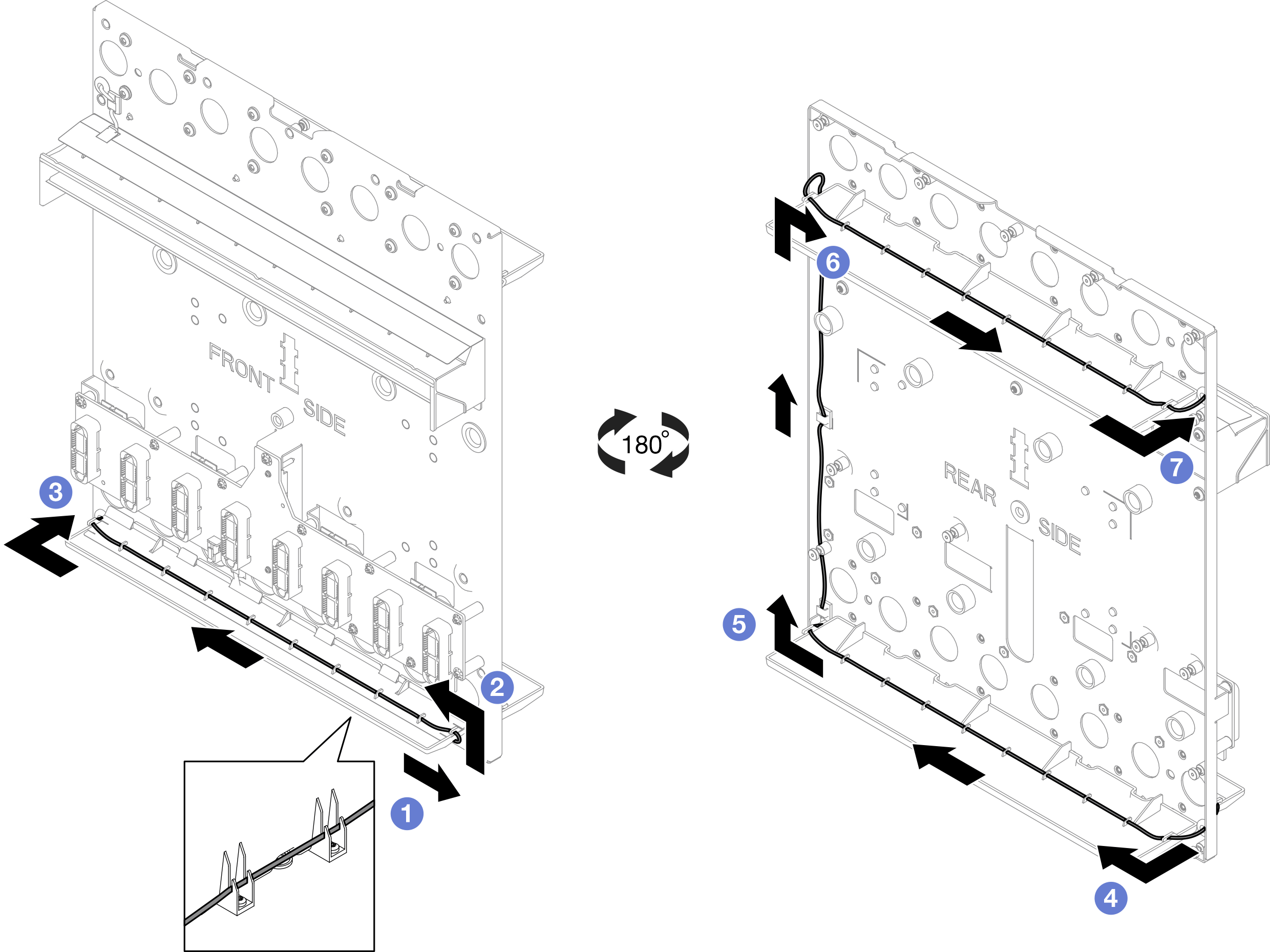

      Abbildung 5. Verlegen des Kabels um die Mittelplatte


3. Befestigen Sie das Kabel von der oberen Tropfschale an der Vorderseite an der Kabelklemme und führen Sie das Kabel durch die Öffnung in der Abdeckung der Tropfschale.

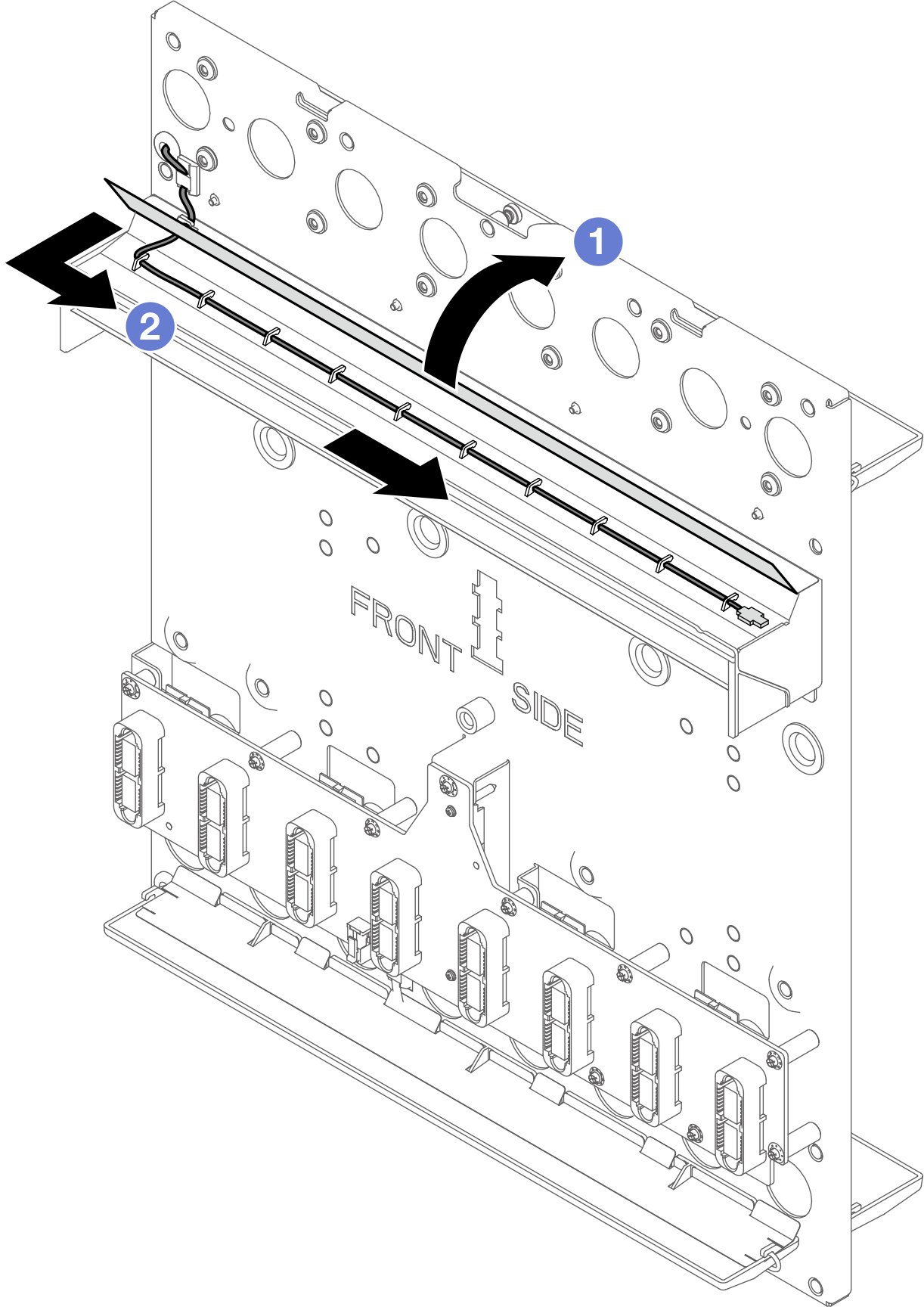

   Abbildung 6. Einfädeln des Kabels durch die Abdeckung der Tropfschale


4. Befestigen Sie das Kabel an der oberen Tropfschale an der Vorderseite.
   1. Öffnen Sie die Abdeckung der Tropfschale.
   2. Befestigen Sie das Kabel an allen Kabelklemmen. Knicken Sie das Kabel, damit es nicht von der Tropfschale herunterhängt.

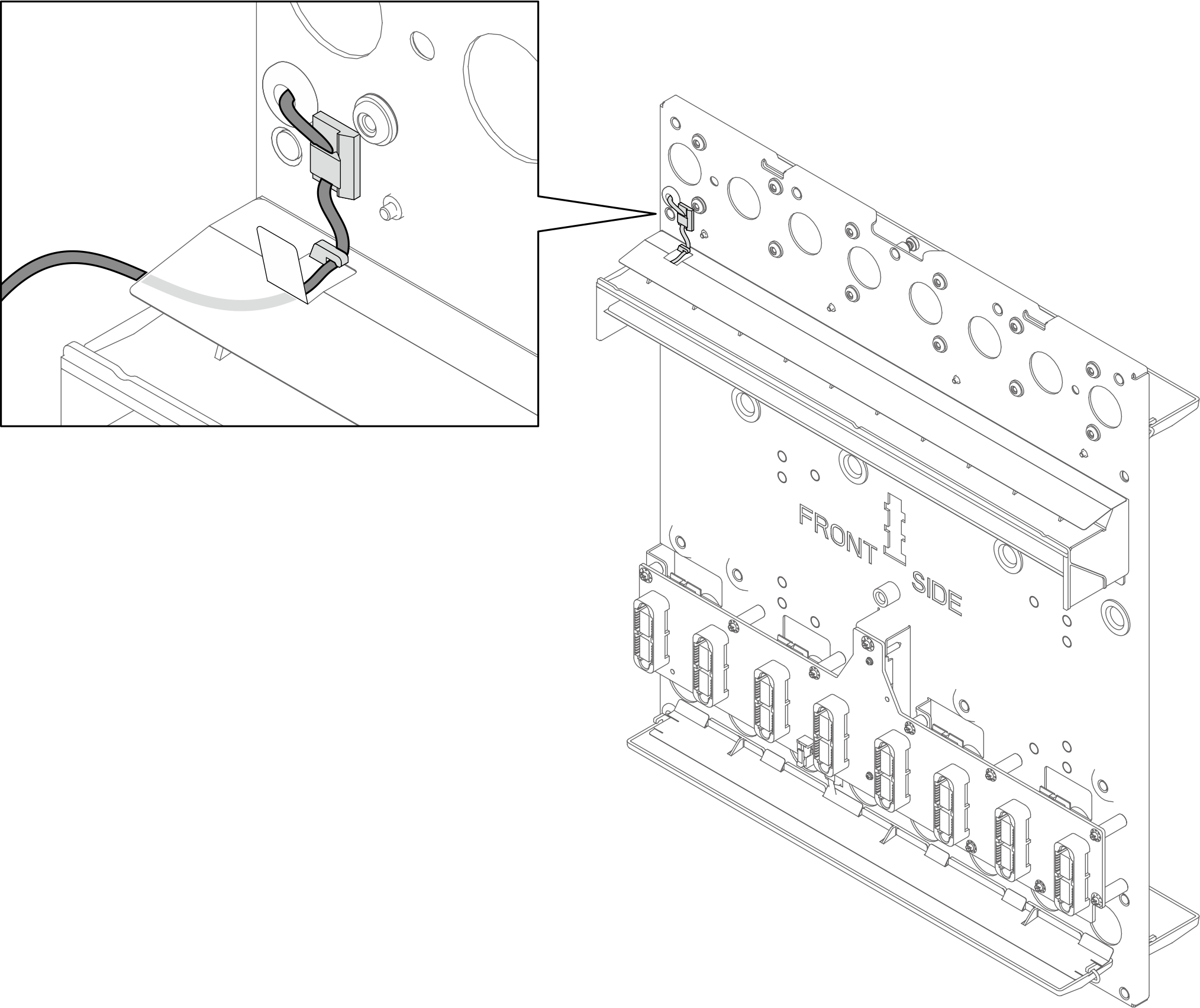

      Abbildung 7. Befestigen des Kabels des Flüssigkeitserkennungssensors an der oberen Tropfschale an der Vorderseite
