Flüssigkeitserkennungssensor entfernen

Mithilfe dieser Informationen können Sie den Flüssigkeitserkennungssensor entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Fahren Sie das Betriebssystem herunter und schalten Sie alle Rechenknoten im Gehäuse aus. Detaillierte Anweisungen hierzu finden Sie in der Dokumentation, die im Lieferumfang des Rechenknotens enthalten ist.

• Ziehen Sie alle externen Kabel vom Gehäuse ab.

• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie alle Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
   2. Trennen Sie die Netzkabel und entfernen Sie alle Power Conversion Stations (PCS). Siehe Power Conversion Station (PCS) entfernen.
   3. Entfernen Sie die Abdeckblende. Weitere Informationen unter Abdeckblende entfernen.
   4. Entfernen Sie den SMM3. Weitere Informationen unter SMM3 entfernen.
   5. Entfernen Sie alle Power Conversion Station (PCS)-Rahmen. Siehe Power Conversion Station (PCS)-Rahmen entfernen.
   6. Entfernen Sie die oberen und unteren Leitungen. Siehe Leitung entfernen.
   7. Entfernen Sie die Mittelplattenbaugruppe. Weitere Informationen unter Mittelplattenbaugruppe entfernen.
2. Entfernen Sie das Kabel des Flüssigkeitserkennungssensors von der Mittelplatte.

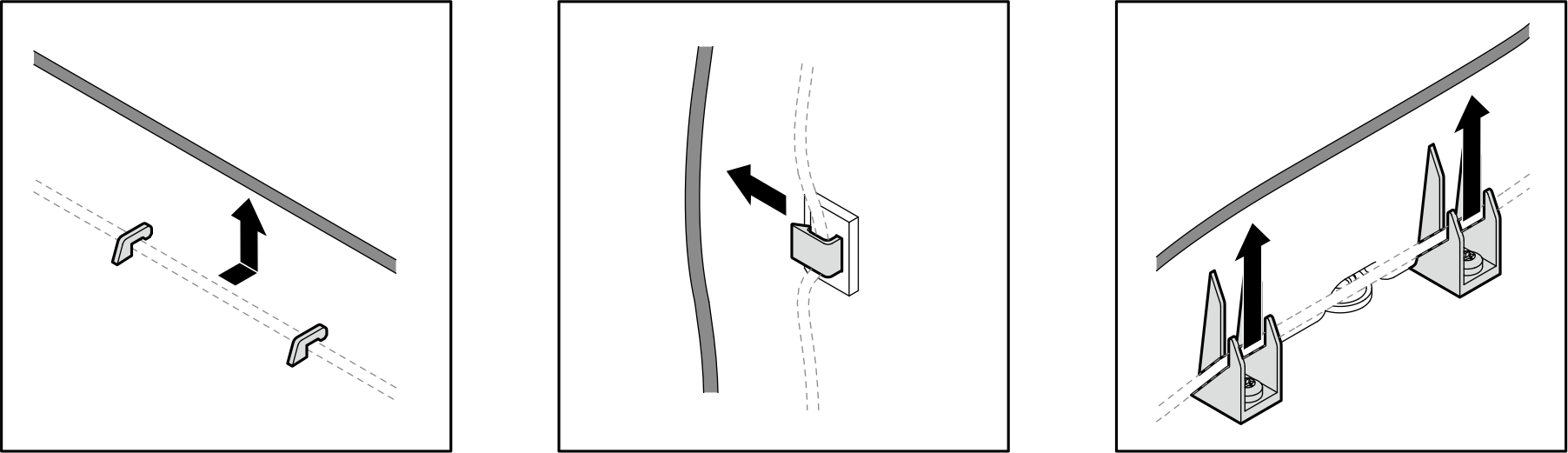

   Stellen Sie sicher, dass das Kabel aus allen Kabelklemmen entfernt wird. In der folgenden Abbildung sehen Sie ein Kabel, das sich von verschiedenen Typen von Kabelklemmen gelöst hat.

   Abbildung 1. Entfernen des Kabels des Flüssigkeitserkennungssensors von den Kabelklemmen

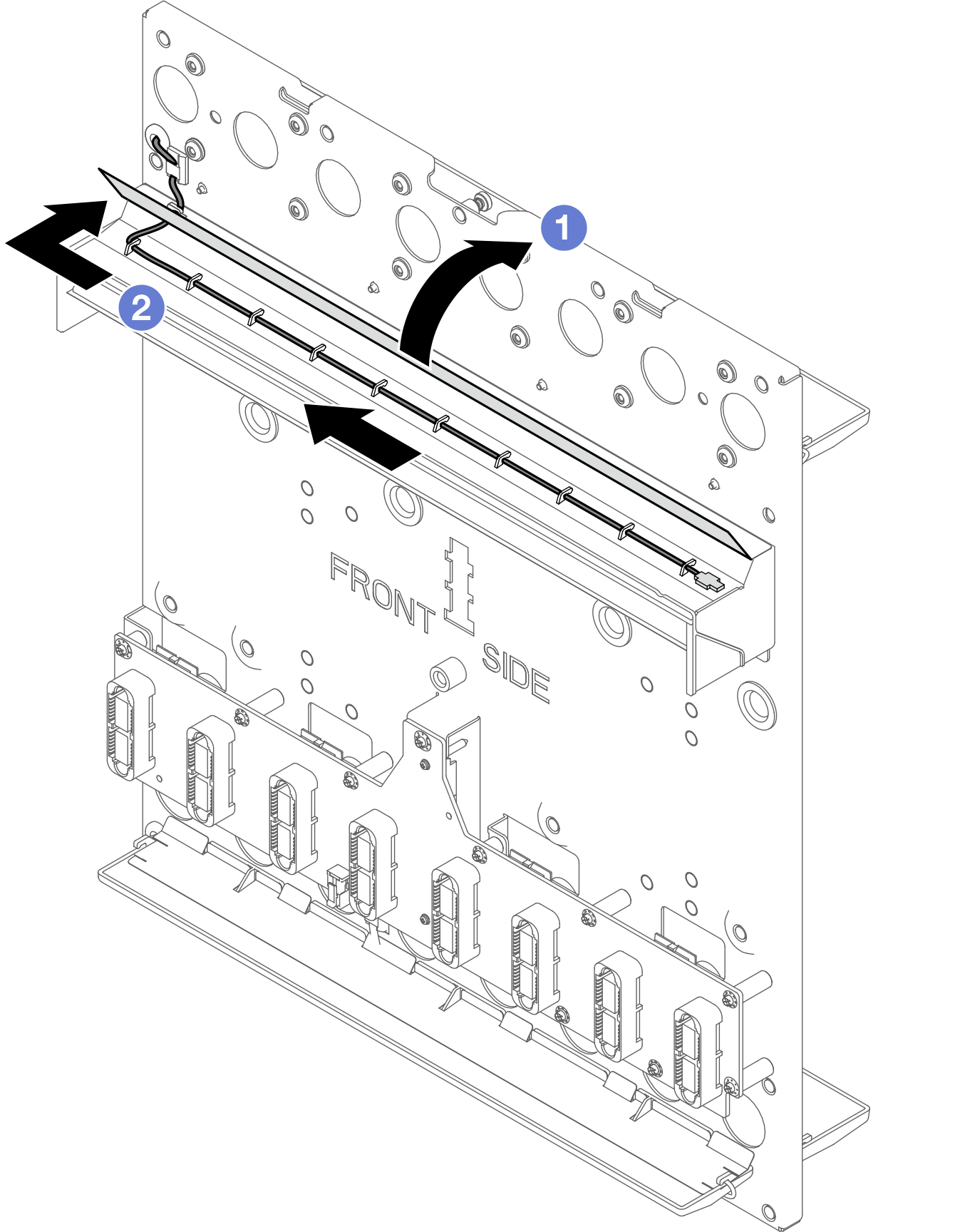

   1. Öffnen Sie die Abdeckung der oberen Tropfschale an der Vorderseite der Mittelplatte.
   2. Ziehen Sie das Kabel aus der Öffnung an der Abdeckung der Tropfschale heraus. Ziehen Sie es dann durch das Führungsloch an der Rückseite der Mittelplatte heraus.
      Abbildung 2. Entfernen des Kabels des Flüssigkeitserkennungssensors von der oberen Tropfschale an der Vorderseite

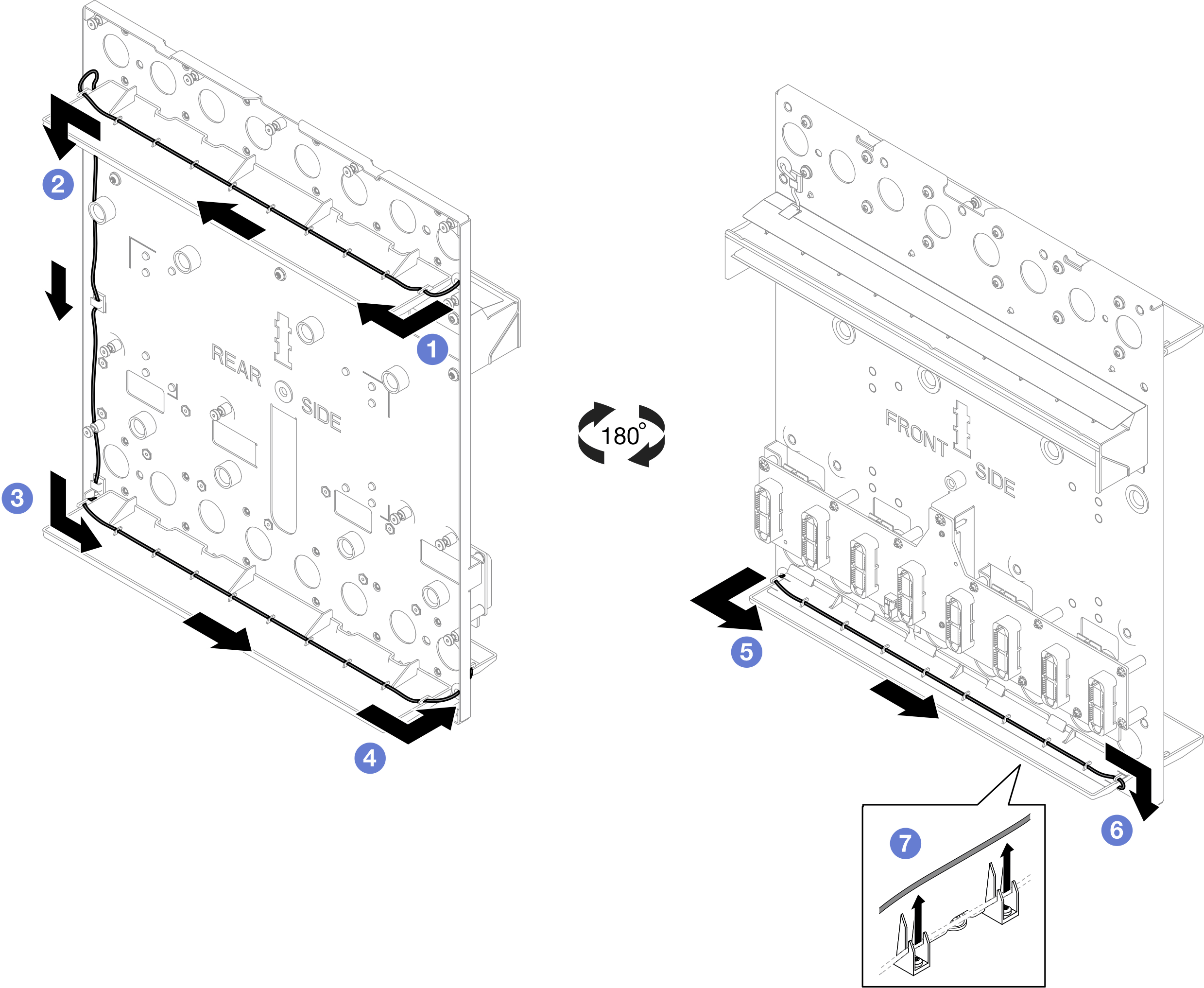

   3. Entfernen Sie das Kabel des Flüssigkeitserkennungssensors von der Rückseite zur Vorderseite. Befolgen Sie die Reihenfolge in der Abbildung unten.
      • RÜCKSEITE:  →  →  → (durch das Führungsloch)
      • VORDERSEITE:  →  → (auf der Unterseite der Tropfschale)




3. Entfernen Sie das Flüssigkeitserkennungssensormodul.
   1. Lösen Sie das Kabel des Flüssigkeitserkennungssensors von der Kabelklemme.

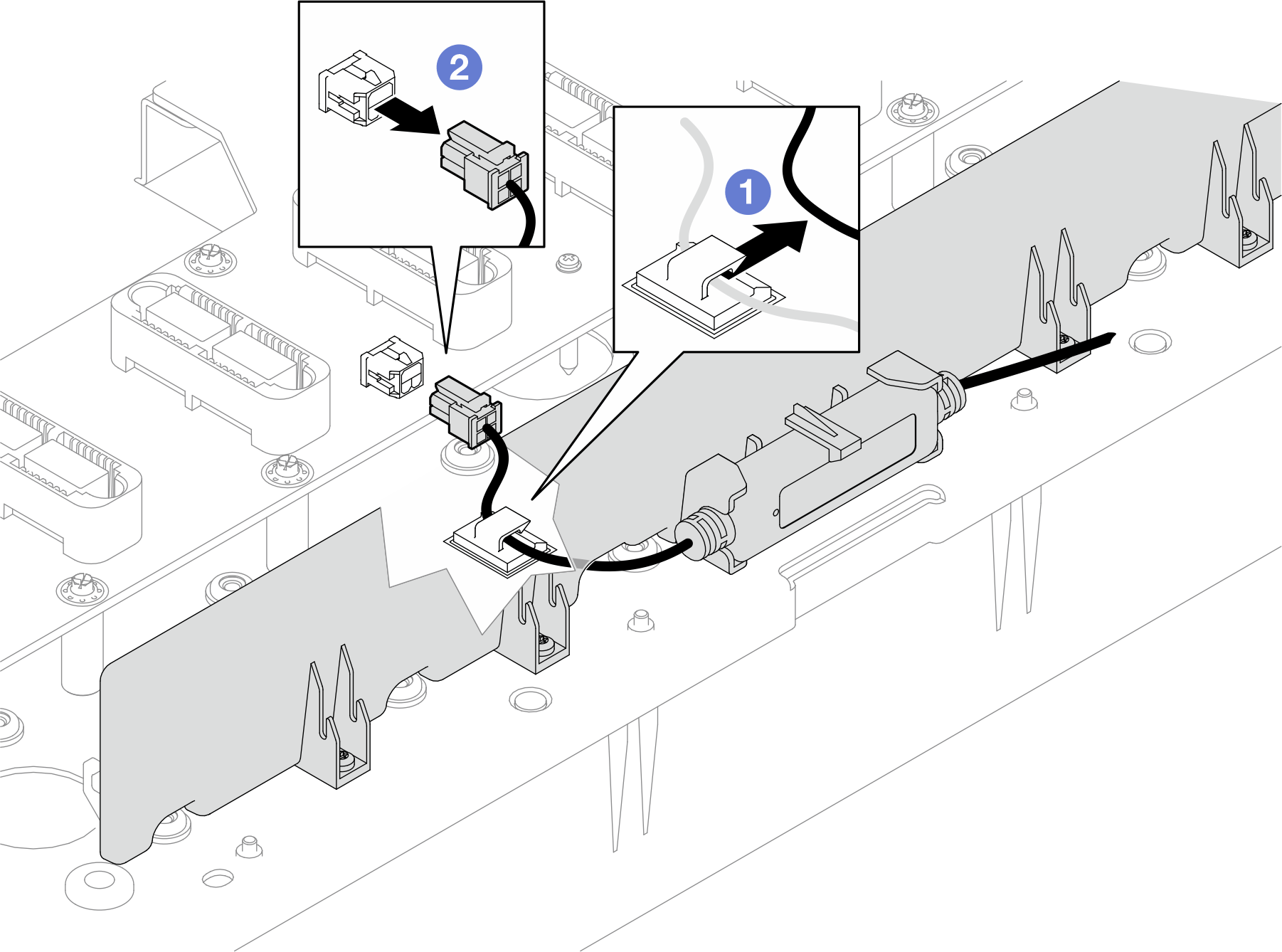

   2. Trennen Sie den Flüssigkeitserkennungssensor von der Interposerkarte.
      Abbildung 3. Trennen des Kabels des Flüssigkeitserkennungssensors

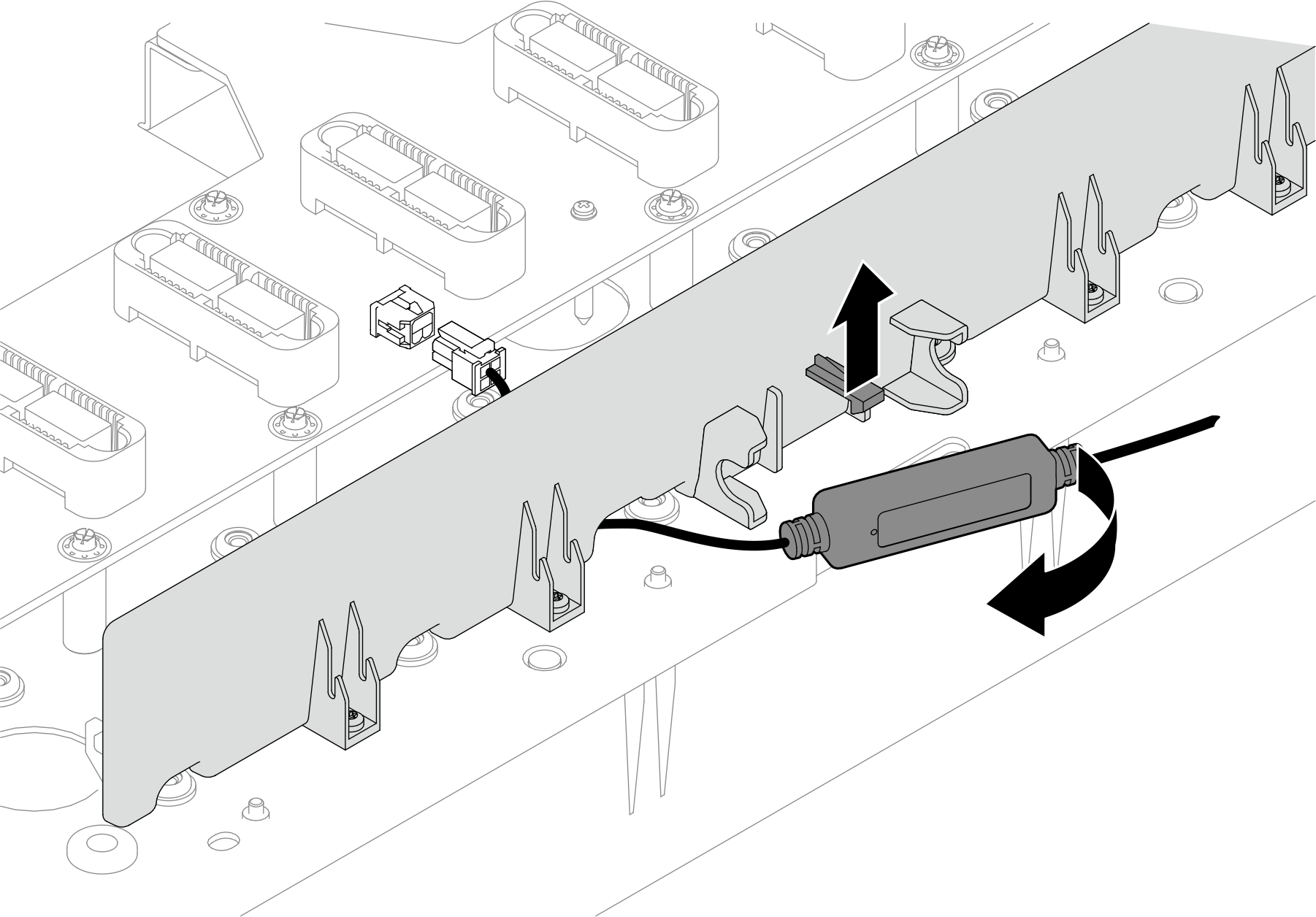

   3. Ziehen Sie die Haltezunge nach oben und entfernen Sie den Flüssigkeitserkennungssensor von der Halterung.
