Retrait du détecteur de fuite

Les informations suivantes vous permettent de retirer le détecteur de fuite.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Arrêtez le système d'exploitation et mettez hors tension tous les nœuds de traitement du boîtier. Pour plus d'informations, consultez la documentation fournie avec le nœud de traitement.

• Débranchez tous les câbles externes du boîtier.

• Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure

• Une vidéo de cette procédure est disponible sur YouTube.

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Retirez tous les plateaux du boîtier. Voir Retrait d’un plateau du boîtier.
   2. Débranchez les cordons d’alimentation et retirez toutes les stations de conversion d’alimentation (PCS). Voir Retrait d’une station de conversion d’alimentation (PCS).
   3. Retrait de l’obturateur. Voir Retrait de l’obturateur.
   4. Retirez la SMM3. Voir Retrait du SMM3.
   5. Retirez tous les boîtiers des stations de conversion d’alimentation (PCS). Voir Retrait d’un boîtier de station de conversion d’alimentation (PCS).
   6. Retirez les collecteurs supérieur et inférieur. Voir Retrait du collecteur.
   7. Retirez le bloc plaque médiane du boîtier. Voir Retrait de l’assemblage de la plaque médiane.
2. Retirez le câble du capteur de fuite de la plaque médiane.
   Veillez à retirer le câble de tous les clips de fixation. Reportez-vous à l’illustration ci-dessous pour voir le câble détaché des différents types de clip de fixation.

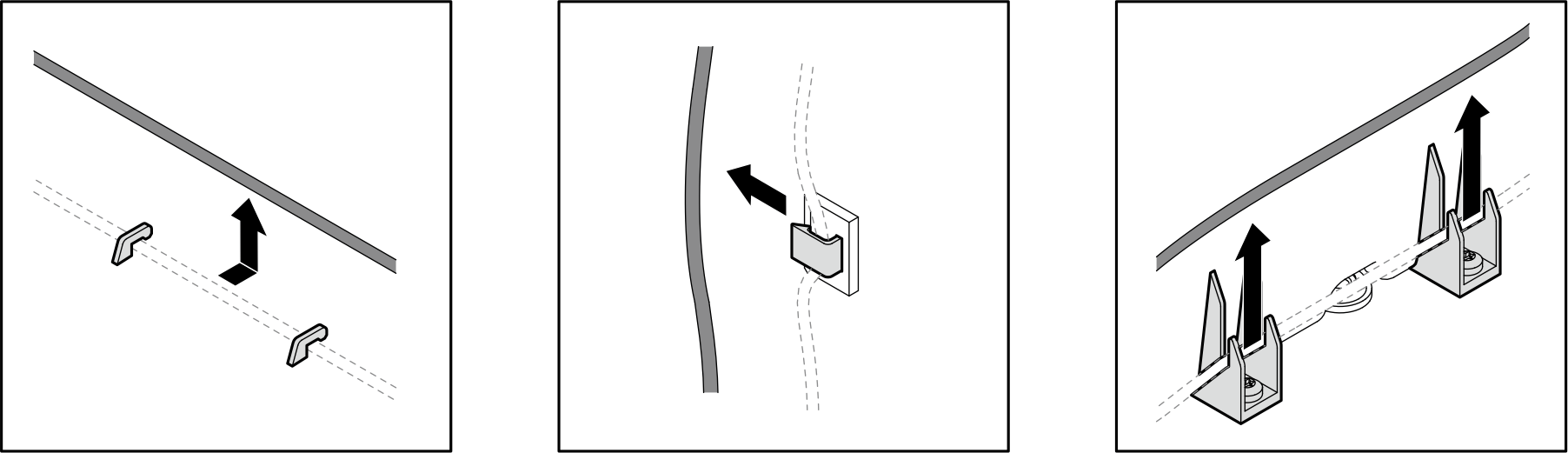

   Figure 1. Retrait de câble du détecteur de fuite des clips de fixation


   1. Ouvrez le couvercle du bac d’égouttage supérieur, à l’avant de la plaque médiane.
   2. Tirez le câble hors de l’ouverture du couvercle du bac d’égouttage. Ensuite, tirez-le à travers le trou de guidage vers l’arrière de la plaque médiane.

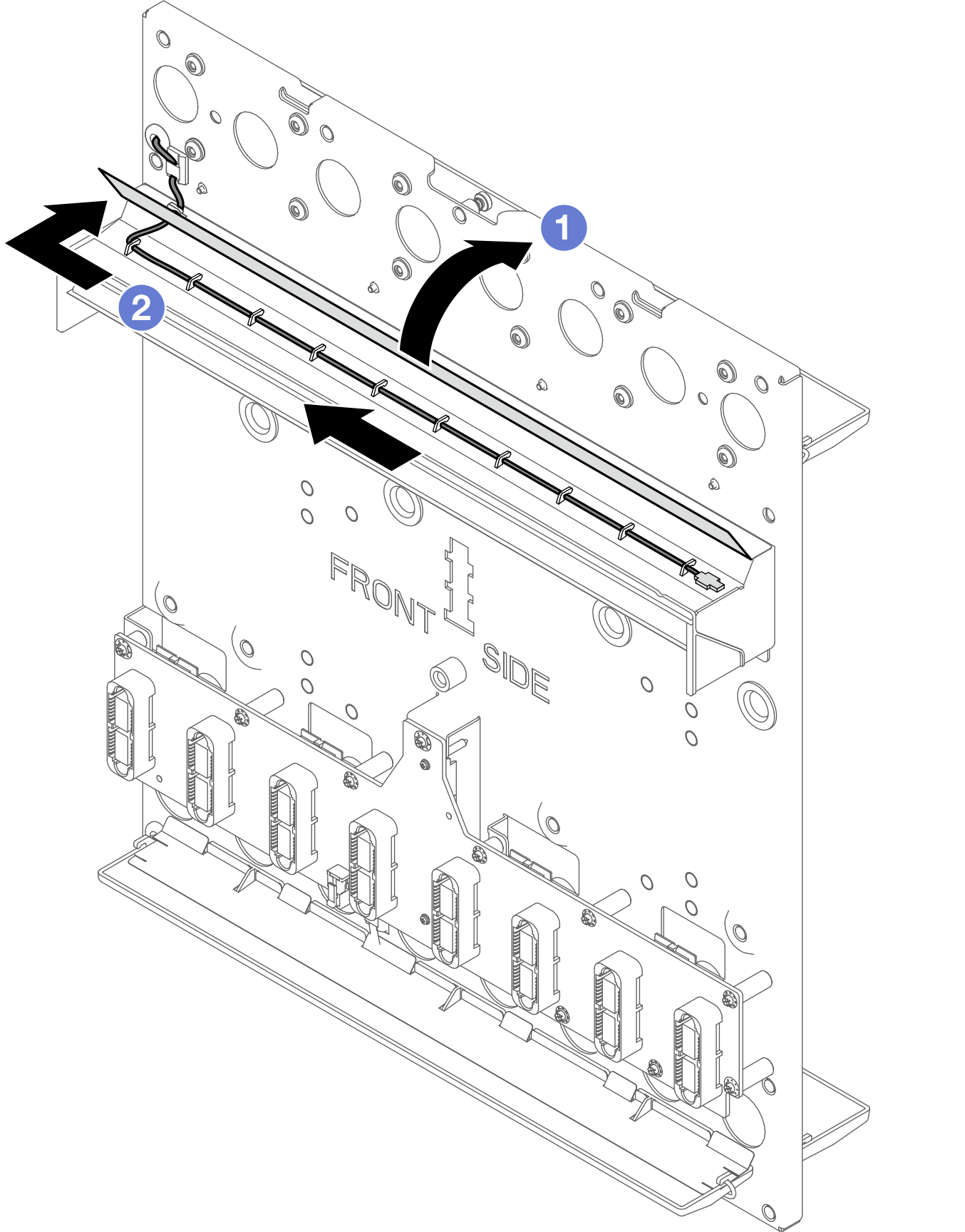

      Figure 2. Retrait du câble de détecteur de fuite du bac d’égouttage supérieur sur la face avant

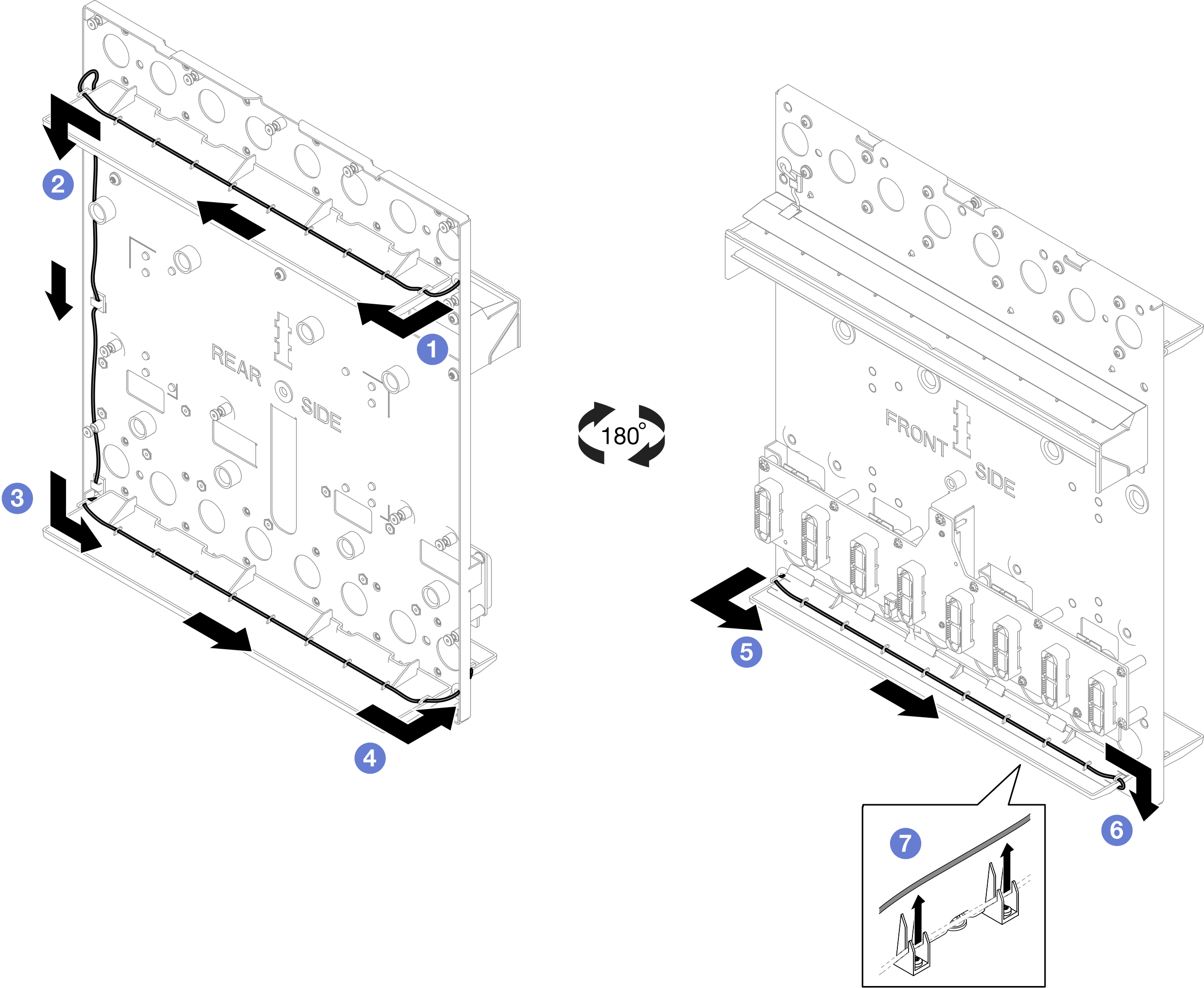

   3. Retirez le câble du détecteur de fuite de l’arrière vers l’avant. Suivez l’ordre illustré ci-dessous.
      • FACE ARRIÈRE : → → → (à travers le trou de guidage)
      • FACE AVANT : → → (sur le côté inférieur du bac d’égouttage)




3. Retirez le module de détecteur de fuite.
   1. Détachez le câble de détecteur de fuite du clip de fixation.
   2. Débranchez le détecteur de fuite de l’interposeur.

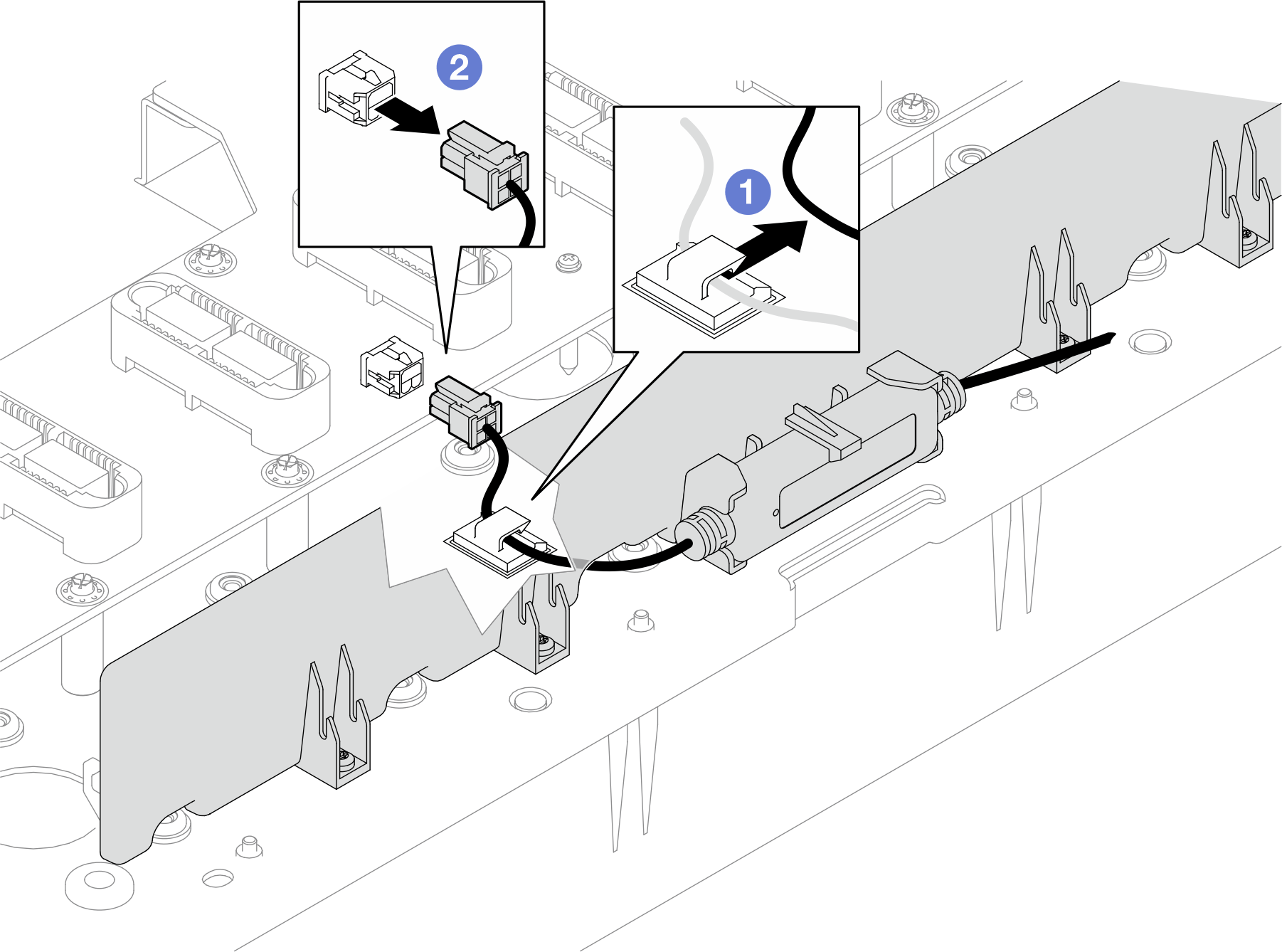

      Figure 3. Débranchement du câble de détecteur de fuite

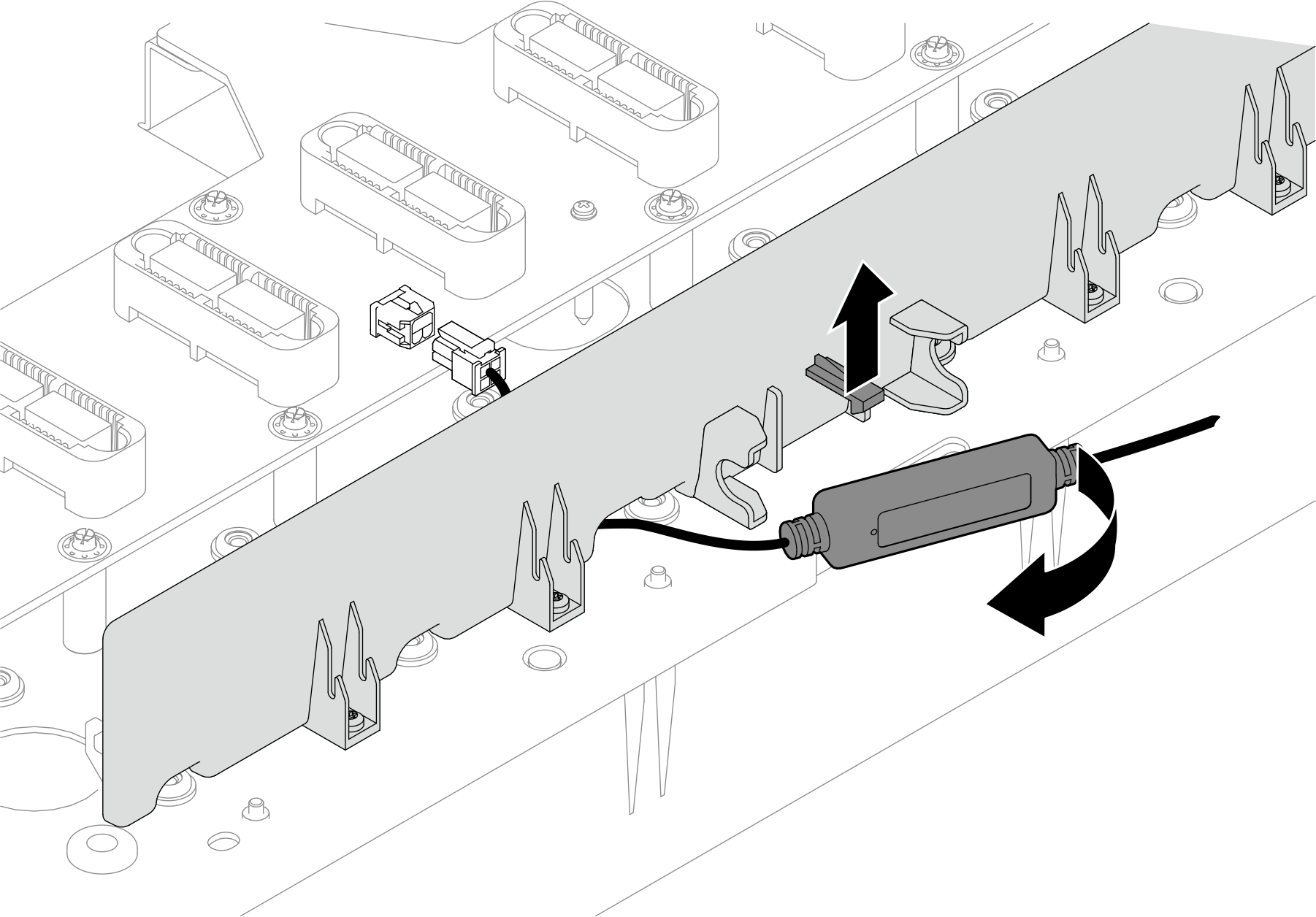

   3. Ouvrez la patte de retenue et retirez le module de détecteur de fuite du support.
