Mittelplattenbaugruppe installieren

(Nur qualifizierte Kundendiensttechniker) Mithilfe der Informationen in diesem Abschnitt können Sie die Mittelplattenbaugruppe installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

• Chassis lift handles

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

• Unter Website zum Herunterladen von Treibern und Software finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server.

• Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter Firmware aktualisieren.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bringen Sie die Hebegriffe an der Mittelplatte an, falls noch keine vorhanden sind.
   Anmerkung

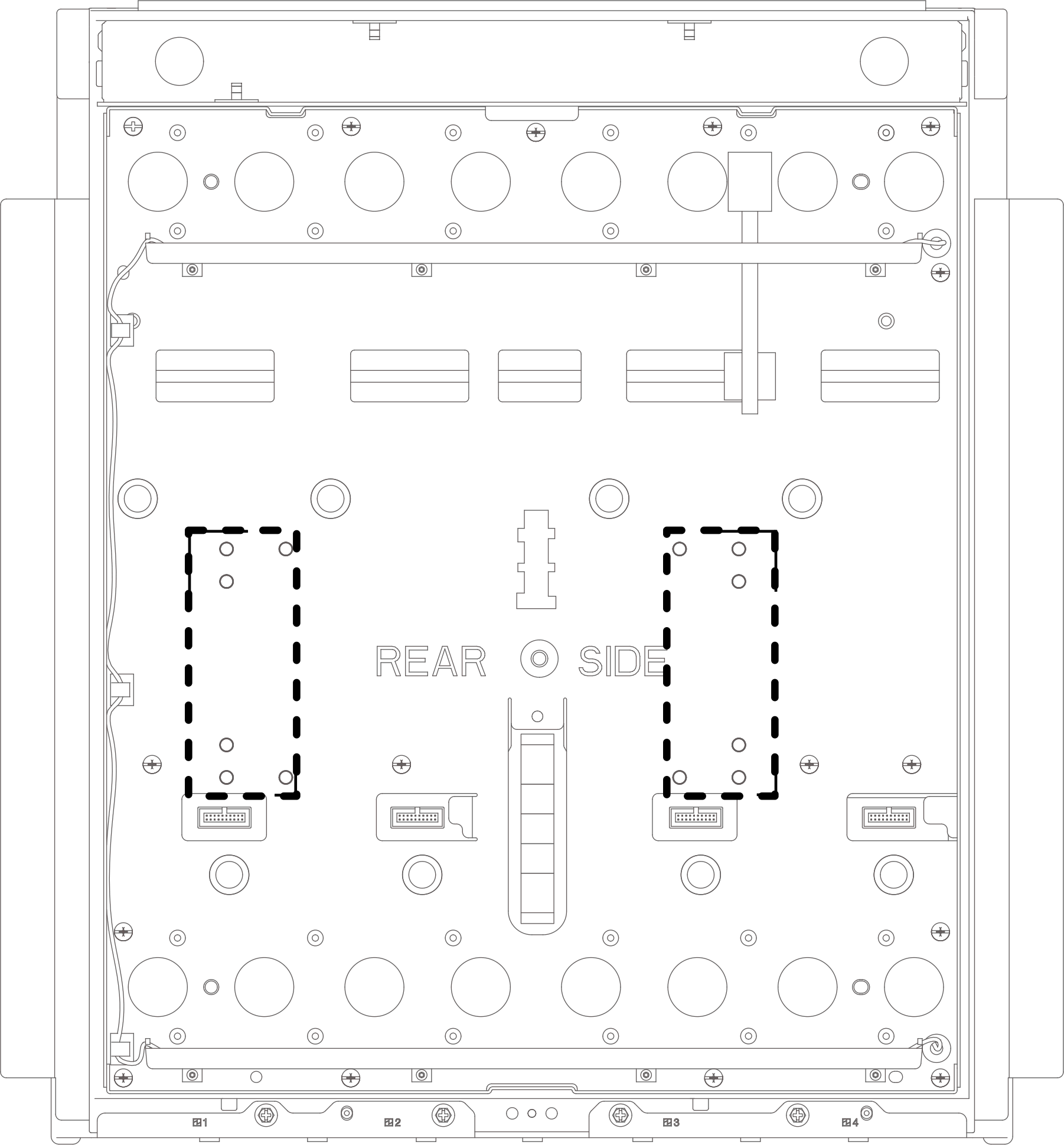

   Es gibt Stifte für die Befestigung der Hebegriffe (sechs Bolzen für jeden Hebegriff). Die Position der Stifte ist in der Abbildung unten durch die gestrichelten Quadrate markiert.

   Abbildung 1. Position der Stifte für die Befestigung von Hebegriffen


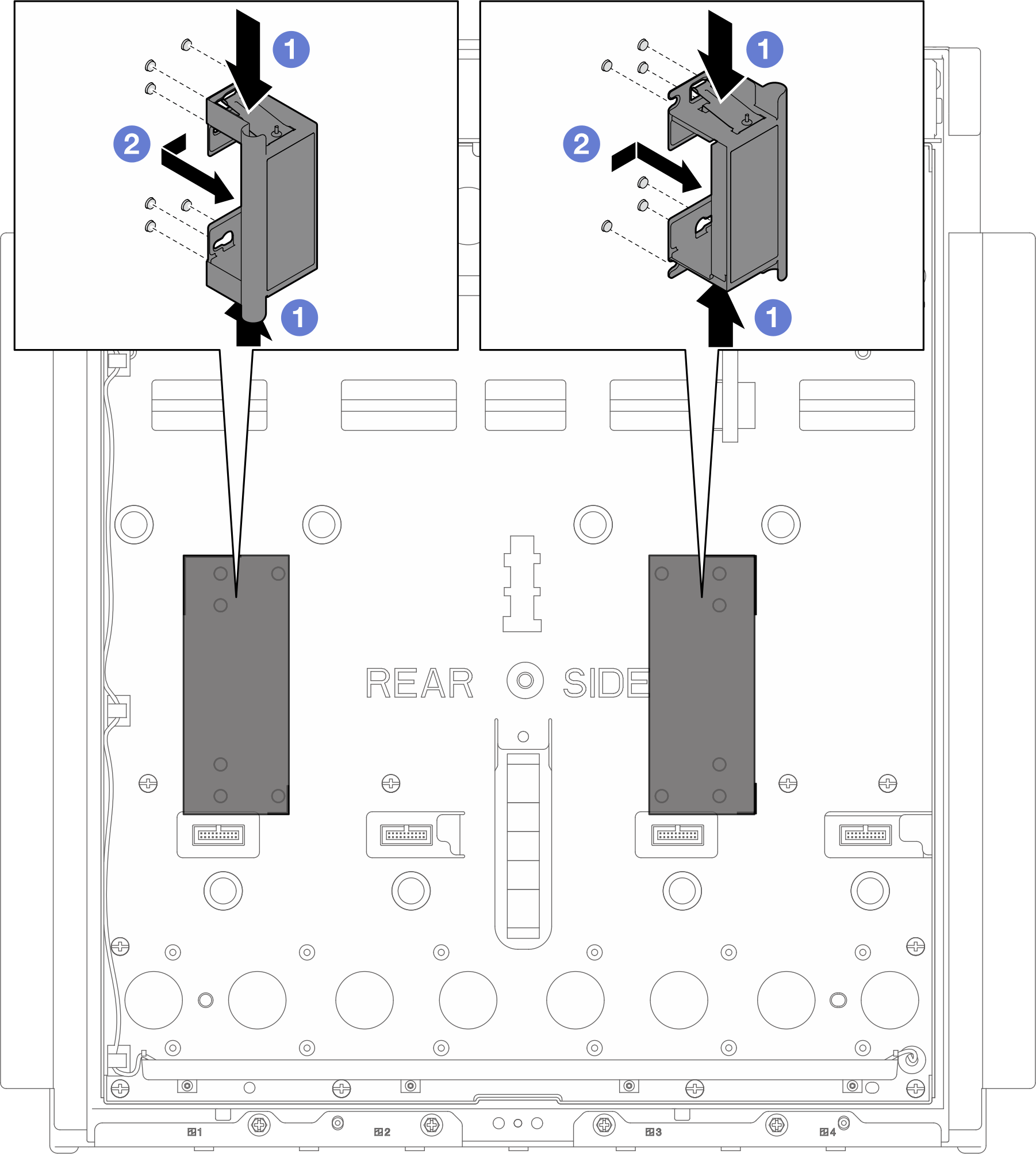

   1. Drücken Sie die Verriegelungen oben und unten am Hebegriff.
   2. Richten Sie die Schlitze am Hebegriff an den Stiften auf der Mittelplatte aus und befestigen Sie den Hebegriff an der Mittelplatte. Schieben Sie dann den Hebegriff zur Mitte der Mittelplatte, um ihn zu sichern.
      Abbildung 2. Befestigen der Hebegriffe

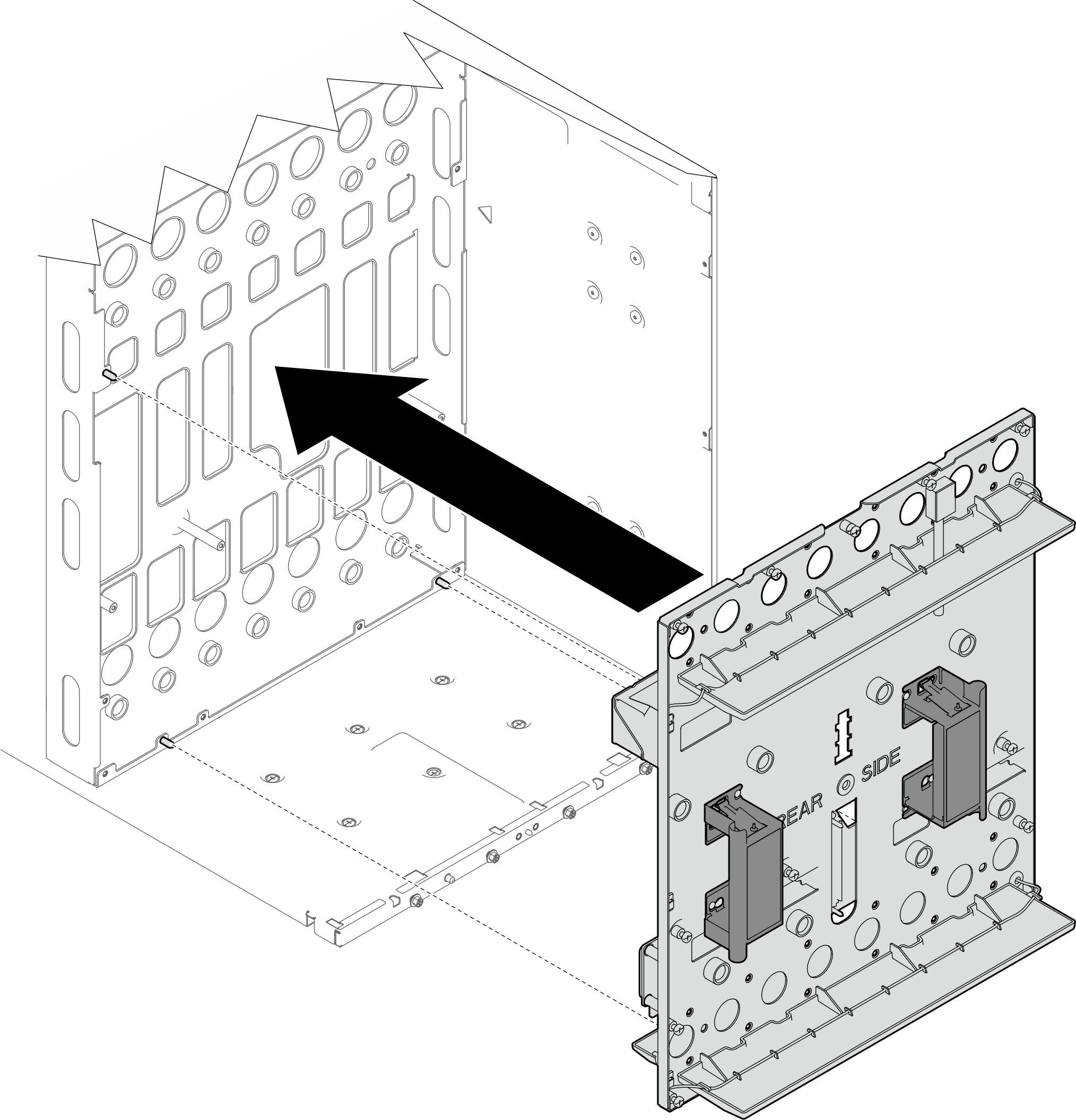

2. Halten Sie die Hebegriffe fest und bringen Sie dann die Mittelplattenbaugruppe am Gehäuse an. Richten Sie die Mittelplattenbaugruppe an den drei Führungsstiften des Gehäuses aus und installieren Sie die Mittelplattenbaugruppe. Halten Sie die Hebegriffe fest, wenn Sie die Mittelplattenbaugruppe bewegen.
   Abbildung 3. Mittelplattenbaugruppe installieren

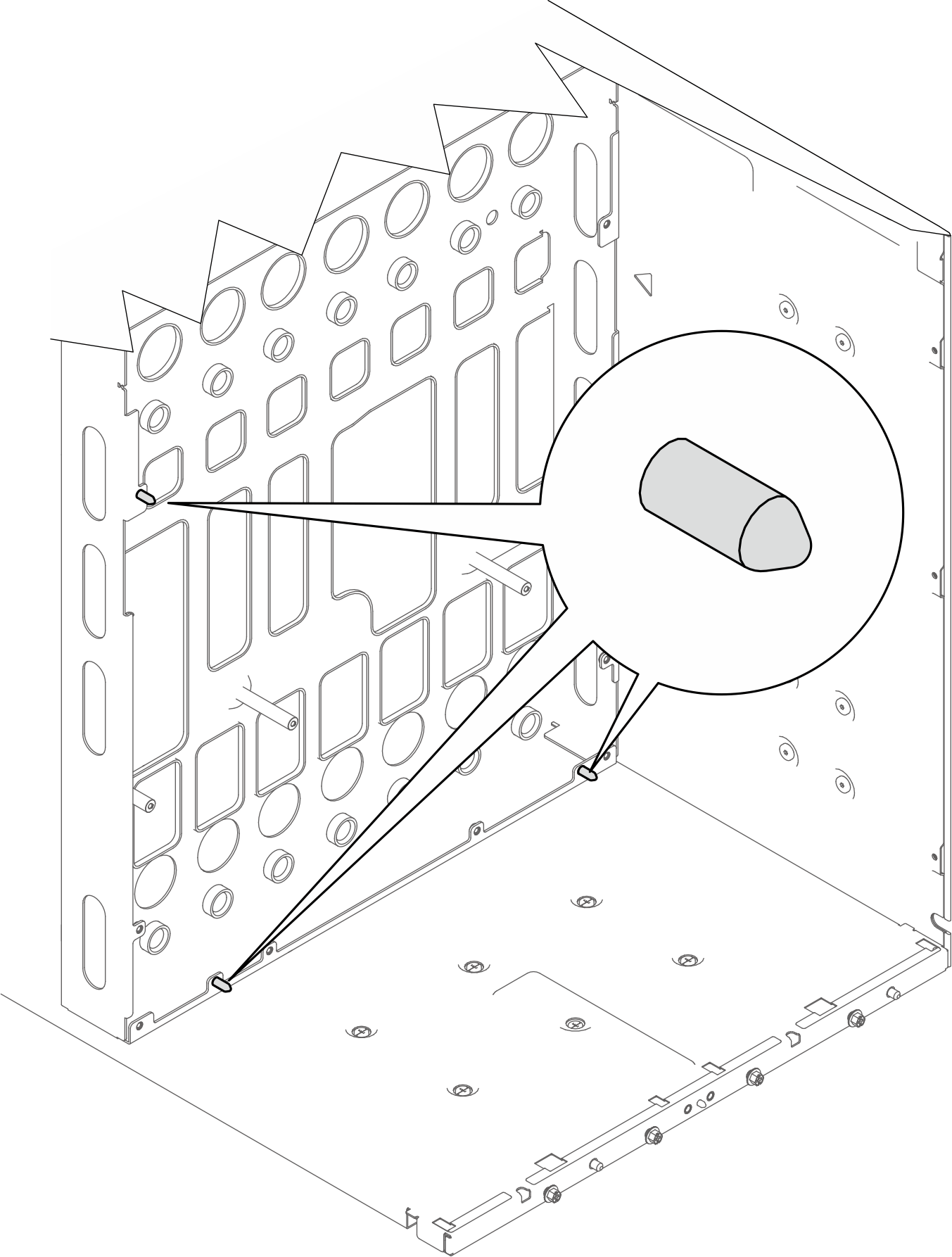

   Abbildung 4. Führungsstifte für die Installation der Mittelplattenbaugruppe

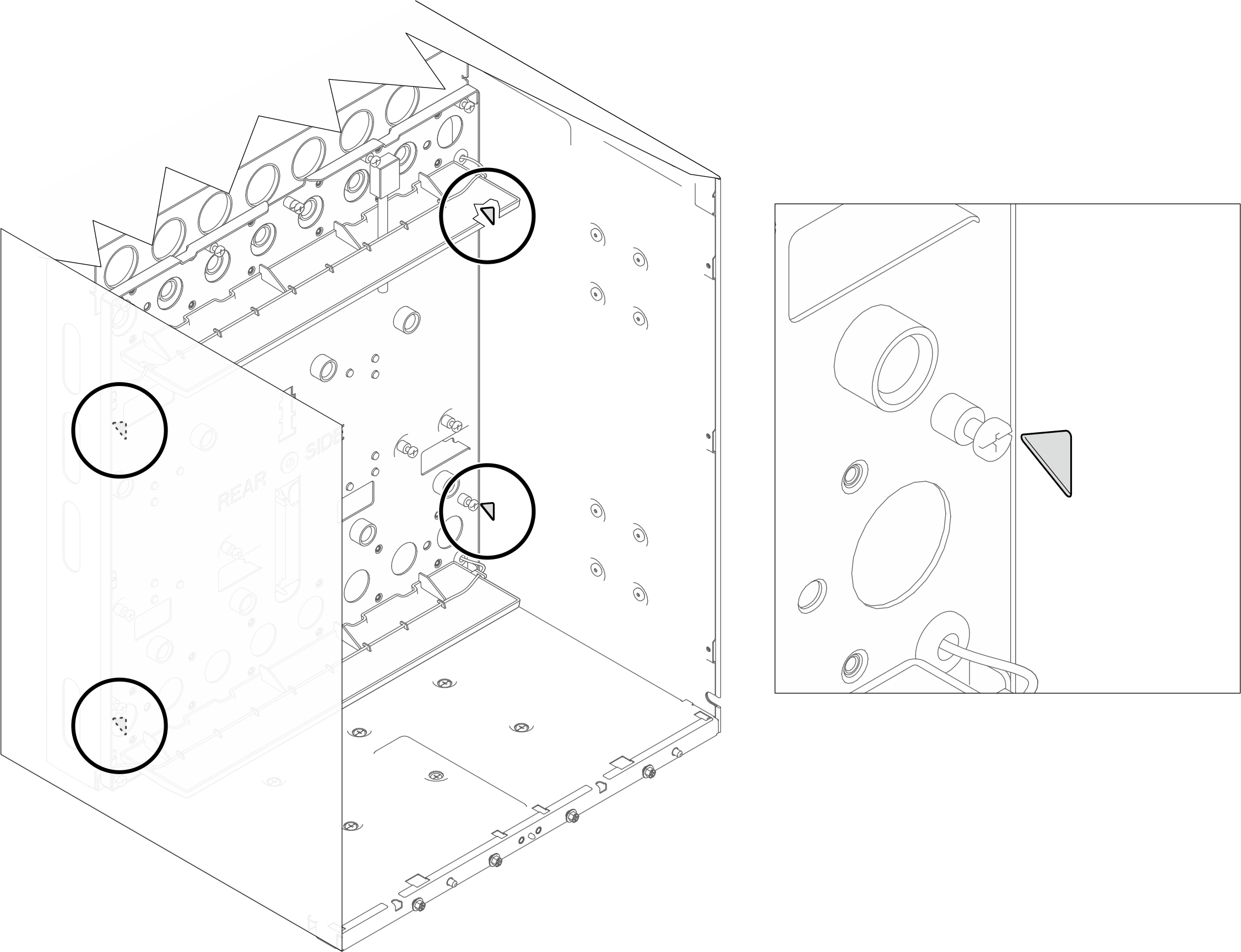

3. Auf der rechten und linken Seite innerhalb des Gehäuses befinden sich zwei dreieckige Markierungen. Stellen Sie sicher, dass der Winkel des Dreiecks auf die Kante der Mittelplatte trifft, was darauf hinweist, dass die Mittelplattenbaugruppe ordnungsgemäß installiert ist.
   Abbildung 5. Ausrichten der Dreiecksmarkierungen an der Mittelplattenbaugruppe

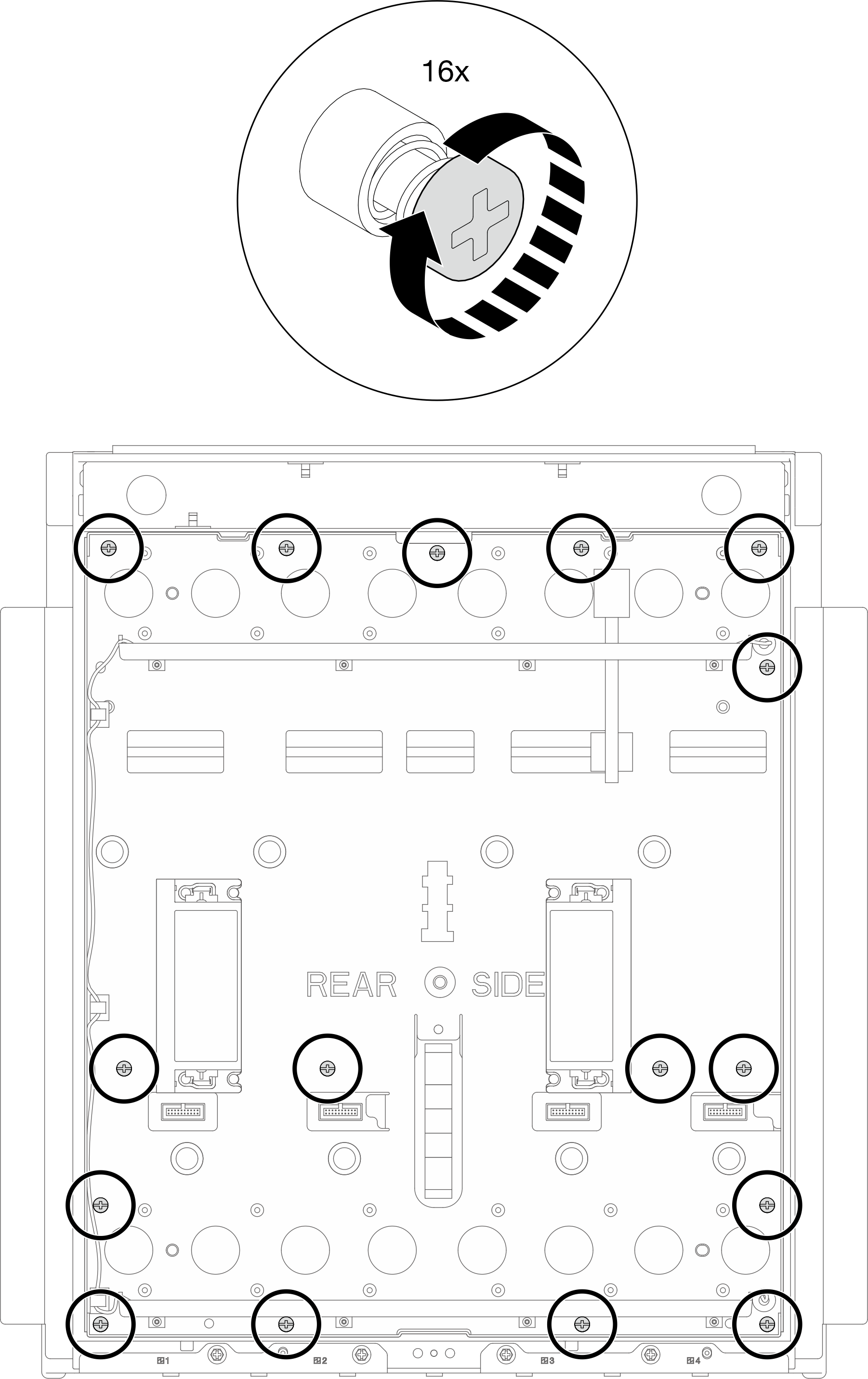

4. Ziehen Sie mit einem langen Schraubendreher sechzehn (16) unverlierbare PH2-Schrauben an, um die Mittelplattenbaugruppe am Gehäuse zu befestigen.
   Abbildung 6. Anziehen der unverlierbaren Schrauben an der Mittelplattenbaugruppe

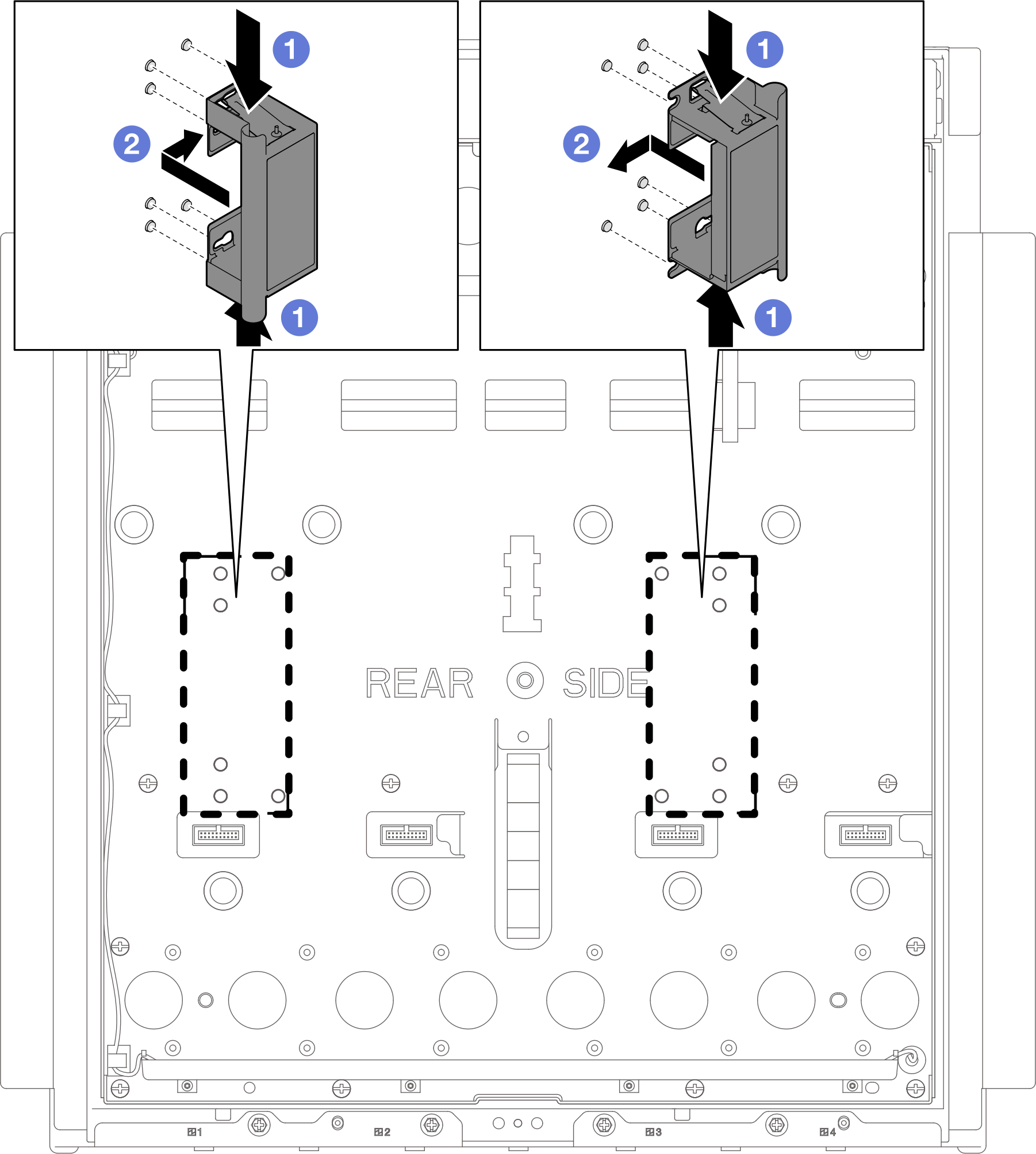

5. Entfernen Sie die Hebegriffe von der Mittelplatte.
   1. Drücken Sie die Verriegelungen oben und unten am Hebegriff.
   2. Schieben Sie den Hebegriff zur Kante der Mittelplatte. Entfernen Sie dann den Hebegriff von der Mittelplatte.
   Abbildung 7. Entfernen der Hebegriffe von der Mittelplatte
