安装中板组合件

（仅限经过培训的技术服务人员）按以下信息安装中板组合件。

关于本任务

必备工具
  • Chassis lift handles
S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 如果中板上没有抬升手柄，请将抬升手柄安装到中板上。
    注
    有用于安装抬升手柄的螺柱（每个抬升手柄六个螺柱）。下图中的虚线方块标记了螺柱的位置。

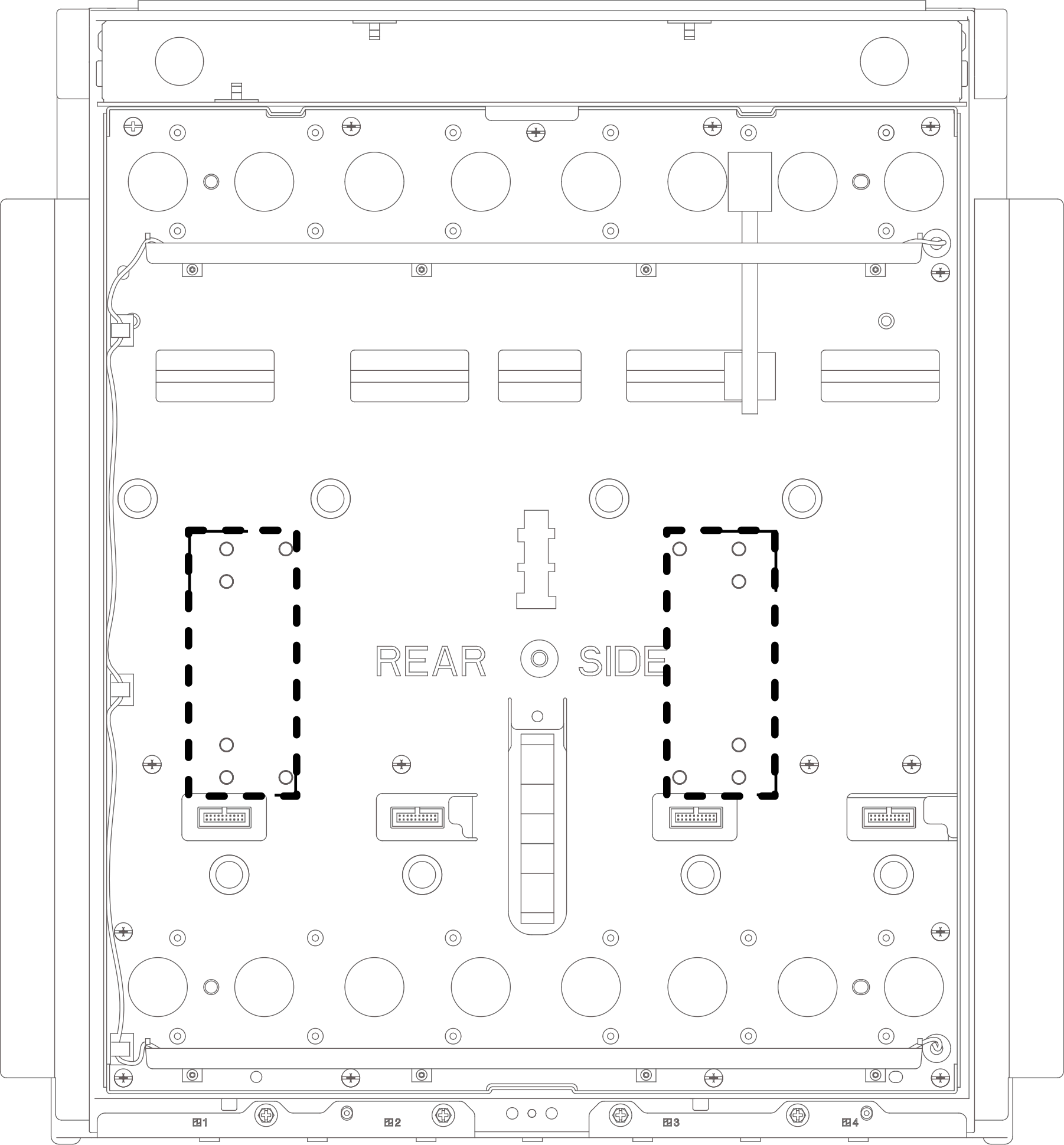

    图 1. 用于安装抬升手柄的螺柱位置

    1. 按下抬升手柄顶部和底部的滑锁。
    2. 将抬升手柄上的槽口与中板上的柱栓对齐，然后将抬升手柄安装到中板上。然后，将抬升手柄滑向中板中心以将其固定到位。

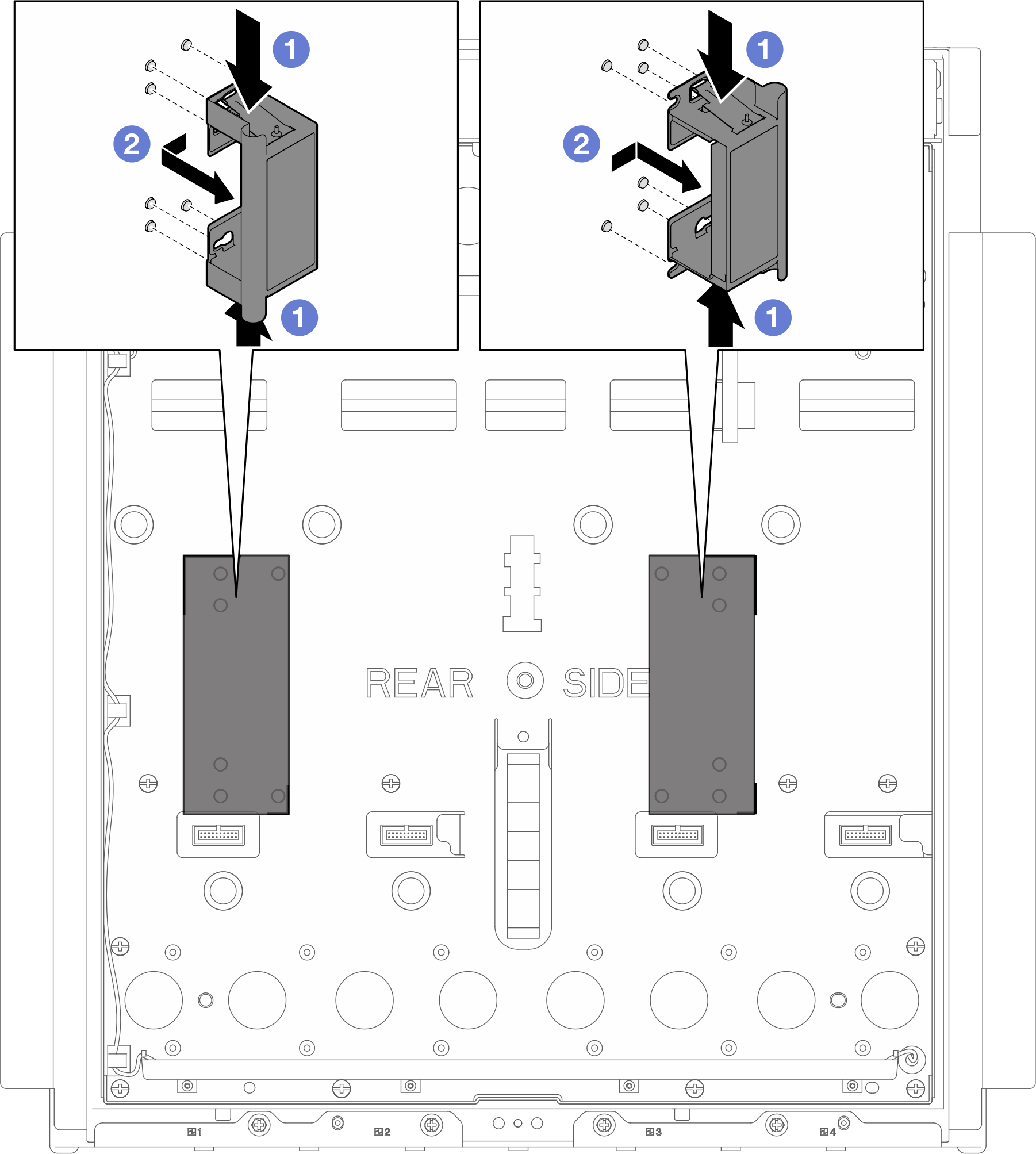

      图 2. 安装抬升手柄

  2. 抓住抬升手柄；然后，将中板组合件安装到机柜上。将中板组合件与机柜上的 3 个导销对齐，然后安装中板组合件。移动中板组合件时，请抓住抬升手柄。

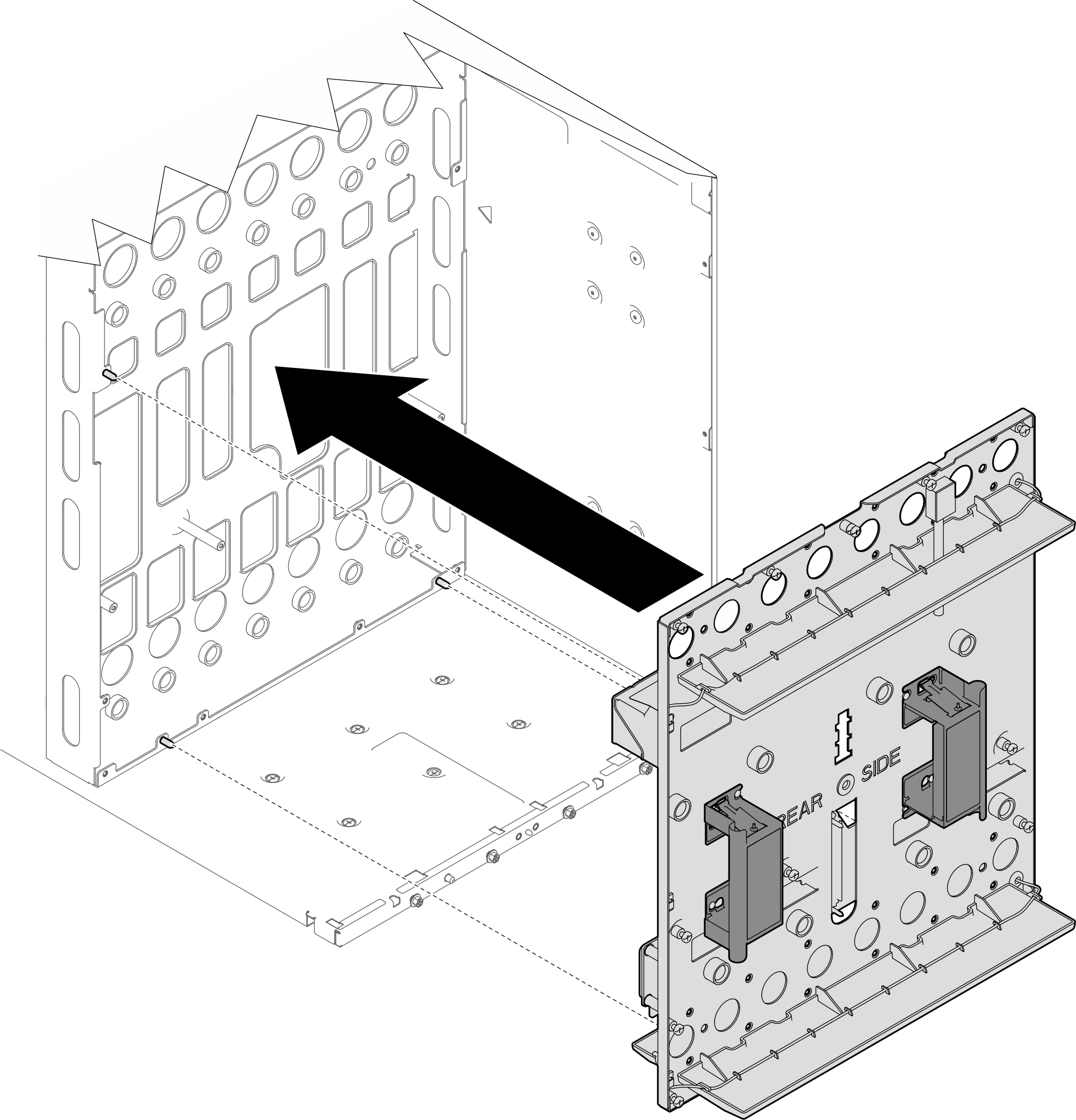

    图 3. 安装中板组合件

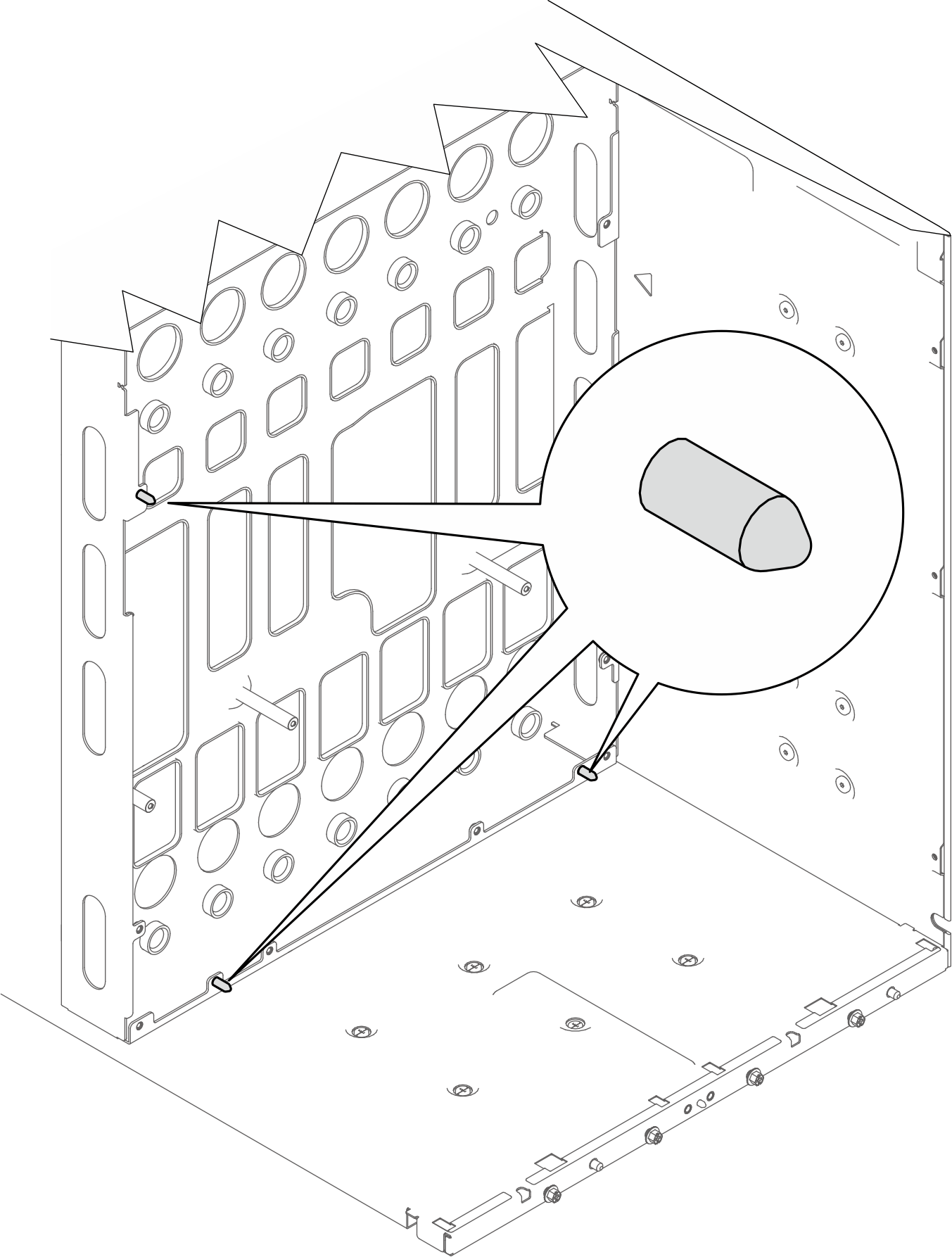

    图 4. 用于安装中板组合件的导销

  3. 机柜内部的右侧和左侧各有一个三角形标记。请确保三角形的角度与中板的边缘对齐，这表明中板组合件安装正确。

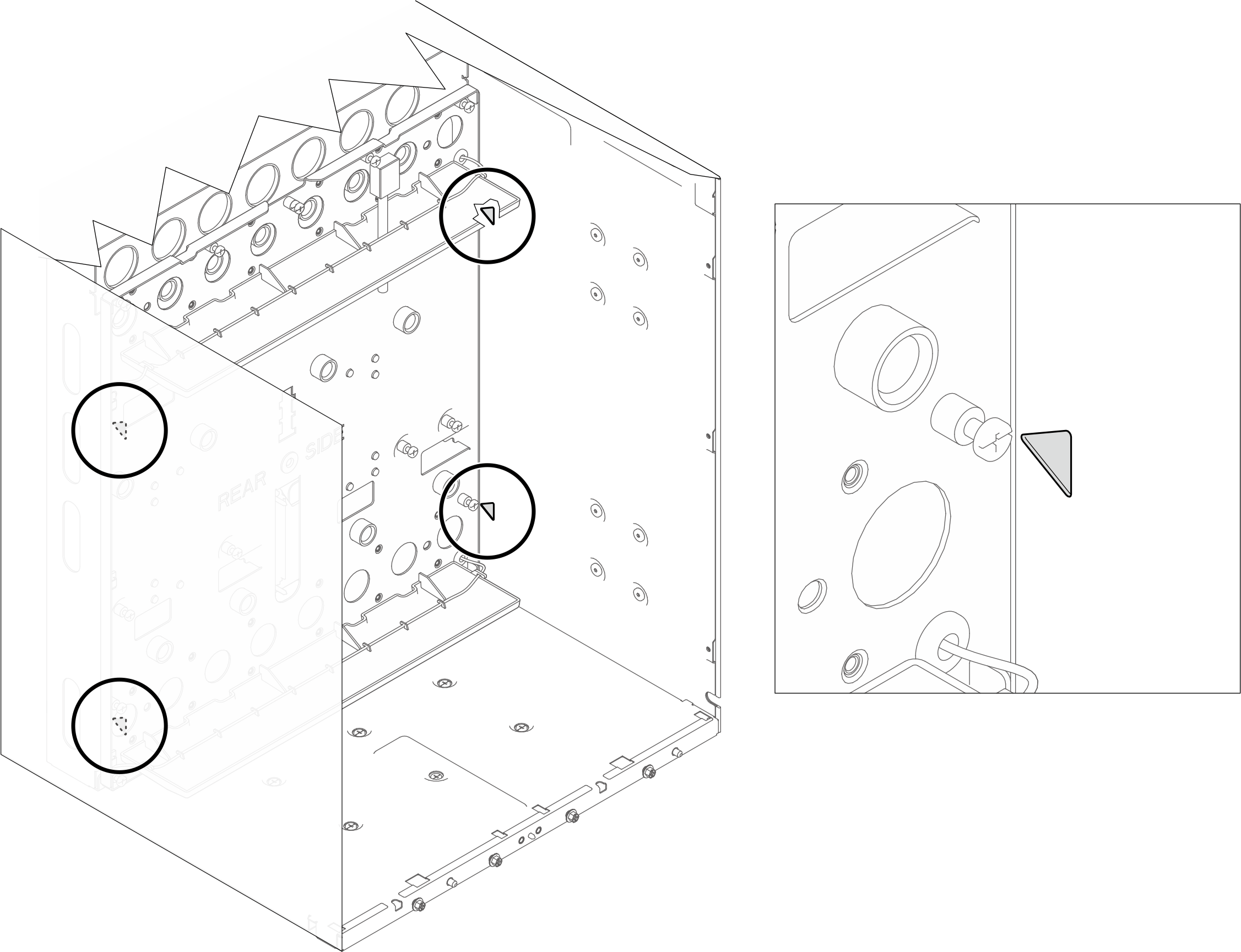

    图 5. 将三角形标记与中板组合件对齐

  4. 使用加长螺丝刀拧紧十六（x16）颗 PH2 松不脱螺钉，将中板组合件固定到机柜上。

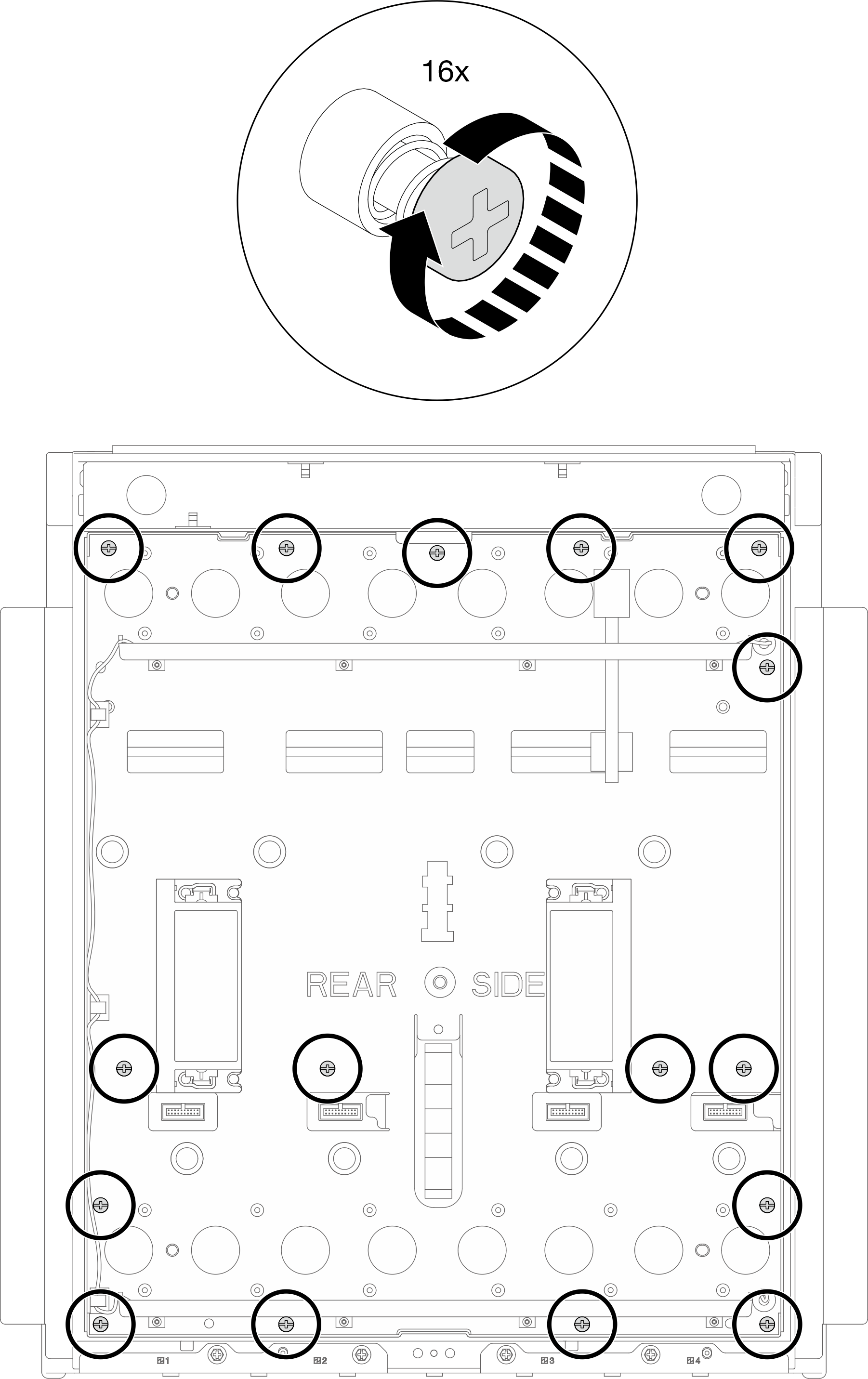

    图 6. 拧紧中板组合件上的松不脱螺钉

  5. 从中板上卸下抬升手柄。
    1. 按下抬升手柄顶部和底部的滑锁。
    2. 将抬升手柄向中板边缘滑动；然后，将其从中板上取下。

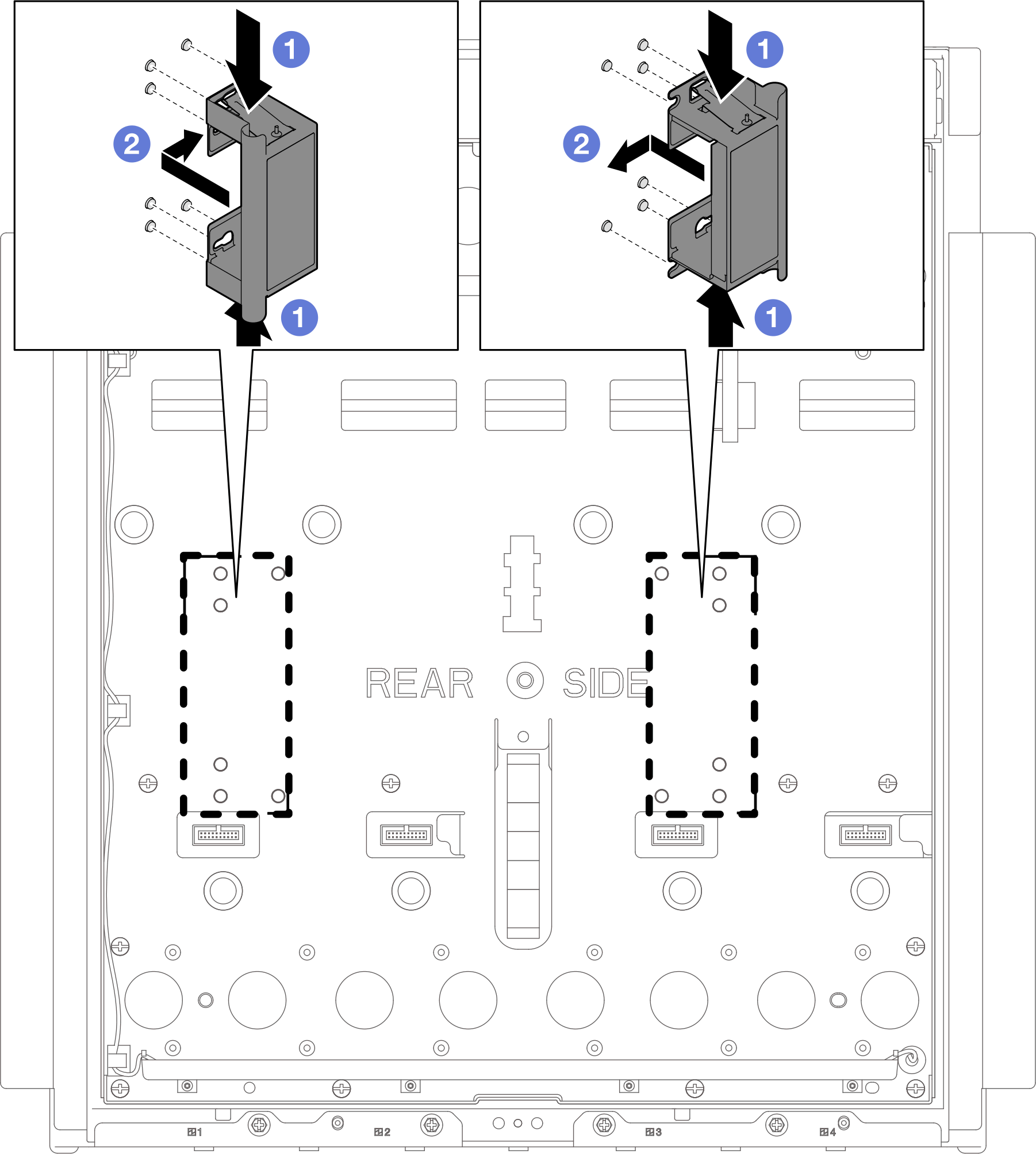

    图 7. 从中板上卸下抬升手柄

完成之后

  1. 安装上歧管和下歧管。请参阅安装歧管。

  2. 安装所有电源转换站（PCS）仓。请参阅安装电源转换站（PCS）仓。

  3. 安装所有电源转换站（PCS）。请参阅安装电源转换站（PCS）。

  4. 安装 SMM3。请参阅安装 SMM3。

  5. 安装空填充件。请参阅安装空填充件。

  6. 将所有托盘装入机柜正面。请参阅在机柜中安装托盘。

  7. 安装所有其他需要的组件。
  8. 连接所有需要的线缆。
  9. 将机柜连接到电源。
  10. 重新启动所有已关闭的节点。请参阅打开解决方案的电源。
  11. SMM3 会自动开机。
