중간 플레이트 어셈블리 설치

(숙련된 서비스 기술자 전용) 다음 정보를 사용하여 중간 플레이트 어셈블리를 설치하십시오.

이 작업 정보

필수 도구

• Chassis lift handles

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 중간 플레이트에 리프트 핸들이 없는 경우 중간 플레이트에 리프트 핸들을 설치하십시오.
   주

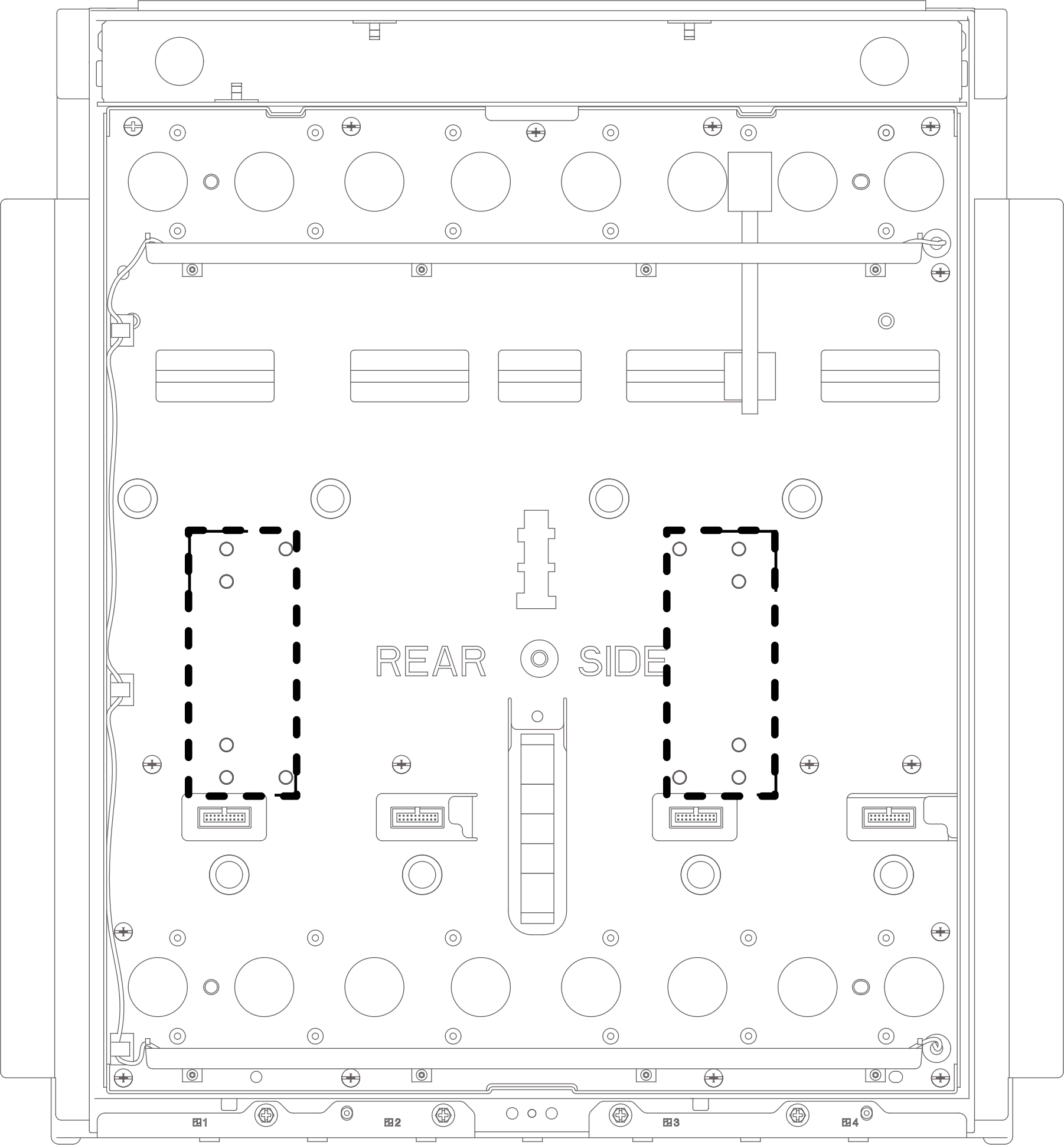

   리프트 핸들 설치용 스터드가 있습니다(각 리프트 핸들당 스터드 6개). 스터드의 위치는 아래 그림에서 점선 사각형으로 표시되어 있습니다.

   그림 1. 리프트 핸들 설치용 스터드의 위치

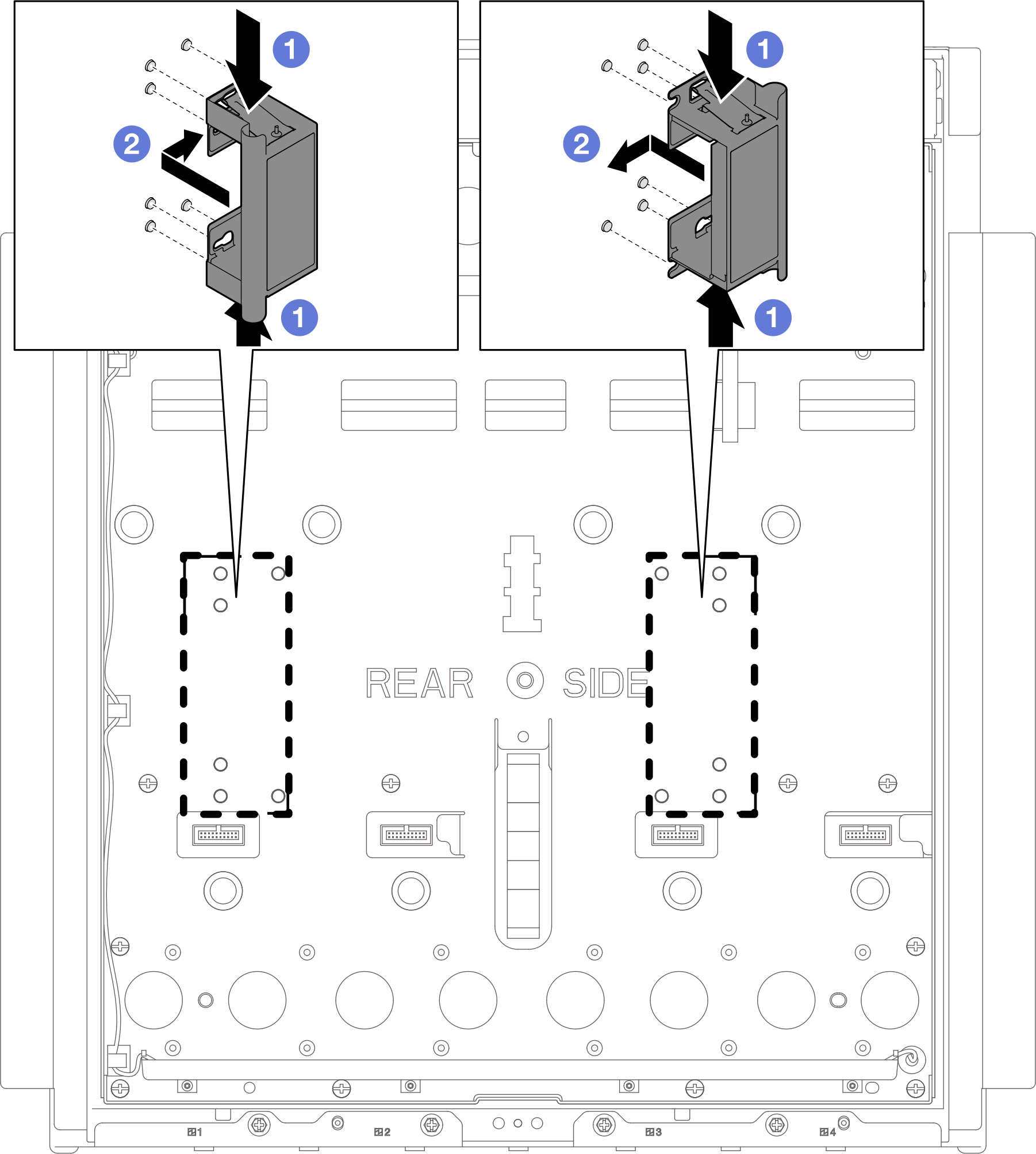

   1. 리프트 핸들의 상단 및 하단에 있는 래치를 누릅니다.
   2. 리프트 핸들의 슬롯을 중간 플레이트의 포스트에 맞추고 리프트 핸들을 중간 플레이트에 설치하십시오. 그런 다음 리프트 핸들을 중간 플레이트의 중앙으로 밀어 제자리에 고정합니다.
      그림 2. 리프트 핸들 설치

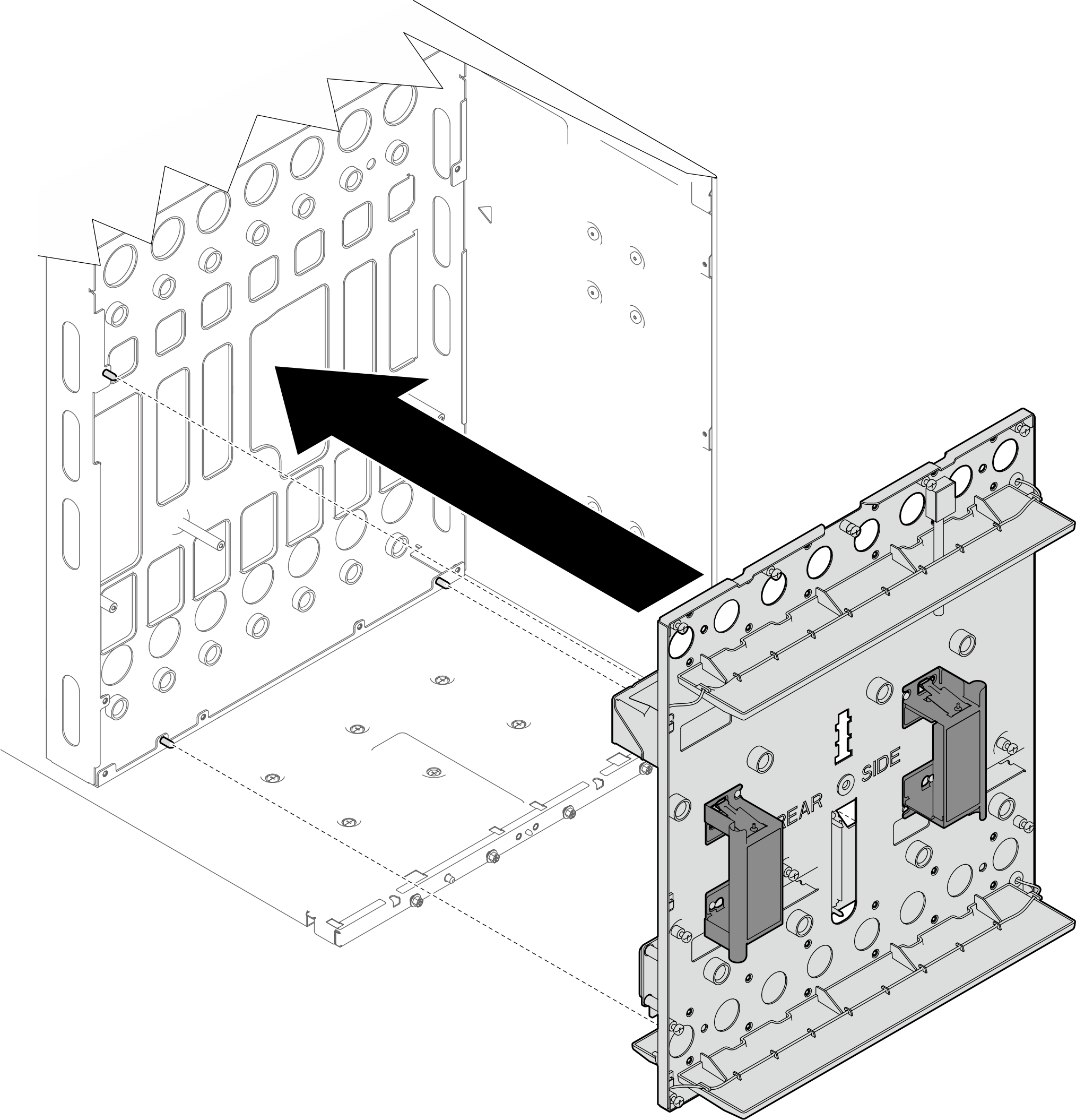

2. 리프트 핸들을 잡은 다음 엔클로저에 중간 플레이트 어셈블리를 설치합니다. 중간 플레이트 어셈블리를 엔클로저의 가이드 핀 3개에 맞추고 중간 플레이트 어셈블리를 설치합니다. 중간 플레이트 어셈블리를 옮길 때 리프트 핸들을 잡으십시오.
   그림 3. 중간 플레이트 어셈블리 설치

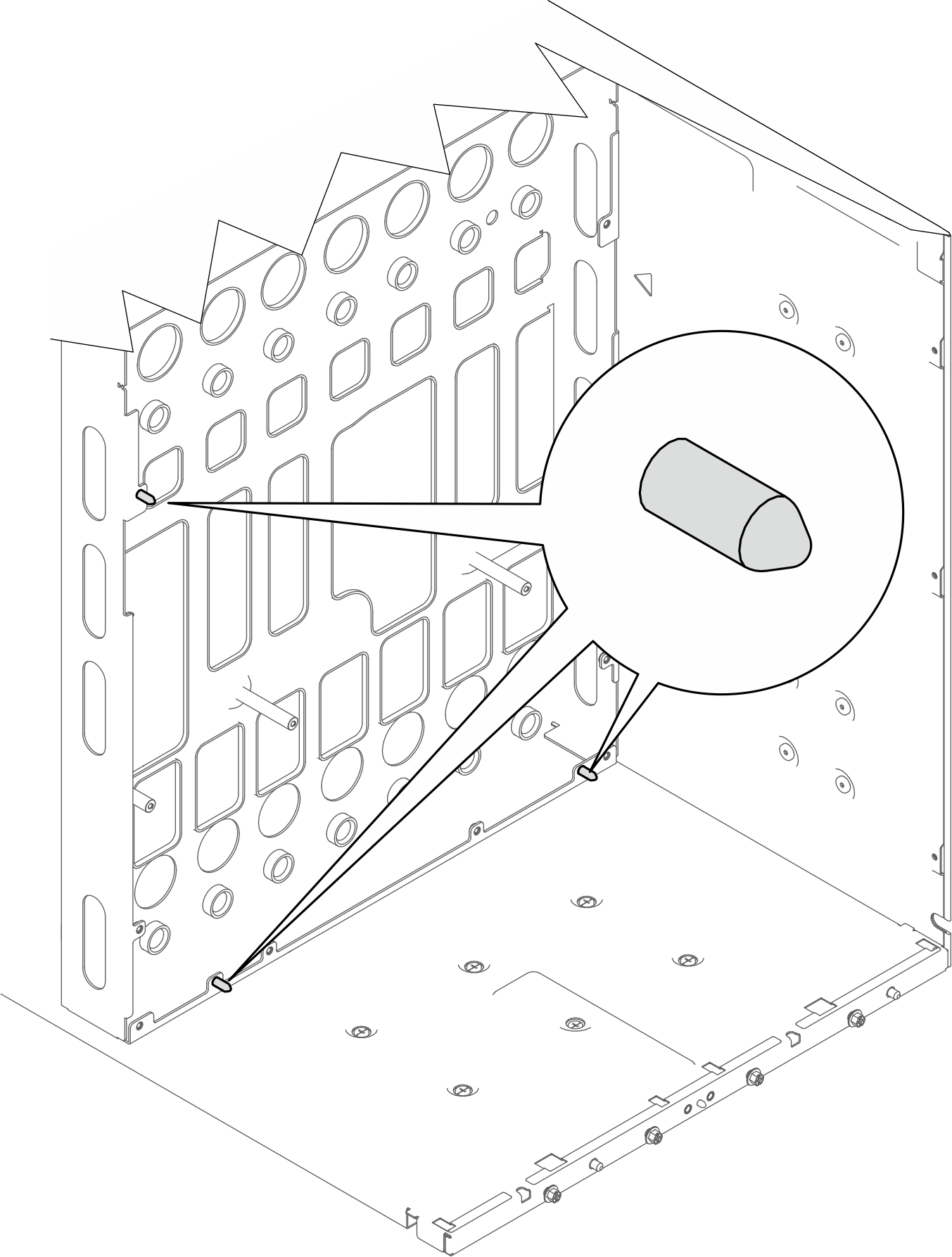

   그림 4. 중간 플레이트 어셈블리 설치용 가이드 핀

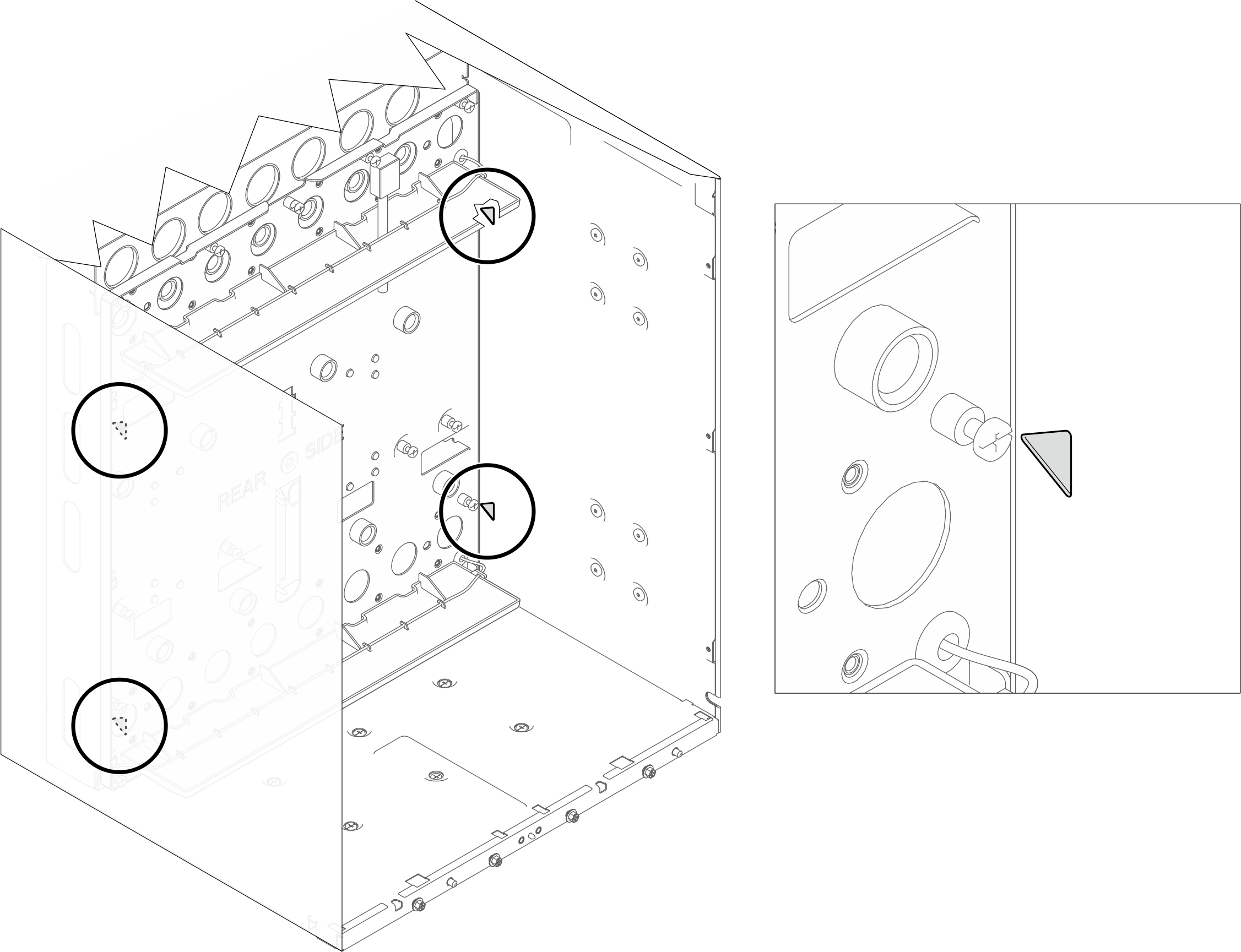

3. 엔클로저 내부의 오른쪽과 왼쪽에 삼각형 표시가 2개 있습니다. 삼각형의 각이 중간 플레이트의 가장자리와 만나야 합니다. 이는 중간 플레이트 어셈블리가 올바르게 설치되었음을 나타냅니다.
   그림 5. 중간 플레이트 어셈블리에 삼각형 표시 맞추기

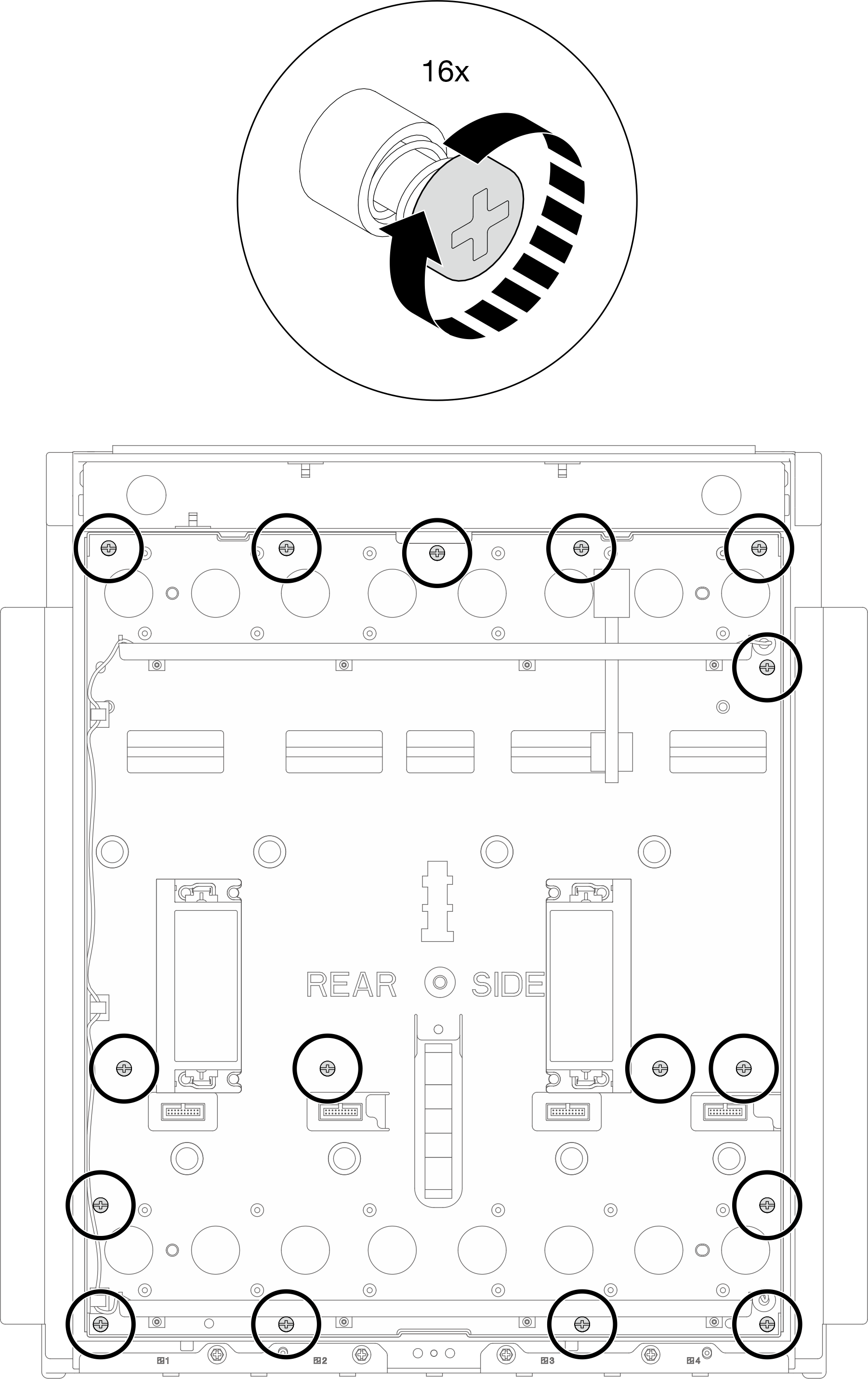

4. 긴 드라이버로 16개(x16)의 PH2 고정 나사를 조여 중간 플레이트 어셈블리를 엔클로저에 고정합니다.
   그림 6. 중간 플레이트 어셈블리에 고정 나사 조이기

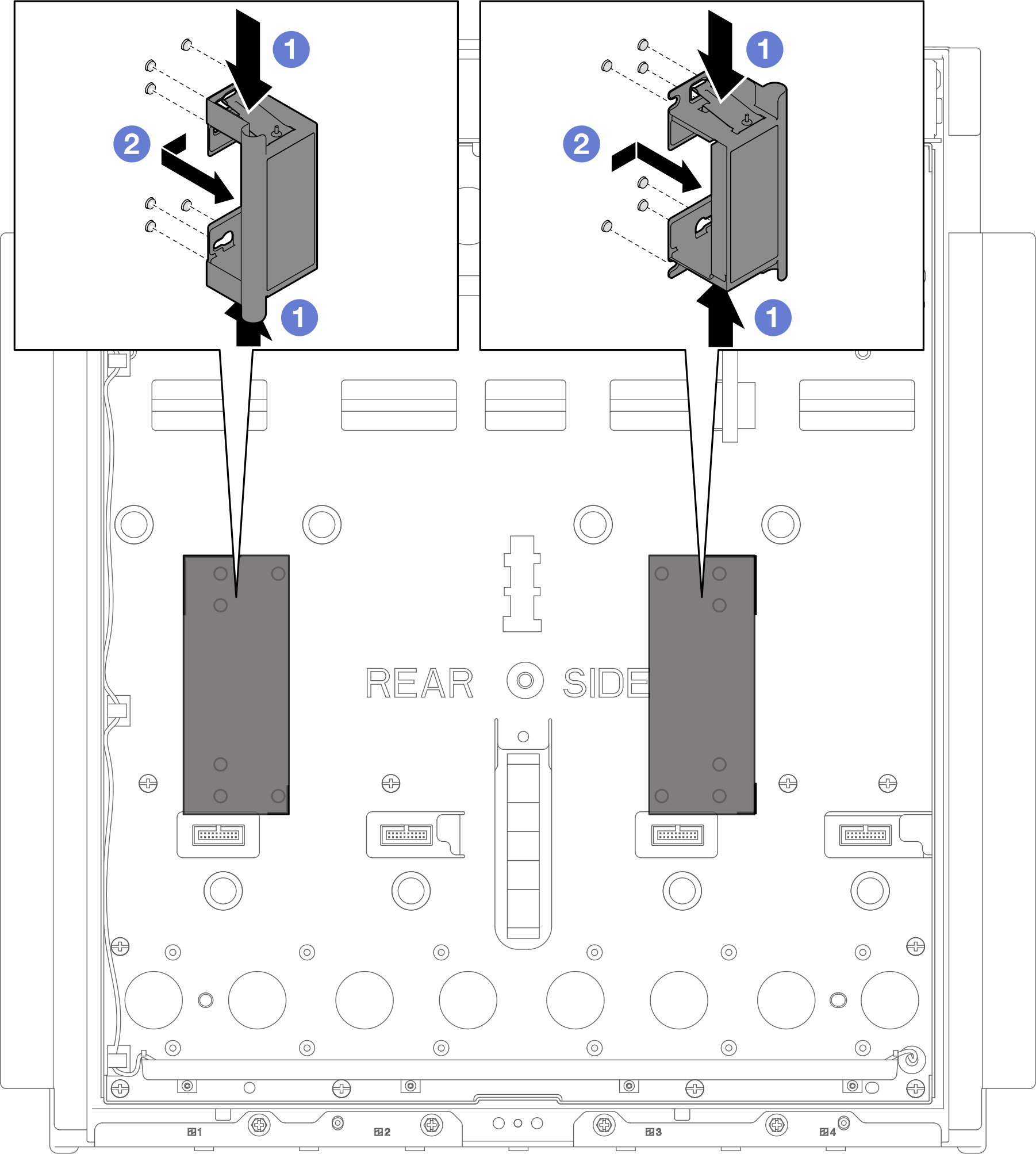

5. 중간 플레이트에서 리프트 핸들을 제거합니다.
   1. 리프트 핸들의 상단 및 하단에 있는 래치를 누릅니다.
   2. 리프트 핸들을 중간 플레이트의 가장자리 쪽으로 민 다음 중간 플레이트에서 리프트 핸들을 제거합니다.
   그림 7. 중간 플레이트에서 리프트 핸들 제거
