Instalación del conjunto de la placa media

(Solamente para técnicos de servicio capacitados) Utilice esta información para instalar el conjunto de la placa media.

Acerca de esta tarea

Herramientas requeridas
  • Chassis lift handles
S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Instale asas de elevación en la placa media si no hay ninguna.
    Nota
    Hay pernos para instalar las asas de elevación (seis pernos para cada asa de elevación). La ubicación de los pernos está marcada en los cuadrados con líneas de puntos en la siguiente ilustración.

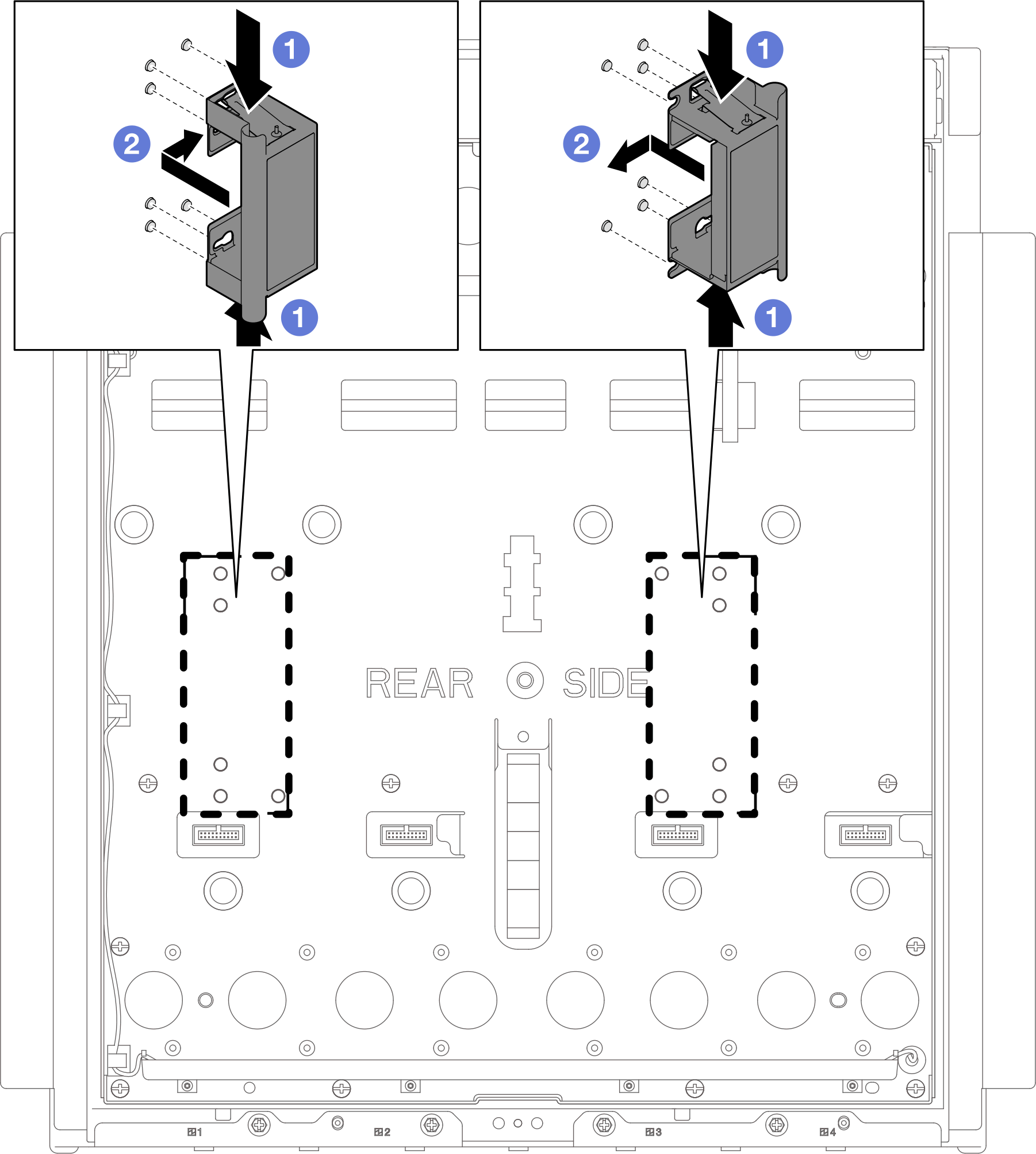

    Figura 1. Ubicación de los pernos para instalar las asas de elevación

    1. Presione los pestillos de la parte superior e inferior del asa de elevación.
    2. Alinee las ranuras del asa de elevación con los postes en la placa media e instale el asa de elevación en la placa media. Luego, deslice el asa de elevación hacia el centro de la placa media para fijarla en su lugar.

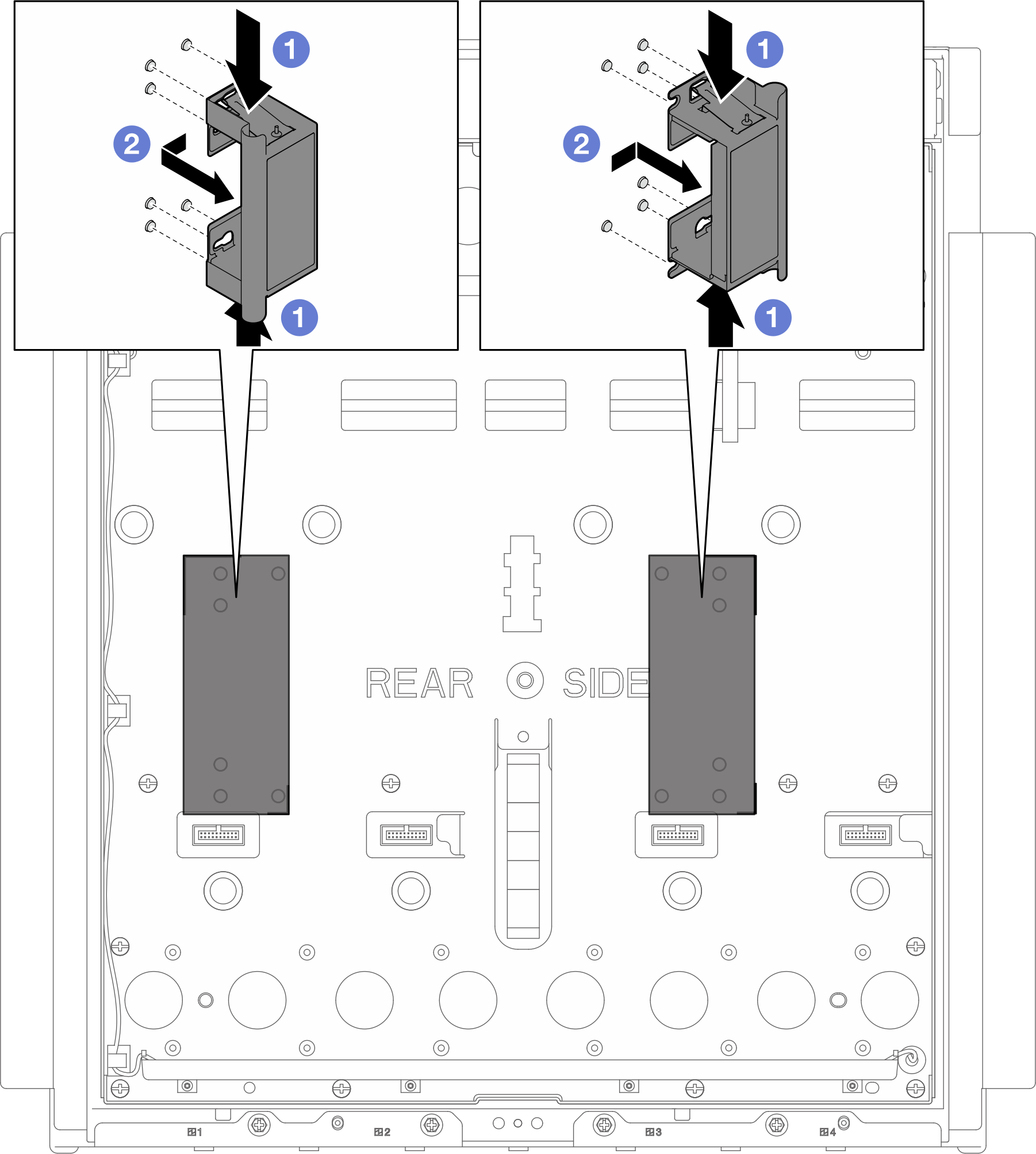

      Figura 2. Instalación de las asas de elevación

  2. Sujete las asas de elevación y, luego, instale el conjunto de la placa media en el alojamiento. Alinee el conjunto de la placa media con las tres patillas guía del alojamiento e instale el conjunto de la placa media. Sujete las asas de elevación al mover el conjunto de la placa media.

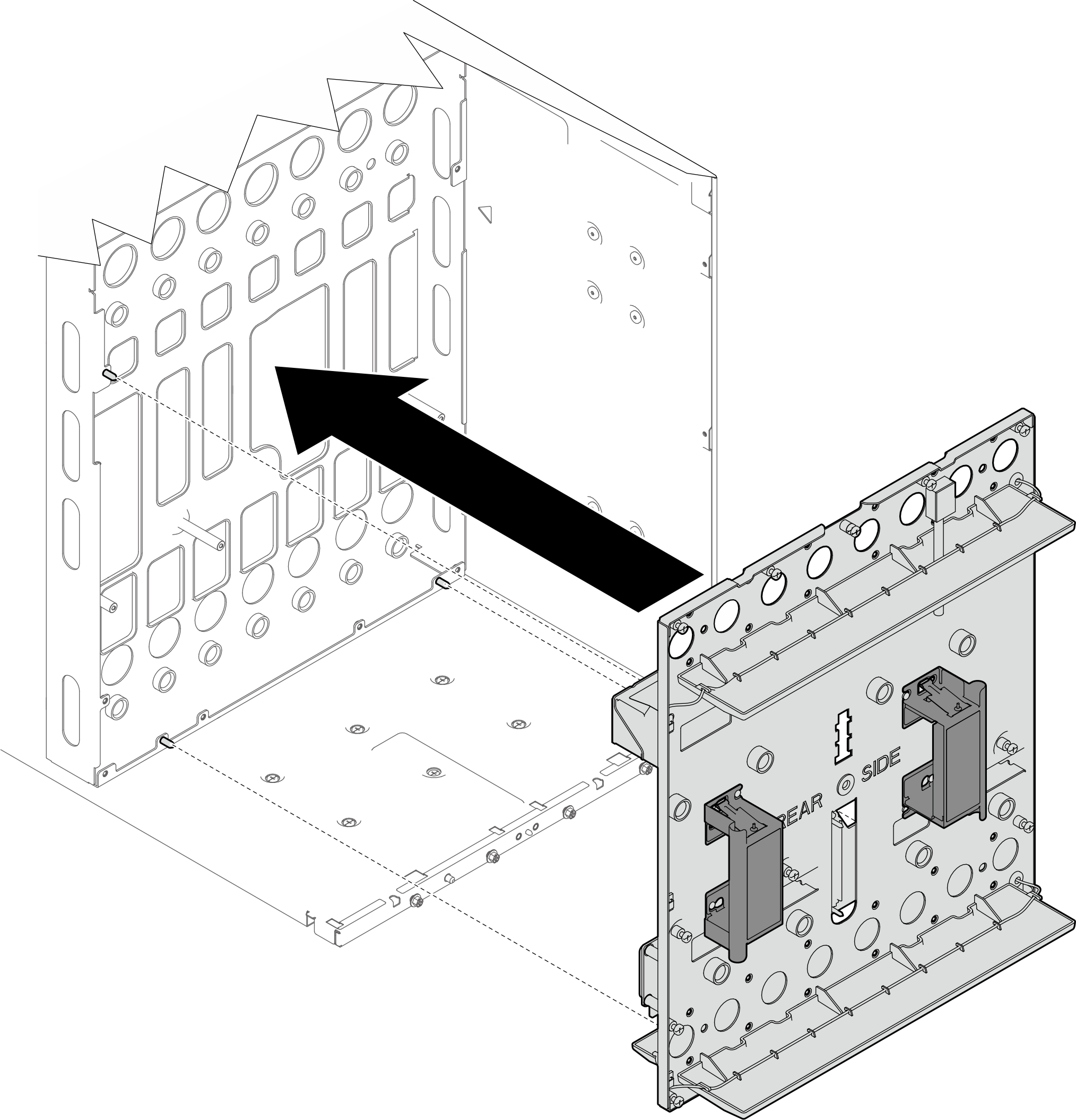

    Figura 3. Instalación del conjunto de la placa media

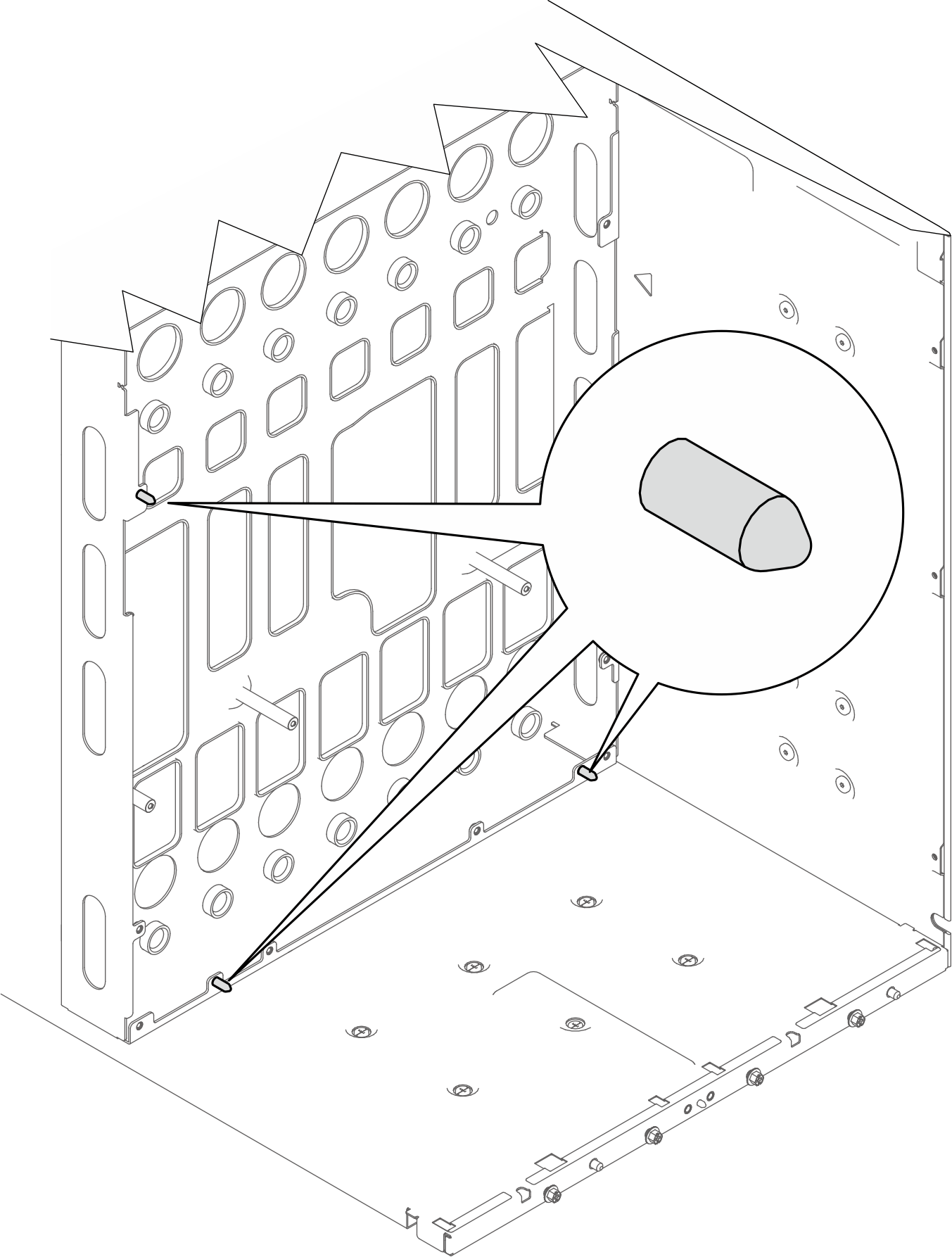

    Figura 4. Patillas guía para instalar el conjunto de la placa media

  3. Hay dos marcas triangulares en el lado derecho e izquierdo dentro del alojamiento. Asegúrese de que el ángulo del triángulo coincida con el borde de la placa media, lo que indica que el conjunto de la placa media está instalado correctamente.

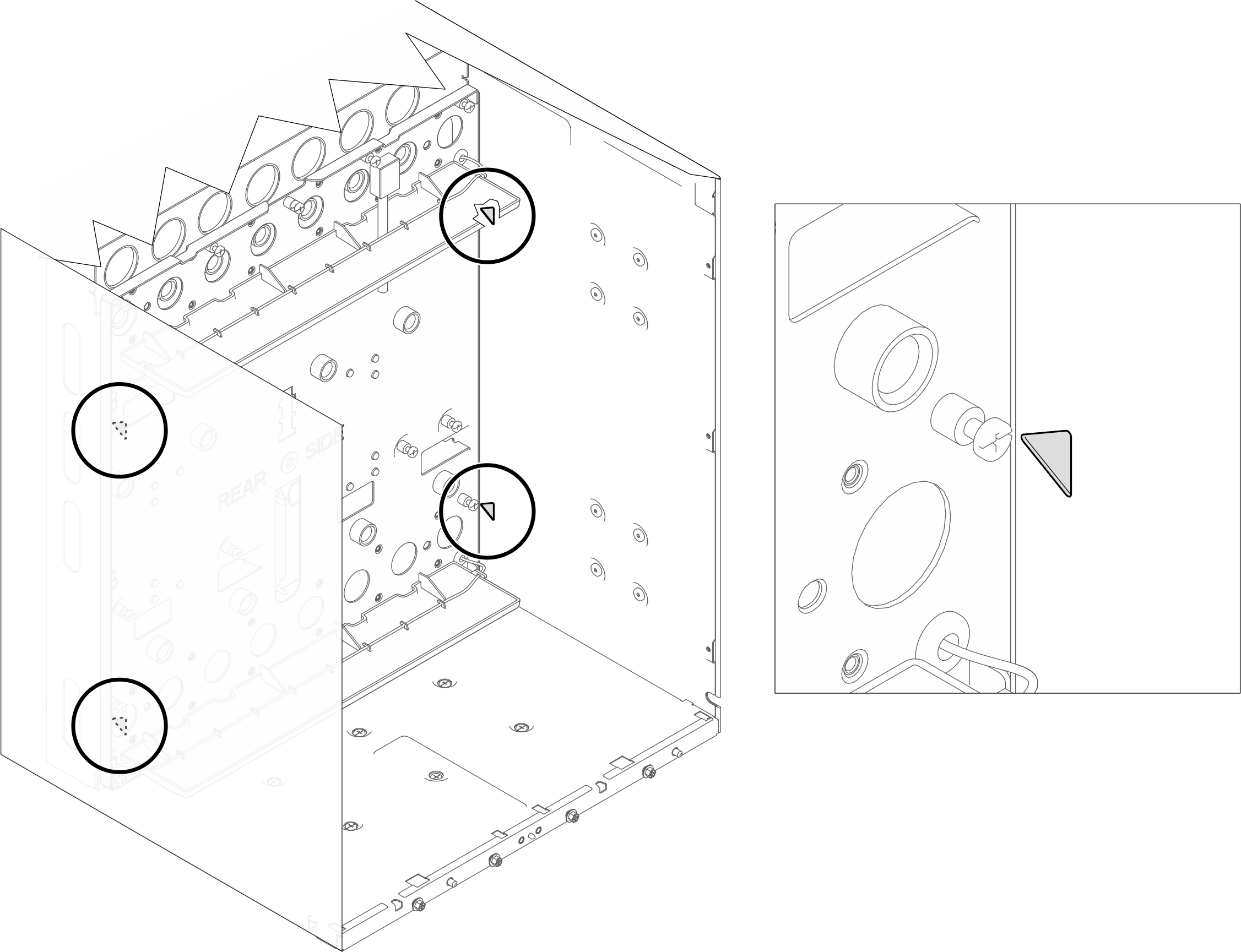

    Figura 5. Alineación de marcas triangulares con el conjunto de la placa media

  4. Con un destornillador extendido, apriete dieciséis (x16) tornillos cautivos PH2 para fijar el conjunto de la placa intermedia al alojamiento.

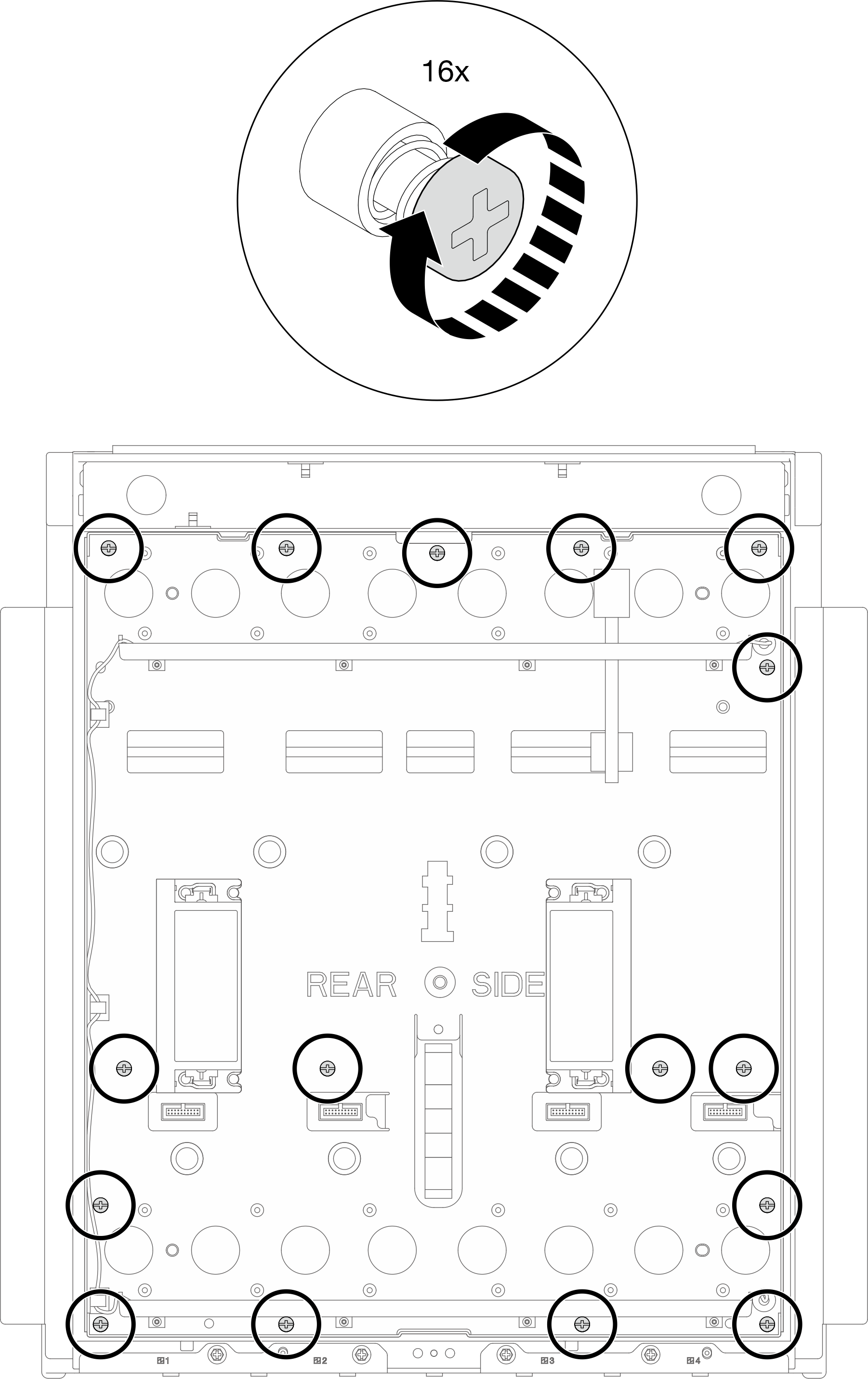

    Figura 6. Apriete de los tornillos de fijación en el conjunto de la placa media

  5. Quite las asas de elevación de la placa media.
    1. Presione los pestillos de la parte superior e inferior del asa de elevación.
    2. Deslice el asa de elevación hacia el borde de la placa media; luego, quite el asa de elevación de la placa media.
    Figura 7. Extracción de las asas de elevación de la placa media

Después de finalizar

  1. Instale el múltiple superior e inferior. Consulte Instalar el múltiple.

  2. Instale todos los compartimientos de estación de conversión de energía (PCS). Consulte Instalación del compartimiento de la estación de conversión de energía (PCS).

  3. Instale todas las estaciones de conversión de energía (PCS). Consulte Instalación de una estación de conversión de energía (PCS).

  4. Instale el SMM3. Consulte Instalación del SMM3.

  5. Instale el relleno vacío. Consulte Instalación de relleno vacío.

  6. Instale todas las bandejas en la parte frontal del alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  7. Instale cualquier otro componente requerido.
  8. Conecte todos los cables requeridos.
  9. Conecte el alojamiento a la alimentación.
  10. Reinicie cualquier nodo que haya apagado. Consulte Encender la solución.
  11. El SMM3 se enciende automáticamente.
