ミッドプレート・アセンブリーの取り付け

(トレーニングを受けたサービス技術員のみ) ミッドプレート・アセンブリーを取り付けるには、以下の情報を参照してください。

このタスクについて

必要なツール

• Chassis lift handles

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

• ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ドライバーおよびソフトウェアのダウンロード Web サイト を参照してください。

• ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. ミッドプレートにリフト・ハンドルがない場合は、ミッド・プレートにリフト・ハンドルを取り付けます。
   注

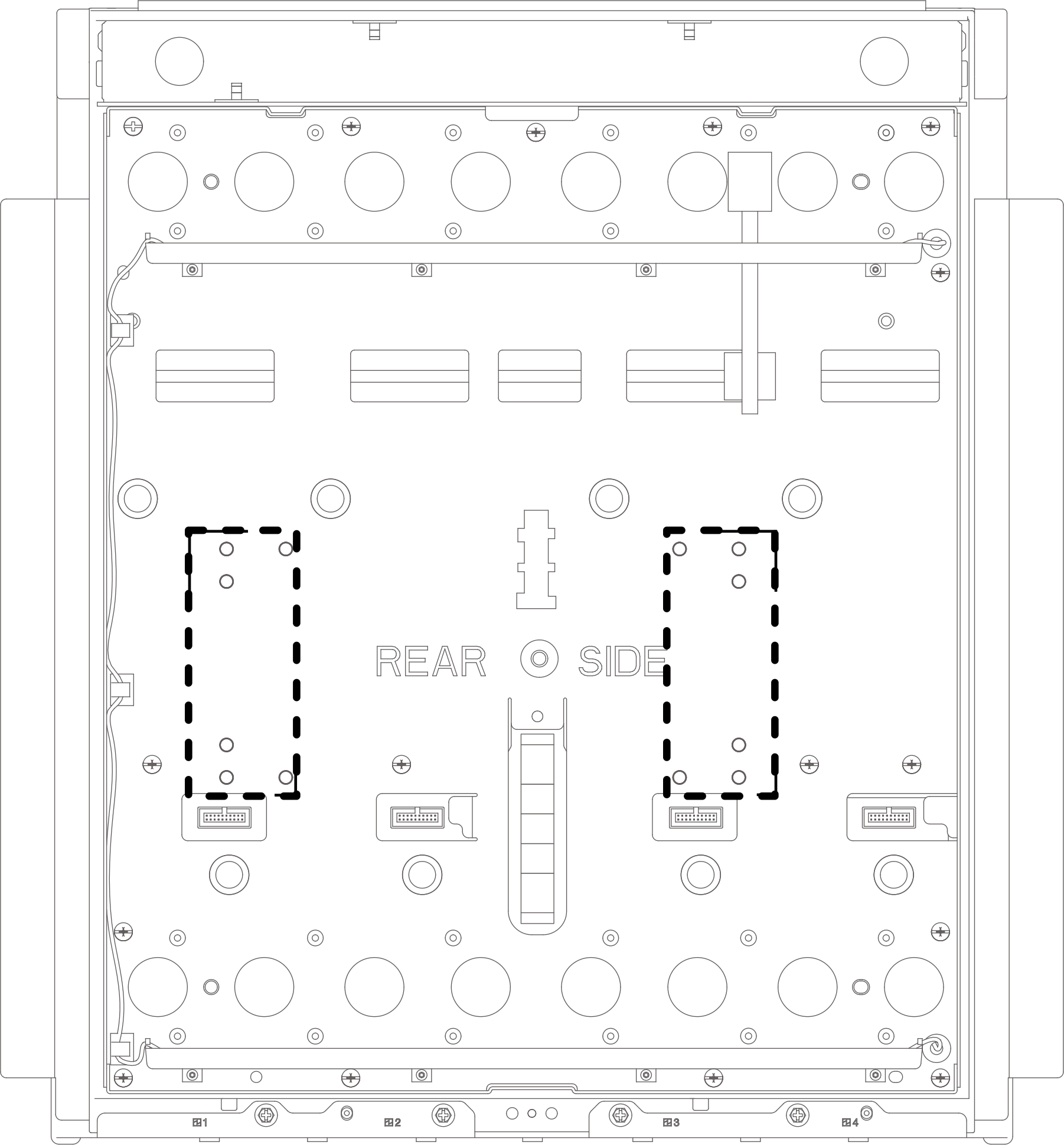

   リフト・ハンドルを取り付けるためのスタッドがあります (リフト・ハンドルごとに 6 つのスタッド)。スタッドの位置は、以下の図の点線の四角形で示されています。

   図 1. リフト・ハンドルを取り付けるためのスタッドの位置

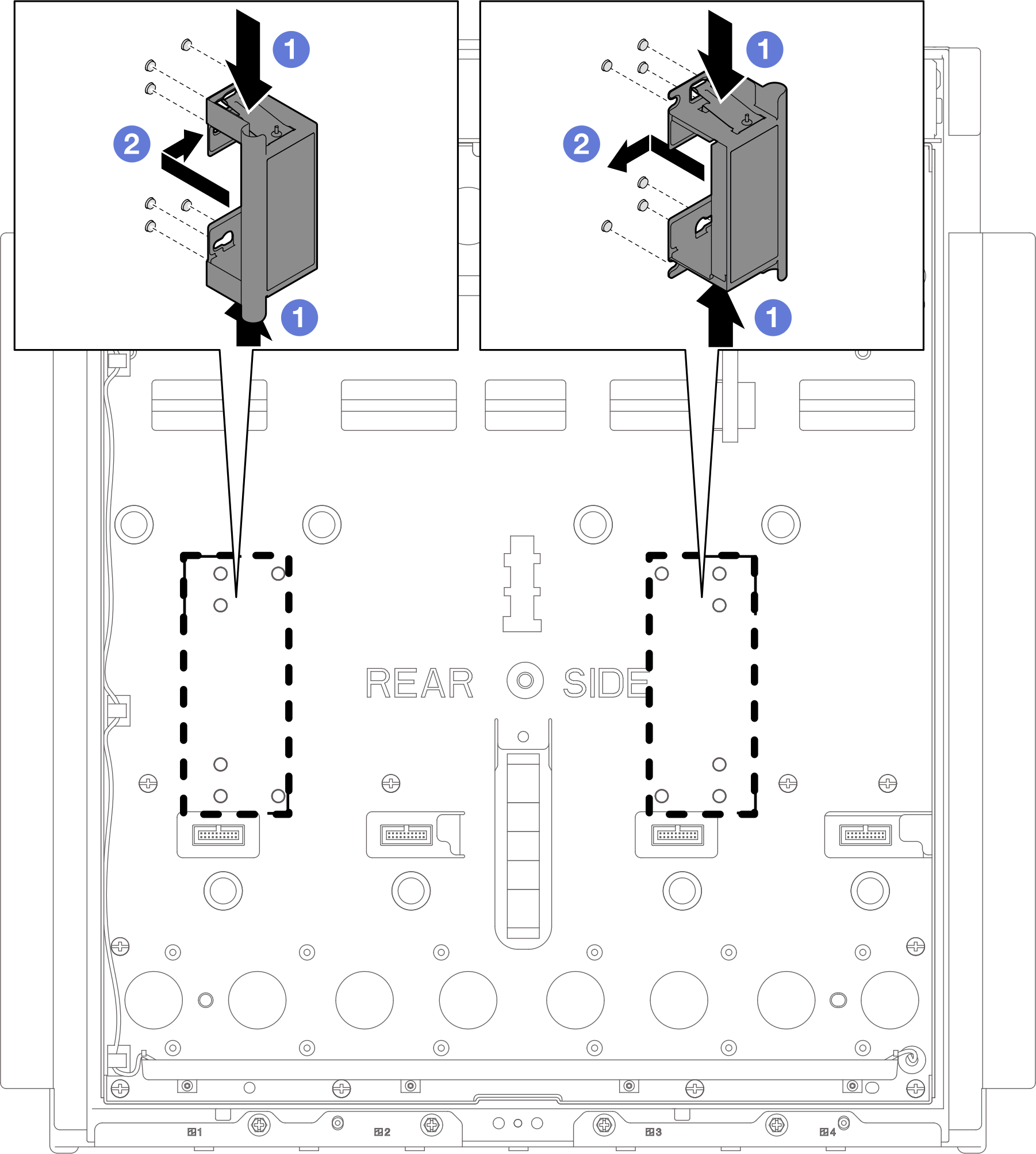

   1. リフト・ハンドルの上部と下部にあるラッチを押します。

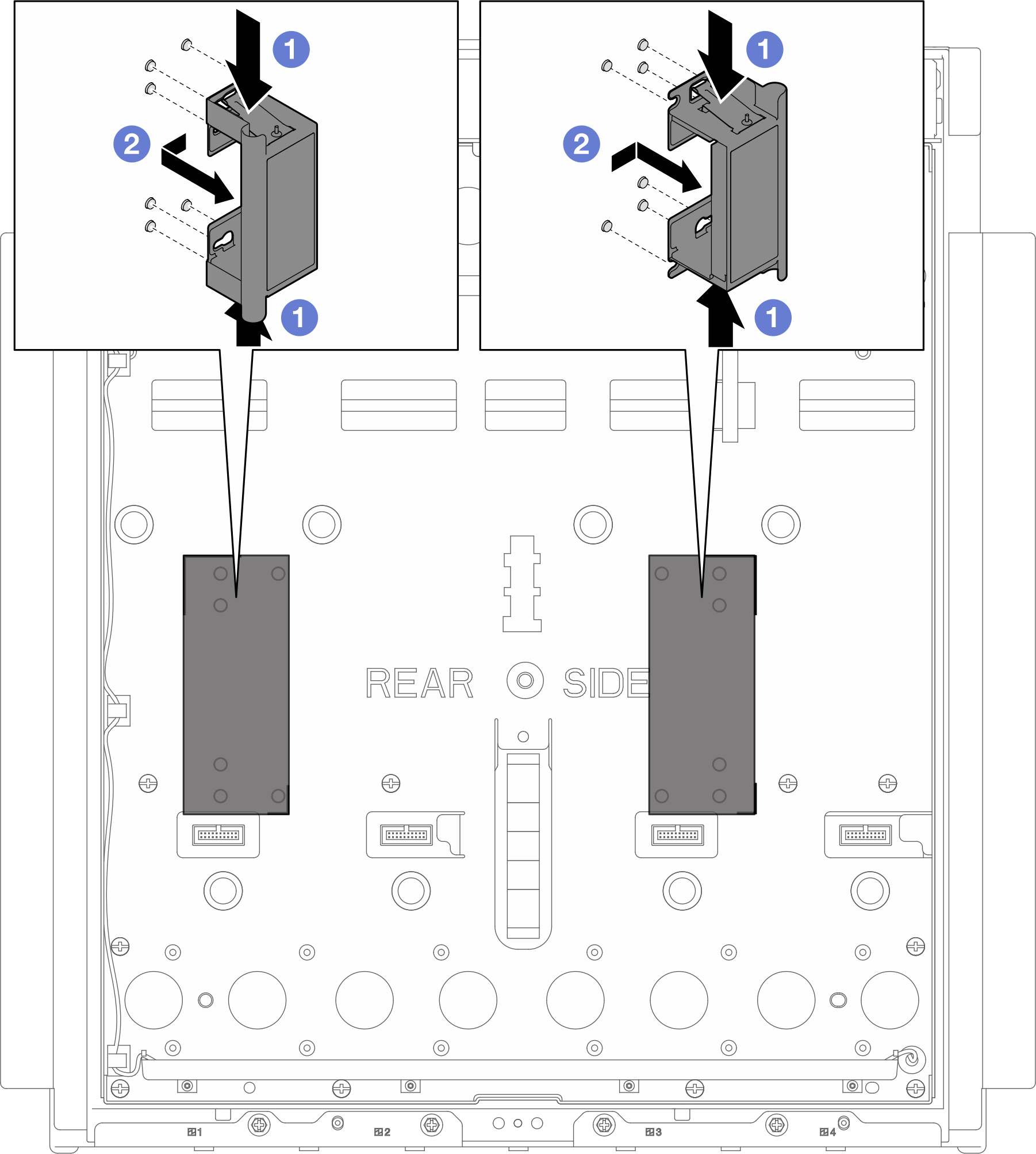

   2. リフト・ハンドルのスロットをミッドプレートのポストに合わせ、リフト・ハンドルをミッドプレートに取り付けます。次に、リフト・ハンドルをミッド・プレートの中央に向けてスライドさせ、所定の位置に固定します。
      図 2. リフト・ハンドルの取り付け

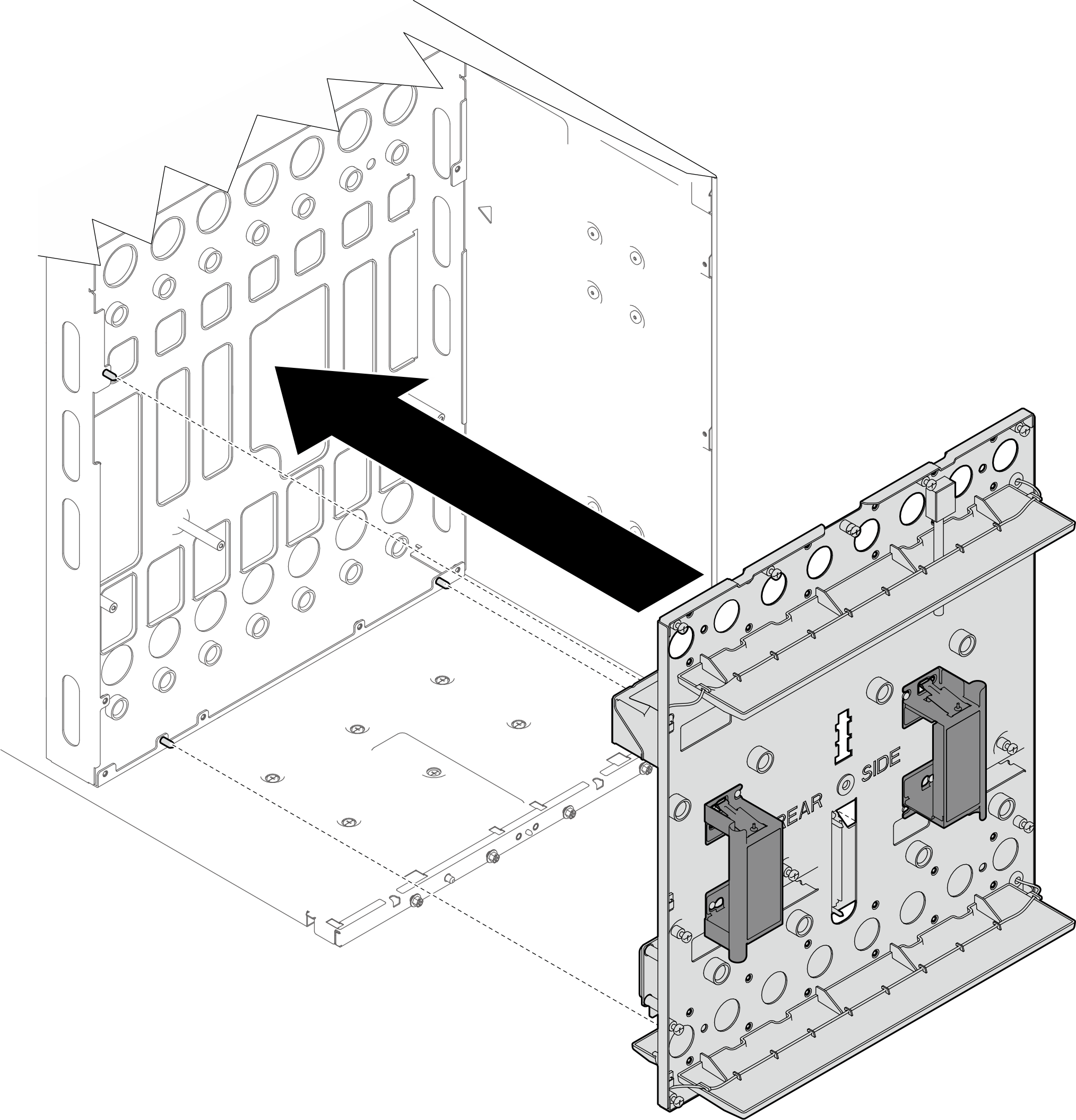

2. リフト・ハンドルを持ち、ミッドプレート・アセンブリーをエンクロージャーに取り付けます。ミッドプレート・アセンブリーをエンクロージャー上の 3 つのガイド・ピンに合わせ、ミッドプレート・アセンブリーを取り付けます。ミッドプレート・アセンブリーを移動するときは、リフト・ハンドルを持ってください。
   図 3. ミッドプレート・アセンブリーの取り付け

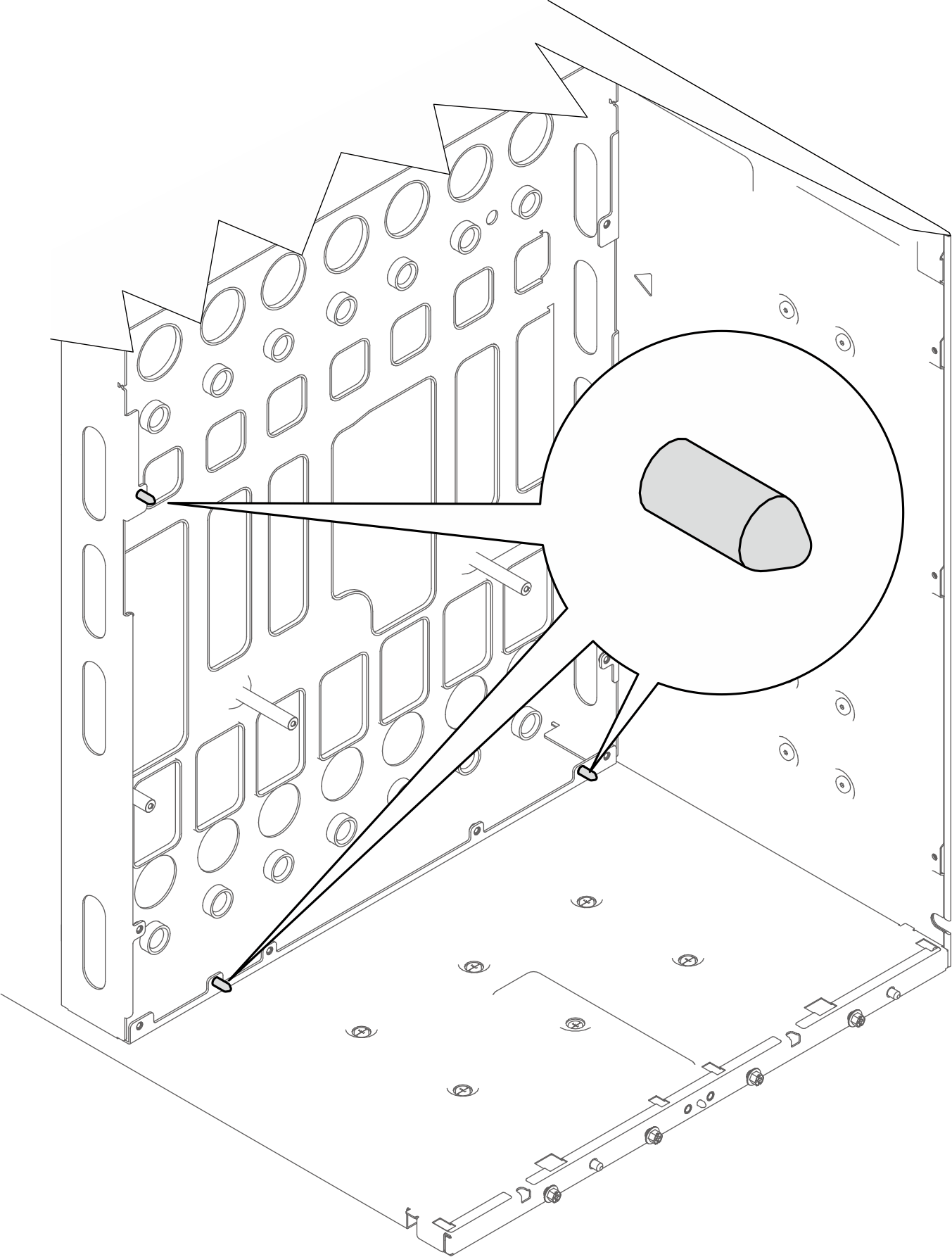

   図 4. ミッドプレート・アセンブリーを取り付けるためのガイド・ピン

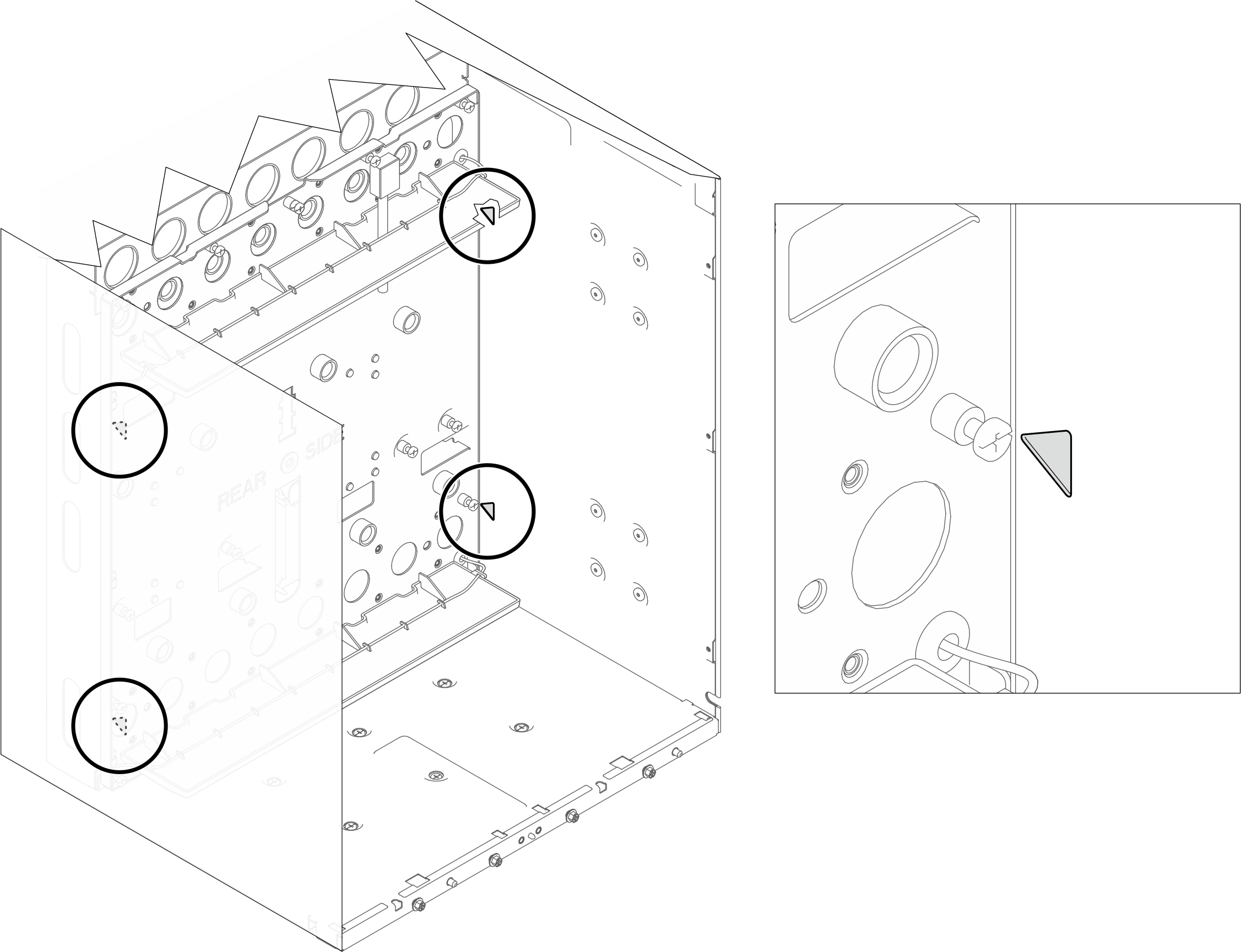

3. エンクロージャーの内側には、右側と左側に 2 つの三角形のマークがあります。三角形の角がミッドプレートの端と合っていることを確認してください。これは、ミッドプレート・アセンブリーが正しく取り付けられていることを示しています。
   図 5. ミッドプレート・アセンブリーへの三角形のマークの位置合わせ

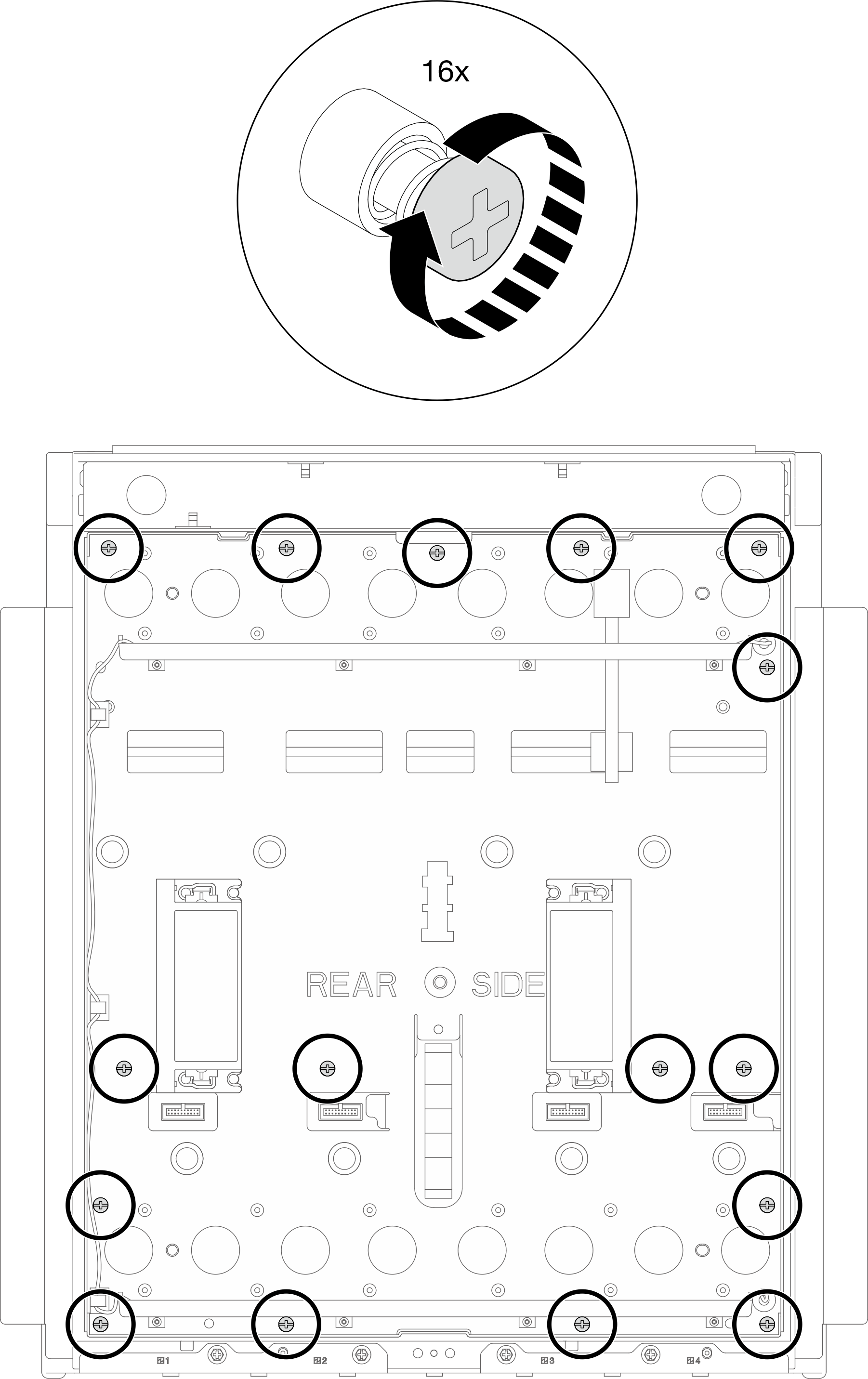

4. 長いドライバーを使用して、16 本の PH2 拘束ねじを締め、ミッドプレート・アセンブリーをエンクロージャーに固定します。
   図 6. ミッドプレート・アセンブリーでの拘束ねじの締め付け


5. ミッドプレートからリフト・ハンドルを取り外します。
   1. リフト・ハンドルの上部と下部にあるラッチを押します。
   2. リフト・ハンドルをミッド・プレートの端に向かってスライドさせ、リフト・ハンドルをミッド・プレートから取り外します。
   図 7. ミッドプレートからのリフト・ハンドルの取り外し
