Installation de l’assemblage de la plaque médiane

(Réservé aux techniciens de maintenance qualifiés) Les informations suivantes vous permettent d’installer l’assemblage de la plaque médiane.

À propos de cette tâche

Outils requis

• Chassis lift handles

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

• Accédez à Site Web de téléchargement de pilotes et logiciels pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Visionnage de la procédure

• Une vidéo de cette procédure est disponible sur YouTube.

Procédure

1. Installez les poignées de levage sur la plaque médiane s’il n’y en a pas sur celle-ci.
   Remarque

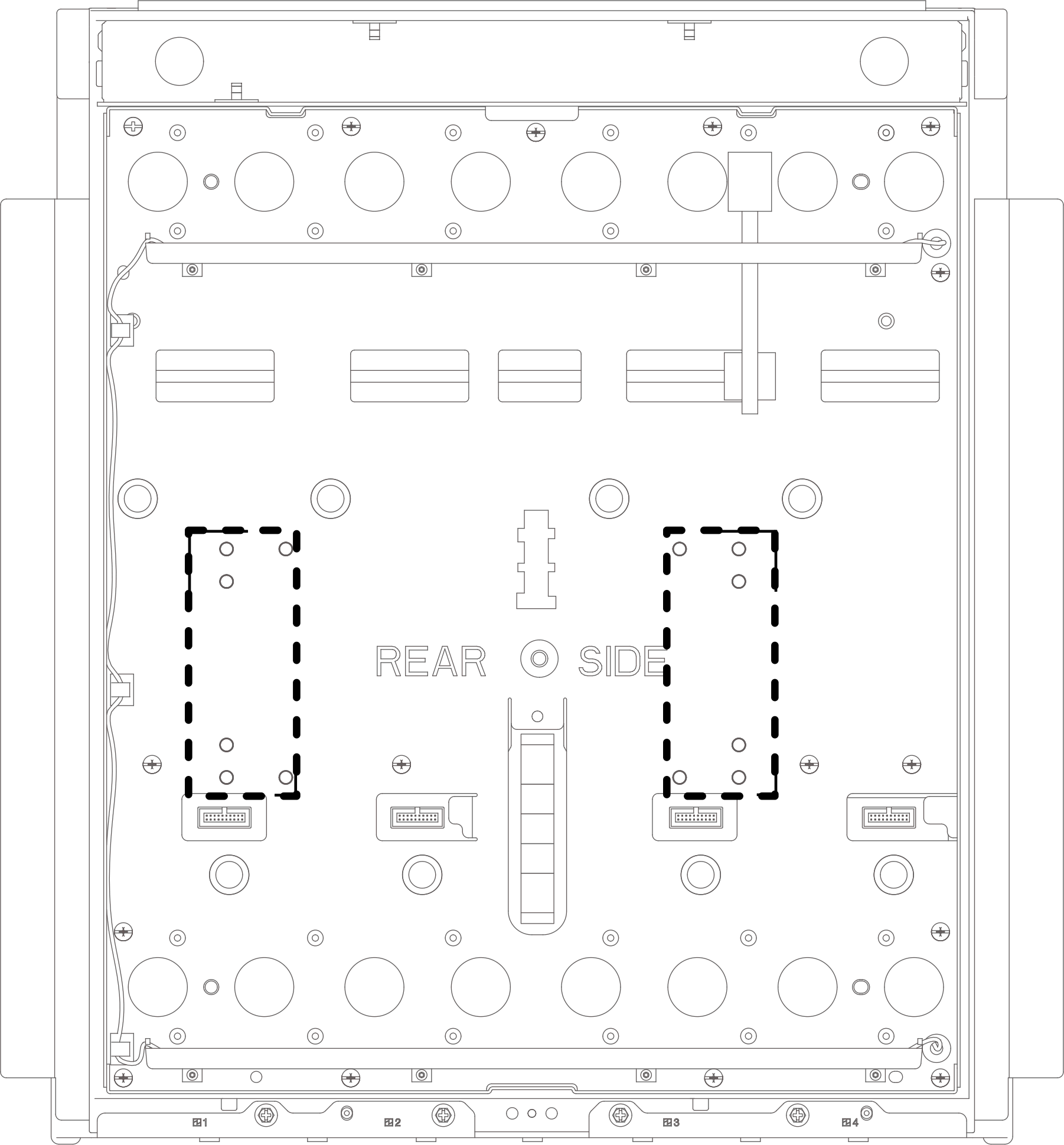

   Il y a des goujons permettant d’installer les poignées de levage (six goujons pour chaque poignée de levage). L’emplacement des goujons est indiqué dans les carrés en pointillés de l’illustration ci-dessous.

   Figure 1. Emplacement des goujons permettant d’installer des poignées de levage


   1. Appuyez sur les loquets en haut et en bas de la poignée de levage.
   2. Alignez les emplacements de la poignée de levage sur les montants de la plaque médiane et installez la poignée de levage sur la plaque médiane. Faites ensuite glisser la poignée de levage vers le centre de la plaque médiane pour la fixer.

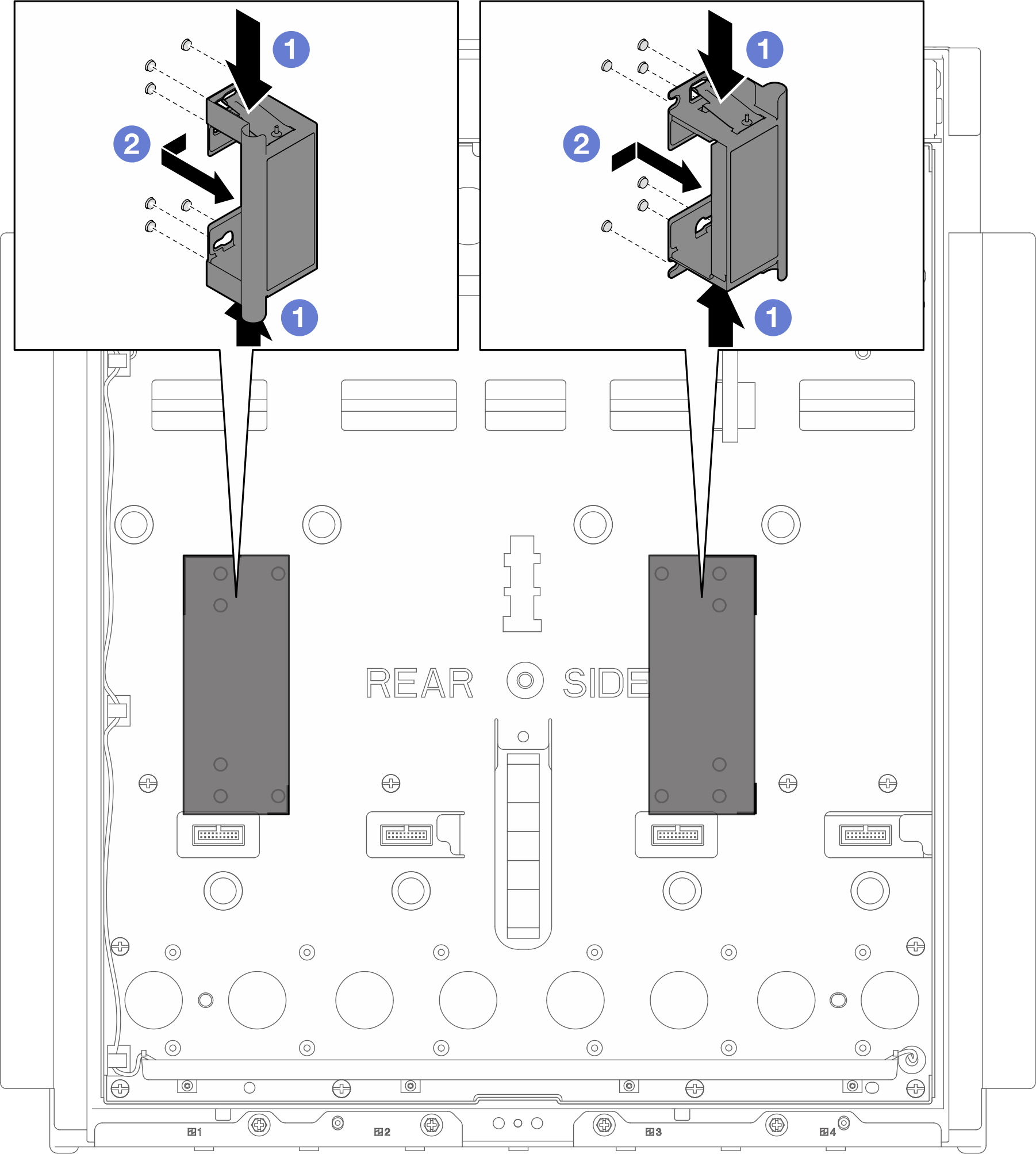

      Figure 2. Installation des poignées de levage


2. Tenez les poignées de levage ; installez ensuite l’assemblage de plaque médiane dans le boîtier. Alignez l’assemblage de plaque médiane sur les trois broches de guidage du boîtier et installez l’assemblage de plaque médiane. Tenez les poignées de levage lorsque vous déplacez l’assemblage de plaque médiane.

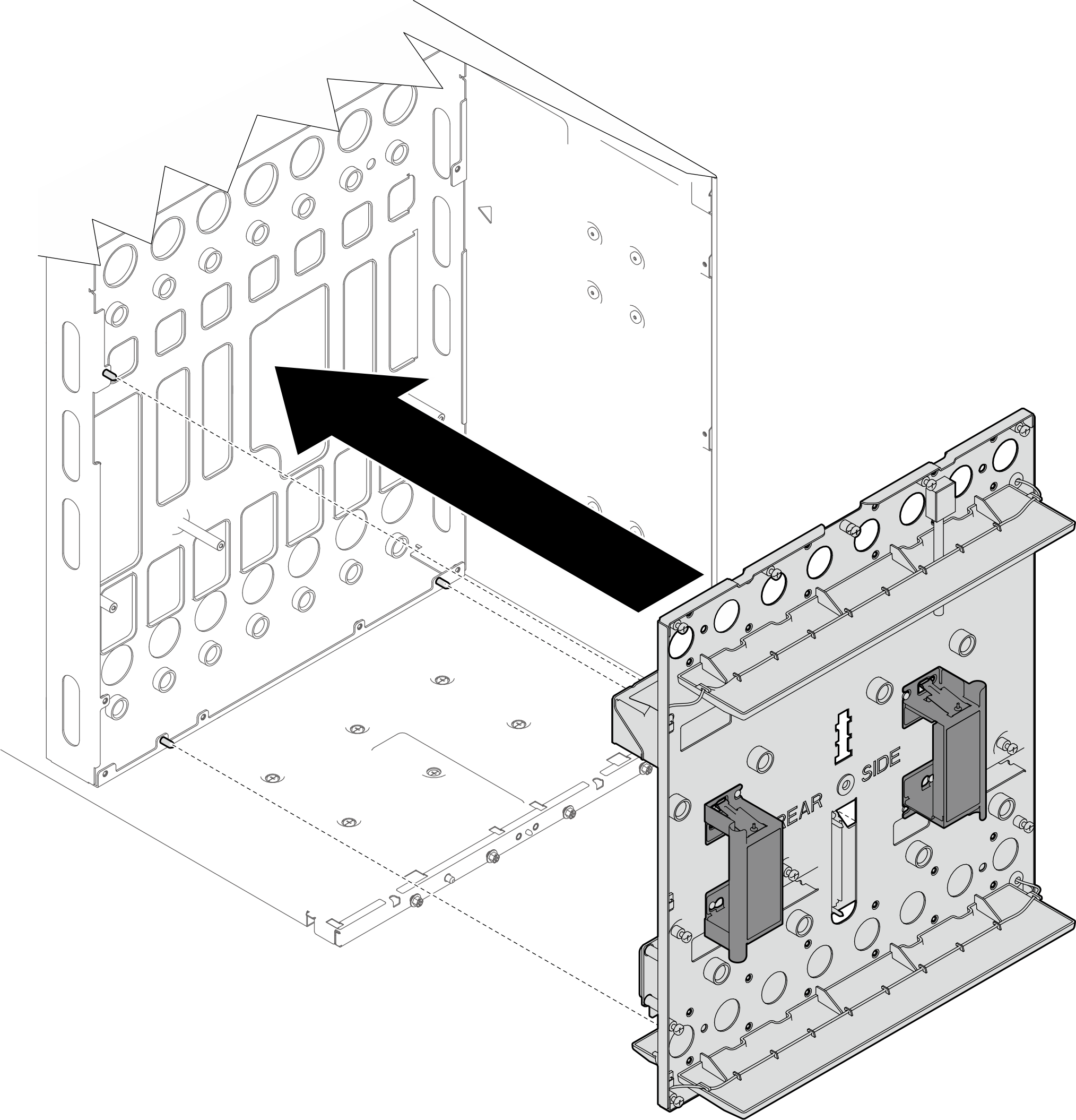

   Figure 3. Installation de l’assemblage de la plaque médiane

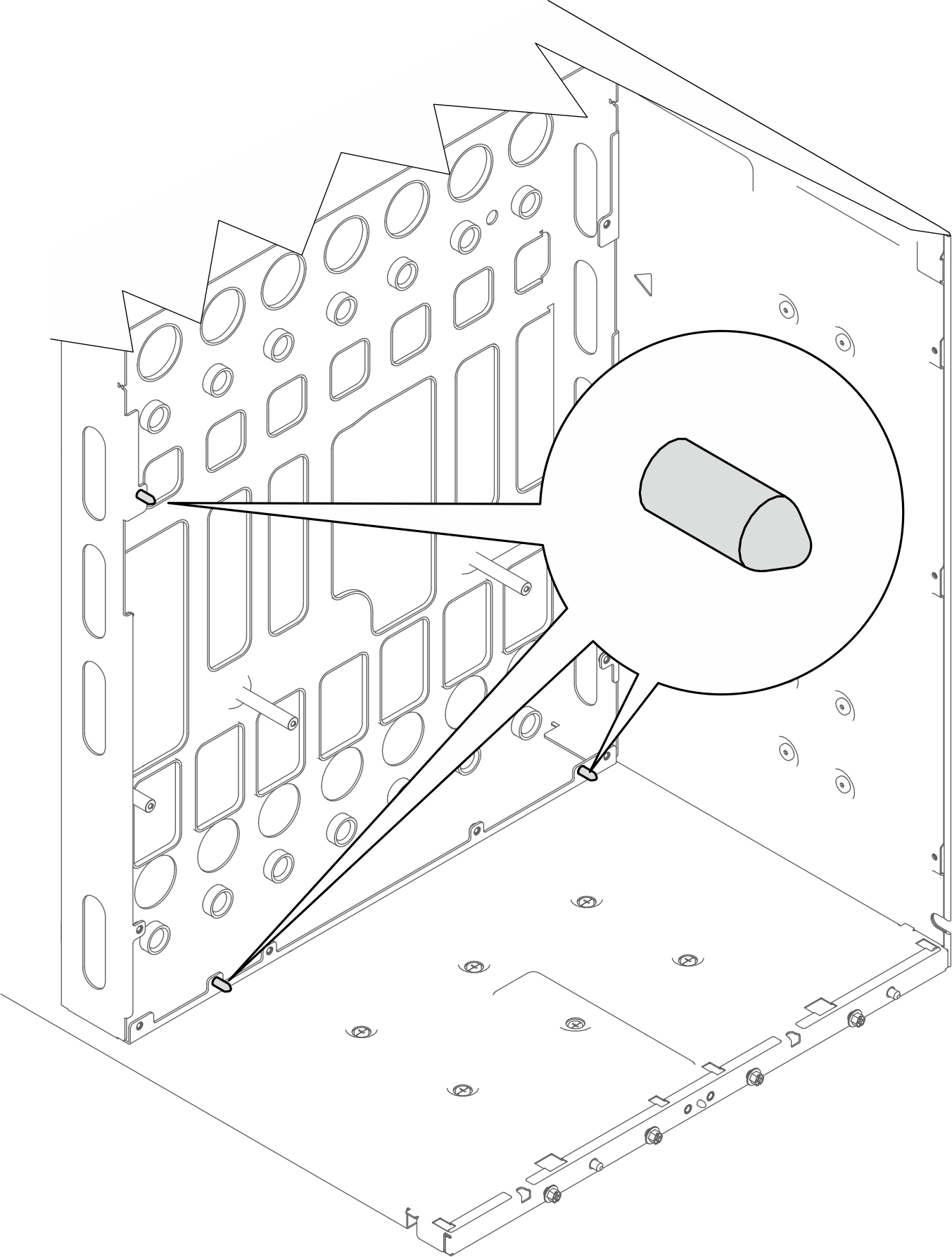

   Figure 4. Broches de guidage pour l’installation de l’assemblage de la plaque médiane


3. Deux marques triangulaires se trouvent sur les côtés droit et gauche à l’intérieur du boîtier. Assurez-vous que l’angle du triangle touche le bord de la plaque médiane, ce qui indique que l’assemblage de la plaque médiane est bien installé.

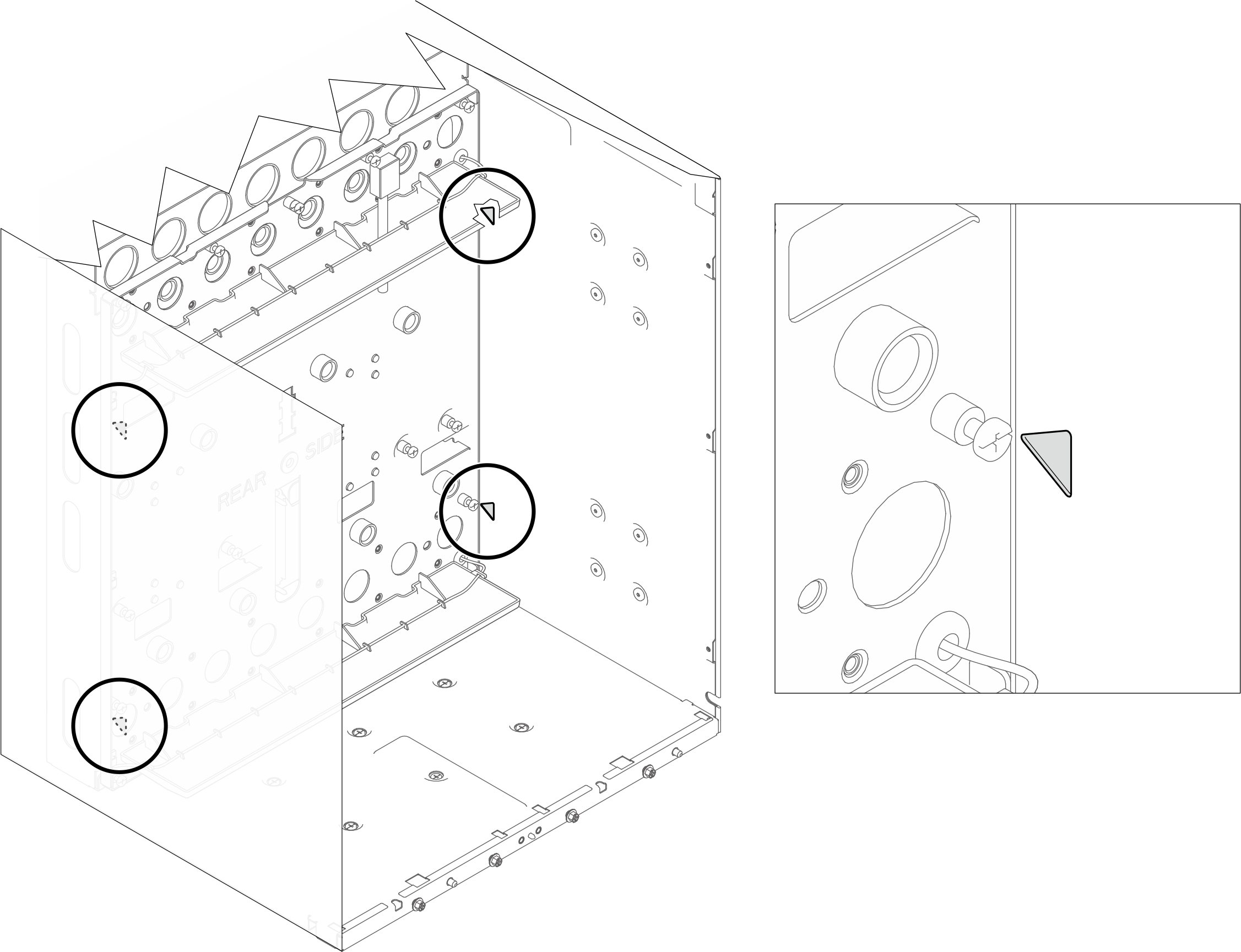

   Figure 5. Alignement des marques triangulaires sur l’assemblage de la plaque médiane


4. À l’aide d’un tournevis allongé, serrez seize (16) vis imperdables PH2 pour fixer l’assemblage de la plaque médiane au boîtier.

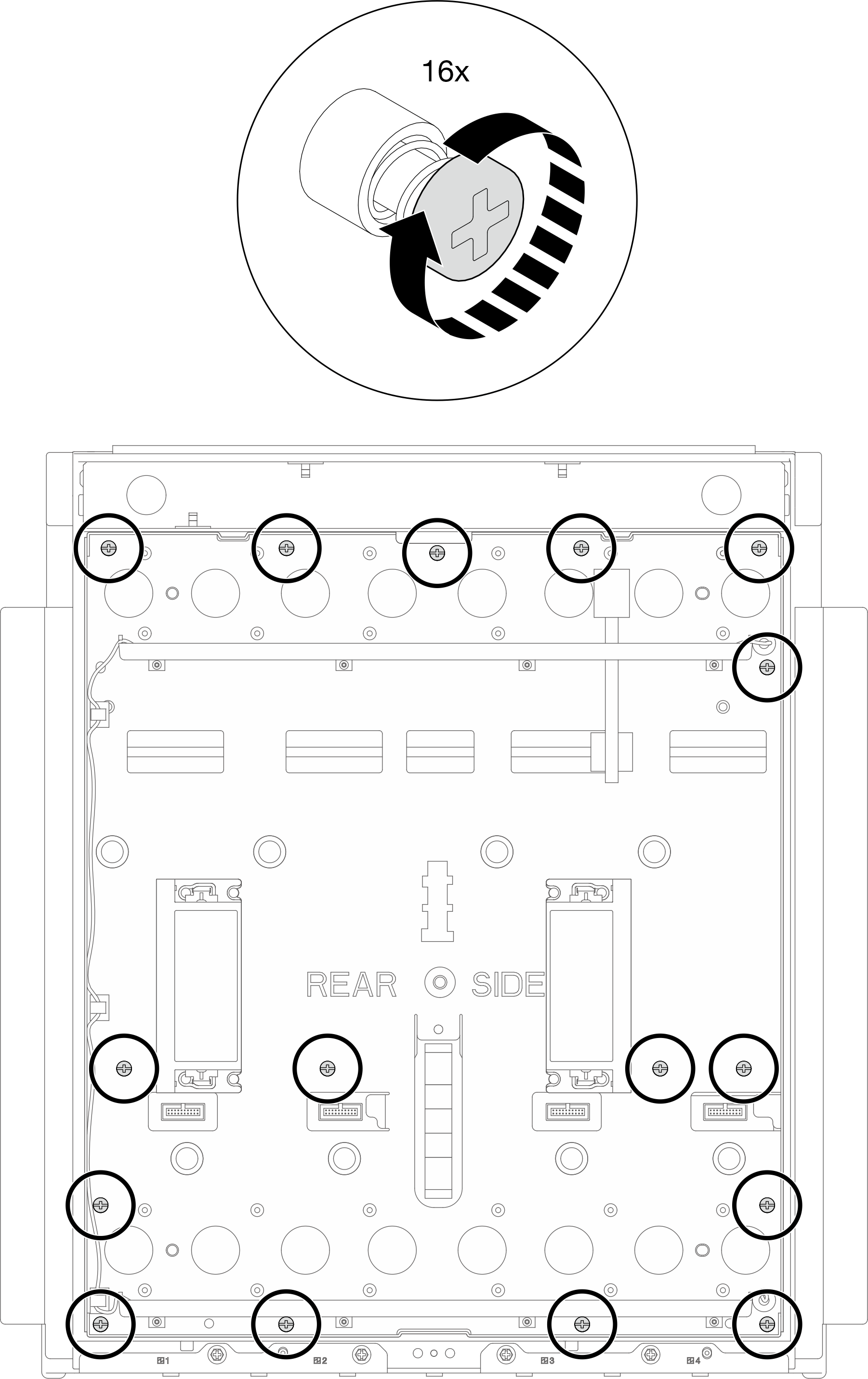

   Figure 6. Fixation des vis imperdables sur l’assemblage de la plaque médiane


5. Retirez les poignées de levage de la plaque médiane.
   1. Appuyez sur les loquets en haut et en bas de la poignée de levage.
   2. Faites glisser la poignée de levage vers le bord de la plaque médiane ; retirez ensuite la poignée de levage de la plaque médiane.

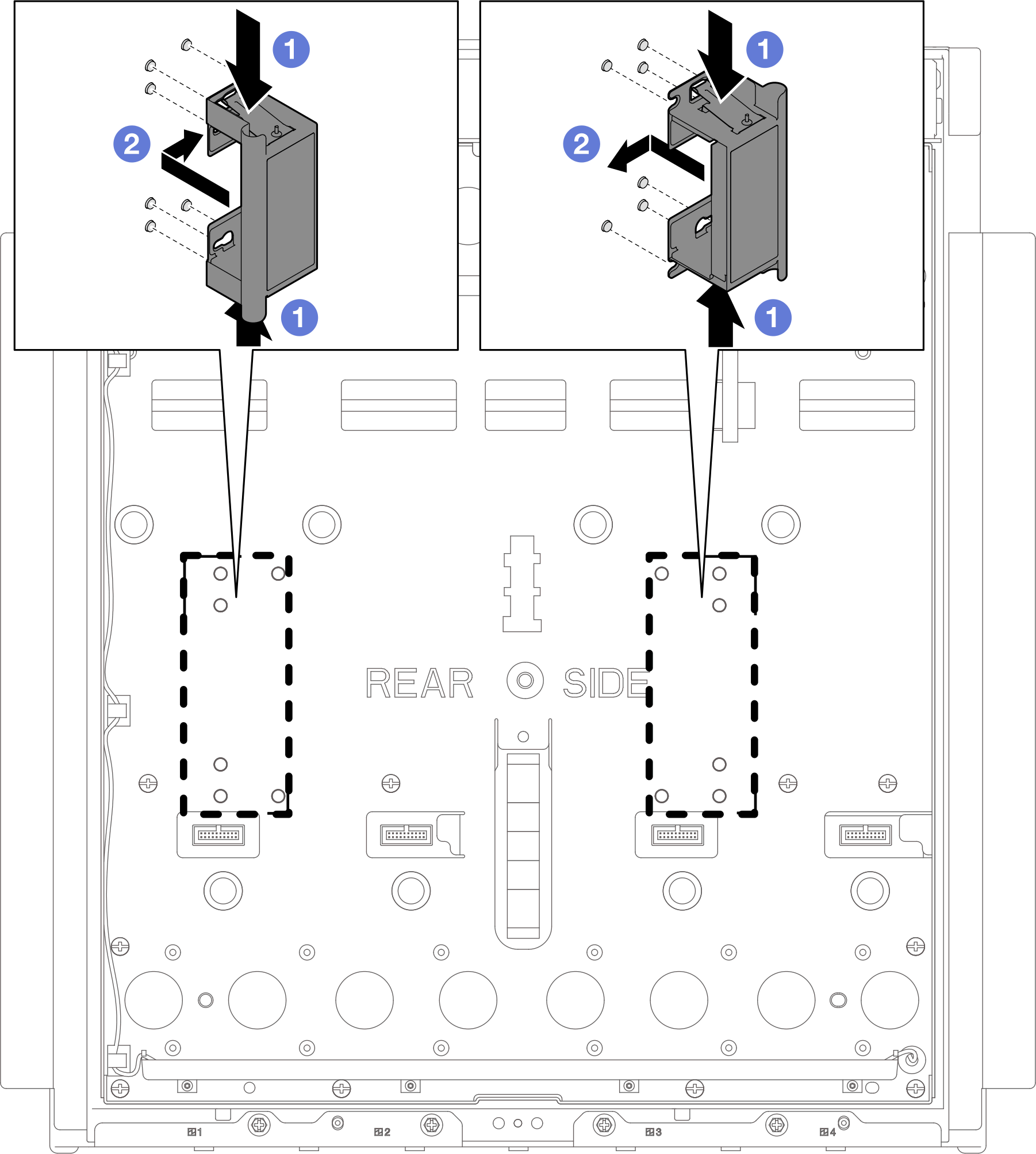

   Figure 7. Retrait des poignées de levage de la plaque médiane
