누수 센서 설치

다음 정보를 사용하여 누수 센서를 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 누수 센서 모듈을 중간 플레이트에 고정하십시오.
   1. 앞면의 하단 드립 트레이 아래에서, 하단 드립 트레이의 가이드 구멍을 통해 케이블을 삽입하십시오. 그런 다음 케이블을 인터포저 보드에 연결하십시오.
   2. 누수 센서 케이블을 케이블 클립에 고정하십시오.

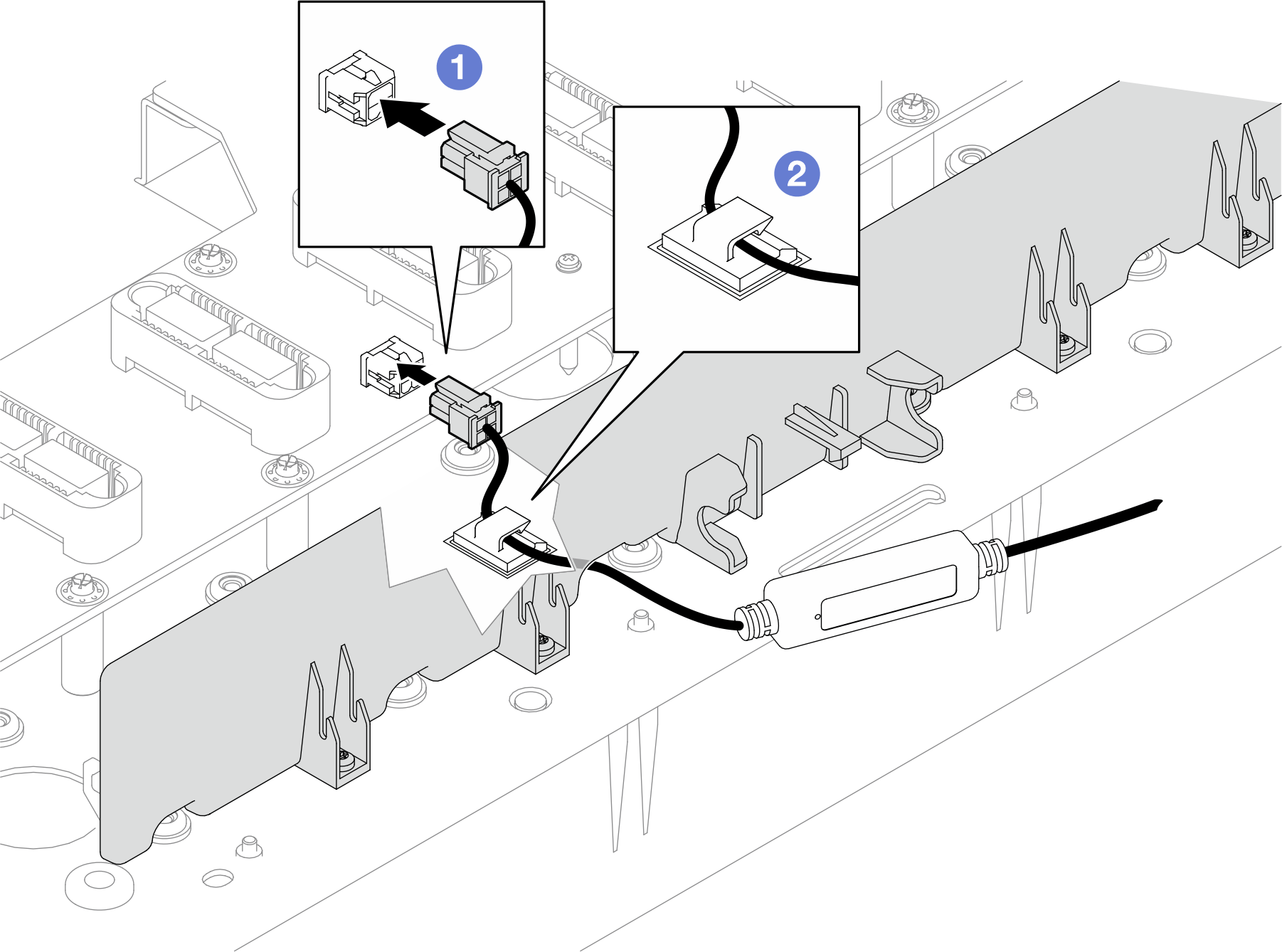

      그림 1. 인터포저 카드에 누수 센서 케이블 연결


   3. 드립 트레이 하단에 지지 브래킷이 부착되어 있습니다. 누수 센서 모듈을 지지 브래킷의 가이드 구멍에 맞추십시오.
   4. 누수 센서 모듈을 브래킷에 삽입하십시오.
      주

      LED 조명이 있는 쪽을 바깥쪽으로 두십시오.

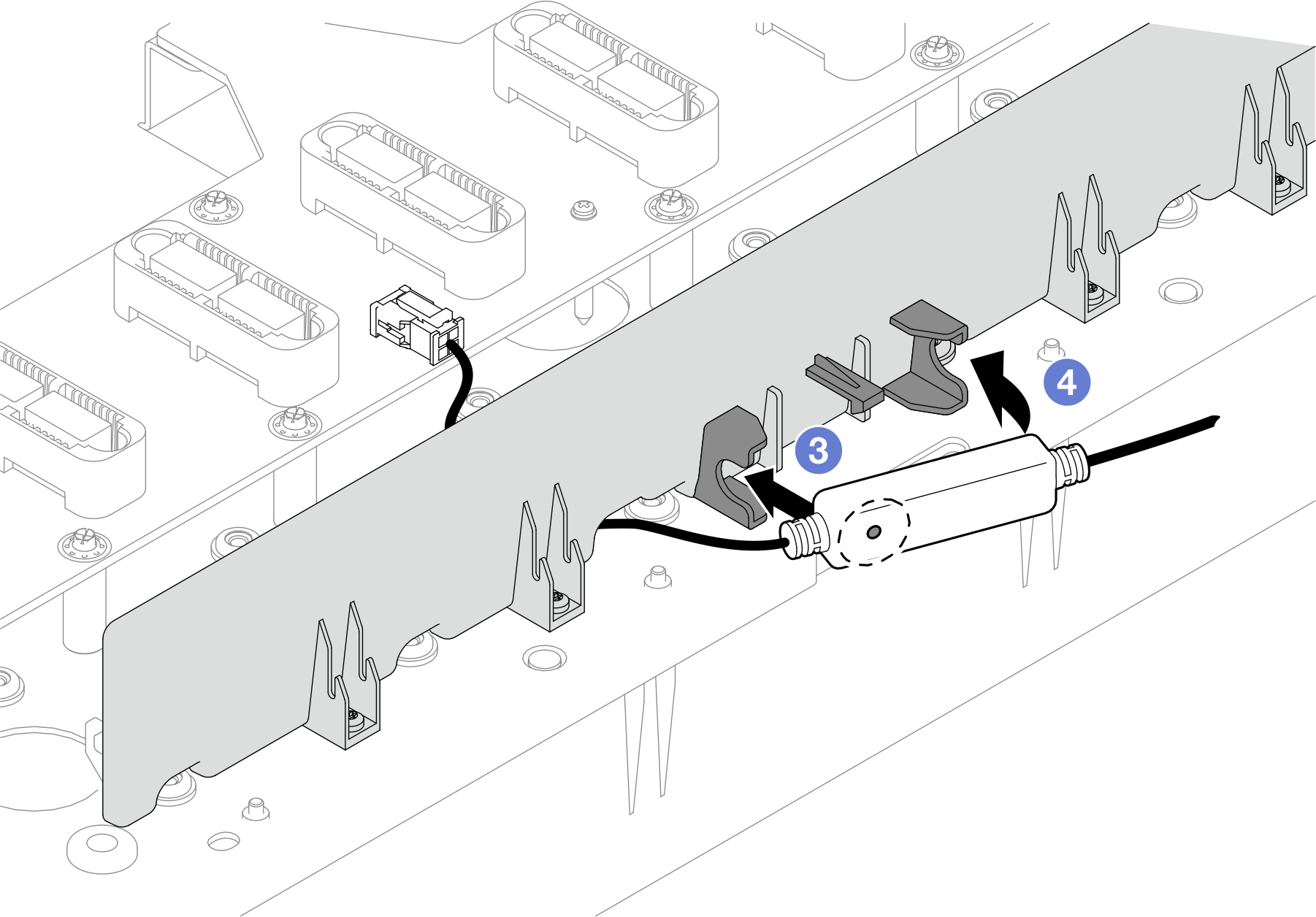

      그림 2. 브래킷에 누수 센서 모듈 설치


2. 중간 플레이트 주위에 누수 센서 케이블을 배선하십시오.
   주

   케이블을 배선할 때 케이블을 중간 플레이트 어셈블리의 모든 케이블 클립에 고정해야 합니다. 케이블 클립 유형, 위치 및 수량은 다음 그림을 참조하십시오.

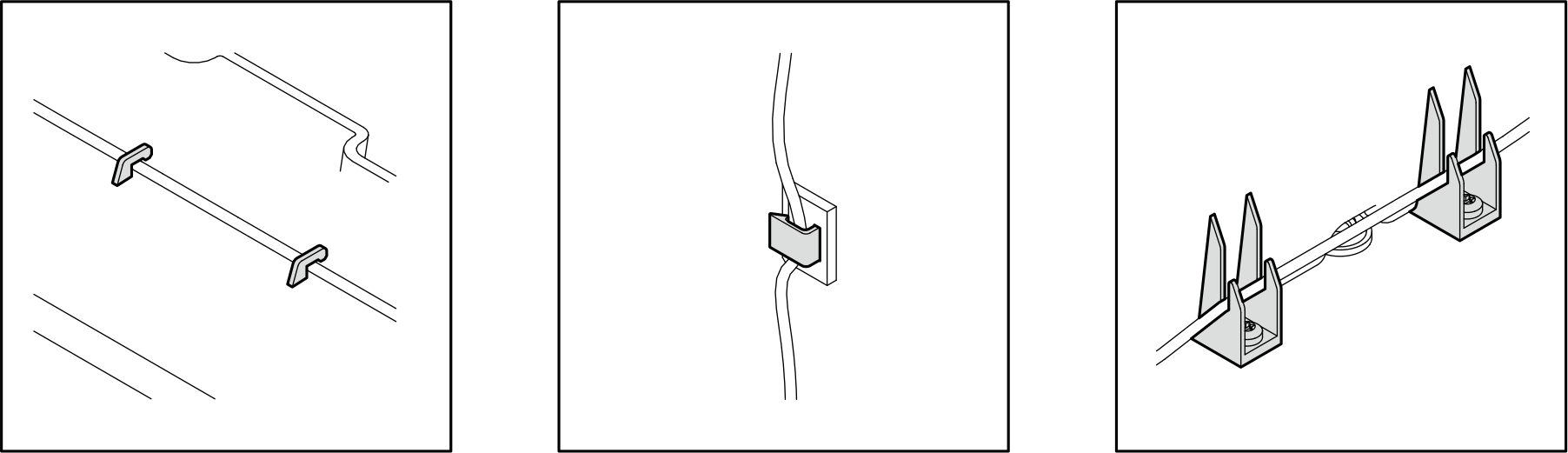

   그림 3. 다양한 케이블 클립 유형으로 고정된 케이블

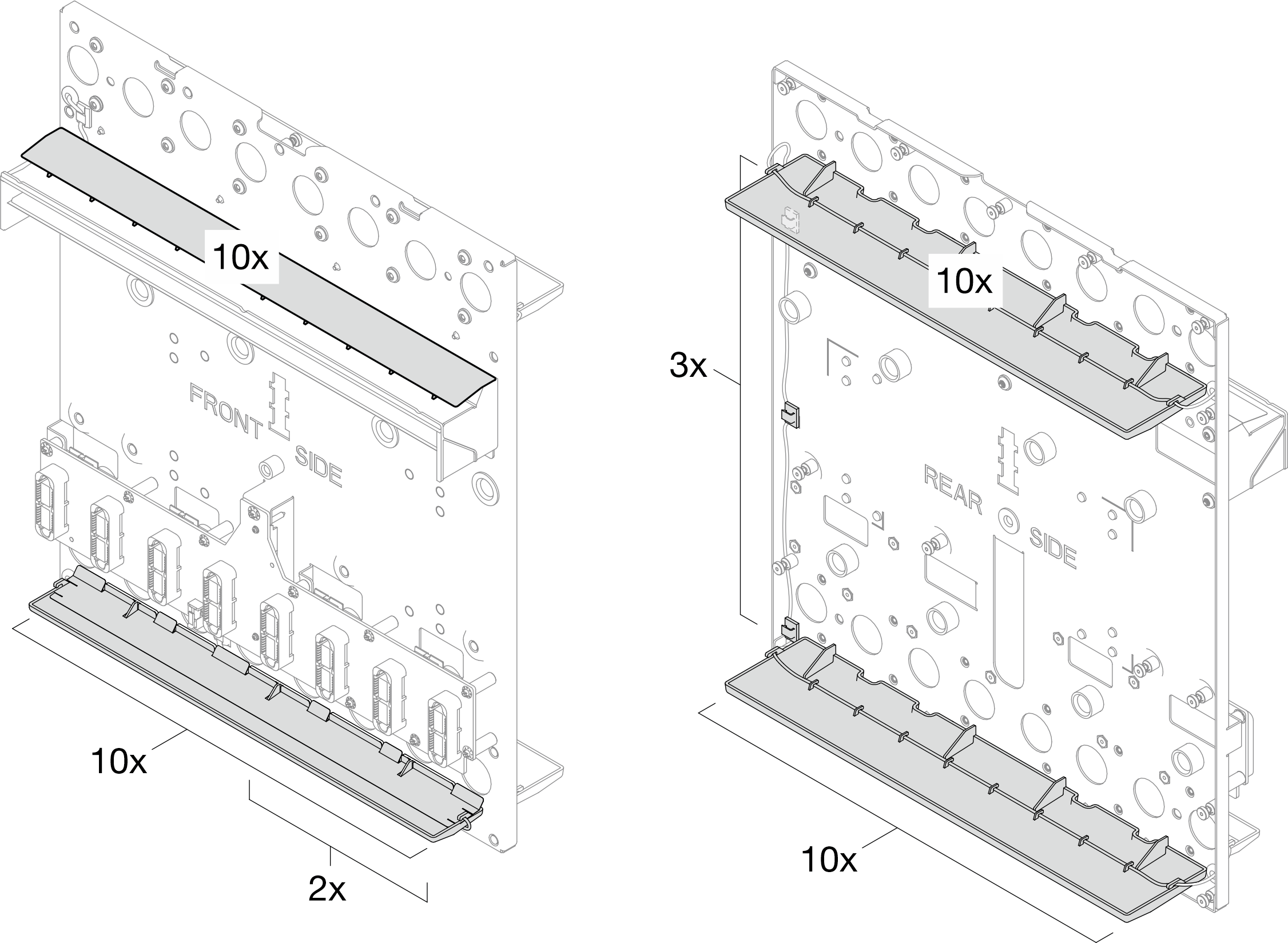

   그림 4. 중간 플레이트의 케이블 클립 수량 및 위치


   1. 아래 그림에 표시된 순서에 따라 중간 플레이트 주위에 케이블을 배선합니다.
      • 앞면: (드립 트레이의 하단) → → (중간 플레이트의 가이드 구멍을 통해)
      • 뒷면: → → → (중간 플레이트의 가이드 구멍을 통해)

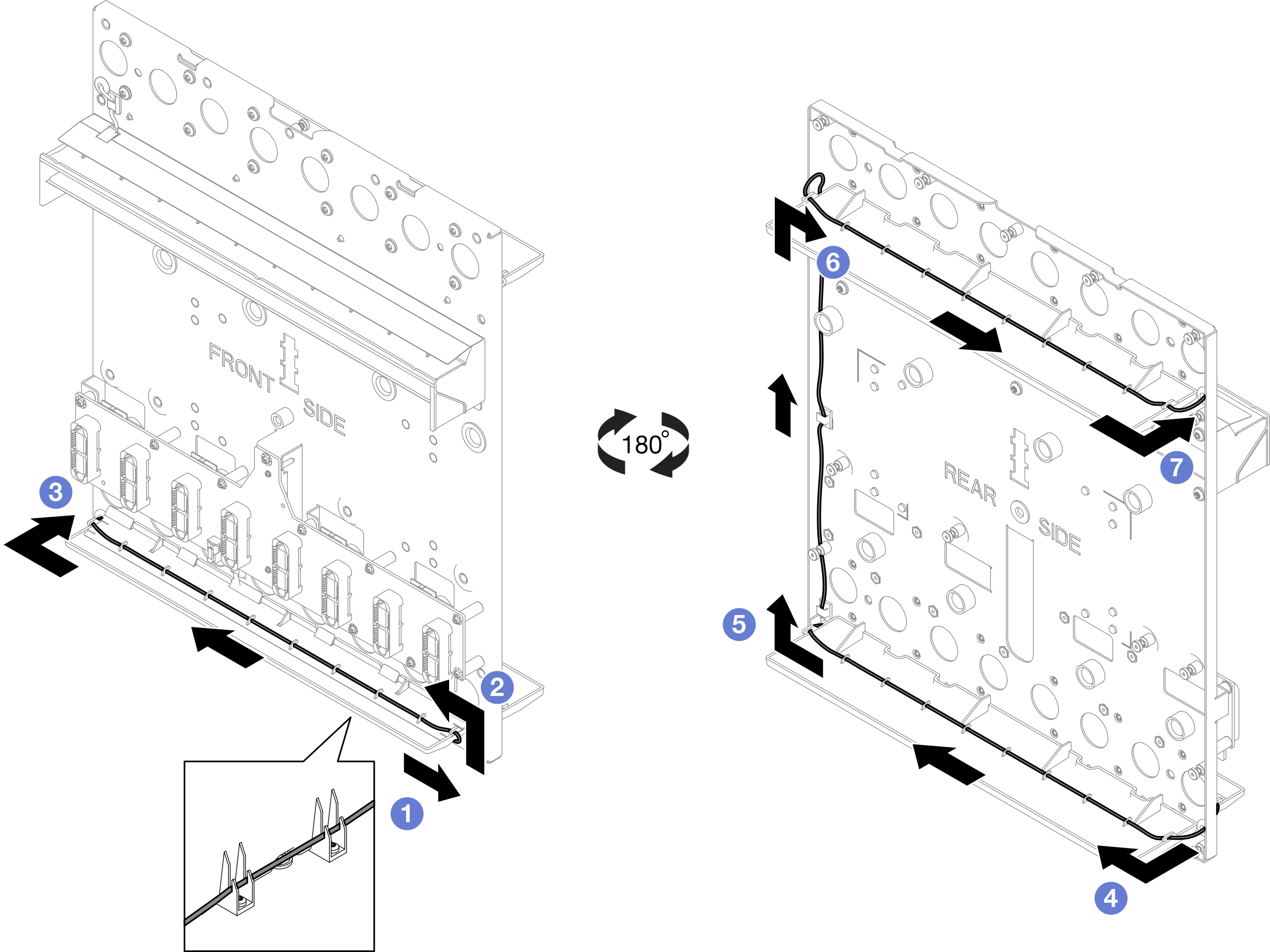

      그림 5. 중간 플레이트 주위 케이블 배선


3. 앞면의 상단 드립 트레이에서 케이블을 케이블 클립에 고정하고 드립 트레이 덮개의 구멍을 통해 케이블을 삽입합니다.

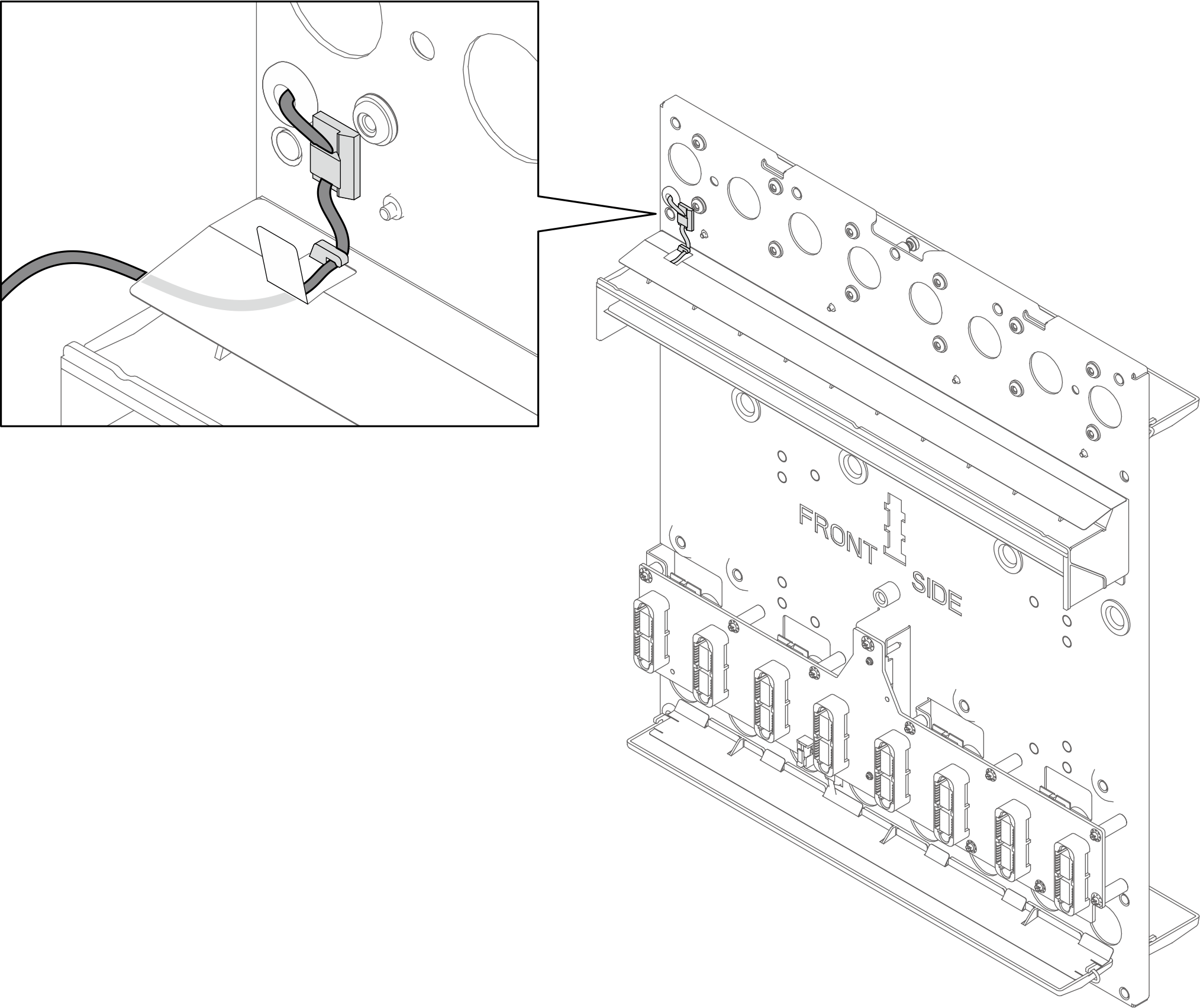

   그림 6. 드립 트레이 덮개를 통해 케이블 끼우기


4. 앞면의 상단 드립 트레이에 케이블을 고정합니다.
   1. 드립 트레이 덮개를 엽니다.
   2. 케이블을 모든 케이블 클립에 고정합니다. 케이블이 드립 트레이에 걸리지 않도록 케이블을 접으십시오.

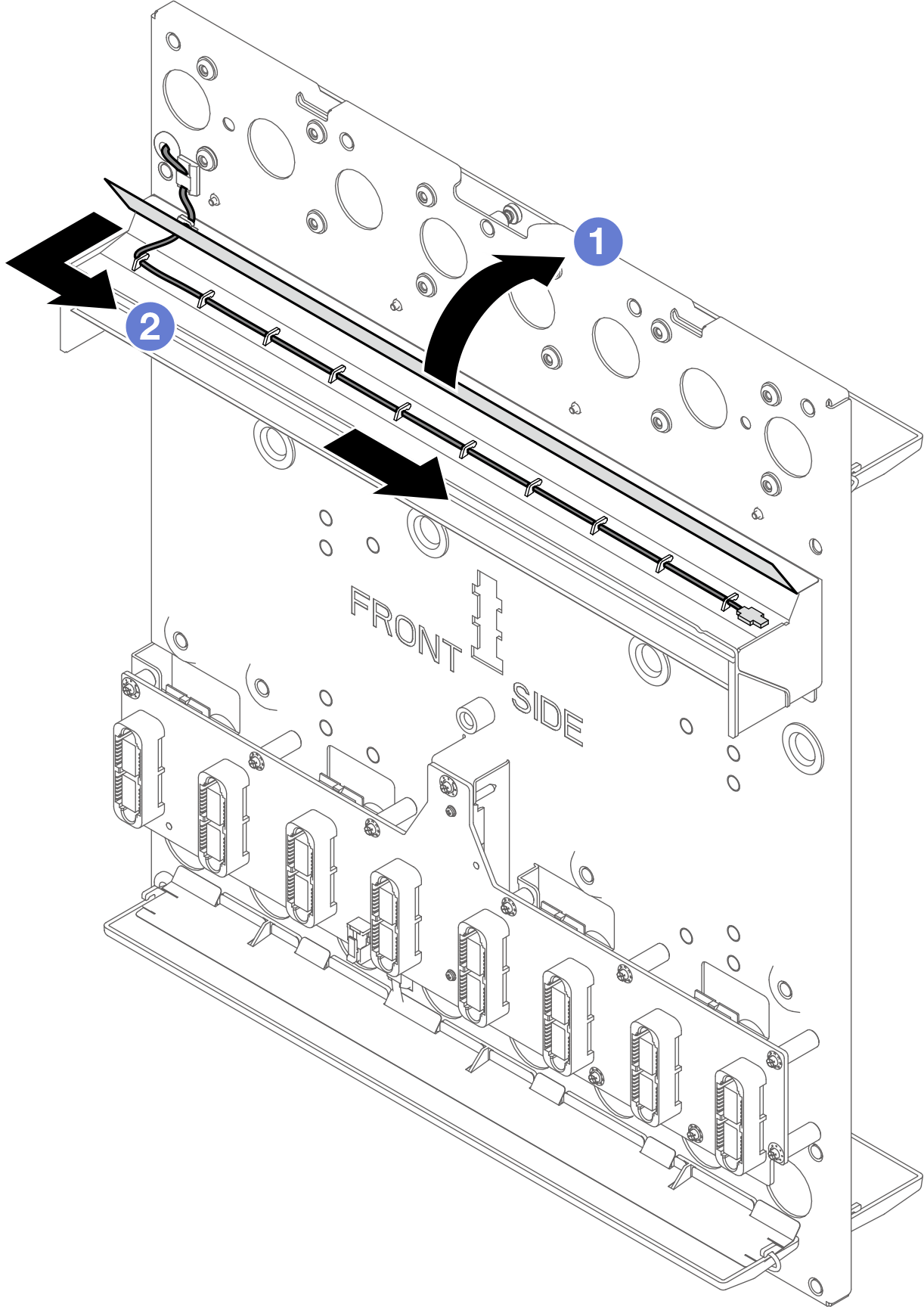

      그림 7. 앞면의 상단 드립 트레이에 누수 센서 케이블 고정
