安装漏液传感器

按以下信息安装漏液传感器。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 将漏液传感器模块固定到中板上。
    1. 从正面底部滴漏托盘下方，将线缆穿过底部滴漏托盘上的导孔。然后，将线缆连接到插转卡板。
    2. 将漏液传感器线缆固定到线缆夹上。

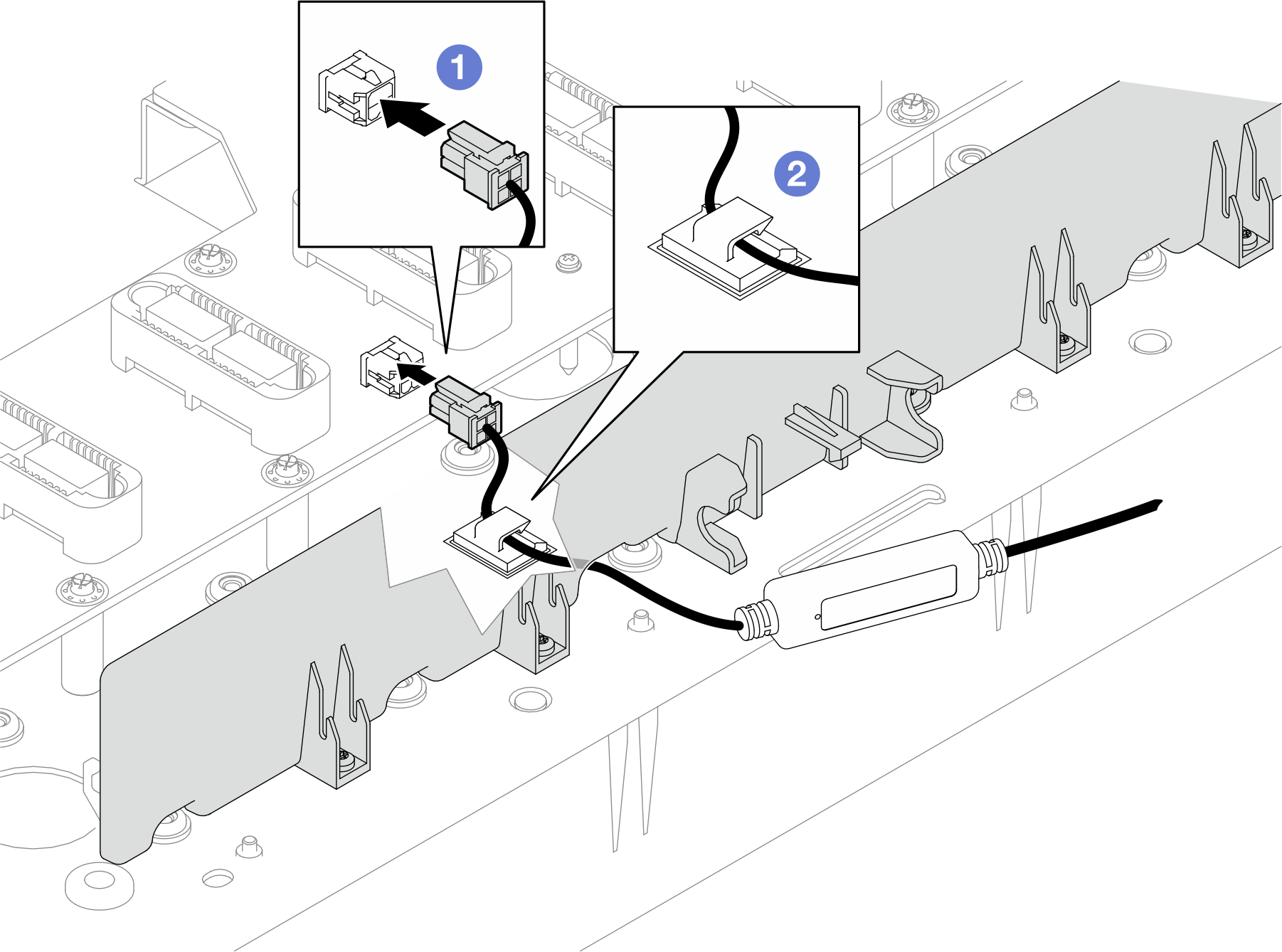

      图 1. 将漏液传感器线缆连接到插转卡

    3. 将支撑架安装在滴漏托盘底部。将漏液传感器模块与支撑架的导孔对齐。
    4. 将漏液传感器模块插入支架。
      注
      有 LED 灯的一面应始终朝外。

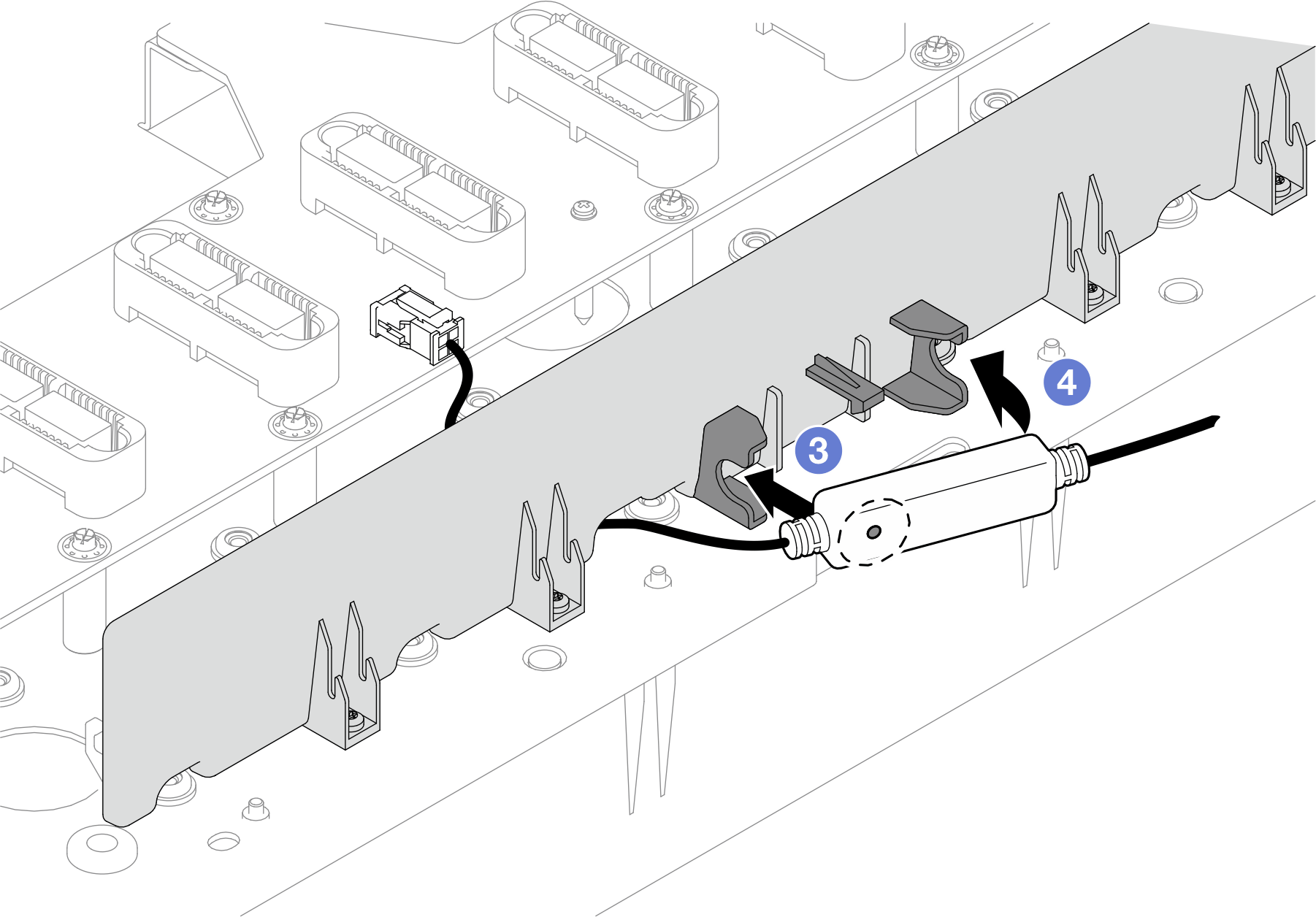

      图 2. 将漏液传感器模块安装到支架上

  2. 沿中板周围布放漏液传感器线缆。
    注
    布放线缆时，请确保将线缆固定到中板组合件上的所有线缆夹中。有关线缆夹的类型、位置和数量，请参阅下图。

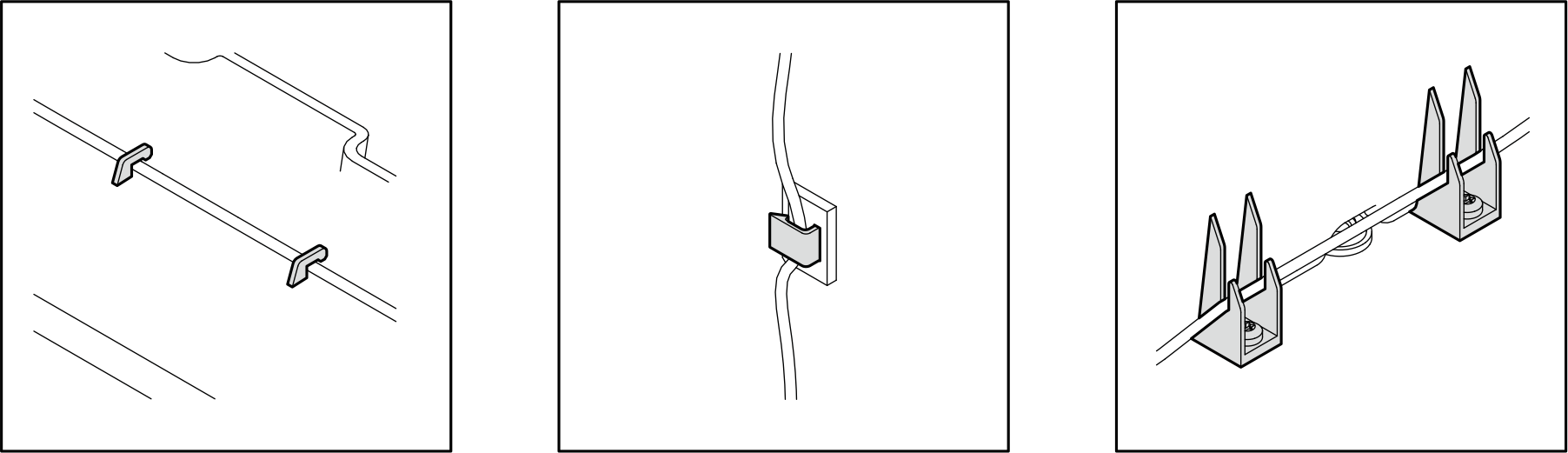

    图 3. 固定在各种线缆夹中的线缆

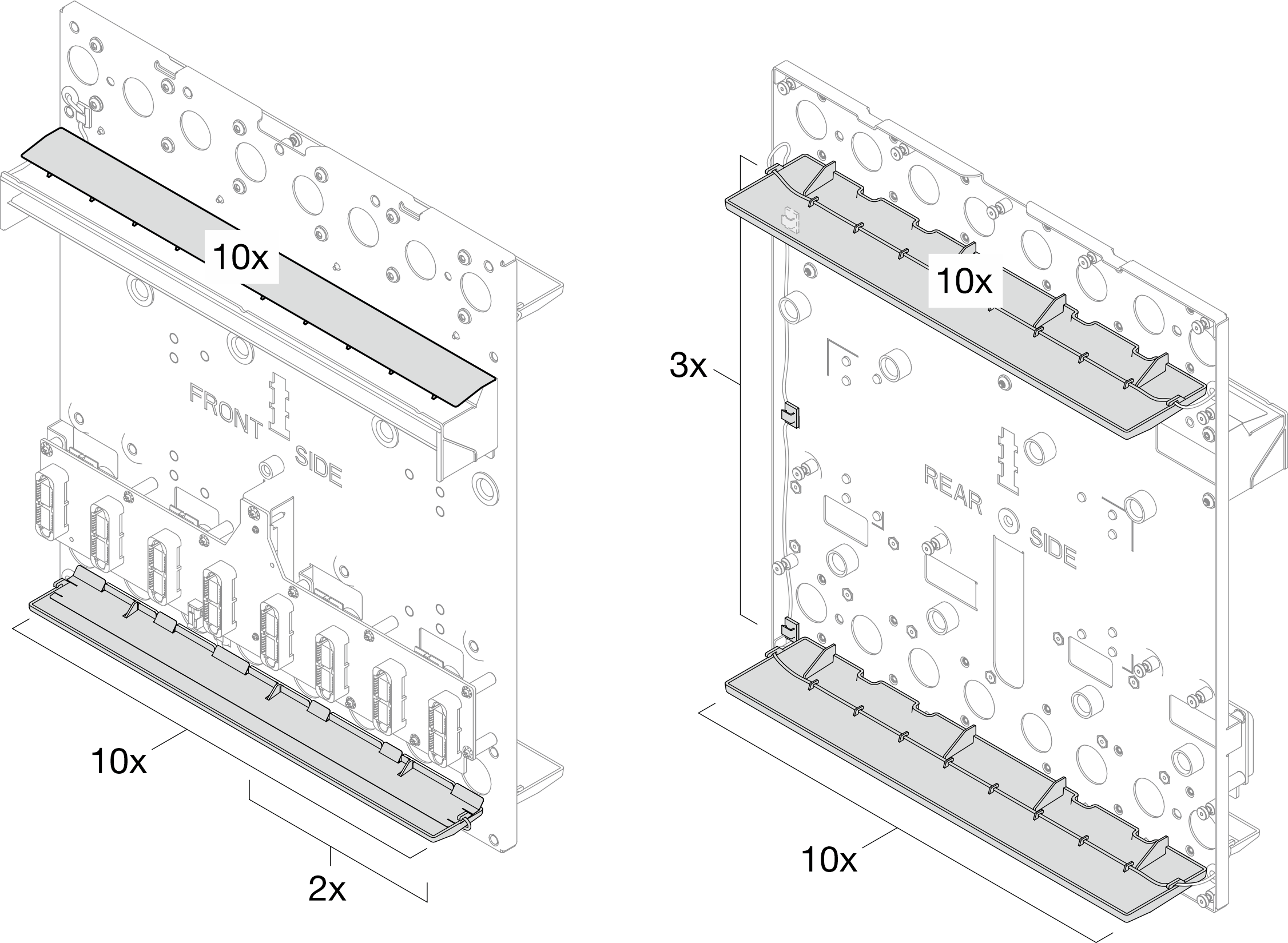

    图 4. 中板上的线缆夹数量和位置

    1. 按照下图所示的顺序在中板周围布放线缆。
      • FRONT SIDE： （在滴漏托盘的底部）→ → （穿过中板上的导孔）
      • REAR SIDE： → → → （穿过中板上的导孔）

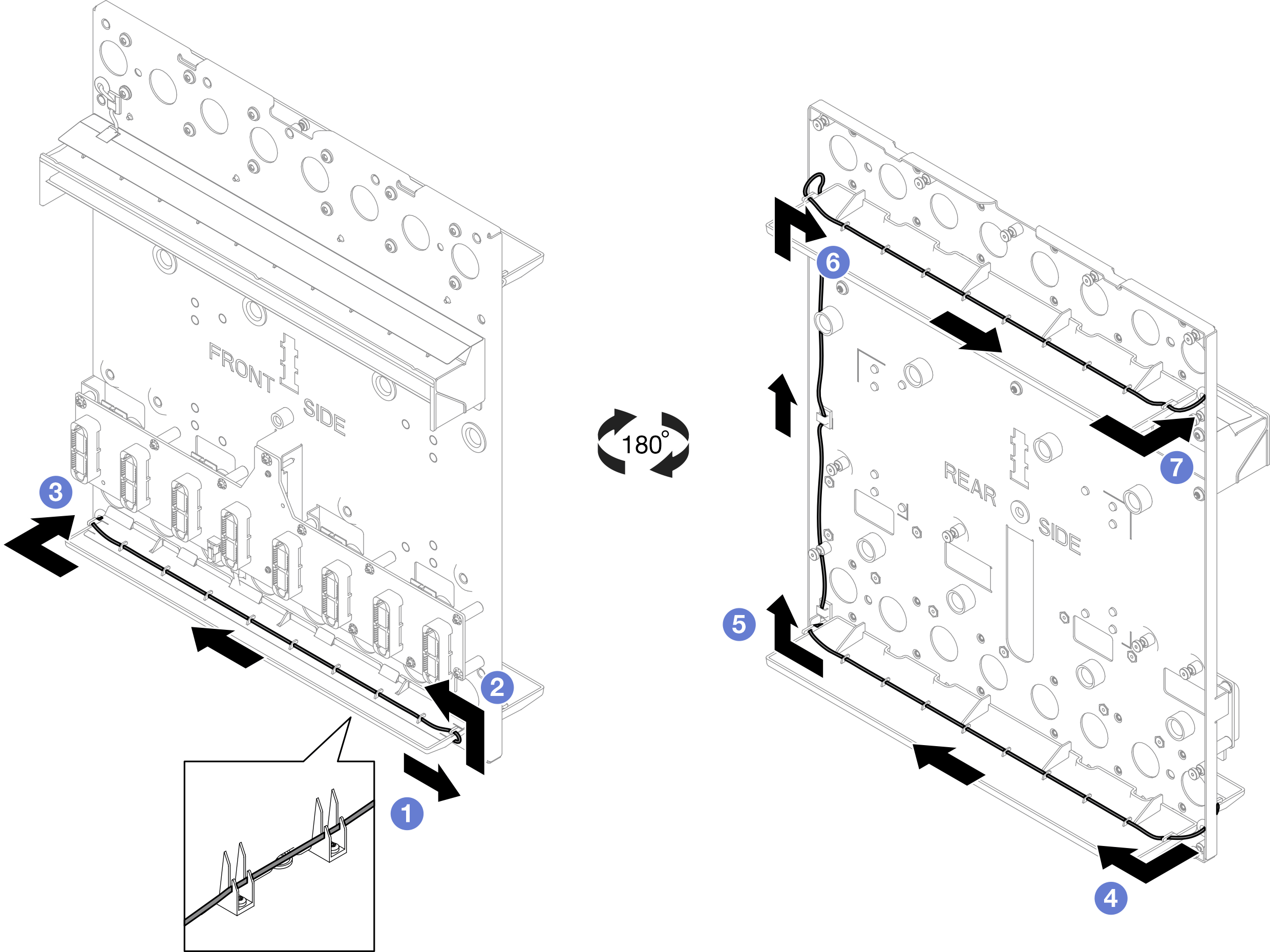

      图 5. 在中板周围布放线缆

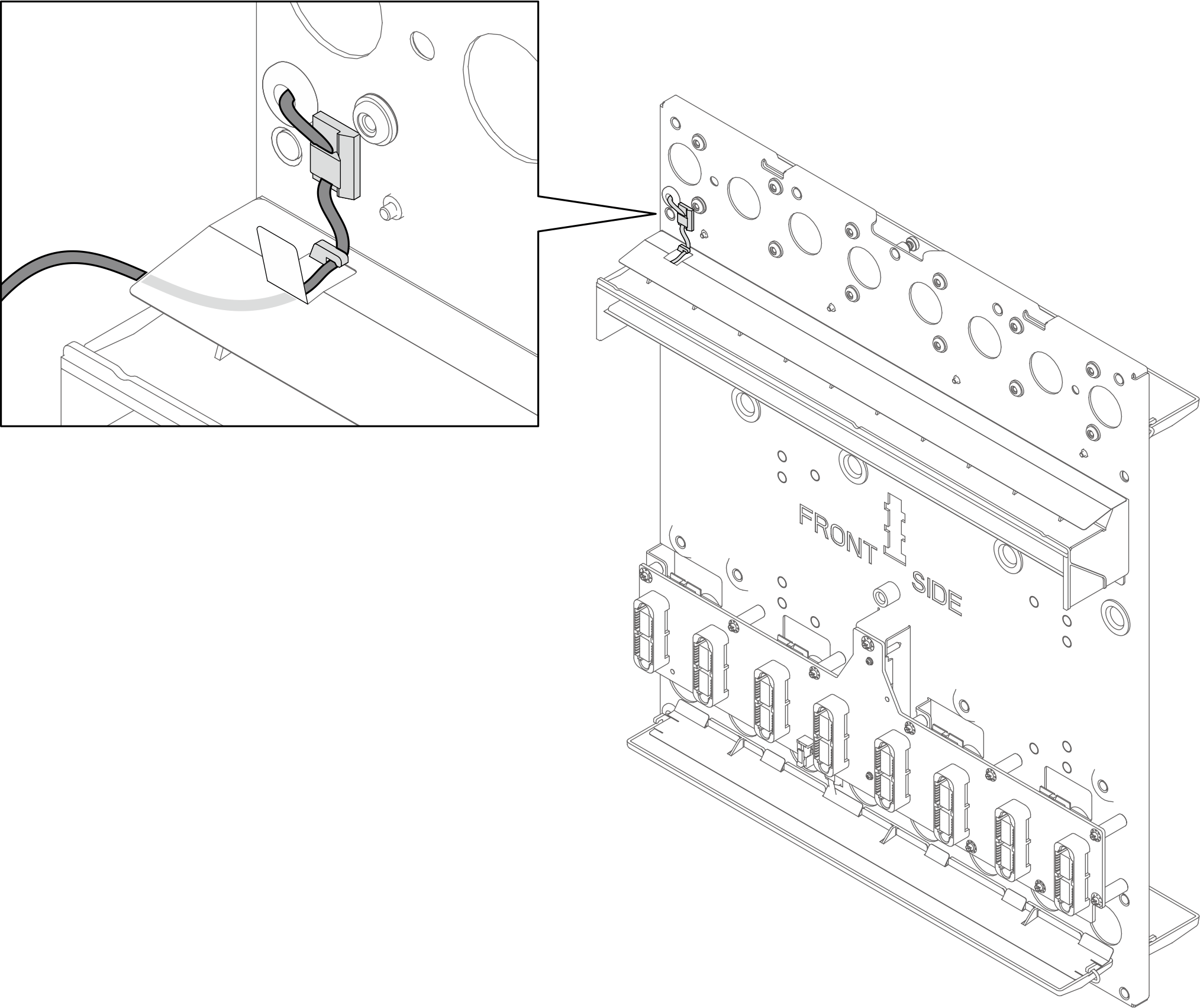

  3. 从正面的顶部滴漏托盘开始，将线缆固定到线缆夹上，并将线缆从滴漏托盘外盖的开口处穿过。
    图 6. 将线缆穿过滴漏托盘外盖

  4. 将线缆固定到正面的顶部滴漏托盘上。

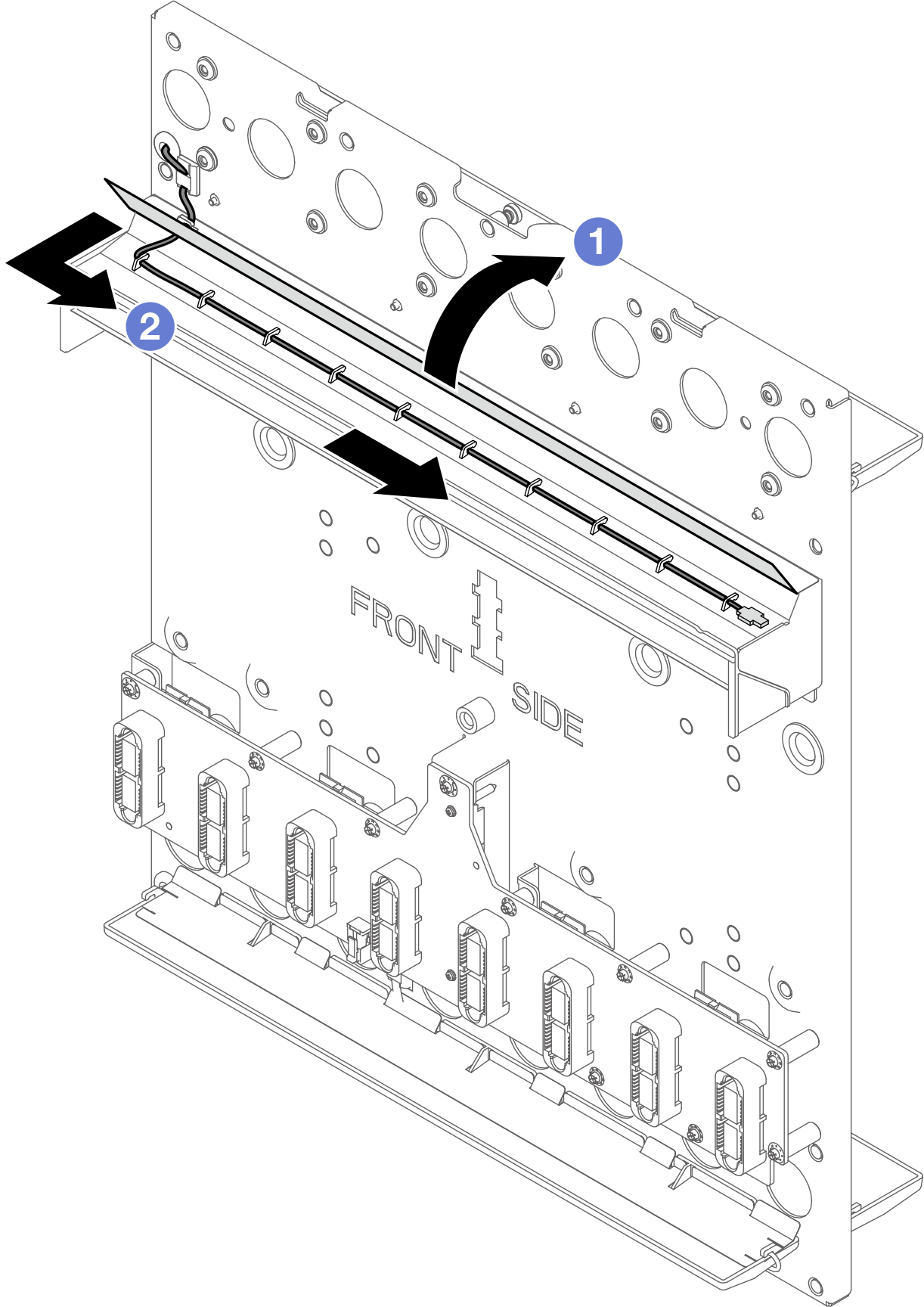

    1. 打开滴漏托盘外盖。
    2. 将线缆固定到所有线缆夹上。整理线缆以避免线缆悬挂在滴漏托盘上。
      图 7. 将漏液传感器线缆固定到正面的顶部滴漏托盘上

完成之后

  1. 安装机柜中板组合件。请参阅安装中板组合件。

  2. 安装上歧管和下歧管。请参阅安装歧管。

  3. 安装所有电源转换站（PCS）仓。请参阅安装电源转换站（PCS）仓。

  4. 安装所有电源转换站（PCS）。请参阅安装电源转换站（PCS）。

  5. 安装 SMM3。请参阅安装 SMM3。

  6. 安装空填充件。请参阅安装空填充件。

  7. 将所有托盘装入机柜正面。请参阅在机柜中安装托盘。

  8. 安装所有其他需要的组件。
  9. 连接所有需要的线缆。
  10. 将机柜连接到电源。
  11. 重新启动所有已关闭的节点。请参阅打开解决方案的电源。
  12. SMM3 会自动开机。
