퀵 커넥트 누수 트레이 설치
(숙련된 서비스 기술자 전용) 다음 정보를 사용하여 퀵 커넥트 누수 트레이를 설치하십시오.
이 작업 정보
S002
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
절차 보기
- 이 절차의 비디오는 YouTube에서 볼 수 있습니다.
절차

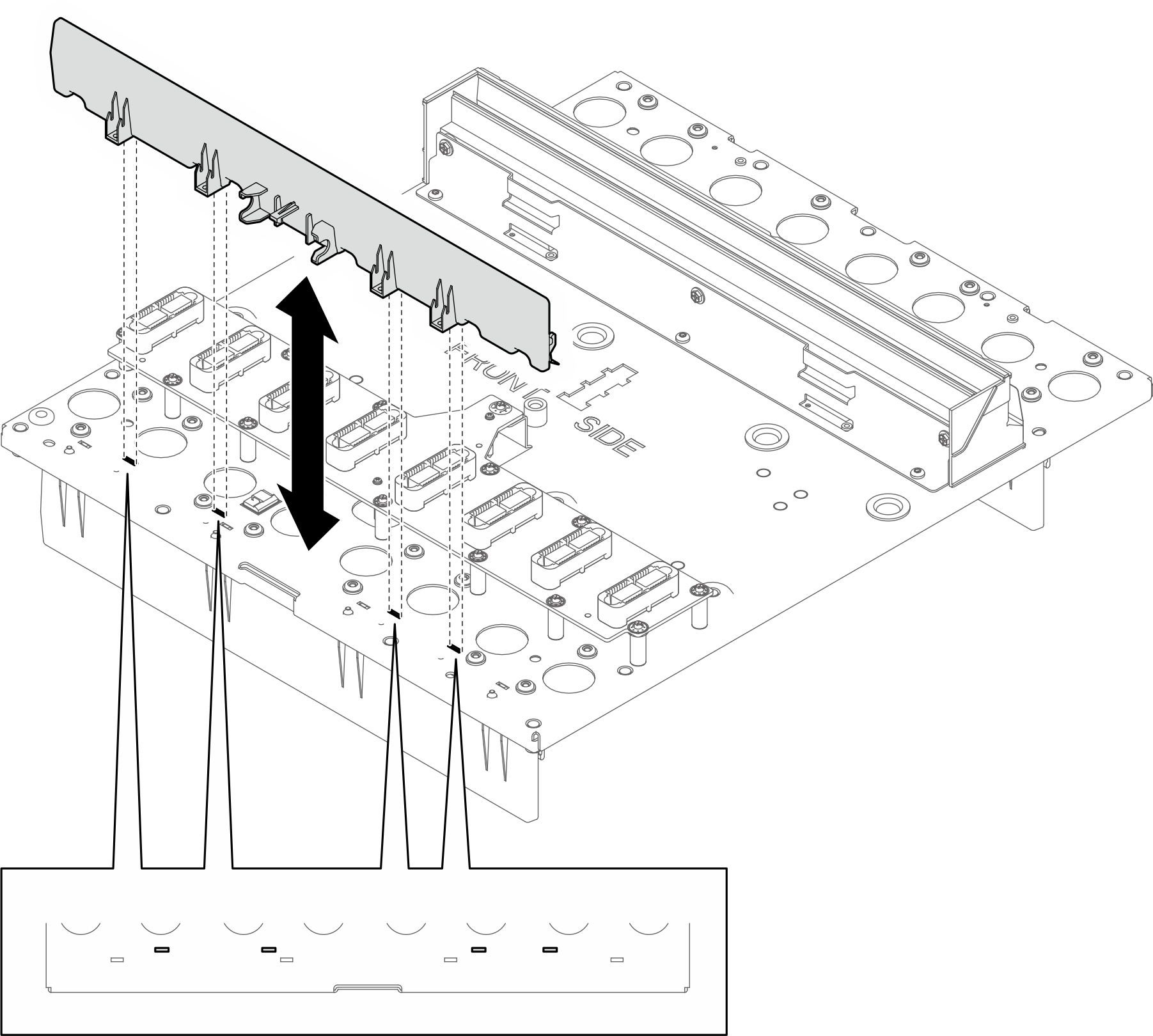

- 퀵 커넥트 누수 트레이를 중간 플레이트 어셈블리 전면에 있는 가이드 구멍 4개에 맞추십시오. 그런 다음 누수 트레이를 중간 플레이트 어셈블리에 설치하십시오.그림 1. 퀵 커넥트 누수 트레이 설치

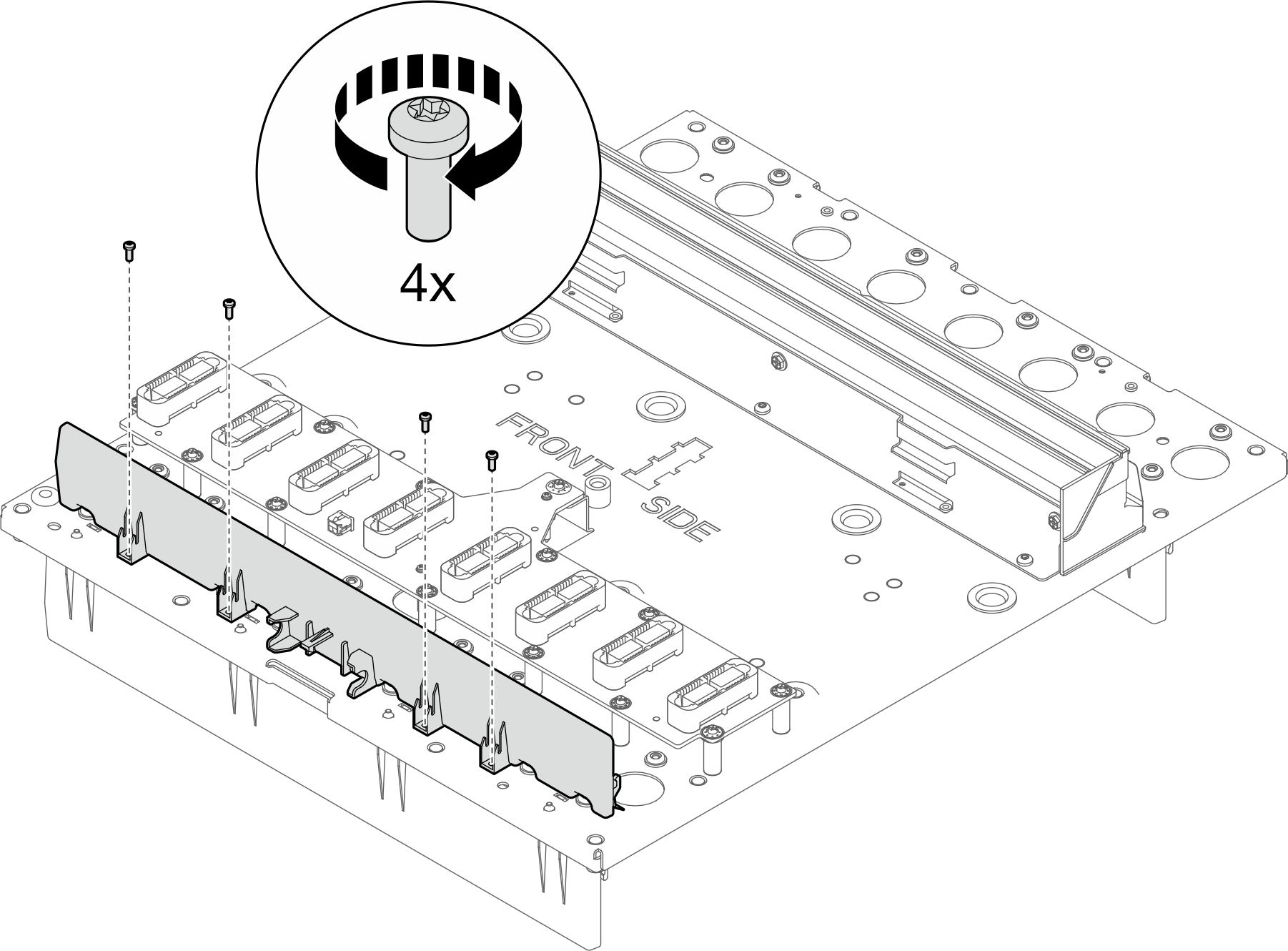

- M3 T10 나사 4개를 설치하여 퀵 커넥트 누수 트레이를 중간 플레이트 어셈블리에 고정하십시오.그림 2. 퀵 커넥트 누수 트레이에 나사 설치
완료한 후
누수 센서를 설치합니다. 누수 센서 설치의 내용을 참조하십시오.
엔클로저 중간 플레이트 어셈블리를 설치합니다. 중간 플레이트 어셈블리 설치의 내용을 참조하십시오.
상부 및 하부 매니폴드를 설치합니다. 매니폴드 설치의 내용을 참조하십시오.
모든 전력 변환 스테이션(PCS) 케이지를 설치합니다. 전력 변환 스테이션(PCS) 케이지 설치의 내용을 참조하십시오.
모든 전력 변환 스테이션(PCS)을 설치합니다. 전력 변환 스테이션(PCS) 설치의 내용을 참조하십시오.
SMM3를 설치합니다. SMM3 설치의 내용을 참조하십시오.
빈 필러를 설치합니다. 빈 필러 설치의 내용을 참조하십시오.
엔클로저 앞면에 모든 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.
- 기타 필수 구성 요소를 모두 설치하십시오.
- 필요한 모든 케이블을 연결하십시오.
- 엔클로저를 전원에 연결하십시오.
- 종료한 모든 노드를 다시 시작하십시오. 솔루션 전원 켜기의 내용을 참조하십시오.
- SMM3의 전원이 자동으로 켜집니다.
