System-E/A-Platine, E/A-Platine an der Vorderseite und Prozessorplatine
Die folgenden Abbildungen zeigen die Positionen der verschiedenen Platinen, aus denen die Systembaugruppe besteht.
Positionen der System-E/A-Platine, E/A-Platine an der Vorderseite und der Prozessorplatine
Die Systemplatinenbaugruppe umfasst die System-E/A-Platine, die E/A-Platine an der Vorderseite und die Prozessorplatine. In der folgenden Abbildung finden Sie Informationen zu ihren Positionen.

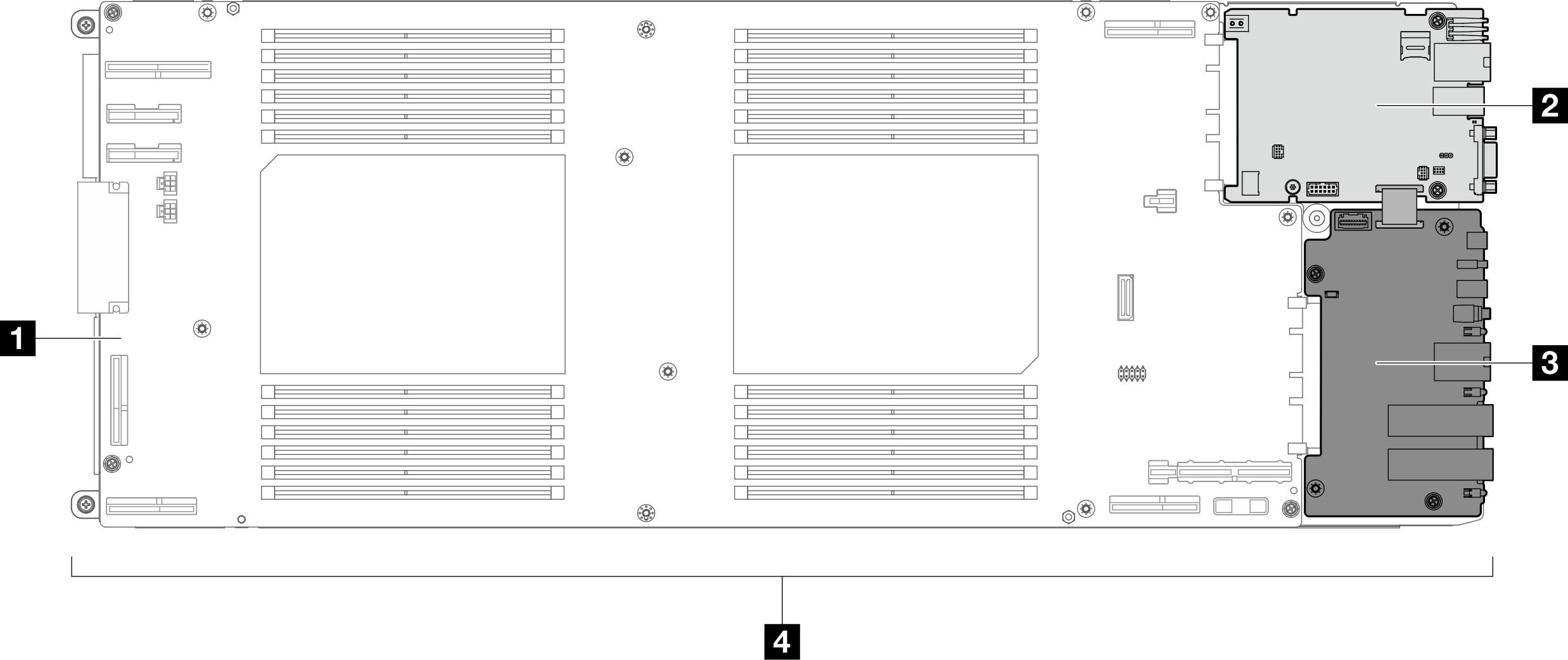

Abbildung 1. Positionen der System-E/A-Platine, E/A-Platine an der Vorderseite und der Prozessorplatine
| 1 Prozessorplatine | 2 System-E/A-Platine Die System-E/A-Platine wird auch als Datacenter-ready Secure Control Module (DCSCM) bezeichnet. |
| 3 E/A-Platine an der Vorderseite | 4 Systemplatinenbaugruppe |
