Anschlüsse auf der Systemplatinenbaugruppe

Nummerierung der Prozessor- und DIMM-Steckplätze​

In der folgenden Abbildung ist die DIMM-Steckplatznummerierung auf der Systemplatinenbaugruppe dargestellt.

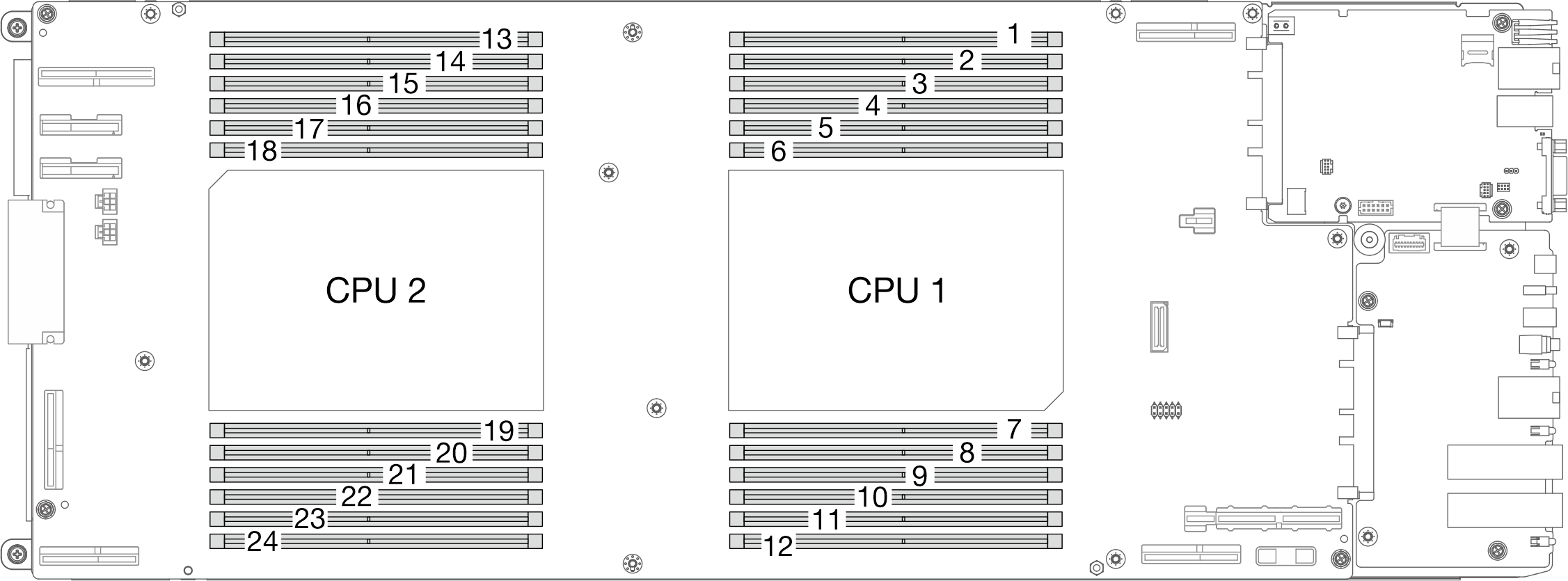

Abbildung 1. Nummerierung der Prozessor- und DIMM-Steckplätze

Interne Anschlüsse auf der Systemplatinenbaugruppe​

In der folgenden Abbildung sind die Anschlüsse auf der Systemplatinenbaugruppe dargestellt.

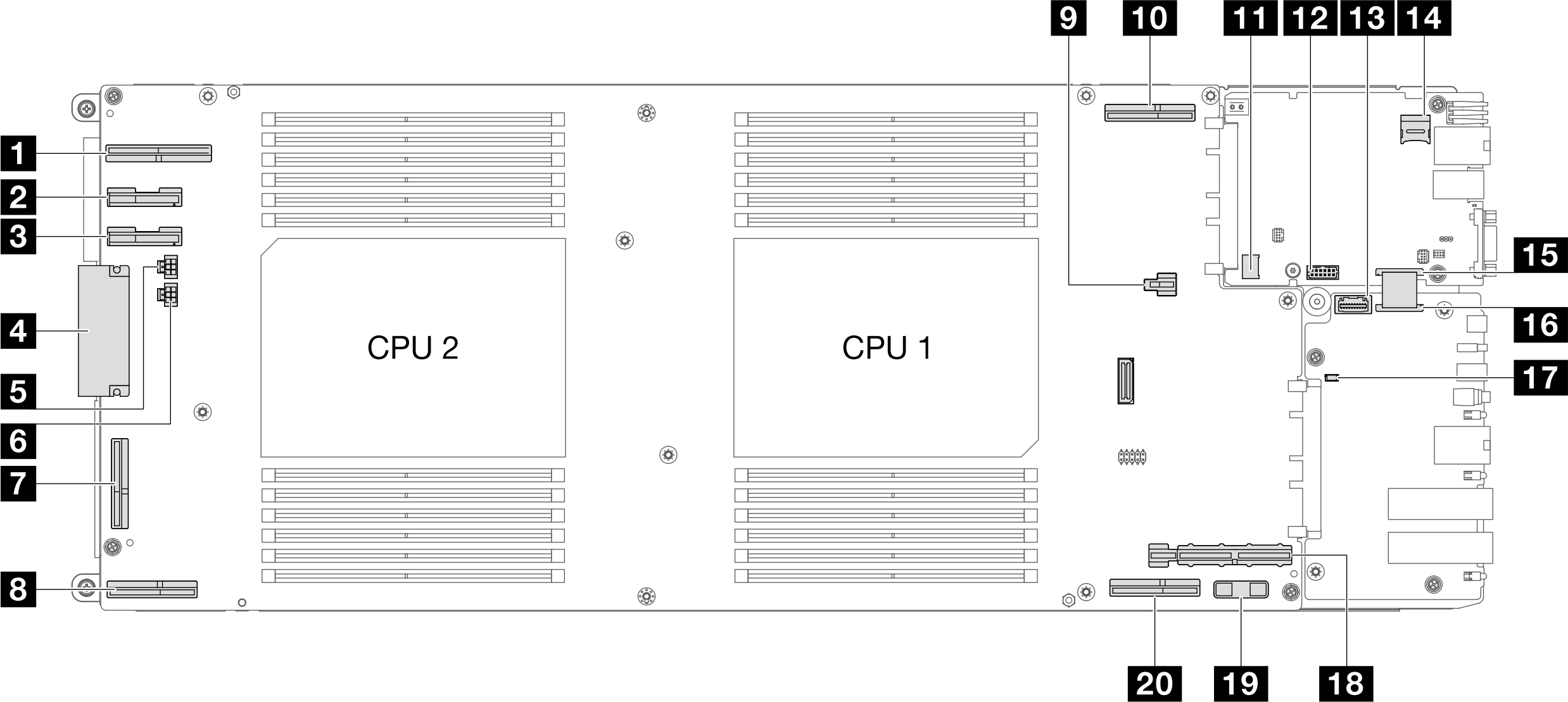

Abbildung 2. Interne Anschlüsse auf der Systemplatinenbaugruppe

Tabelle 1. Interne Anschlüsse auf Systemplatine des Rechenknotens

1 Laufwerk 0, 2 / PCIe-Adapter 2 PCIe x16-Anschluss	11 TCM-Anschluss
2 Laufwerk 4-Anschluss	12 Serieller Protokollanschluss
3 Laufwerk 5-Anschluss	13 Seitenbandanschluss
4 Anschluss für Stromversorgungsplatine	14 microSD-Kartensockel (reserviert)
5 Laufwerk 0, 2-Netzanschluss/Aux-Netzkabelanschluss	15 PHY-Anschluss (für Kabelverbindung zwischen der System-E/A-Platine und der FIO-Platine)
6 AUX Netzteilanschluss	16 FIO-Anschluss (für Kabelverbindung zwischen der System-E/A-Platine und der FIO-Platine)
7 (PCIe x16 MCIO 3-Anschluss, reserviert)	17 COM-Port-Anschluss
8 (PCIe x16 MCIO 4-Anschluss, reserviert)	18 Laufwerk 1, 3-Anschluss/PCIe-Adapter 1 PCIe x16-Anschluss
9 Netzteilanschluss für PCIe-Adapter 2	19 CMOS-Batteriehalterung
10 (PCIe x16 MCIO 2-Anschluss, reserviert)	20 (PCIe x16 MCIO 1-Anschluss, reserviert)
