主板组合件接口

处理器和 DIMM 插槽编号​

下图显示了主板组合件上 DIMM 插槽编号的位置。

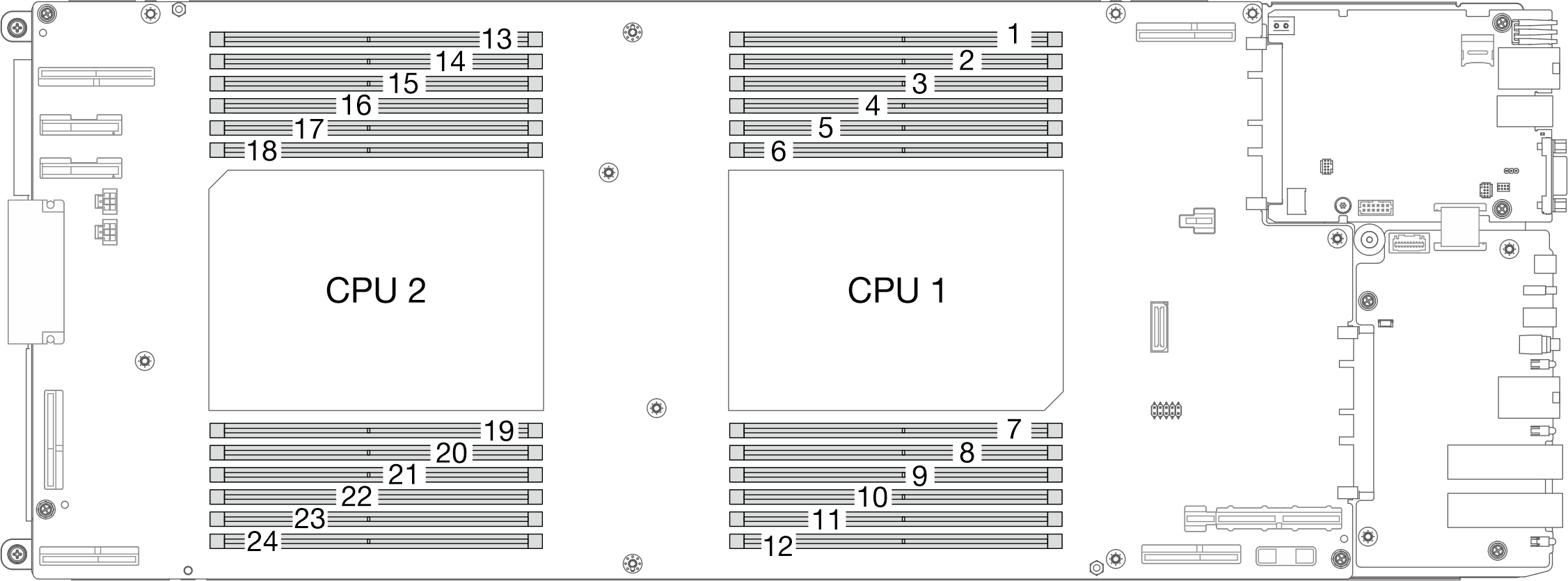

图 1. 处理器和 DIMM 插槽编号

主板组合件上的内部接口​

下图显示了主板组合件上的接口。

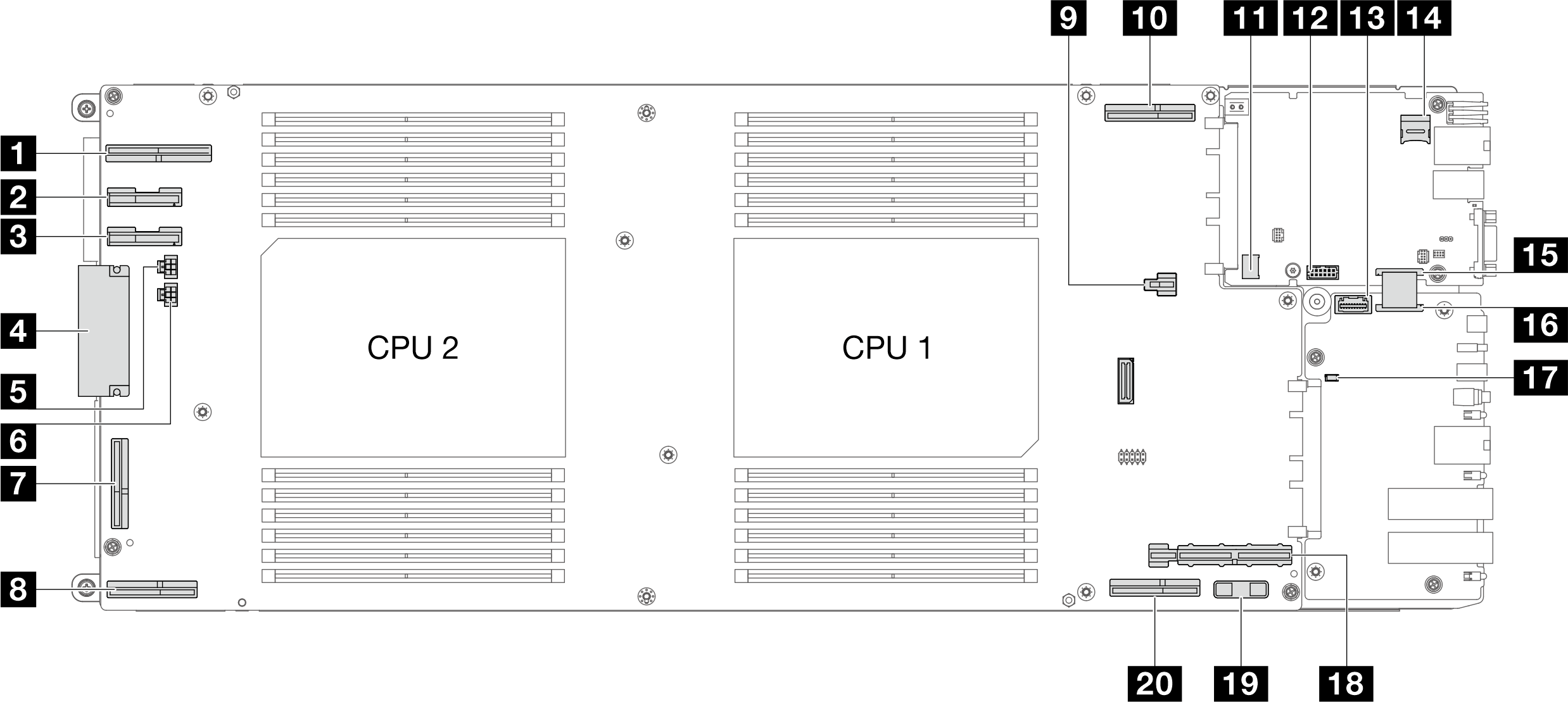

图 2. 主板组合件上的内部接口

表 1. 计算节点主板上的内部接口

1 硬盘 0、2 接口/PCIe 转接卡 2 PCIe x16 接口	11 TCM 接口
2 硬盘 4 接口	12 串行日志接口
3 硬盘 5 接口	13 边带接口
4 配电板接口	14 MicroSD 卡插槽（预留）
5 硬盘 0、2 电源接口/辅助电源接口	15 PHY 接口（用于连接系统 I/O 板和正面 I/O 板的线缆）
6 辅助电源接口	16 FIO 接口（用于连接系统 I/O 板和正面 I/O 板的线缆）
7（PCIe x16 MCIO 3 接口，预留）	17 COM 端口接口
8（PCIe x16 MCIO 4 接口，预留）	18 硬盘 1、3 接口/PCIe 转接卡 1 PCIe x16 接口
9 PCIe 转接卡 2 电源接口	19 CMOS 电池座
10（PCIe x16 MCIO 2 接口，预留）	20（PCIe x16 MCIO 1 接口，预留）
