시스템 보드 어셈블리 커넥터

프로세서 및 DIMM 슬롯 번호​

다음 그림은 시스템 보드 어셈블리에서 DIMM 슬롯 번호의 위치를 보여줍니다.

그림 1. 프로세서 및 DIMM 슬롯 번호

시스템 보드 어셈블리의 내부 커넥터​

다음 그림은 시스템 보드 어셈블리의 커넥터를 보여줍니다.

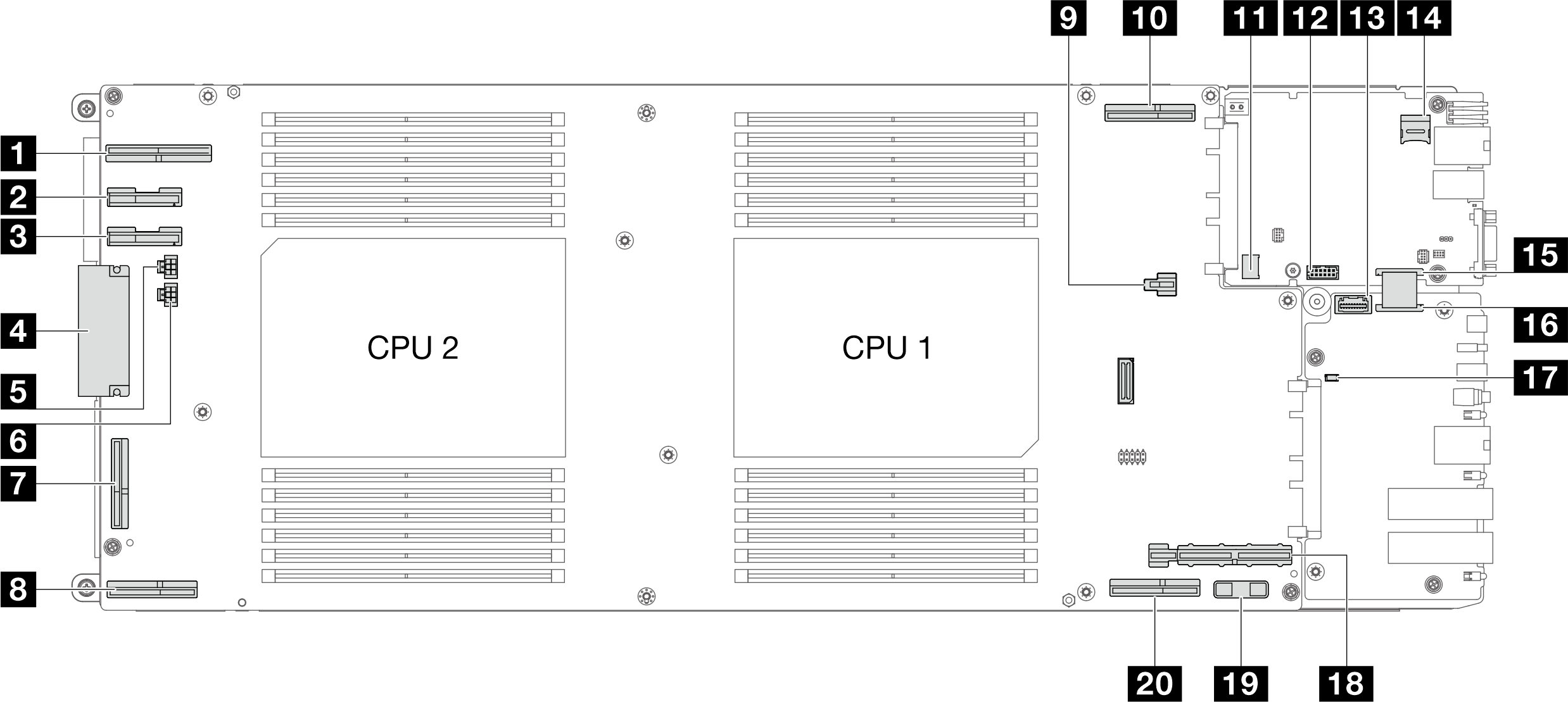

그림 2. 시스템 보드 어셈블리의 내부 커넥터

표 1. 컴퓨팅 노드 시스템 보드의 내부 커넥터

1 드라이브 0, 2 / PCIe 라이저 2 PCIe x16 커넥터	11 TCM 커넥터
2 드라이브 4 커넥터	12 직렬 로그 커넥터
3 드라이브 5 커넥터	13 사이드밴드 커넥터
4 전원 분배 보드 커넥터	14 MicroSD 카드 소켓(예약됨)
5 드라이브 0, 2 전원 커넥터 / 보조 전원 커넥터	15 PHY 커넥터(시스템 I/O 보드 및 FIO 보드 연결 케이블용)
6 보조 전원 커넥터	16 FIO 커넥터(시스템 I/O 보드 및 FIO 보드 연결 케이블용)
7 (PCIe x16 MCIO 3 커넥터, 예약됨)	17 COM 포트 커넥터
8 (PCIe x16 MCIO 4 커넥터, 예약됨)	18 드라이브 1, 3 커넥터 / PCIe 라이저 1 PCIe x16 커넥터
9 PCIe 라이저 2 전원 커넥터	19 CMOS 배터리 홀더
10 (PCIe x16 MCIO 2 커넥터, 예약됨)	20 (PCIe x16 MCIO 1 커넥터, 예약됨)
