Connecteurs du bloc carte mère

Numérotation des emplacements des processeurs et des barrettes DIMM​

La figure ci-après présente la numérotation des emplacements des barrettes DIMM sur le bloc carte mère.

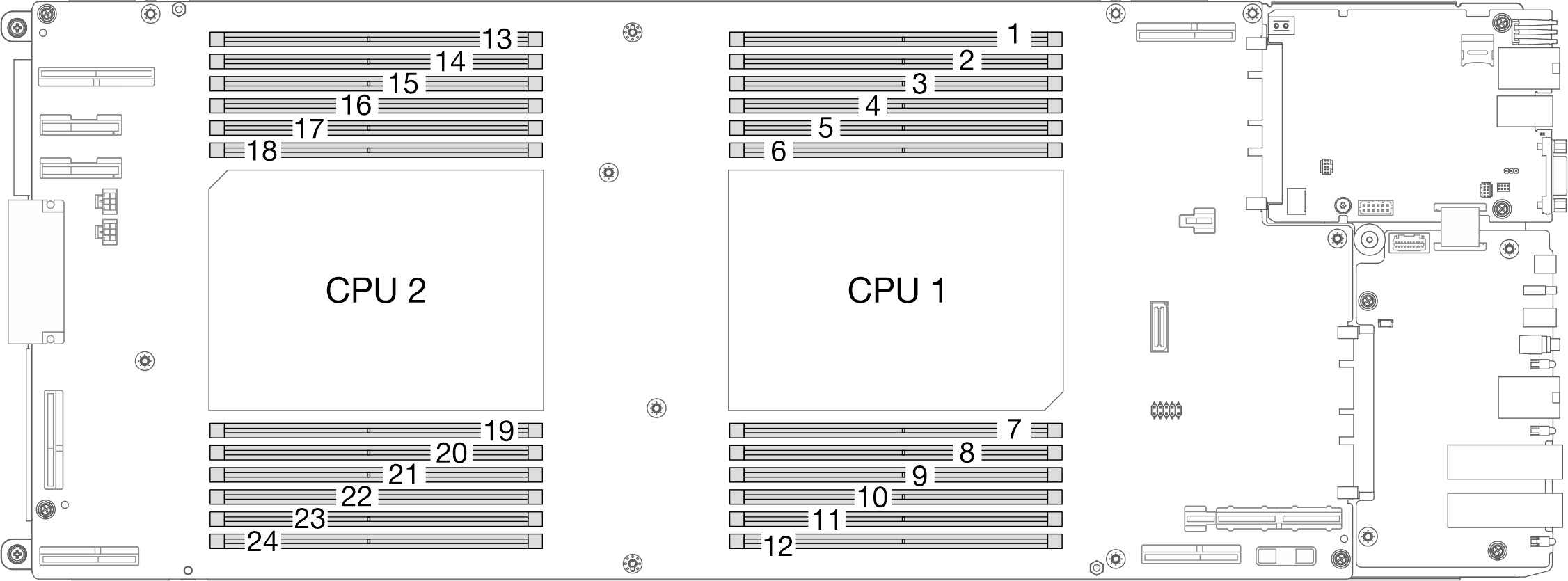

Figure 1. Numérotation des emplacements des processeurs et des barrettes DIMM

Connecteurs internes sur le bloc carte mère​

L’illustration suivante présente les connecteurs sur le bloc carte mère.

Figure 2. Connecteurs internes sur le bloc carte mère

Tableau 1. Connecteurs internes de la carte mère du nœud de traitement

1 Connecteur PCIe x16 d’unité 0, 2 / de la carte mezzanine PCIe 2	11 Connecteur TCM
2 Connecteur de l’unité 4	12 Connecteur de port série
3 Connecteur de l’unité 5	13 Connecteur de bande latérale
4 Connecteur du tableau de distribution	14 Socket de carte MicroSD (réservé)
5 Connecteur d’alimentation de l’unité 0, 2 / connecteur d’alimentation auxiliaire	15 Connecteur PHY (pour la liaison par câble de la carte d’E-S système et de la carte FIO)
6 Connecteur d’alimentation auxiliaire	16 Connecteur FIO (pour la liaison par câble de la carte d’E-S système et de la carte FIO)
7 (Connecteur PCIe x16 MCIO 3, réservé)	17 Connecteur du port COM
8 (Connecteur PCIe x16 MCIO 4, réservé)	18 Connecteur de l’unité 1, 3 / connecteur PCIe x16 de la carte mezzanine PCIe 1
9 Connecteur d’alimentation de la carte mezzanine PCIe 2	19 Support de pile CMOS
10 (Connecteur PCIe x16 MCIO 2, réservé)	20 (Connecteur PCIe x16 MCIO 1, réservé)
