Conectores del conjunto de la placa del sistema

Numeración de las ranuras del procesador y DIMM​

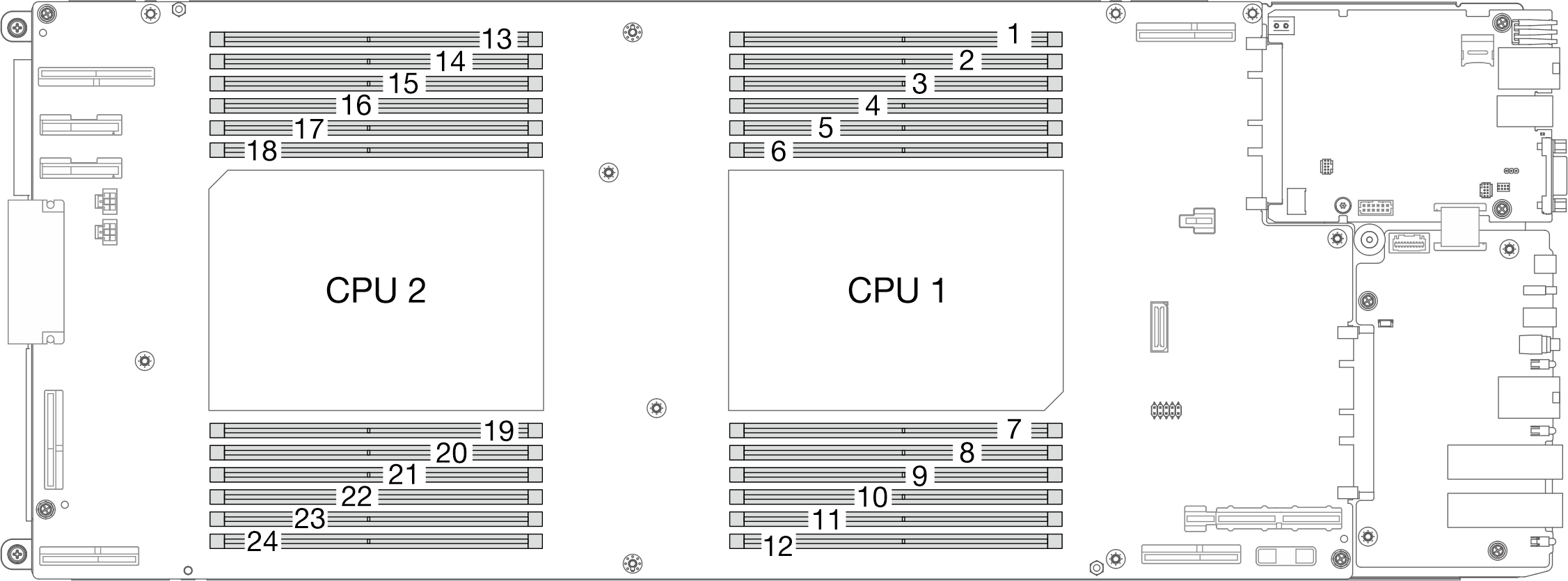

La siguiente ilustración muestra la ubicación de la numeración de las ranuras de DIMM en el conjunto de la placa del sistema.

Figura 1. Numeración de las ranuras del procesador y DIMM

Conectores internos del conjunto de la placa del sistema​

En la siguiente ilustración, se muestran los conectores del conjunto de la placa del sistema.

Figura 2. Conectores internos del conjunto de la placa del sistema

Tabla 1. Conectores internos de la placa del sistema del nodo de cálculo

1 Unidad 0, 2 / Conector de tarjeta de expansión 2 PCIe x16	11 Conector TCM
2 Conector de la unidad 4	12 Conector de registro serie
3 Conector de la unidad 5	13 Conector de banda lateral
4 Conector de la placa de distribución de alimentación	14 Zócalo de la tarjeta MicroSD (reservado)
5 Conector de alimentación de la unidad 0, 2 / Conector de alimentación auxiliar	15 Conector PHY (para enlazar la placa de E/S del sistema y la placa de FIO por cable))
6 Conector de alimentación auxiliar	16 Conector de FIO (para enlazar la placa de E/S del sistema y la placa de FIO por cable))
7 (Conector PCIe x16 MCIO 3, reservado)	17 Conector del puerto COM
8 (Conector PCIe x16 MCIO 4, reservado)	18 Conector de la unidad 1, 3 / Conector de tarjeta de expansión PCIe 1 PCIe x16
9 Conector de alimentación de la tarjeta de expansión PCIe 2	19 Soporte de la batería CMOS
10 (Conector PCIe x16 MCIO 2, reservado)	20 (Conector PCIe x16 MCIO 1, reservado)
