システム・ボード・アセンブリー・コネクター

プロセッサーおよび DIMM スロットの番号​

次の図は、システム・ボード・アセンブリーにおける DIMM スロット番号の位置を示しています。

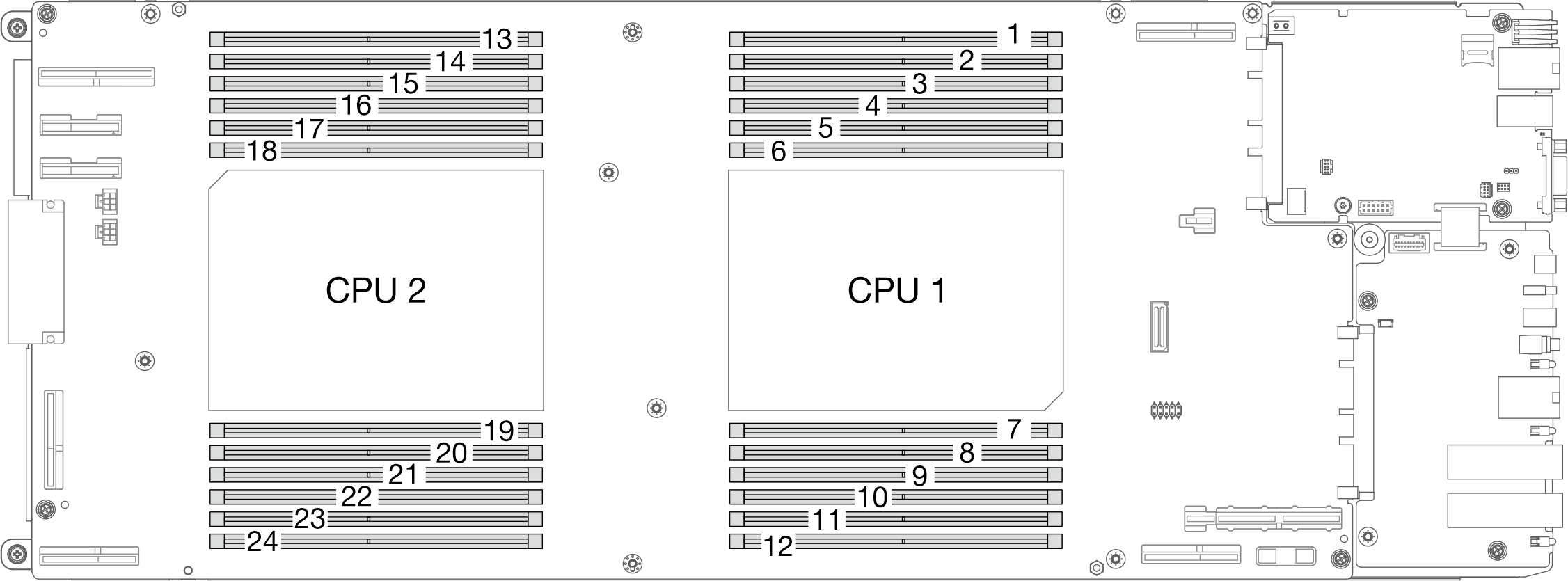

図 1. プロセッサーおよび DIMM スロットの番号

システム・ボード・アセンブリー上の内部コネクター​

次の図は、システム・ボード・アセンブリー上のコネクターを示しています。

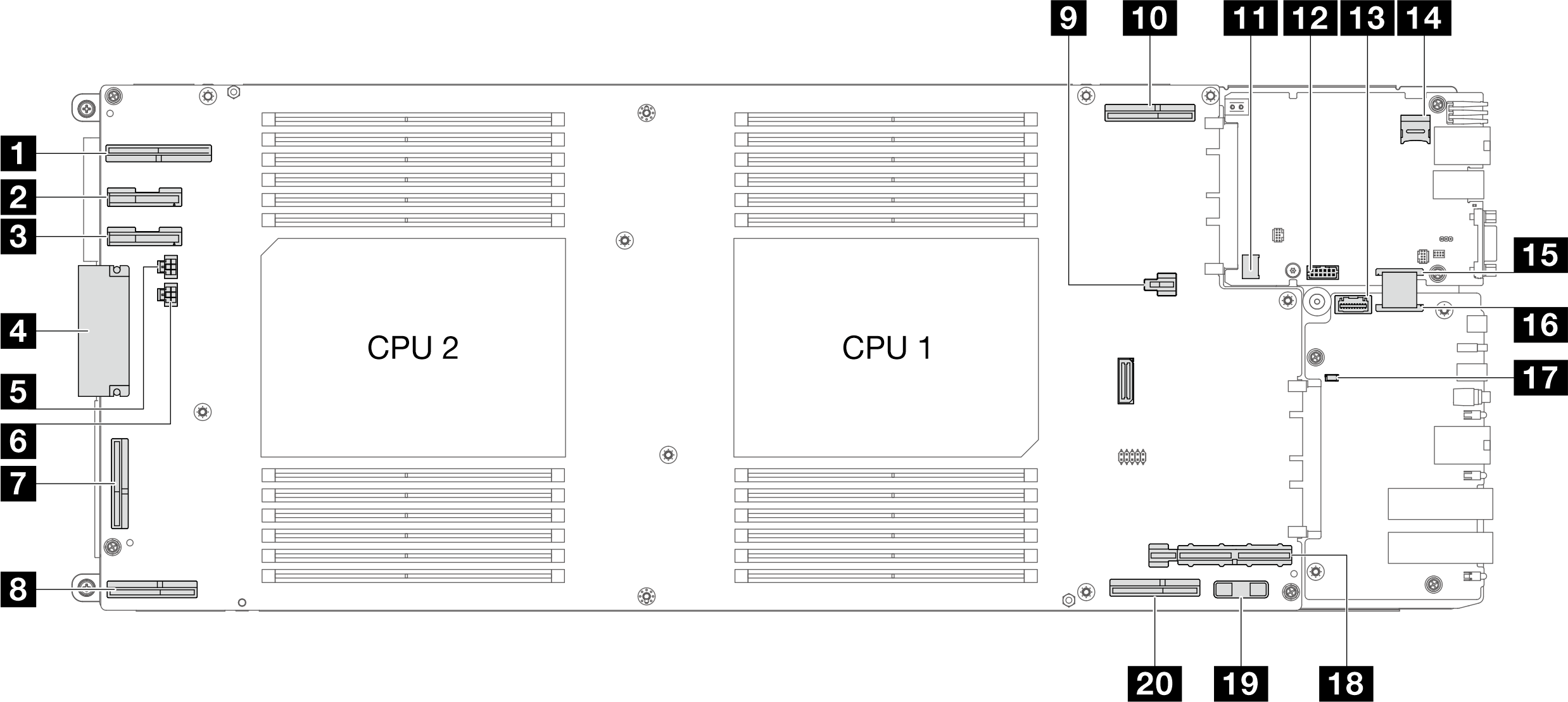

図 2. システム・ボード・アセンブリー上の内部コネクター

表 1. 計算ノード・システム・ボード上の内部コネクター

1 ドライブ 0、2 / PCIe ライザー 2 PCIe x16 コネクター	11 TCM コネクター
2 ドライブ 4 コネクター	12 シリアル・ログ・コネクター
3 ドライブ 5 コネクター	13 側波帯コネクター
4 分電盤コネクター	14 MicroSD カード・ソケット (予約済み)
5 ドライブ 0、2 電源コネクター / 補助電源コネクター	15 PHY コネクター (システム I/O ボードと FIO ボードをリンクするケーブル用)
6 補助電源コネクター	16 FIO コネクター (システム I/O ボードと FIO ボードをリンクするケーブル用)
7 (PCIe x16 MCIO 3 コネクター、予約済み)	17 COM ポート・コネクター
8 (PCIe x16 MCIO 4 コネクター、予約済み)	18 ドライブ 1、3 コネクター / PCIe ライザー 1 の PCIe x16 コネクター
9 PCIe ライザー 2 電源コネクター	19 CMOS バッテリー・ホルダー
10 (PCIe x16 MCIO 2 コネクター、予約済み)	20 (PCIe x16 MCIO 1 コネクター、予約済み)
