システム I/O ボード、前面 I/O ボード、およびプロセッサー・ボード
次の図は、システム・ボード・アセンブリーを構成するさまざまなボードの位置を示しています。
システム I/O ボード、前面 I/O ボード、およびプロセッサー・ボードの位置
システム・ボード・アセンブリーは、システム I/O ボード、前面 I/O ボード、およびプロセッサー・ボードから構成されます。その場所については、次の図を参照してください。

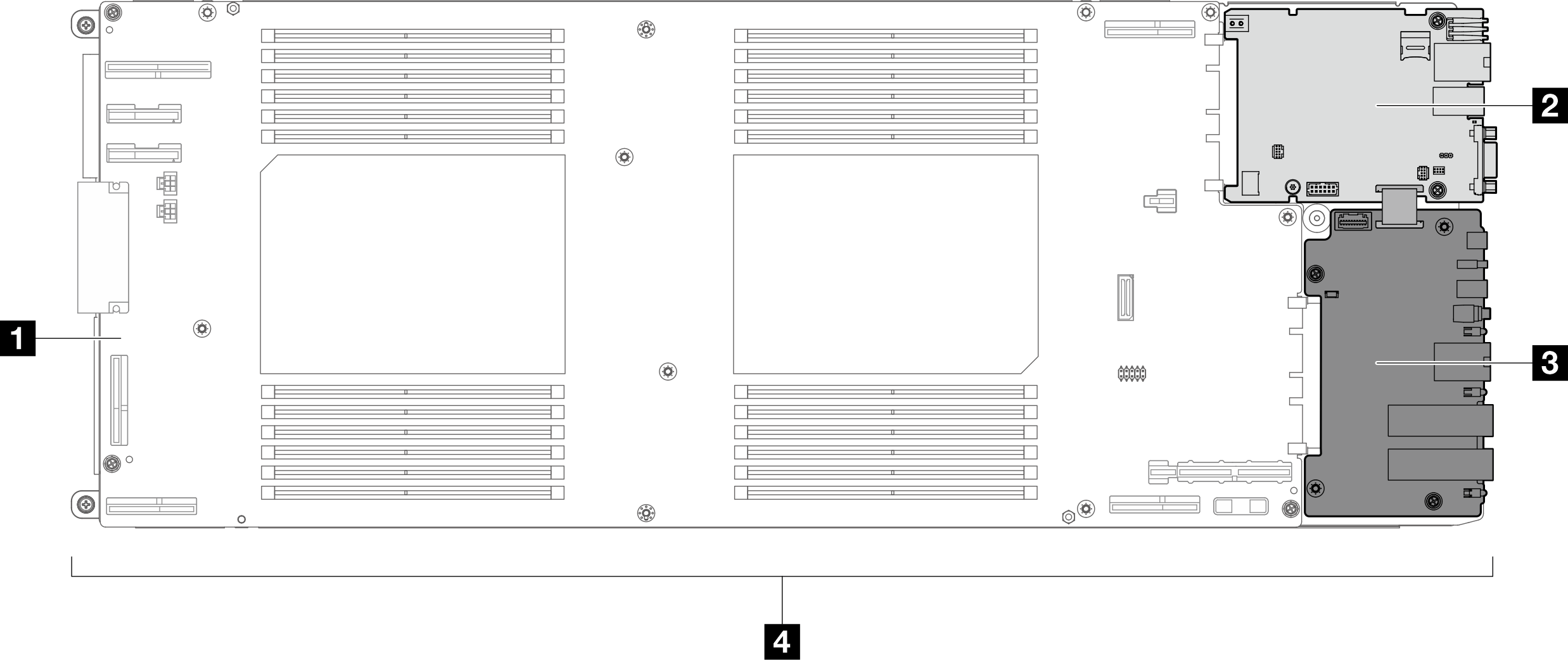

図 1. システム I/O ボード、前面 I/O ボード、およびプロセッサー・ボードの位置
| 1 プロセッサー・ボード | 2 システム I/O ボード システム I/O ボードは、データセンター対応セキュア・コントロール・モジュール (DCSCM) とも呼ばれます。 |
| 3 前面 I/O ボード | 4 システム・ボード・アセンブリー |
