Extracción de un conjunto de expansión del adaptador ConnectX-8

Utilice esta información para quitar un conjunto de expansión del adaptador ConnectX-8.

Acerca de esta tarea

Herramientas requeridas

Destornillador para tornillos T6 y PH1
Waterloop Miscellaneous Kit (SC750 V4) .
CX8 Conduction Plate
CX8 Gap Pad (si se instala ConnectX-8 por primera vez)
El sistema admite dos tipos de compartimientos de expansión, 1 con identificación A/B y 2 con identificación A/B/C/D, como se muestra en la ilustración a continuación. Asegúrese de usar el compartimiento de expansión 2 al instalar el adaptador ConnectX-10.
Figura 1. Tipos de compartimientos de expansión

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
Desconecte todos los cables externos del alojamiento.
Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

Observe el procedimiento

Un video de este procedimiento está disponible en YouTube.

Procedimiento

Prepárese para esta tarea.
1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
4. Para configuración compartida de E/S o configuración directa del zócalo, desconecte el cable de la placa del sistema. Consulte Disposición interna de los cables.
Suelte el conjunto de expansión de ConnectX-8 del bucle de agua.
1. Suelte los tornillos de fijación en el conjunto de expansión.
2. Quite seis tornillos T6 de los orificios de tornillos marcados con una C en el conjunto de expansión. Extraiga los tornillos con un destornillador de par con el par correspondiente.
Nota
Como referencia, el par necesario para apretar o quitar los tornillos completamente es de 3+/- 0,5 lbf-in.
Figura 2. Cómo soltar el conjunto de expansión de ConnectX-8

Figura 3. Orificios de tornillos marcados con una C en el compartimiento de expansión
Sujete con cuidado el conjunto de expansión por los bordes y quítelo del nodo con cuidado.

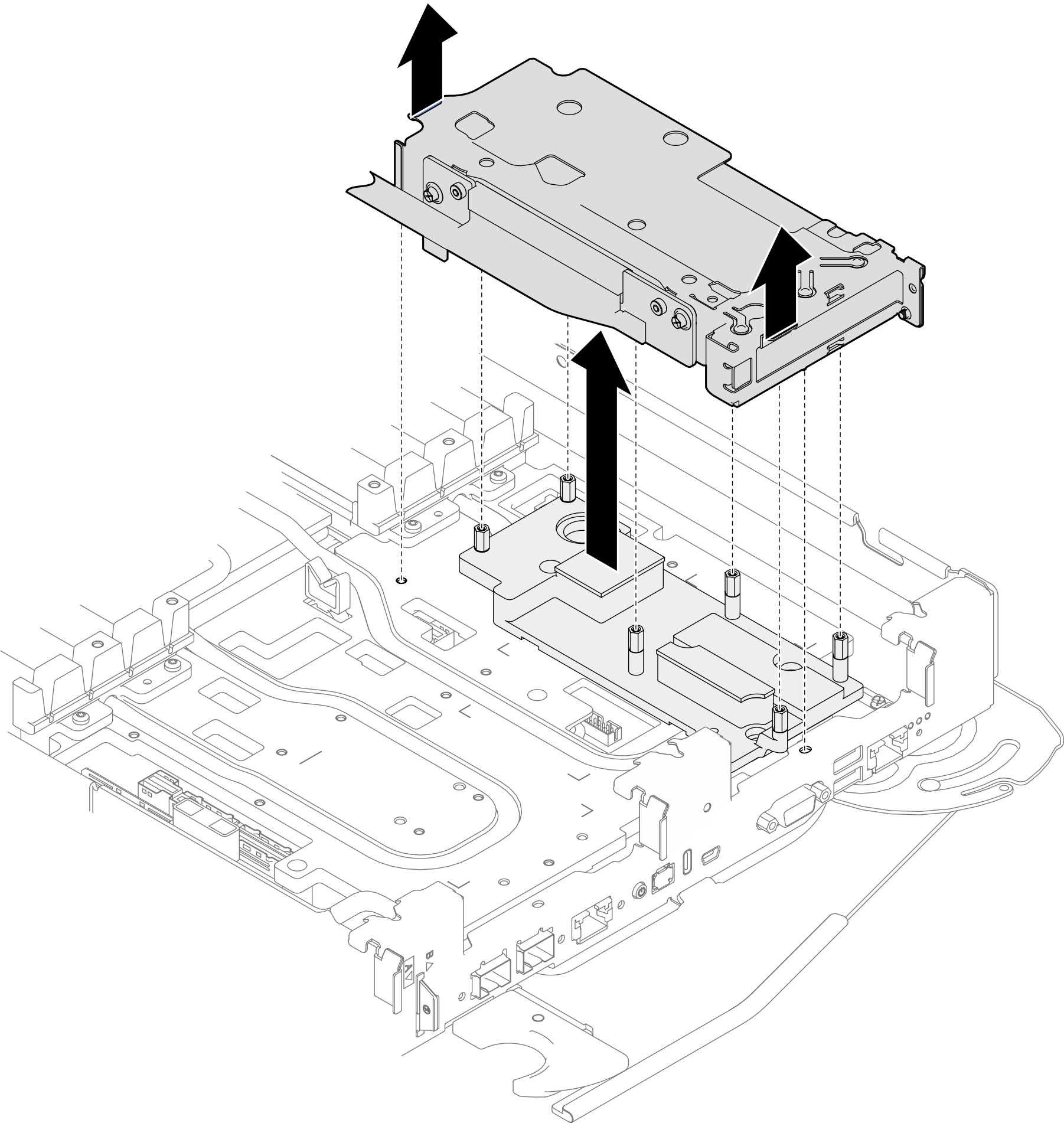

Figura 4. Extracción del conjunto de expansión de ConnectX-8
De ser necesario, quite la placa de interfaz.
1. Quite los cinco tornillos PH1 de la placa de interfaz.
  Figura 5. Extracción de la placa de interfaz del conjunto de expansión de ConnectX-8
2. Libere la placa de interfaz con un destornillador de cabeza plana.
  1. Hay aberturas (marcadas con un triángulo negro en la siguiente ilustración) en la parte inferior de la placa de interfaz para insertar un destornillador plano. Seleccione a la que se puede acceder con el destornillador plano.
  2. Inserte un destornillador de cabeza plana en la abertura; a continuación, gire ligeramente el destornillador para liberar la placa de interfaz de la placa de frío del bucle de agua.

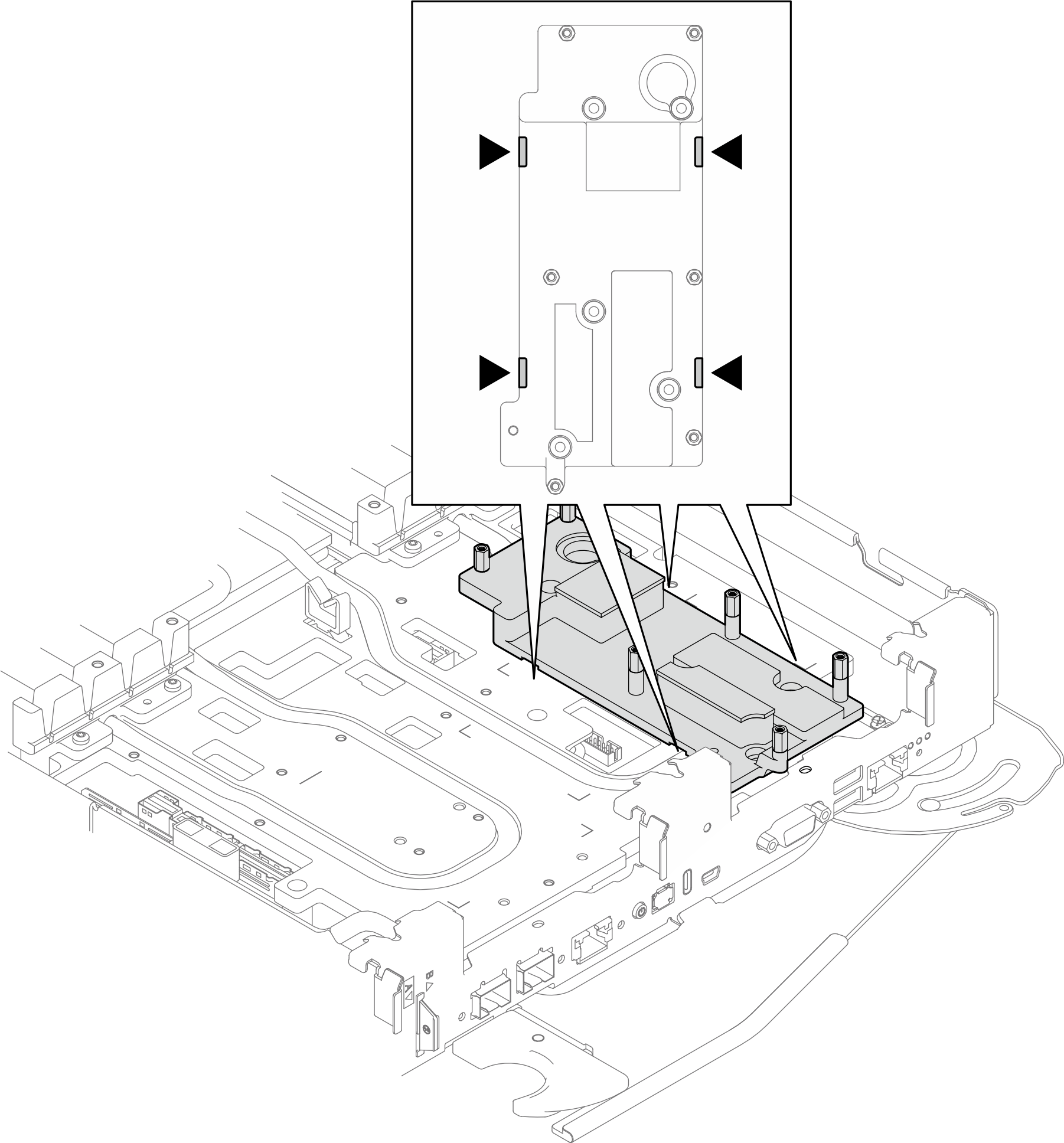

  Figura 6. Ubicaciones de las aberturas en la parte inferior de la placa de interfaz del conjunto de expansión de ConnectX-8

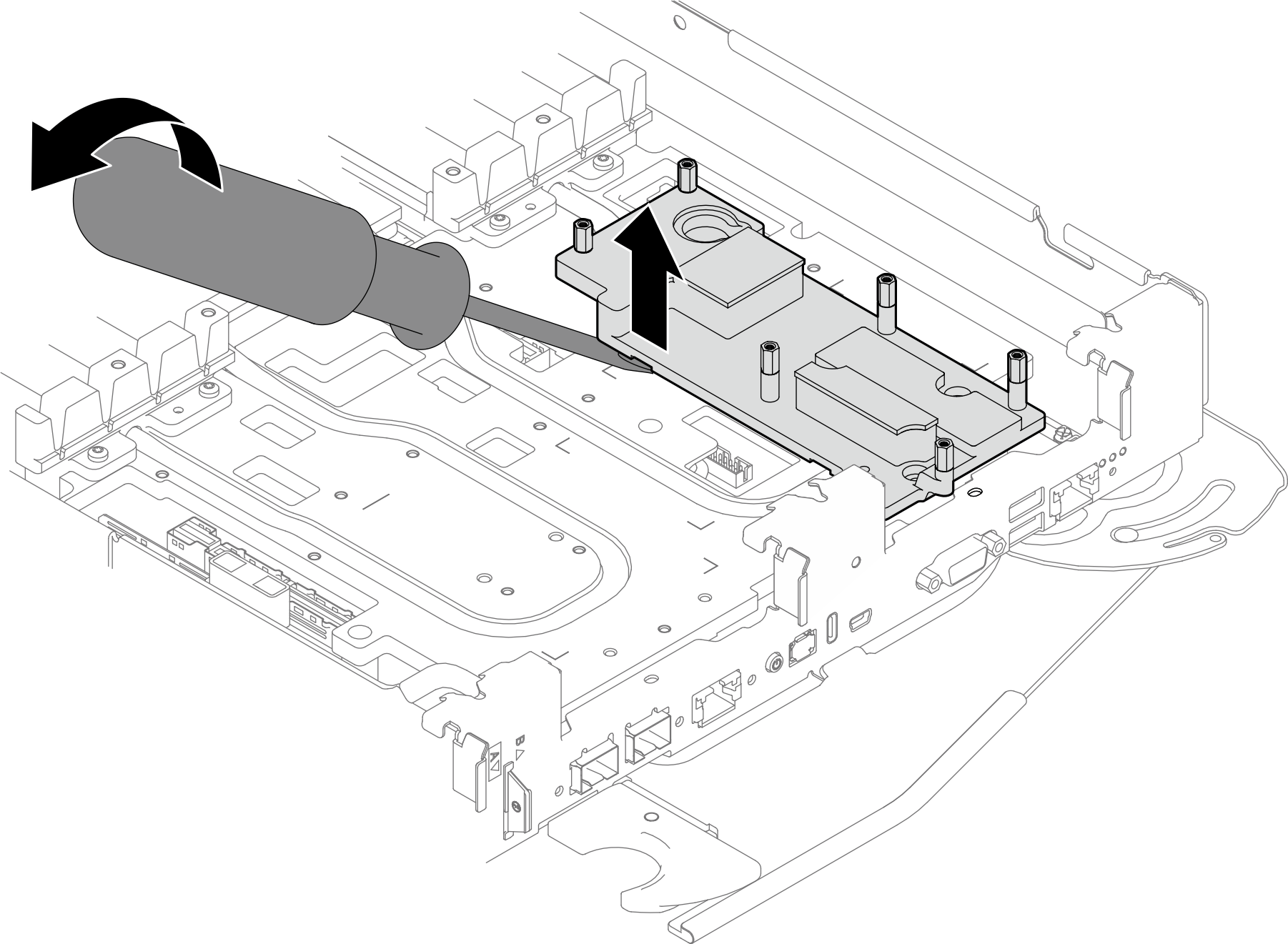

  Figura 7. Liberación de la placa de interfaz de una placa de frío del bucle de agua
3. Quite la placa de interfaz de la bandeja.

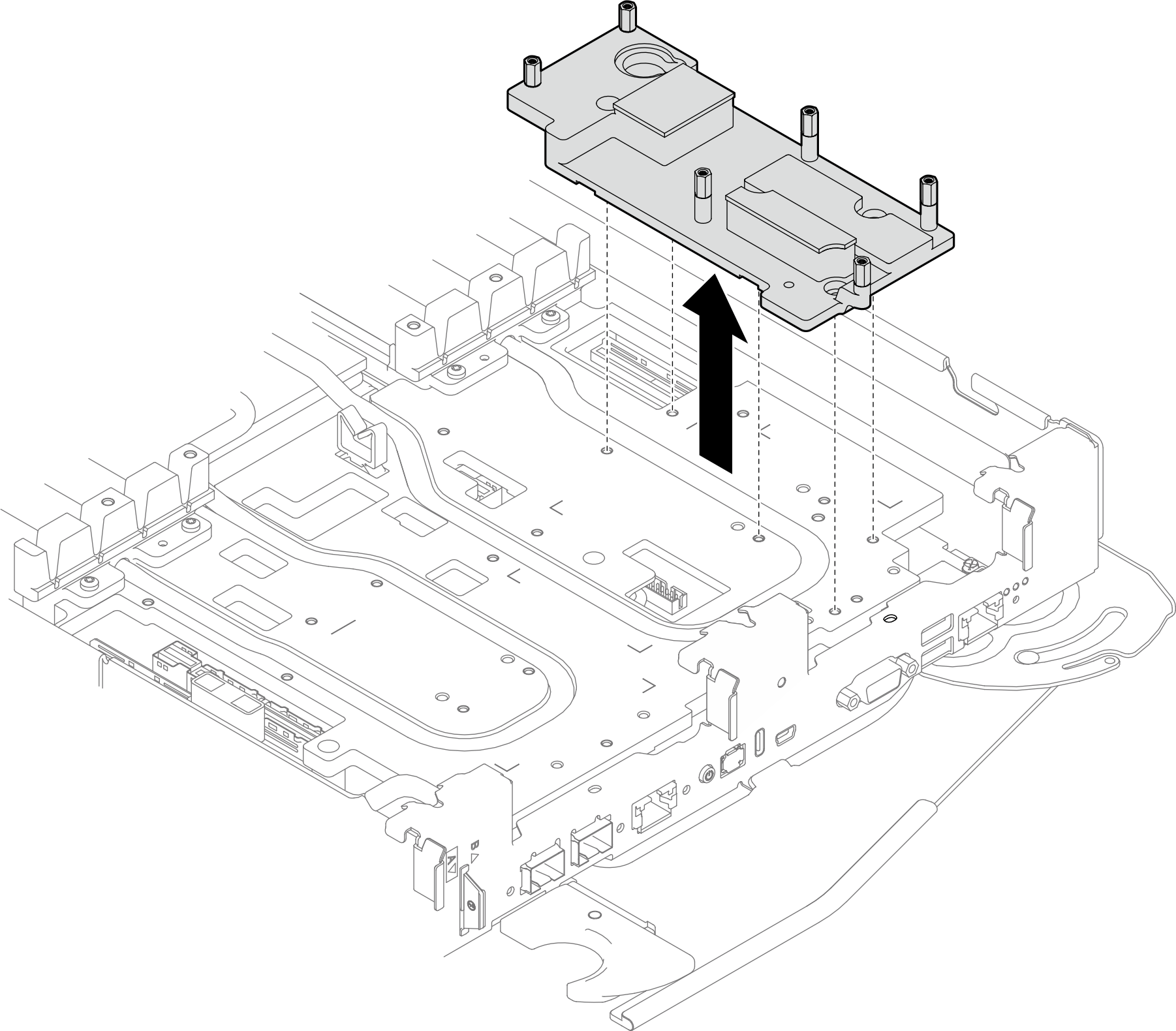

  Figura 8. Extracción de la placa de interfaz
Si no se va a instalar ningún compartimiento de expansión o compartimiento de la unidad, instale el relleno vacío del marco biselado.
Figura 9. Instalación del relleno vacío del marco biselado

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
