Retrait d’un assemblage de cartes mezzanines pour adaptateur ConnectX-8

Les informations suivantes vous indiquent comment retirer un assemblage de cartes mezzanines pour adaptateur ConnectX-8.

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
   2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
   3. Retirez les traverses. Voir Retrait des traverses.
   4. Pour les configurations Socket Direct ou d’E-S partagées, débranchez le câble de la carte mère. Voir Cheminement interne des câbles.
2. Détachez l’assemblage de cartes mezzanines ConnectX-8 de la boucle d’eau.
   1. Desserrez la vis imperdable de l’assemblage de cartes mezzanines.
   2. Retirez six vis T6 des trous de vis marqués d’un C sur le boîtier de carte mezzanine. Retirez les vis avec un tournevis dynamométrique réglé au couple approprié.
   Remarque

   À titre de référence, le couple requis pour serrer ou retirer complètement les vis est de 3 +/- 0,5 pouces-livres.

   Figure 2. Desserrage de l’assemblage de cartes mezzanines ConnectX-8



   Figure 3. Trous de vis marqués d’un C sur le boîtier de carte mezzanine


3. Saisissez avec précaution l’assemblage de cartes mezzanines par ses bords et retirez-le du nœud.

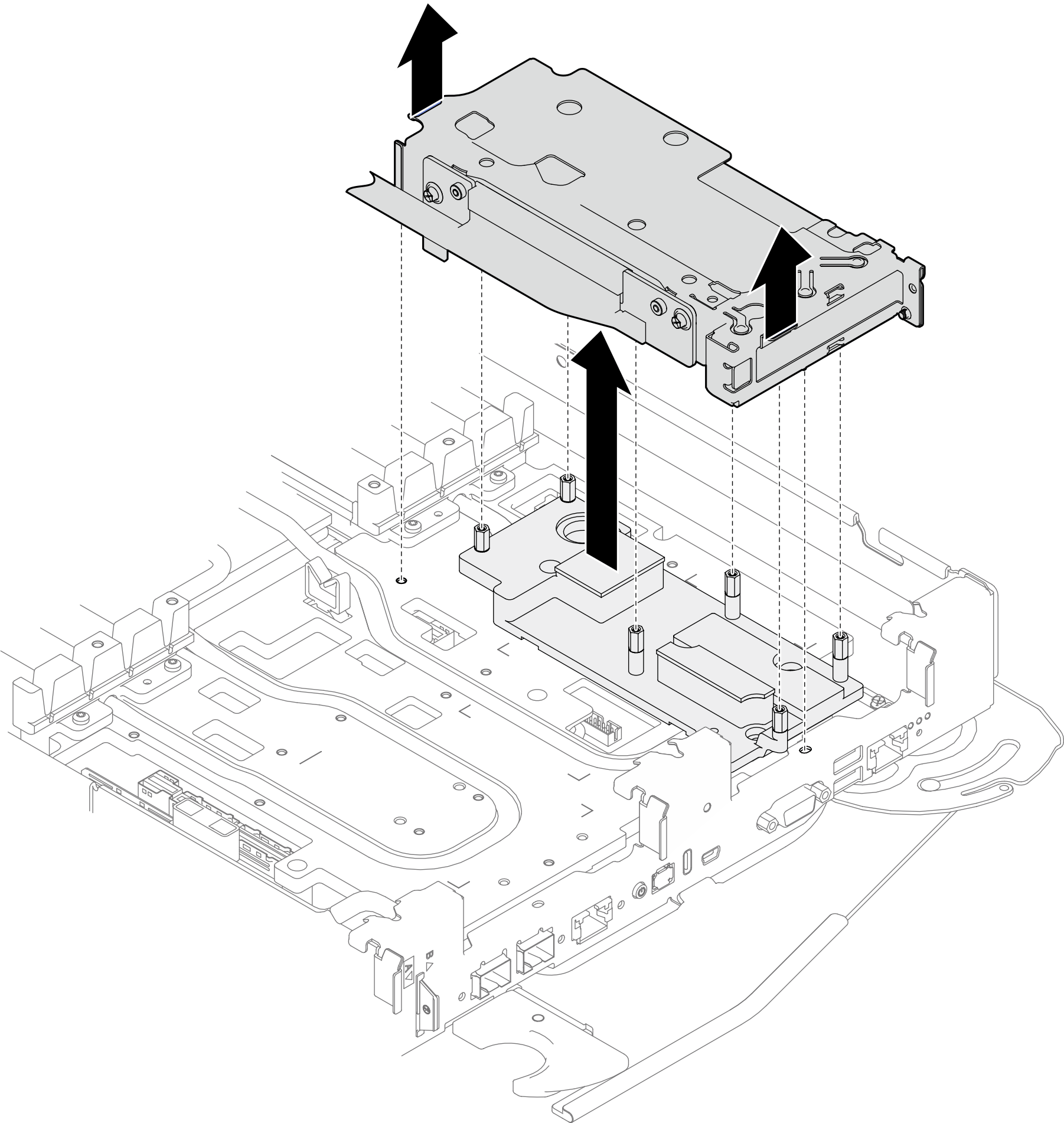

   Figure 4. Retrait de l’assemblage de cartes mezzanines ConnectX-8


4. Si nécessaire, retirez la plaque d’interface.
   1. Retirez les cinq vis PH1 de la plaque d’interface.
      Figure 5. Retrait de la plaque d’interface de l’assemblage de cartes mezzanines ConnectX-8


   2. Dévissez la plaque d’interface à l’aide d’un tournevis à tête plate.

      1. Des ouvertures (marquées d’un triangle noir dans l’illustration ci-dessous) se situent sur la partie inférieure de la plaque d’interface pour insérer un tournevis à tête plate : choisissez celle qui est accessible pour le tournevis à tête plate.

      2. Insérez un tournevis à tête plate dans l’ouverture, puis tournez légèrement le tournevis pour libérer la plaque d’interface de la plaque froide de la boucle d’eau.

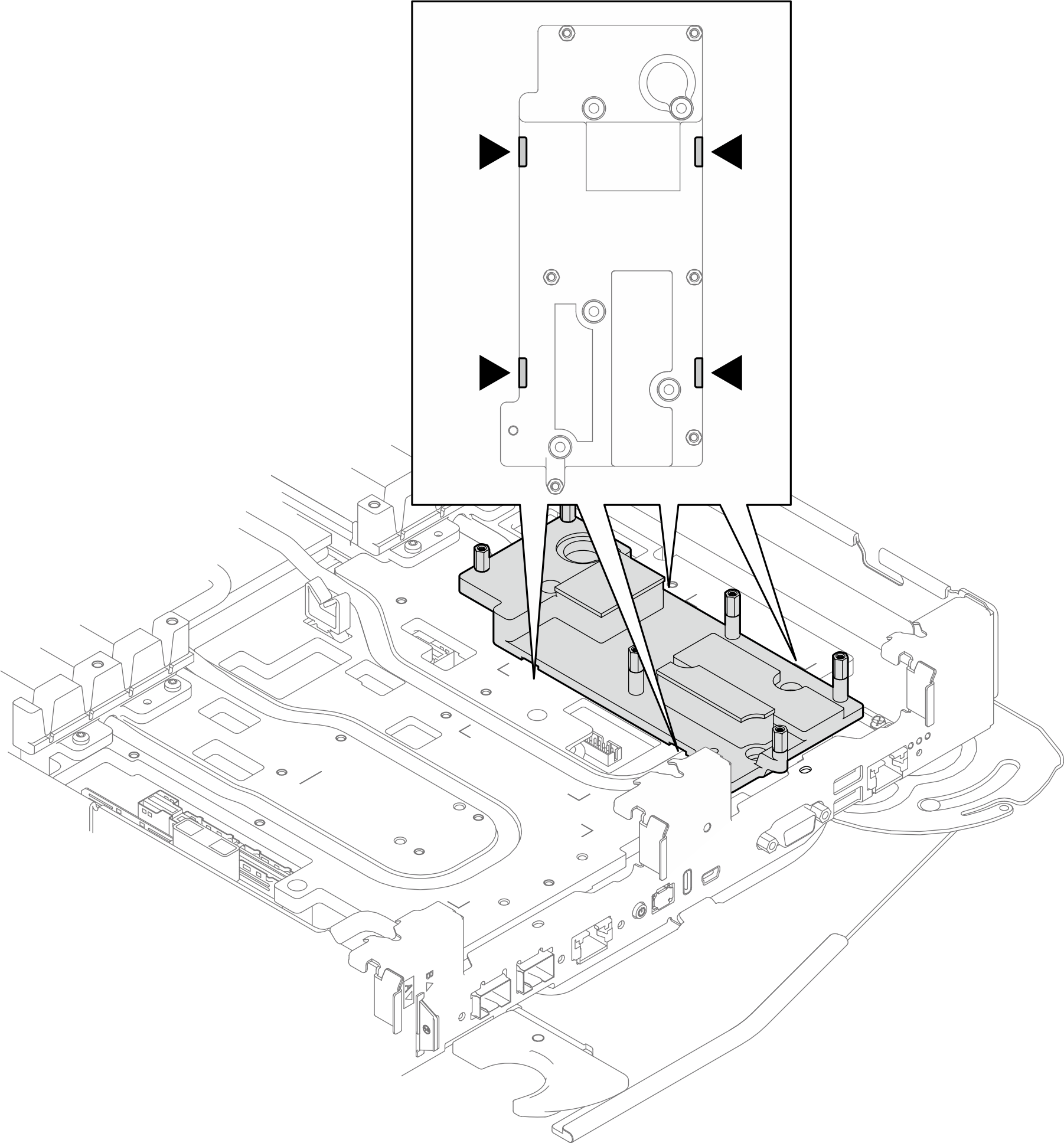

      Figure 6. Emplacements des ouvertures sur le côté inférieur de la plaque d’interface de l’assemblage de cartes mezzanines ConnectX-8

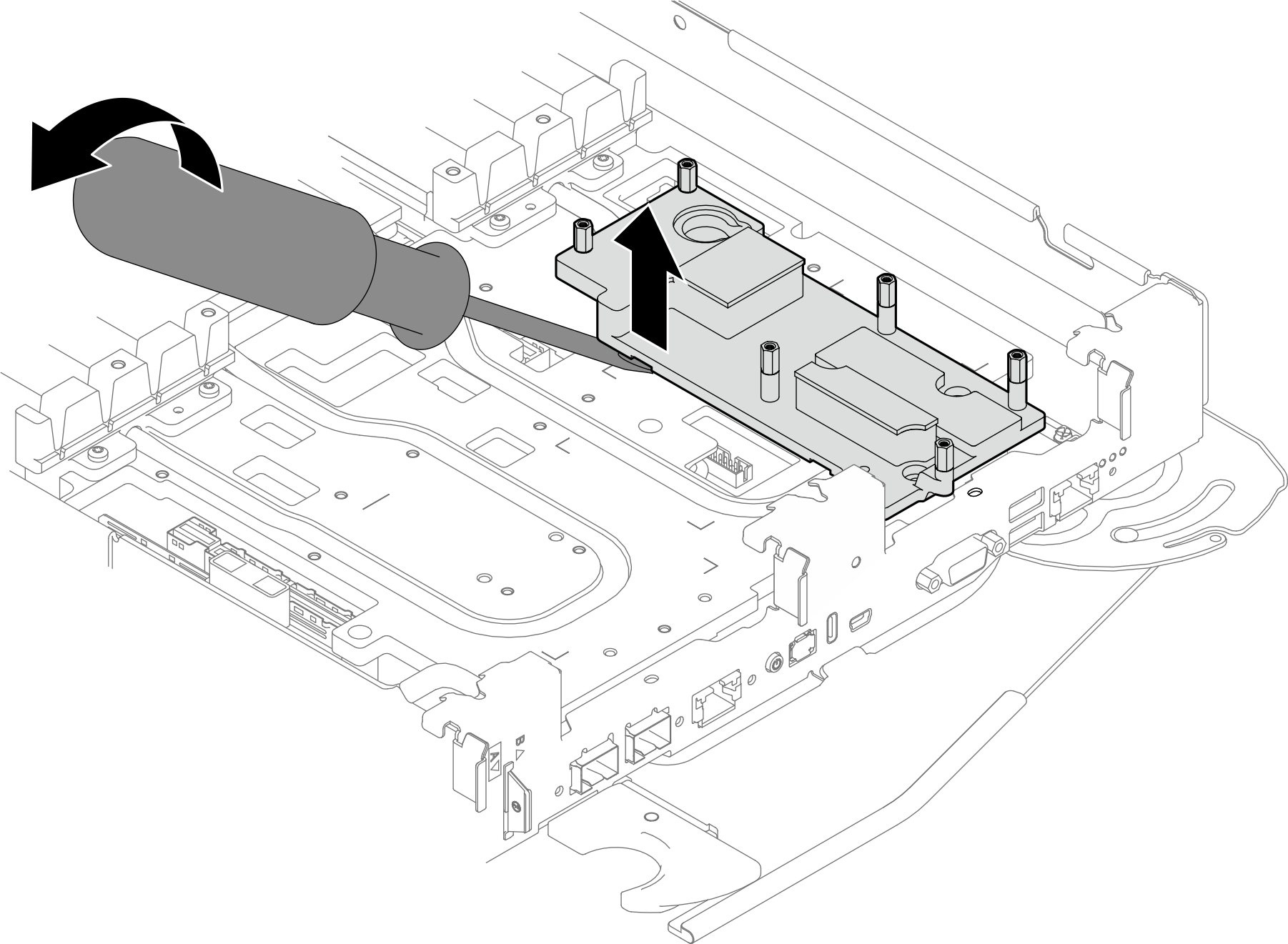

      Figure 7. Libération de la plaque d’interface de la plaque froide de la boucle d’eau


   3. Retrait de la plaque d’interface du plateau.

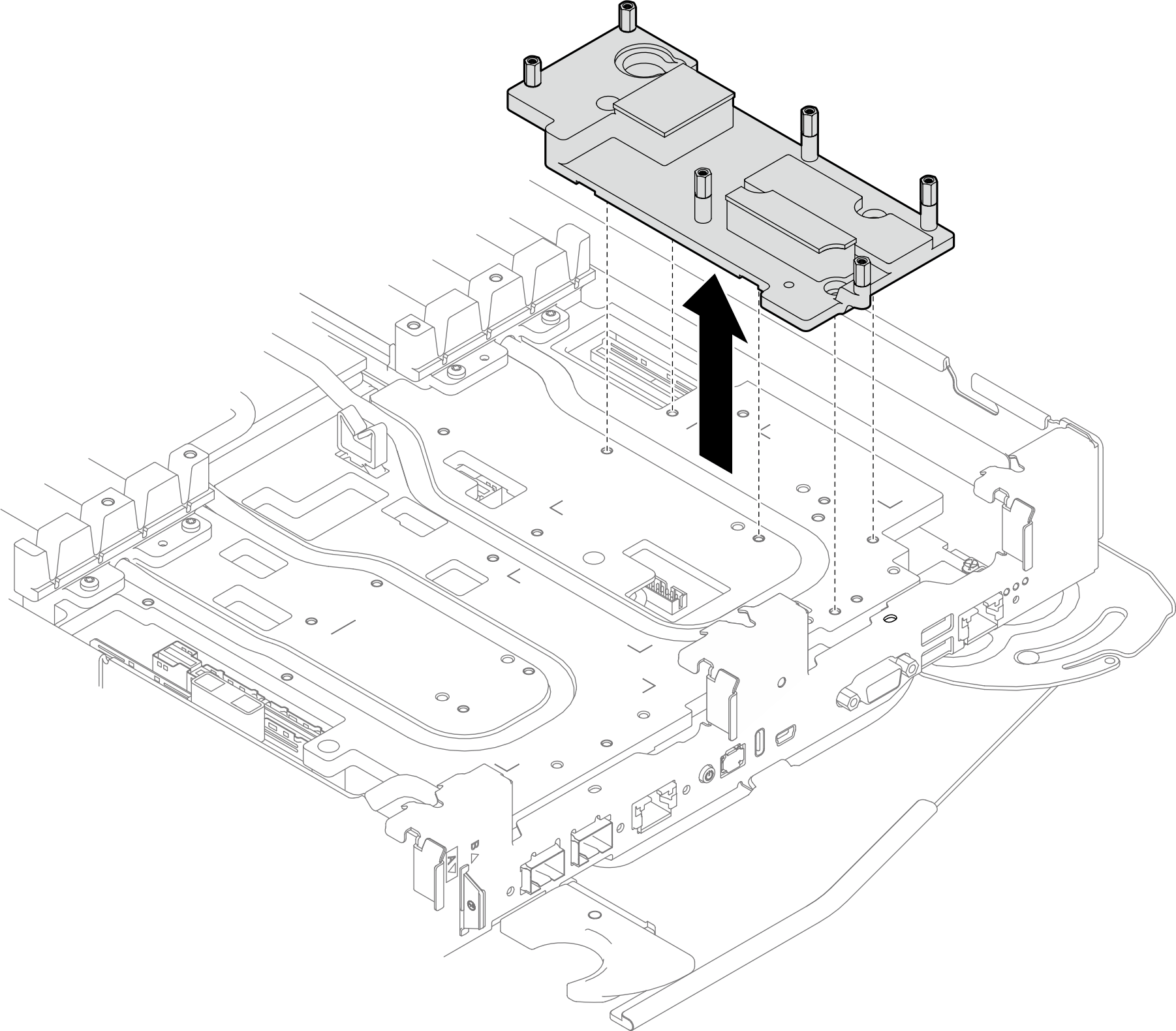

      Figure 8. Retrait de la plaque d’interface


5. Si aucun boîtier de carte mezzanine ou boîtier d’unités de disque dur ne doit être installé, installez l’obturateur de panneau.
   Figure 9. Installation de l’obturateur de panneau
